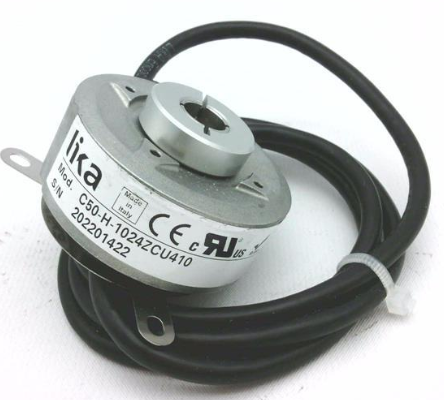

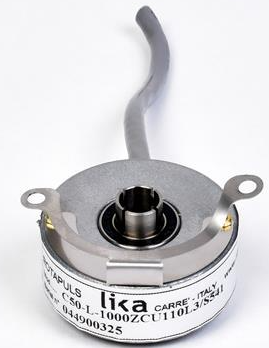

Encoder Lika C50 H 1024ZCU410L2 – Bộ mã hóa vòng quay 1024 xung cho hệ thống điều khiển máy

 Encoder Lika C50 H 1024ZCU410L2 là bộ mã hóa vòng quay gia tăng thuộc dòng ROTAPULS C50 của Lika Electronic. Thiết bị chuyển chuyển động quay của trục thành tín hiệu xung, giúp bộ điều khiển theo dõi tốc độ, chiều quay và vị trí tương đối của cơ cấu máy.

Với độ phân giải 1024 xung/vòng, thiết kế trục rỗng và mạch ngõ ra Universal,  Encoder Lika C50 H 1024ZCU410L2 phù hợp cho các hệ thống cần phản hồi chuyển động liên tục. Khi sử dụng đúng cấu hình điện và lắp đặt đúng cơ khí, encoder giúp hệ thống kiểm soát tốc độ ổn định, đếm chiều dài và thực hiện các chu trình định vị theo xung.

Hiểu đúng cấu hình  Encoder Lika C50 H 1024ZCU410L2

Khi tìm encoder thay thế, việc trùng độ phân giải chưa đủ để bảo đảm tương thích. Toàn bộ mã  Encoder Lika C50 H 1024ZCU410L2 thể hiện những đặc điểm liên quan đến mạch điện, tín hiệu đầu ra, nguồn cấp, đường kính trục và chiều dài cáp.

Cấu hình này cần được đối chiếu đầy đủ khi đặt hàng. Nếu encoder trên máy có thêm hậu tố tùy chỉnh sau dấu “/”, cần giữ nguyên hậu tố và kiểm tra với nhà cung cấp trước khi chọn mã thay thế.

Thông số kỹ thuật phục vụ lựa chọn và thay thế

 Encoder Lika C50 H 1024ZCU410L2 kết hợp độ phân giải 1024 xung/vòng với dạng lắp trục rỗng 10 mm, thuận tiện cho việc nhận chuyển động trực tiếp từ trục máy phù hợp.

Đối với ngõ ra HTL/TTL, kỹ thuật viên cần kiểm tra đặc tính điện và cách đấu nối theo tài liệu của encoder. Dải nguồn cấp 5–30 VDC không có nghĩa mọi đầu vào TTL đều có thể đấu trực tiếp khi encoder được cấp 24 VDC. Mức tín hiệu phải phù hợp với đầu vào nhận xung của bộ điều khiển.

Đặc tính kỹ thuật chính

Loại Encoder: Incremental Encoder (Trục âm - Hollow Shaft).

Đường kính trục (Bore diameter): 10 mm

Điện áp hoạt động: 5 VDC 30 VDC

Dạng tín hiệu ngõ ra: Push-Pull + Line Driver (Universal output).

Tốc độ quay tối đa: Lên tới 6000 vòng/phút} (RPM).

Cấp bảo vệ: IP65.

Nhiệt độ hoạt động: -40độ C - +100độ C

Sơ đồ chân / Màu dây tín hiệu tiêu chuẩn (Lika Cable Output)

Đối với cổng kết nối cáp (Cable), thứ tự dây ngõ ra tiêu chuẩn của Lika cho dòng ZCU (6 kênh) bao gồm:

Brown (Nâu): +V_cc (Nguồn +5  30VDC)

White (Trắng): 0V (GND)

Green (Xanh lá): Kênh A

Yellow (Vàng): Kênh /A

Blue (Xanh dương): Kênh B

Red (Đỏ): Kênh /B

Grey (Xám): Kênh 0 (Z - xung Index)

Pink (Hồng): Kênh /0 (/Z)

Shield (Lưới giáp): Nối đất chống nhiễu (GND/PE)

Từ chuyển động quay đến dữ liệu điều khiển

Khi trục quay,  Encoder Lika C50 H 1024ZCU410L2 tạo ra hai kênh xung A và B lệch pha. Bộ điều khiển sử dụng tần số xung để tính tốc độ, đồng thời so sánh thứ tự pha để xác định chiều quay.

Kênh 0, thường được gọi là kênh Z hoặc Index, cung cấp dấu tham chiếu theo vòng quay. Tín hiệu này có thể hỗ trợ đồng bộ chu kỳ hoặc xác lập mốc khi kết hợp với chương trình điều khiển và cơ cấu lấy gốc phù hợp.

Các kênh đảo tương ứng phục vụ đầu vào nhận tín hiệu phù hợp. Để khai thác đúng cấu hình này, cần kiểm tra cả sơ đồ đấu dây encoder lẫn yêu cầu của thiết bị nhận.

Phân biệt 1024 xung/vòng và 4096 số đếm/vòng

Độ phân giải danh định của  Encoder Lika C50 H 1024ZCU410L2 là 1024 PPR. Nếu bộ điều khiển sử dụng chế độ giải mã quadrature ×4, hệ thống có thể ghi nhận 4096 số đếm cho một vòng quay bằng cách đếm các cạnh lên và xuống của hai kênh A/B.

Hai giá trị này cần được phân biệt khi cài đặt PLC, biến tần hoặc bộ đếm. Nhầm giữa xung và số đếm có thể khiến kết quả hiển thị tốc độ, chiều dài hoặc góc quay sai theo hệ số.

Ví dụ, với độ phân giải 1024 PPR và tốc độ 1500 vòng/phút, tần số trên mỗi kênh A hoặc B là:

1024 × 1500 ÷ 60 = 25.600 Hz, tương đương 25,6 kHz.

Thiết bị nhận phải đáp ứng được tần số xung tại tốc độ vận hành thực tế; đầu vào số thông thường có thể không phù hợp.

Ứng dụng  Encoder Lika C50 H 1024ZCU410L2 trong vận hành máy

Phản hồi tốc độ trục và động cơ

 Encoder Lika C50 H 1024ZCU410L2 có thể cung cấp tín hiệu phản hồi tốc độ cho hệ thống điều khiển tương thích. Dựa trên số xung nhận được trong một khoảng thời gian, bộ điều khiển tính tốc độ thực tế và sử dụng dữ liệu này để giám sát hoặc điều chỉnh quá trình vận hành.

Ứng dụng phù hợp gồm cơ cấu kéo, trục truyền động và băng tải cần theo dõi tốc độ. Khả năng sử dụng cụ thể phụ thuộc vào kiểu lắp, tốc độ trục và yêu cầu giao tiếp điện của máy.

Đo chiều dài vật liệu qua trục hoặc bánh đo

Khi kết hợp với bánh đo hoặc trục kéo, encoder có thể hỗ trợ tính chiều dài vật liệu dựa trên số vòng quay. Đây là nguyên lý thường dùng cho cơ cấu cấp liệu, cuộn, xả cuộn hoặc cắt theo chiều dài.

Độ chính xác thực tế phụ thuộc vào đường kính làm việc của bánh đo, độ trượt, độ rơ cơ khí và hệ số quy đổi trong bộ điều khiển. Vì vậy, sau khi lắp  Encoder Lika C50 H 1024ZCU410L2, cần hiệu chỉnh theo chiều dài đo thực tế.

Theo dõi vị trí tương đối và chiều chuyển động

Thông qua bộ đếm thuận nghịch, hệ thống có thể sử dụng tín hiệu A/B để theo dõi mức dịch chuyển theo hai chiều. Khi cơ cấu đảo chiều, bộ điều khiển cập nhật số đếm tương ứng.

Do là encoder gia tăng, Encoder Lika C50 H 1024ZCU410L2 không tự cung cấp vị trí tuyệt đối sau khi mất điện. Với ứng dụng yêu cầu khôi phục tọa độ, hệ thống cần phương án lưu vị trí hoặc chu trình lấy gốc thích hợp.

Những điểm quyết định khả năng thay thế tương thích

Khi thay Encoder Lika C50 H 1024ZCU410L2, cần kiểm tra đồng thời phần cơ khí và phần điện. Một encoder cùng 1024 xung/vòng vẫn có thể không sử dụng được nếu khác mạch ngõ ra, kích thước lắp hoặc cấu hình tín hiệu.

Về cơ khí, cần đối chiếu lỗ trục 10 mm, chiều dài trục lắp, khoảng không xung quanh và cơ cấu chống xoay. Trục cần đồng tâm, encoder phải được cố định theo hướng dẫn để tránh truyền lực bất lợi vào ổ bi.

Về điện, cần xác nhận nguồn cấp, kiểu đầu vào nhận xung, các kênh sử dụng và sơ đồ chân dây. Không nên đấu encoder mới chỉ theo màu dây của thiết bị cũ, vì quy ước màu có thể khác giữa các hãng hoặc các phiên bản.

Chiều dài cáp và tuyến đi dây cũng ảnh hưởng đến chất lượng tín hiệu. Cáp encoder nên được bố trí phù hợp, hạn chế chạy sát dây động lực hoặc đầu ra biến tần; việc xử lý lớp chống nhiễu cần theo hướng dẫn của hệ thống.

Kiểm tra tín hiệu sau khi lắp đặt

Sau khi lắp Encoder Lika C50 H 1024ZCU410L2, nên kiểm tra ở tốc độ thấp trước khi vận hành toàn bộ chu trình. Bộ điều khiển cần ghi nhận số đếm đều, chiều quay đúng và không xuất hiện xung bất thường khi trục đứng yên.

Nếu máy hiển thị sai chiều, cần kiểm tra cấu hình chiều đếm và thứ tự kênh A/B. Nếu số đo sai theo hệ số cố định, nên kiểm tra chế độ đếm ×1, ×2, ×4 cùng hệ số quy đổi cơ khí.

Trường hợp tín hiệu ổn định ở tốc độ thấp nhưng mất xung khi tăng tốc, cần kiểm tra giới hạn tần số đầu vào, bộ lọc tín hiệu và chất lượng đấu nối. Việc xác định đúng nguyên nhân giúp tránh thay encoder khi vấn đề nằm ở cấu hình bộ điều khiển.
