Công tắc báo mức Klay – Giám sát mức chất lỏng, báo đầy và bảo vệ bơm

Bồn chứa đầy nhưng bơm cấp vẫn hoạt động, đường ống hết chất lỏng nhưng bơm chưa dừng, nguyên liệu xuống thấp mà hệ thống chưa phát cảnh báo — đây là những tình huống cần được kiểm soát bằng tín hiệu báo mức tại đúng vị trí. Công tắc báo mức Klay giúp phát hiện sự có mặt của chất lỏng tại đầu cảm biến Klay , cung cấp tín hiệu để hệ thống thực hiện cảnh báo hoặc điều khiển theo logic đã thiết lập.

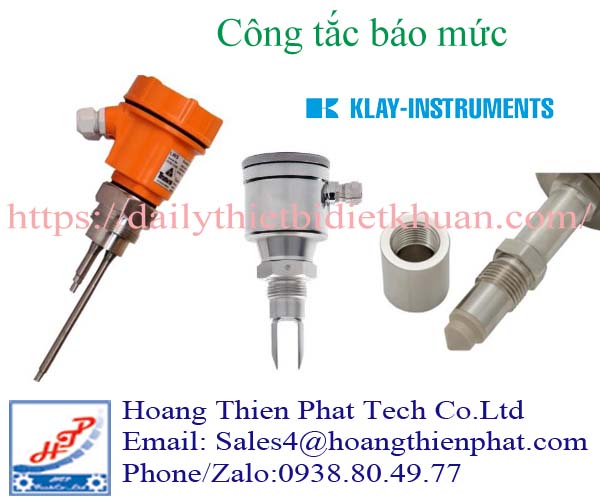

Thuộc danh mục thiết bị đo lường của Klay Instruments, Hà Lan, công tắc báo mức Klay có các dòng sử dụng nguyên lý rung, độ dẫn điện và sóng cao tần. Những dòng sản phẩm tiêu biểu gồm Vibraswitch-C, Vibraswitch-S, FLX, KMW và KMW-LC.

Công tắc báo mức Klay kiểm soát điều gì trong bồn chứa?

Công tắc báo mức xác nhận chất lỏng đã chạm đến vị trí lắp cảm biến hay chưa. Khi trạng thái đầu đo thay đổi từ khô sang ngập hoặc ngược lại, thiết bị chuyển trạng thái đầu ra để hệ thống điều khiển tiếp nhận.

Với công tắc báo mức Klay, vị trí lắp đặt quyết định ngưỡng mức cần giám sát. Thiết bị lắp gần phía trên bồn phục vụ báo mức cao; thiết bị lắp gần đáy bồn phục vụ báo mức thấp. Để điều khiển nạp và xả theo hai ngưỡng riêng biệt, hệ thống có thể bố trí các điểm báo mức tương ứng và xây dựng logic điều khiển phù hợp.

Công tắc báo mức Klay cung cấp tín hiệu trạng thái tại một điểm. Nếu nhà máy cần đọc chiều cao chất lỏng liên tục hoặc theo dõi phần trăm mức chứa, cần sử dụng thiết bị đo mức liên tục phù hợp.

Các dòng công tắc báo mức Klay và đặc điểm kỹ thuật

Klay Vibraswitch-C – Báo mức bằng nguyên lý âm thoa rung

Công tắc báo mức Klay Vibraswitch-C sử dụng phần tử âm thoa được kích thích dao động bằng mạch điện tử. Khi chất lỏng tiếp xúc với âm thoa, đặc tính cộng hưởng thay đổi. Thiết bị nhận biết sự thay đổi này để chuyển trạng thái đầu ra.

Vibraswitch-C có thiết kế gọn, kết cấu bằng thép không gỉ và nhiều lựa chọn kết nối quá trình. Dòng này có thể phục vụ phát hiện mức cao, mức thấp trong bồn và phát hiện thiếu chất lỏng trong đường ống để hỗ trợ bảo vệ bơm.

Thông số công bố của Vibraswitch-C gồm nguồn cấp 12–40 VDC, nhiệt độ quá trình −40 đến +100°C, áp suất −1 đến +40 bar và phần tiếp xúc lưu chất bằng AISI 316L. Kiểu đầu nối hoặc phiên bản cáp cần được xác định khi đặt hàng.

Klay Vibraswitch-S – Vỏ inox, đầu ra PNP

Công tắc báo mức Klay Vibraswitch-S cũng sử dụng nguyên lý âm thoa rung, với vỏ bộ phận điện tử bằng thép không gỉ. Thiết bị có đầu ra PNP ba dây, cho phép lựa chọn trạng thái thường đóng hoặc thường mở bằng công tắc DIP theo hướng dẫn của hãng.

Vibraswitch-S có nguồn cấp 12–40 VDC, nhiệt độ quá trình −40 đến +120°C và áp suất −1 đến +40 bar. Phần tiếp xúc lưu chất bằng AISI 316L, vỏ điện tử bằng AISI 304 và cấp bảo vệ công bố IP67.

Khi lựa chọn công tắc báo mức Klay Vibraswitch-S, cần kiểm tra chiều dài phần cắm vào bồn và khoảng trống xung quanh âm thoa. Đầu đo phải tiếp xúc được với chất lỏng tại ngưỡng cần phát hiện, đồng thời thuận tiện cho việc kiểm tra và vệ sinh.

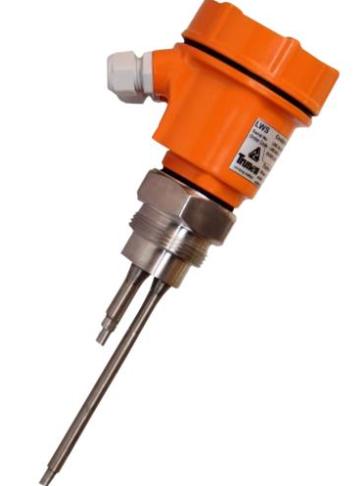

Klay FLX – Phát hiện mức dựa trên độ dẫn điện

Công tắc báo mức Klay FLX hoạt động theo nguyên lý độ dẫn điện. Khả năng dẫn điện của môi chất là yếu tố cần kiểm tra trước khi lựa chọn dòng này.

FLX có vỏ bằng thép không gỉ, nhiều kết nối quá trình và lựa chọn đầu ra relay hoặc PNP. Sự khác biệt về đầu ra ảnh hưởng đến phương án đấu nối, vì vậy cần xác định rõ thiết bị sẽ kết nối với PLC, mạch điều khiển hay bộ phận trung gian nào.

Với ứng dụng sử dụng dầu hoặc chất lỏng có độ dẫn điện rất thấp, cần đánh giá nguyên lý đo khác thay vì mặc định dùng công tắc báo mức Klay FLX.

Klay KMW và KMW-LC – Báo mức bằng sóng cao tần

Công tắc báo mức Klay KMW sử dụng nguyên lý sóng cao tần, có bộ xử lý vi điện tử và đầu ra PNP. Dòng KMW-LC có thiết kế nhỏ gọn, kết nối vệ sinh ½ inch BSP và lựa chọn đầu ra PNP/NPN.

Hai dòng này cần được lựa chọn theo đặc tính lưu chất, điều kiện nhiệt độ và yêu cầu lắp đặt cụ thể. Với điểm đo có không gian hạn chế hoặc yêu cầu kết nối vệ sinh, KMW-LC là dòng đáng xem xét trong danh mục công tắc báo mức Klay.

Ứng dụng công tắc báo mức Klay trong vận hành nhà máy

Báo đầy khi nạp nguyên liệu

Tại bồn chứa nguyên liệu lỏng, công tắc báo mức Klay được bố trí ở ngưỡng mức cao để phát hiện khi chất lỏng đạt vị trí giới hạn. Tín hiệu đưa về hệ thống có thể được sử dụng để cảnh báo người vận hành, dừng bơm cấp hoặc đóng van nạp theo chương trình.

Vị trí báo đầy cần tính đến lượng chất lỏng tiếp tục chảy vào sau khi phát lệnh dừng. Khoảng dự phòng này phụ thuộc vào lưu lượng nạp, thời gian phản hồi của van và đặc điểm đường ống.

Báo cạn và hỗ trợ bảo vệ bơm

Khi mức chất lỏng giảm xuống dưới vị trí đầu đo, công tắc báo mức Klay chuyển trạng thái để hệ thống nhận biết điều kiện thiếu lưu chất. Đây là tín hiệu có thể sử dụng trong logic ngăn bơm chạy khi nguồn cấp không đáp ứng.

Đối với bảo vệ bơm, cần kiểm tra cả vị trí cảm biến, thời gian trễ và trạng thái đầu ra khi mất nguồn. Hiệu quả bảo vệ phụ thuộc vào toàn bộ mạch điều khiển và cách triển khai tín hiệu.

Giám sát mức tại dây chuyền thực phẩm, sữa và đồ uống

Ở các điểm đo tiếp xúc trực tiếp với sản phẩm, công tắc báo mức Klay cần có kết nối và vật liệu đáp ứng yêu cầu vệ sinh của dây chuyền. Bề mặt đầu đo, gioăng làm kín và cách lắp đặt đều ảnh hưởng đến khả năng làm sạch.

Nếu dây chuyền có chu trình CIP hoặc SIP, cần đối chiếu giới hạn nhiệt độ và thời gian chịu nhiệt của đúng phiên bản. Không áp dụng thông số của một dòng công tắc báo mức Klay cho toàn bộ danh mục sản phẩm.

Chọn công tắc báo mức Klay theo lưu chất và tín hiệu điều khiển

Việc chọn công tắc báo mức Klay nên bắt đầu từ chất lỏng cần phát hiện. Nước, sữa, dung dịch hóa chất và dầu có những đặc tính khác nhau về độ dẫn điện, độ nhớt, khả năng bám dính và tính ăn mòn. Những yếu tố này giúp xác định nguyên lý báo mức phù hợp.

Tiếp theo là điều kiện cơ khí: nhiệt độ, áp suất, kiểu kết nối, hướng lắp và chiều dài đầu đo. Với phần điện, cần xác nhận nguồn cấp, đầu ra PNP/NPN hoặc relay, cùng trạng thái chuyển mạch mà hệ thống yêu cầu.

Khi thay thế thiết bị hiện hữu, mã đầy đủ trên nhãn và ảnh vị trí lắp là cơ sở quan trọng để đối chiếu. Lựa chọn đúng công tắc báo mức Klay giúp tín hiệu báo đầy, báo cạn phù hợp với điều kiện thực tế và thuận tiện hơn cho việc bảo trì tại nhà máy.
