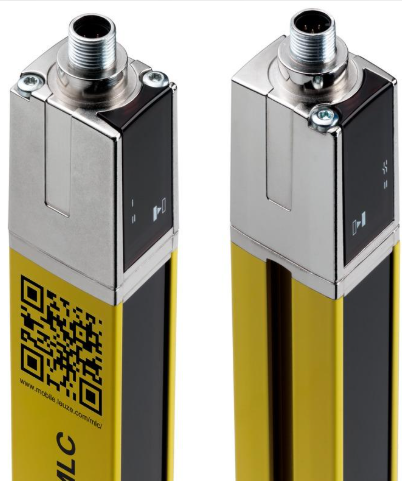

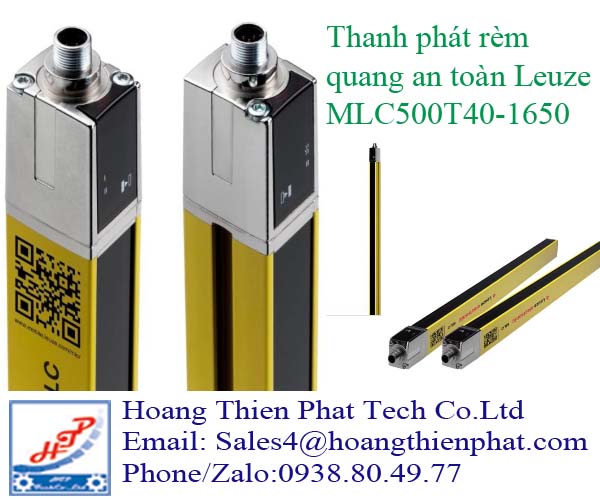

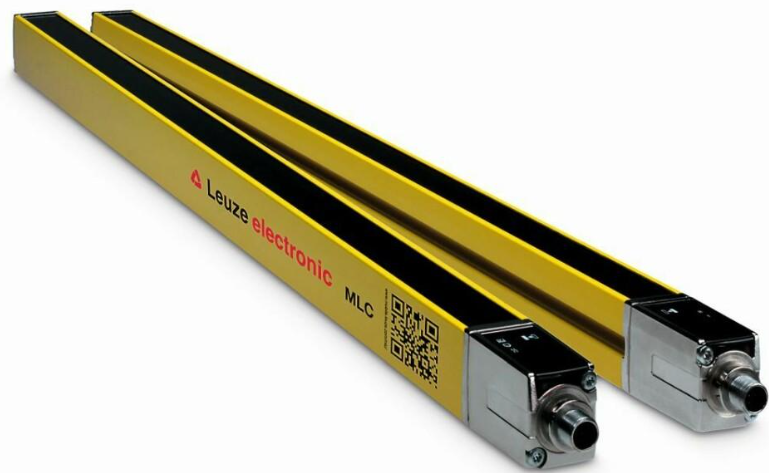

Thanh phát rèm quang an toàn Leuze MLC500T40-1650 – P/N 68000416

Thanh phát rèm quang an toàn Leuze MLC500T40-1650, P/N 68000416 là thiết bị phát tia hồng ngoại thuộc dòng MLC 500, sử dụng cùng thanh thu tương thích để tạo vùng giám sát Rơ le an toàn cho máy. Sản phẩm có chiều cao vùng bảo vệ 1.650 mm, độ phân giải 40 mm và phạm vi hoạt động 0–20 m.

Trong hệ thống bảo vệ máy, thanh phát tạo các chùm tia quang hướng đến thanh thu. Khi có vật thể đủ kích thước che khuất vùng giám sát, thanh thu và hệ thống điều khiển an toàn thực hiện phản ứng theo thiết kế. MLC500T40-1650 là thanh phát riêng lẻ, không phải bộ hoàn chỉnh gồm thanh phát và thanh thu.

Thông số kỹ thuật Leuze MLC500T40-1650

Chiều cao bảo vệ 1.650 mm khác chiều dài thân như thế nào?

Đối với thanh phát rèm quang an toàn Leuze MLC500T40-1650, chiều cao vùng bảo vệ là phần chiều dài có chức năng giám sát quang học, tương ứng 1.650 mm. Trong khi đó, chiều dài tổng thể của thân thiết bị là 1.716 mm.

Sự khác biệt này cần được tính đến khi thiết kế giá đỡ hoặc thay thế thiết bị trên máy. Khoảng trống đủ để lắp thân cảm biến chưa đồng nghĩa vùng nguy hiểm đã được che phủ đầy đủ.

Khi bố trí thanh phát và thanh thu, kỹ thuật viên cần kiểm tra cả mép trên, mép dưới và những hướng có thể tiếp cận vòng qua vùng quang. Thiết kế bảo vệ phải hạn chế khả năng đi vòng, chui dưới hoặc với qua vùng giám sát.

Độ phân giải 40 mm có ý nghĩa gì?

Độ phân giải 40 mm thể hiện khả năng phát hiện vật thể theo thông số của hệ thống rèm quang, khi sử dụng đúng thanh thu và điều kiện lắp đặt quy định. Thông số này không phải sai số đo khoảng cách và cũng không phải chiều rộng vùng bảo vệ.

Độ phân giải ảnh hưởng trực tiếp đến việc lựa chọn ứng dụng và tính khoảng cách an toàn. Với những vị trí cần phát hiện ngón tay nhỏ, không nên mặc định cấu hình 40 mm đáp ứng yêu cầu.

Thanh phát Leuze MLC500T40-1650 cần được lựa chọn theo đánh giá rủi ro của máy, kích thước vật thể cần phát hiện và phương thức tiếp cận vùng nguy hiểm.

Cơ chế phát tia và đồng bộ quang học

Phát tín hiệu hồng ngoại dạng xung

Leuze MLC500T40-1650 sử dụng LED hồng ngoại có bước sóng 940 nm. Tín hiệu phát có dạng xung, được thanh thu tương thích nhận và xử lý để xác định trạng thái vùng bảo vệ.

Thanh phát đảm nhiệm việc tạo tín hiệu quang. Việc đánh giá tia bị che khuất và cung cấp tín hiệu an toàn cho hệ thống được thực hiện ở phía thanh thu theo cấu hình thiết bị sử dụng.

Đồng bộ giữa thanh phát và thanh thu

Hệ thống sử dụng đồng bộ quang học giữa hai thanh. Vì vậy, việc căn chỉnh đúng hướng, đúng vùng hoạt động và duy trì đường truyền quang thông thoáng có vai trò quan trọng.

Bụi bẩn trên cửa sổ quang, giá đỡ bị dịch chuyển hoặc vật cản xuất hiện trên đường tia có thể ảnh hưởng đến khả năng nhận tín hiệu. Khi bảo trì, cần kiểm tra đồng thời độ sạch bề mặt quang và độ chắc chắn của vị trí lắp.

Phạm vi hoạt động và chức năng giảm tầm phát

Thanh phát rèm quang an toàn Leuze MLC500T40-1650 có phạm vi hoạt động công bố 0–20 m. Khoảng cách này là khoảng làm việc giữa thanh phát và thanh thu, không phải khoảng cách an toàn từ rèm quang đến bộ phận nguy hiểm.

Thiết bị có chức năng giảm tầm phát, được điều khiển qua một đầu vào số. Chức năng này hỗ trợ điều chỉnh phạm vi quang cho bố trí phù hợp, đặc biệt khi nhiều hệ thống được lắp gần nhau.

MLC500T40-1650 cũng hỗ trợ chuyển đổi kênh truyền. Việc thiết lập kênh cần tuân thủ hướng dẫn của hãng và phù hợp với thanh thu để hạn chế ảnh hưởng quang học giữa các bộ.

Nguồn cấp và kết nối điện

Thiết bị sử dụng nguồn 24 VDC ±20%, tương ứng dải điện áp 19,2–28,8 VDC. Dòng tiêu thụ tối đa của thanh phát là 50 mA.

Khi tính nguồn cho cả hệ thống, cần cộng thêm công suất tiêu thụ của thanh thu, bộ điều khiển an toàn và các thiết bị liên quan. Đồng thời, cần xem xét sụt áp trên cáp để bảo đảm điện áp tại đầu thiết bị nằm trong giới hạn cho phép.

Leuze MLC500T40-1650 sử dụng đầu nối M12 đực 5 chân. Dù cùng kiểu đầu nối M12, sơ đồ chân giữa các dòng thiết bị có thể khác nhau. Việc đấu nguồn và đầu vào điều khiển phải dựa trên tài liệu đúng model.

Thanh phát có bảo vệ quá áp và bảo vệ ngắn mạch theo thông tin sản phẩm. Tuy nhiên, các chức năng này không thay thế yêu cầu đấu dây, bảo vệ nguồn và kiểm tra điện trước khi vận hành.

Type 4 và SIL 3 trong lựa chọn hệ thống

Leuze công bố các đặc tính an toàn của sản phẩm gồm Type 4 theo IEC/EN IEC 61496 và SIL 3 theo các tiêu chuẩn được liệt kê cho thiết bị.

Các đặc tính này là cơ sở để lựa chọn thành phần cho hệ thống an toàn. Không thể chỉ dựa vào thanh phát để kết luận toàn bộ máy đạt Type 4 hoặc SIL 3. Mức an toàn của chức năng hoàn chỉnh còn phụ thuộc thanh thu, bộ xử lý an toàn, cơ cấu chấp hành, cách đấu nối và quá trình xác nhận hệ thống.

Khi thay thế, cần kiểm tra tính tương thích của cặp phát–thu và giữ đúng cấu hình an toàn đã được phê duyệt cho máy.

Lắp đặt để duy trì khả năng bảo vệ

Khoảng cách từ rèm quang đến vùng nguy hiểm phải được xác định theo thời gian dừng máy, thời gian đáp ứng của hệ thống và phương thức tiếp cận. Không sử dụng phạm vi phát 20 m để suy ra khoảng cách lắp an toàn.

Các bề mặt phản xạ gần đường tia cũng cần được xem xét. Tấm kim loại sáng, bề mặt bóng hoặc chi tiết phản xạ có thể ảnh hưởng đến đường truyền quang nếu bố trí không đúng hướng dẫn.

Với thân nhôm và cấp bảo vệ IP65, thiết bị phù hợp với điều kiện bụi và nước phun trong giới hạn quy định. IP65 không đồng nghĩa thiết bị có thể ngâm nước hoặc chịu mọi chế độ rửa áp lực cao.
