Bộ điều khiển MDI – Giám sát mức nước và điều khiển hệ thống bơm

Bộ điều khiển MDI là tên gọi được sử dụng khi tìm kiếm các thiết bị điều khiển bơm và cảnh báo mức nước trong danh mục MDI Inc. cung cấp. Nhóm sản phẩm này phục vụ việc tiếp nhận tín hiệu từ phao, điều khiển hoạt động của bơm và thông báo khi mực nước đạt ngưỡng cần chú ý, tùy chức năng của từng cấu hình.

Trong hệ thống thu gom nước thải, bơm và thiết bị điều khiển phải làm việc đồng bộ. Bơm chìm MDI cần khởi động đúng mức, dừng đúng thời điểm và có tín hiệu cảnh báo khi nước tiếp tục dâng. Vì vậy, lựa chọn bộ điều khiển MDI cần dựa trên nhiệm vụ vận hành cụ thể của hố thu hoặc bồn chứa.

Một hố thu cần nhiều hơn tín hiệu bật và tắt bơm

Khi nước chảy vào hố thu, mực nước tăng đến vị trí khởi động. Phao hoặc thiết bị phát hiện mức gửi tín hiệu về mạch điều khiển, cho phép bơm hoạt động. Sau khi nước hạ đến mức dừng, hệ thống ngắt bơm theo logic đã thiết lập.

Nếu nước vượt ngưỡng cao, bộ báo mức có thể phát tín hiệu bằng đèn và còi để người vận hành kiểm tra. Nguyên nhân có thể đến từ lượng nước vào lớn, bơm không chạy hoặc đường xả gặp vấn đề.

Bộ điều khiển MDI được lựa chọn để thực hiện một hoặc nhiều nhiệm vụ trong quá trình này. Cần phân biệt thiết bị chỉ phát cảnh báo với tủ có khả năng điều khiển mạch công suất của bơm.

Các loại Bộ điều khiển MDI

Bộ điều khiển MDI có thể chỉ tủ điều khiển bơm, bộ báo mức nước hoặc bộ điều khiển nhiệt độ trong danh mục MDI Inc. cung cấp. Vì vậy, cần xác định ứng dụng trước khi chọn sản phẩm.

Một số mã đã xác định trong danh mục MDI:

50A700-C6-NF: tủ điều khiển một bơm nghiền, nguồn 208/240 V một pha, có chức năng giám sát rò phớt cơ bản; nhà sản xuất SPI.

BBLA: bộ báo mức dùng trong nhà, có pin dự phòng; phiên bản nêu trên không kèm phao.

OTA: bộ báo mức ngoài trời; phiên bản không kèm phao.

SP-3100: bộ báo mức trong nhà, pin dự phòng, kèm phao thủy ngân cáp 15 foot.

SP-4000-30: bộ báo mức ngoài trời, kèm phao cơ khí cáp 30 foot.

Tủ điều khiển bơm và bộ báo mức khác nhau thế nào?

Tủ điều khiển bơm tiếp nhận tín hiệu vận hành và thực hiện đóng cắt bơm thông qua các thành phần điện phù hợp. Tùy cấu hình, tủ có thể tích hợp công tắc chọn chế độ, contactor, thiết bị bảo vệ và mạch cảnh báo.

Bộ báo mức tập trung vào việc thông báo trạng thái chất lỏng tại ngưỡng đã xác định. Thiết bị này không mặc nhiên thay thế được tủ điều khiển bơm.

Khi tìm bộ điều khiển MDI, việc làm rõ hai chức năng trên giúp tránh chọn thiết bị có cảnh báo nhưng thiếu chức năng điều khiển cần thiết, hoặc mua tủ điều khiển trong khi hệ thống chỉ cần bổ sung báo mức cao.

Các nhóm bộ điều khiển MDI cho hệ thống nước thải

Tủ điều khiển bơm nghiền một bơm

Trong danh mục MDI có tủ điều khiển dành cho một bơm nghiền, phục vụ việc quản lý bơm và phối hợp tín hiệu mức theo cấu hình.

Một mã cụ thể là 50A700-C6-NF, được nhà sản xuất SPI gọi là GDR/SIM-C6. Đây là tủ điều khiển bơm nghiền một pha, nguồn 208/240 V, có chức năng giám sát rò phớt cơ bản theo cấu hình công bố.

Tủ có công tắc chọn Hand–Off–Auto, tương ứng chạy tay, tắt và tự động, cùng đèn báo bơm chạy. Mạch cảnh báo có tín hiệu đèn và âm thanh, hỗ trợ các thao tác kiểm tra và tắt còi.

Khi chọn bộ điều khiển MDI cho bơm nghiền, cần xác nhận model bơm và dòng điện định mức. Bộ tụ hoặc linh kiện khởi động, nếu được cung cấp, phải tương thích với đúng bơm sử dụng.

Bộ báo mức trong nhà có pin dự phòng

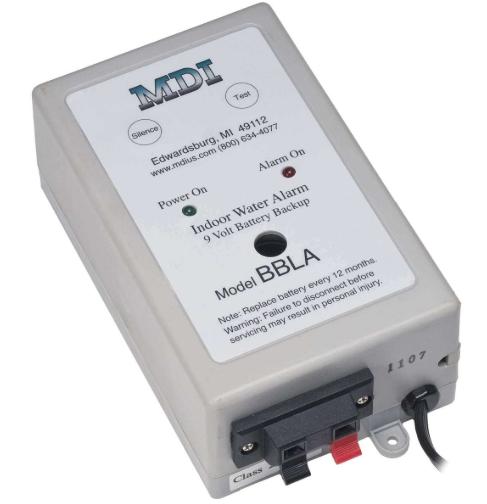

BBLA là mã bộ báo mức dùng trong nhà có pin dự phòng trong danh mục MDI. Phiên bản được nêu ở đây là bộ báo độc lập, không kèm phao.

Cấu hình này phù hợp khi hệ thống đã có phao tương thích hoặc cần lựa chọn phao riêng theo chiều dài cáp và điều kiện môi chất. Khả năng hoạt động khi mất điện cần được kiểm tra theo tài liệu và tình trạng pin của thiết bị.

Với bộ điều khiển MDI dạng báo mức, thông tin “có pin dự phòng” cần được xem xét riêng với nguồn cấp của bơm. Pin phục vụ bộ báo không đồng nghĩa với việc có thể duy trì hoạt động cho động cơ bơm.

Bộ báo mức kèm phao thủy ngân

Mã SP-3100 là bộ báo mức trong nhà có pin dự phòng, kèm phao thủy ngân với cáp dài 15 foot.

Việc cung cấp phao cùng bộ báo giúp xác định rõ hơn phạm vi thiết bị khi đặt hàng. Tuy nhiên, vị trí treo phao và chiều dài cáp vẫn phải phù hợp với kích thước hố thu.

Khi sử dụng bộ điều khiển MDI cấu hình này, cần bố trí phao tại ngưỡng cảnh báo mong muốn và bảo đảm phao chuyển động tự do, không bị vướng vào thành bồn hoặc đường ống.

Bộ báo mức ngoài trời

OTA là mã bộ báo mức ngoài trời, với phiên bản không kèm phao. Khách hàng cần kiểm tra phao và phụ kiện trong phạm vi cung cấp khi yêu cầu báo giá.

Một lựa chọn khác là SP-4000-30, bộ báo mức ngoài trời kèm phao cơ khí có cáp dài 30 foot.

Đối với bộ điều khiển MDI lắp ngoài trời, cần đối chiếu điều kiện môi trường với cấp bảo vệ của đúng sản phẩm. Vị trí lắp phải thuận tiện quan sát, thao tác và đi dây theo hướng dẫn.

Tín hiệu phao phải phù hợp với nhiệm vụ điều khiển

Phao dùng để khởi động bơm, dừng bơm và báo mức cao có thể đảm nhiệm các vai trò khác nhau trong cùng hệ thống. Trạng thái tiếp điểm thường mở hoặc thường đóng phải phù hợp với sơ đồ điều khiển.

Ngoài trạng thái tiếp điểm, cần kiểm tra định mức điện và loại tải. Một phao dùng cho mạch tín hiệu không mặc nhiên đủ khả năng đóng cắt trực tiếp động cơ.

Khi phối hợp bộ điều khiển MDI với phao hiện hữu, cần cung cấp mã phao hoặc thông số tiếp điểm. Điều này giúp xác nhận khả năng kết nối và logic hoạt động trước khi lắp đặt.

Ứng dụng của bộ điều khiển MDI

Bộ điều khiển MDI được xem xét cho các hệ thống hố thu, bồn chứa và trạm bơm nước thải cần điều khiển hoặc cảnh báo theo mức chất lỏng.

Trong hố thu tầng hầm, bộ báo mức cao giúp thông báo khi nước đạt ngưỡng cần xử lý. Tại bể gom nước thải, tủ điều khiển phối hợp hoạt động của bơm theo tín hiệu mức. Với hệ thống sử dụng bơm nghiền, cấu hình điều khiển còn phải đáp ứng yêu cầu khởi động của động cơ.

Mỗi ứng dụng cần được kiểm tra theo môi chất, nguồn điện, số lượng bơm và yêu cầu cảnh báo thực tế.
