Đồng hồ đo Webtec
Đồng hồ đo Webtec là thiết bị đo lưu lượng dầu thủy lực (Hydraulic Flow Meter / Flow Indicator) của Webtec chuyên dùng để kiểm tra lưu lượng, áp suất và nhiệt độ trong hệ thống thủy lực công nghiệp. Đây là một trong những hãng nổi tiếng của Anh Quốc về thiết bị đo và kiểm tra thủy lực.
Đồng hồ đo Webtec là gì?
Thiết bị hoạt động bằng cách lắp trực tiếp trên đường ống dầu để:
đo lưu lượng dầu thủy lực
kiểm tra hiệu suất bơm
cân chỉnh van tiết lưu
giám sát hệ thống hydraulic
kiểm tra nhiệt độ và áp suất dầu
Dòng FI750 của Webtec dùng cơ chế piston và lỗ tiết lưu (orifice) để hiển thị lưu lượng trực tiếp bằng đồng hồ kim, không cần nguồn điện.
Đặc điểm nổi bật Đồng hồ đo Webtec
Áp suất làm việc tối đa:
420 bar / 6000 psi
Dải lưu lượng:
từ 2 đến 180 L/min tùy model
Hiển thị:
đồng hồ cơ dạng kim
thang đo kép L/min và US gpm
Có tùy chọn:
tích hợp nhiệt kế
cổng gắn đồng hồ áp suất
Lắp ngang hoặc đứng
Không cần điện nguồn
Độ chính xác khoảng ±4% FSD
Các dòng phổ biến Đồng hồ đo lưu lượng Webtec
| Model | Dải đo | Chức năng |
|---|---|---|
| FI750-16ABO | 2–16 L/min | đo lưu lượng |
| FI750-30ABO | 2–30 L/min | đo lưu lượng |
| FI750-60ABO | 2–60 L/min | đo lưu lượng |
| FI750-120ABOT | 4–120 L/min | đo lưu lượng + nhiệt độ |
| FI750-180ABOT | 10–180 L/min | đo lưu lượng + nhiệt độ |
Webtec FI750-120ANO -Flowmeter 1-32Gpm 6000psi
Webtec FI750-120ANO là đồng hồ đo lưu lượng dầu thủy lực dạng inline (gắn trực tiếp trên đường ống) của hãng Webtec dùng để kiểm tra và giám sát lưu lượng trong hệ thống thủy lực công nghiệp. Thiết bị này thường được dùng khi bảo trì, kiểm tra bơm thủy lực, van điều khiển lưu lượng hoặc hệ thống dầu áp suất cao.
Thông số chính
Dải lưu lượng: 1 – 32 US GPM (khoảng 4 – 120 L/min)
Áp suất tối đa: 6000 psi (~420 bar)
Kiểu hiển thị: đồng hồ cơ dạng kim
Kết nối: 3/4" NPSF
Độ chính xác: ±4% toàn dải
Vật liệu thân: nhôm, chi tiết bên trong bằng đồng
Dùng cho dầu thủy lực, hệ thống bôi trơn và coolant oil
Có thể lắp ngang hoặc đứng
Không cần nguồn điện hoạt động
Ý nghĩa mã model FI750-120ANO
FI750 = dòng flow indicator áp suất cao
120 = dải đo tới 120 L/min
ANO = kiểu ren NPSF, không tích hợp nhiệt kế
Nếu có thêm chữ “T” như FI750-120ANOT thì sẽ có tích hợp đo nhiệt độ dầu.

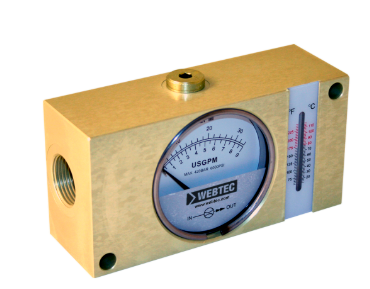

Webtec FI750-120ABOT- Flowmeter 4-120Lpm 420bar 20-80°C
Webtec FI750-120ABOT là đồng hồ đo lưu lượng dầu thủy lực (Hydraulic In-line Flow Indicator) có tích hợp đo nhiệt độ dầu, thuộc dòng FI750 của Webtec. Thiết bị dùng để giám sát lưu lượng và nhiệt độ trong hệ thống thủy lực áp suất cao mà không cần nguồn điện.
Thông số kỹ thuật chính
Model: FI750-120ABOT
Dải lưu lượng:
4 – 120 L/min
tương đương 1 – 32 US GPM
Áp suất làm việc tối đa:
420 bar
tương đương 6000 psi
Nhiệt độ dầu:
20 – 80°C liên tục
tối đa 110°C trong thời gian ngắn (<10 phút)
Tích hợp nhiệt kế cơ:
thang đo 20 – 80°C
Độ chính xác:
lưu lượng ±4% full scale
nhiệt độ ±2.5°C
Kiểu hiển thị:
đồng hồ kim cơ học
Kiểu kết nối:
Main port: 3/4” BSPP
Top port: 1/4” BSPP
Vật liệu:
thân nhôm Aluminium 2011T6
chi tiết trong bằng đồng thau
seal FKM/Viton
Hướng dòng chảy:
một chiều (unidirectional)
Ý nghĩa mã model
FI750 = dòng đồng hồ đo lưu lượng inline
120 = dải đo tối đa 120 L/min
ABO = ren BSPP
T = có tích hợp đo nhiệt độ (Temperature)
Để biết thêm thông tin chi tiết về đồng hồ đo lưu lượng Webtec , đồng hồ đo áp suất Webtec vui lòng liên hệ trực tiếp tới công ty chúng tôi
