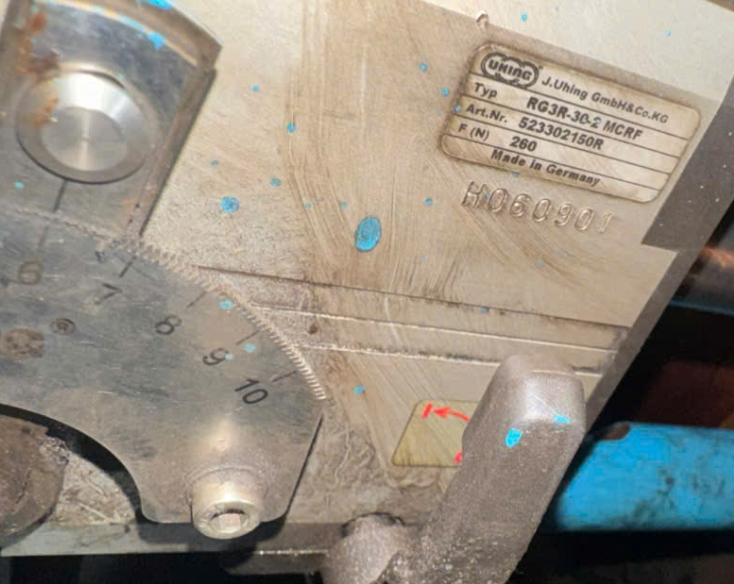

Bộ rải dây Uhing RG3R-30-2MCRF

Bộ rải dây Uhing RG3R-30-2MCRF thuộc dòng bộ truyền động vòng lăn (Rolling Ring Drive / Bộ rải dây tự động) cao cấp được sản xuất bởi hãng Joachim Uhing KG (Đức).

Thiết bị này chuyên dùng để chuyển đổi chuyển động quay của trục trơn (không có ren) thành chuyển động tịnh tiến qua lại tự động, ứng dụng cực kỳ phổ biến trong các hệ thống máy rải dây, máy quấn dây/sợi (winder/spooler), máy phun sơn, và các cơ cấu tịnh tiến công nghiệp.

Giải mã ký hiệu mã sản phẩm Uhing RG3R-30-2MCRF

RG: Dòng sản phẩm tiêu chuẩn (Rolling Ring Drive).

3: Số lượng vòng lăn bên trong (3 vòng). Phiên bản 3 vòng lăn tối ưu cho các ứng dụng tải trọng trung bình đến nặng với lực đẩy hướng trục (axial thrust) rất tốt.

R: Chiều đảo chiều cơ học nằm bên Phải (Right-hand version) khi nhìn từ mặt trước hệ thống.

30: Đường kính trục sử dụng là 30 mm (Trục trơn, được tôi cứng và mài nhẵn).

2: Tỷ lệ bánh răng/Cơ cấu đảo chiều cơ học loại 2.

MCRF: Các tùy chọn tích hợp đi kèm:

M: Có cơ cấu đảo chiều cơ học (Mechanical reversal).

C: Có cần gạt tự do (Free-movement lever) hỗ trợ tháo khớp nhanh để dịch chuyển hộp số bằng tay trên trục mà không cần quay trục.

R: Có núm/thước điều chỉnh bước rải (Pitch setting).

F: Phiên bản tối ưu hóa lực đẩy hoặc tính năng chuyên dụng bảo vệ hành trình cố định.

Thông số kỹ thuật cơ bản dòng Uhing RG3R-30-2MCRF

Đường kính trục tương thích: 30 mm

Lực đẩy dọc trục tối đa (Axial Thrust): Khoảng 260 N (tương đương ~58 lbs) hoặc lên đến 400 N tùy thuộc vào cấu hình chịu tải cấu tạo vòng trong.

Bước rải tối đa (Max Pitch): Khoảng 26 mm mỗi vòng quay của trục.

Tốc độ tịnh tiến: Có thể điều chỉnh vô cấp từ 0 đến mức tối đa (lên tới 4.2 m/s tùy thuộc tốc độ quay trục và hệ thống giảm tốc đảo chiều).

Trọng lượng thiết bị: Khoảng 2.7 kg.

Vật liệu vỏ: Hợp kim nhôm nguyên khối, thiết kế kín chống bụi bẩn.

 Ưu điểm nổi bật của bộ truyền động Uhing

Không cần đảo chiều động cơ: Trục truyền động chỉ cần quay liên tục theo một chiều cố định, hộp số Uhing sẽ tự động đảo chiều tịnh tiến trái-phải nhờ cơ cấu thay đổi góc tiếp xúc của vòng lăn bên trong khi chạm vào các chốt chặn hành trình.

Điều chỉnh bước rải vô cấp: Có thể thay đổi khoảng cách rải (bước hành trình) cực kỳ chính xác bằng thước đo trên thân mà không cần thay đổi tốc độ quay của trục.

Độ bền cao & Ít bảo trì: Hoạt động dựa trên nguyên lý ma sát lăn trên trục trơn, không có răng nên tránh được tình trạng kẹt hay mài mòn nhanh như trục vít me thông thường.

Phụ kiện đi kèm Uhing RG3R-30-2MCRF

Đối với bộ truyền động vòng lăn Uhing RG3R-30-2MCRF, hệ thống phụ kiện đi kèm đóng vai trò cực kỳ quan trọng nhằm tối ưu hóa hiệu suất, đảm bảo độ chính xác của hành trình rải và kéo dài tuổi thọ cho thiết bị.

Phụ kiện đảo chiều và giới hạn hành trình (Reversal & Stroke Accessories)

Do dòng RG3-30 hoạt động trên cơ chế tự động đảo chiều cơ học khi va chạm, các phụ kiện này giúp thiết lập phạm vi chuyển động:

Chốt chặn hành trình (Endstops / Reversal Stops): Được lắp cố định trên thanh dẫn hướng để giới hạn phạm vi di chuyển trái/phải của hộp số Uhing. Khi hộp số chạm vào chốt này, cơ cấu cơ học bên trong sẽ tự động lật góc vòng lăn để đổi chiều tịnh tiến.

Bộ dừng hành trình dịch chuyển bằng tay (Moveable Endstops): Cho phép thay đổi khoảng cách hành trình rải một cách nhanh chóng khi thay đổi kích thước cuộn dây (spool/bobbin) khác nhau.

Hệ thống con lăn dẫn hướng (Guide Systems)

Để định hình đường đi của sợi hoặc vật liệu cần rải trước khi quấn vào lô:

Hệ thống dẫn hướng tiêu chuẩn GS (GS Guide System): Là một cụm mô-đun gồm các thanh và con lăn (Guide Rollers) chất lượng cao gắn trực tiếp trên đỉnh hộp số Uhing, giúp dẫn hướng chính xác cho dây điện, sợi cáp, sợi vải hoặc ống mềm.

Hệ thống dẫn hướng chịu tải nặng HGS (HGS Guide System): Phiên bản nâng cấp được gia cố chắc chắn hơn, chuyên dùng cho các ứng dụng có lực căng dây (tension) cực kỳ lớn mà hệ thống GS tiêu chuẩn không đáp ứng được.

Phụ kiện trực tiếp cho Trục truyền động (Shaft Components)

Trục trơn là "trái tim" vận hành của bộ Uhing, yêu cầu kỹ thuật rất khắt khe:

Trục trơn tiêu chuẩn Uhing (Hardened & Ground Shaft): Trục thép được tôi cứng bề mặt (độ cứng tối thiểu 60 HRC), mài bóng và siêu hoàn thiện bề mặt (superfinished) theo đúng tiêu chuẩn dung sai h6 (đường kính 30mm). Việc dùng đúng trục tiêu chuẩn giúp đảm bảo lực đẩy tối đa (260N - 400N) và tránh hiện tượng trượt, mài mòn lõm trục.

Gối đỡ trục & Khớp nối (Shaft Bearings & Couplings): Các gối đỡ chuyên dụng cố định hai đầu trục và khớp nối kết nối trục Uhing với động cơ truyền động chính.

Thiết bị đo lường và kiểm soát lực đẩy (Thrust & Tension Control)

Thiết bị đo lực đẩy dọc trục (Thrust Measuring Device): Dụng cụ chuyên dụng dùng để đo và kiểm tra lực đẩy hướng trục thực tế của bộ RG3-30 trên hệ thống. Giúp kỹ sư bảo trì sớm phát hiện xem vòng lăn có bị mòn hoặc cần điều chỉnh lại lực ép hay không.

Bộ kiểm soát lực căng (Tension Control): Phụ kiện tích hợp giúp giữ cho lực căng của sợi/dây luôn ổn định trong suốt quá trình quấn, tránh làm đứt dây hoặc làm móp méo lõi quấn.

Vật tư bảo trì chính hãng (Maintenance Supplies)

Mỡ bôi trơn trục chuyên dụng (Uhing Shaft Grease): Đây là phụ kiện bắt buộc phải có khi vận hành. Khác với mỡ thông thường dễ gây trượt ma sát lăn, mỡ đặc chủng của Uhing vừa bảo vệ bề mặt trục khỏi rỉ sét, vừa duy trì hệ số ma sát lăn tối ưu cho các vòng bên trong hộp số.

Cờ lê móc chuyên dụng (Face Pin Wrench): Dụng cụ cầm tay thiết kế riêng với các đầu chốt phù hợp để tháo mở, bảo trì hoặc điều chỉnh các chi tiết, vòng đệm trên thân hộp số Uhing một cách an toàn mà không làm trầy xước vỏ nhôm.
