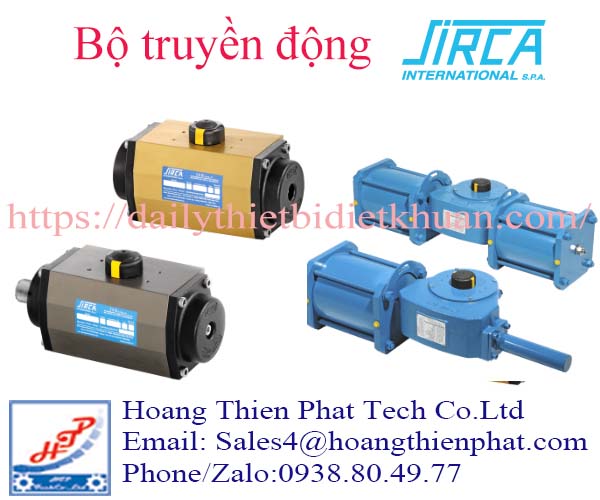

Bộ truyền động Sirca

Bộ truyền động Sirca là dòng actuator công nghiệp của hãng Sirca International S.p.A. (Ý), chuyên dùng để đóng/mở van quay 90° như:

van bi

van bướm

một số plug valve / quarter-turn valve

Sirca phát triển actuator như một mảng chủ lực của hãng, bên cạnh van bướm, van bi và phụ kiện điều khiển van.

Chức năng của Bộ truyền động Sirca

Actuator Sirca được lắp lên van để:

tự động hóa thao tác đóng/mở van

thay thế thao tác gạt tay hoặc quay tay

kết nối với:

van điện từ (solenoid valve)

limit switch box

positioner

bộ điều khiển PLC / tủ điều khiển

Nhờ đó, van có thể vận hành tự động, điều khiển từ xa, hoặc tích hợp vào hệ thống sản xuất / xử lý nước / khí nén / hóa chất.

Các dòng bộ truyền động Sirca phổ biến

Sirca AP / APM series

Đây là dòng bộ truyền động khí nén quay 90° kiểu rack & pinion – cũng là dòng Sirca được gặp nhiều nhất trên thị trường.

Đặc điểm chính

Kiểu truyền động: rack & pinion

Góc quay tiêu chuẩn: 90°

Ứng dụng: lắp cho van bi và van bướm

Kiểu tác động: thường có cả:

Double Acting (DA) – tác động kép

Spring Return (SR) – hồi lò xo / tác động đơn

Thiết kế thân: hợp kim nhôm đùn / nhôm đúc, tối ưu cho trọng lượng nhẹ và chống ăn mòn

Cho phép gắn phụ kiện chuẩn công nghiệp như solenoid, limit switch box, positioner

Cấu tạo / vật liệu thường gặp của dòng AP

Theo catalogue Sirca, actuator khí nén của hãng có các thành phần điển hình như:

Body: nhôm hợp kim

Piston: hợp kim nhôm đúc áp lực

Guide: nhựa kỹ thuật / acetal resin

O-ring / seal: NBR, FKM hoặc silicone tùy cấu hình

Lò xo: thép lò xo phủ bảo vệ

Bu lông / đai ốc: inox

Pinion / trục: vật liệu kim loại chịu tải, dùng để truyền chuyển động quay

Ưu điểm của AP / APM

kích thước gọn

trọng lượng nhẹ

tốc độ đóng mở nhanh

dễ lắp với van bi / van bướm tiêu chuẩn

dễ tích hợp hệ phụ kiện NAMUR / limit switch / solenoid

phù hợp cho các hệ on/off automation

Sirca APG series

Đây là dòng actuator khí nén kiểu scotch yoke của Sirca. Hãng liệt kê APG như dòng actuator riêng bên cạnh AP/APM.

Đặc điểm của APG

Kiểu truyền động: Scotch yoke

Thường dùng khi cần mô-men xoắn lớn hơn, nhất là ở giai đoạn đầu mở / cuối đóng van

Phù hợp với van kích thước lớn, hoặc các ứng dụng cần moment cao hơn so với actuator rack & pinion cùng phân khúc

Khi nào nên dùng APG?

APG phù hợp hơn khi:

van có mô-men đóng/mở lớn

hệ thống làm việc áp lực cao

cần actuator khỏe cho van bướm / van bi cỡ lớn

ưu tiên torque cao ở đầu và cuối hành trình

So sánh Bộ truyền động Sirca  AP / APM và Bộ truyền động Sirca APG
