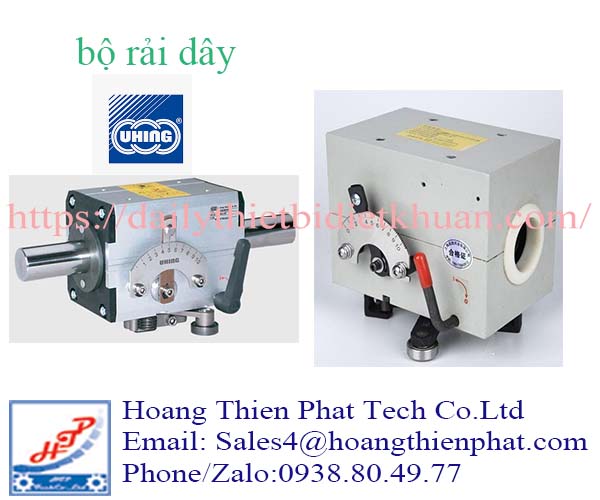

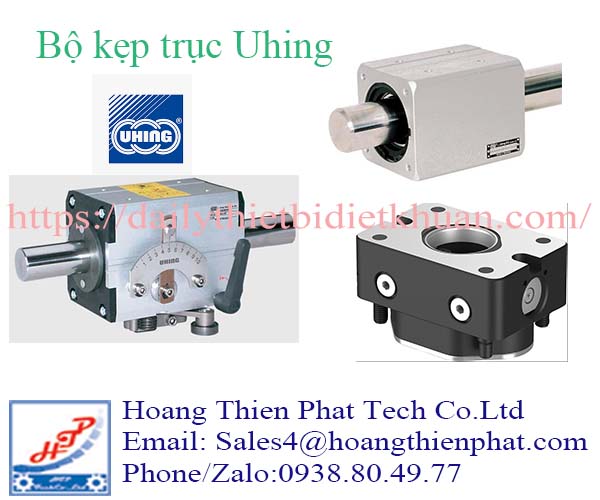

Bộ rải dây Uhing 524302100L

Bộ rải dây Uhing 524302100L Rollringgetriebe là gì?

Bộ rải dây Uhing Uhing 524302100L Rollringgetriebe là thiết bị truyền động tuyến tính thuộc dòng Rolling Ring Drive của Uhing (Đức).

Thiết bị có chức năng:

Chuyển đổi chuyển động quay của trục trơn → chuyển động tịnh tiến qua lại

Điều khiển chính xác quá trình rải dây, cuốn cáp, phân bố vật liệu

Đây là giải pháp cơ khí tối ưu thay thế:

Trục vít me (ball screw)

Dây đai (belt drive)

Nguyên lý hoạt động của Bộ rải dây Uhing

Cơ chế Rolling Ring độc quyền

Bộ rải dây hoạt động theo nguyên lý:

Các vòng lăn (rolling rings) được đặt nghiêng quanh trục

Khi trục quay:

Lực ma sát làm thiết bị di chuyển dọc theo trục

Góc nghiêng quyết định hướng di chuyển (trái/phải)

Khi chạm hành trình → tự động đảo chiều

Nguyên lý này cho phép:

Điều chỉnh bước tiến từ 0 đến giá trị tối đa

Chuyển động không backlash (không rơ)

Theo tài liệu kỹ thuật, thiết bị có thể đạt:

Tốc độ hành trình tới ~4.2 m/s

Lực đẩy tới ~3600N

Cấu tạo kỹ thuật của Uhing 524302100L

Một bộ Rollringgetriebe tiêu chuẩn gồm:

 Vòng lăn (Rolling Rings)

Gắn trên ổ bi chính xác

Tạo tiếp xúc với trục

Quyết định chuyển động tuyến tính

Trục trơn (Smooth Shaft)

Không cần ren

Độ chính xác cao, bề mặt tôi cứng

Cơ cấu điều chỉnh góc

Điều chỉnh bước tiến (pitch)

Có thể đặt = 0 (đứng yên)

 Bộ đảo chiều (Reversing Mechanism)

Đảo hướng chuyển động tự động

Hoạt động cơ khí hoặc khí nén

Đặc điểm kỹ thuật Bộ rải dây Uhing

Chuyển động tuyến tính không cần vít me

 Điều chỉnh linh hoạt:

Tốc độ

Hành trình

Bước tiến

 Hiệu suất cao nhờ cơ cấu lăn hoàn toàn

 Ít bảo trì, tuổi thọ cao

Hoạt động ổn định trong môi trường khắc nghiệt

Ứng dụng của Uhing 524302100L

Ngành dây & cáp

Rải dây đồng, dây điện

Cuốn cáp trên tang (spool)

Ngành dệt – sợi

Phân bố sợi đều trên trục cuốn

Tự động hóa công nghiệp

Hệ thống pick & place tuyến tính

Máy đóng gói, cắt cuộn

 Đo lường & kiểm tra

Thiết bị đo tuyến tính chính xác cao

 Đây là ứng dụng phổ biến vì thiết bị giúp phân bố vật liệu đều và chính xác trên cuộn

So sánh với các cơ cấu truyền động khác

 Điểm mạnh lớn nhất:
Không cần ren → giảm mài mòn + linh hoạt cực cao
