Bạc trượt Trelleborg – Bạc lót polymer và composite chịu tải cao

Bạc trượt Trelleborg là nhóm bạc lót kỹ thuật thuộc Trelleborg Sealing Solutions, được sử dụng để dẫn hướng trục, piston, cần piston và các cơ cấu chuyển động trong máy móc công nghiệp. So với bạc kim loại truyền thống, bạc trượt Trelleborg sử dụng vật liệu polymer hoặc composite nhằm giảm ma sát, hạn chế mài mòn và trong nhiều ứng dụng có thể hoạt động mà không cần bôi trơn ngoài.

Trelleborg hiện phát triển nhiều vật liệu chuyên dụng cho bạc trượt như Orkot, Turcite và HiMod, đáp ứng từ tải nhẹ đến tải rất cao. Các sản phẩm này được sử dụng trong xi lanh thủy lực, máy ép, thiết bị hàng hải, thủy điện, máy công trình, máy công cụ và nhiều hệ thống cơ khí có chuyển động quay hoặc tịnh tiến.

Đại lý Trelleborg tại Việt Nam

Bạc trượt Trelleborg có chức năng gì?

Trong một cụm trục hoặc xi lanh, bạc trượt Trelleborg tạo bề mặt trung gian giữa hai chi tiết chuyển động. Bạc giúp dẫn hướng trục hoặc piston theo đúng quỹ đạo, đồng thời hạn chế tiếp xúc trực tiếp giữa hai bề mặt kim loại.

Khi cơ cấu chịu lực ngang, bạc trượt tiếp nhận và phân bố tải lên diện tích lớn hơn. Điều này giúp giảm tập trung ứng suất, hạn chế xước bề mặt trục và bảo vệ các chi tiết làm kín nằm gần vị trí bạc.

Đối với xi lanh thủy lực, vòng dẫn hướng Slydring của Trelleborg còn có nhiệm vụ hấp thụ lực ngang và ngăn piston hoặc cần piston tiếp xúc trực tiếp với thành xi lanh.

Các dòng bạc trượt Trelleborg phổ biến

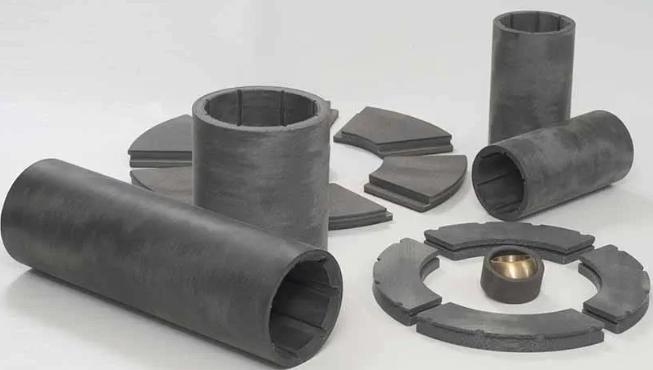

Bạc trượt Orkot Trelleborg

Orkot là một trong những dòng bạc composite nổi bật của Trelleborg. Vật liệu được tạo thành từ vải kỹ thuật gia cường, nhựa nhiệt rắn, chất bôi trơn rắn và các phụ gia nhằm tạo khả năng chịu tải cao nhưng vẫn duy trì hệ số ma sát thấp.

Bạc Orkot có độ ổn định kích thước tốt, khả năng chống mài mòn cao và có thể hoạt động trong điều kiện chạy khô hoặc bôi trơn giới hạn. Hãng cũng cho biết vật liệu này hầu như không trương nở trong nước biển, vì vậy đặc biệt phù hợp cho thiết bị hàng hải và thủy điện.

Orkot® (Composite Bearing Materials):

Là vật liệu tổng hợp làm từ vải dệt gia cường kết hợp nhựa nhiệt rắn và phụ gia bôi trơn rắn (như PTFE, mỡ tổng hợp).

Đặc tính: Chịu tải trọng tĩnh và tải trọng động cực cao, giảm rung xóc, không bị ăn mòn, hoạt động tốt cả trong môi trường khô lẫn bôi trơn bằng chất lỏng (nước, dầu, hóa chất).

Dòng tiêu biểu: Orkot® C320, Orkot® TLMM, Orkot® TXMM.

Bạc trượt Turcite Trelleborg

Turcite là nhóm vật liệu thermoplastic kỹ thuật của Trelleborg, được phát triển cho các ứng dụng yêu cầu ma sát thấp và chuyển động êm. Turcite thường được dùng trong các hệ thống có tải từ thấp đến trung bình.

Một ứng dụng đặc trưng là Turcite-B Slydway, vật liệu bạc lót tuyến tính dùng trên đường trượt và máy công cụ. Vật liệu này có độ ổn định kích thước tốt, chống stick-slip và có thể hoạt động có hoặc không có chất bôi trơn.

Turcon® Sylate / Turcon® Guide Rings (PTFE Compound):

Thiết kế từ gốc PTFE pha trộn sợi thủy tinh, đồng hoặc carbon.

Đặc tính: Hệ số ma sát cực thấp, chống hiện tượng dính-trượt (stick-slip), chịu nhiệt độ làm việc rộng và kháng hóa chất vượt trội.

Dòng tiêu biểu: Turcon® Slydring®.

Bạc trượt HiMod Trelleborg

HiMod thuộc nhóm nhựa kỹ thuật có mô đun cao của Trelleborg. Vật liệu này được sử dụng cho các ứng dụng tải trung bình đến tải nặng, nằm giữa Turcite và Orkot về khả năng chịu tải.

Trong hệ thống xi lanh, HiMod thường được sử dụng làm vòng dẫn hướng hoặc bạc lót nhằm giữ piston và cần piston đúng vị trí, đồng thời bảo vệ bề mặt kim loại khỏi tiếp xúc trực tiếp.

Zurcon® Guide Rings (Polyurethane / Thermoplastic):

Làm từ vật liệu nhựa kỹ thuật hoặc PU cao cấp.

Đặc tính: Chống mài mòn, chịu lực cào xước tốt, thích hợp cho các ứng dụng có áp suất trung bình đến cao.

Vai trò chính của bạc trượt Trelleborg

Hấp thụ lực ngang (Radial Load): Giữ cho ty và piston luôn đi đúng tâm, tránh hiện tượng va đập hoặc đè lệch làm hư hỏng phớt thủy lực.

Chống dính kim loại: Ngăn cản sự tiếp xúc trực tiếp giữa piston/ty (thép) với lòng xi lanh (thép/gang), chống xước xát bề mặt làm việc.

Hấp thụ tạp chất: Một số dòng như Orkot® có khả năng tự chèn các hạt tạp chất nhỏ vào bề mặt vật liệu, tránh làm xước ty xi lanh.

Dạng cung cấp sản phẩm

Bạc dẫn hướng Slydring Trelleborg

Slydring là tên thiết kế vòng chịu mòn và vòng dẫn hướng của Trelleborg Sealing Solutions. Sản phẩm được lắp quanh piston hoặc cần piston của xi lanh để tiếp nhận lực ngang.

Trelleborg phân chia vật liệu khá rõ theo tải làm việc. Turcite Slydring phù hợp tải thấp đến trung bình, HiMod Slydring dùng cho tải trung bình đến nặng, còn Orkot Slydring được sử dụng khi tải ngang lớn hoặc điều kiện vận hành khắc nghiệt.

Riêng Orkot Slydring có khả năng chịu tải ngang cao, giảm rung, hạn chế stick-slip và ngăn tiếp xúc kim loại với kim loại trong xi lanh. Một số vật liệu đặc biệt có thể làm việc ở nhiệt độ lên đến khoảng 250°C tùy cấu hình.

Đặc điểm nổi bật của bạc trượt Trelleborg

Khả năng ma sát thấp là một ưu điểm quan trọng của bạc trượt Trelleborg. Điều này giúp giảm lực cần thiết để khởi động cơ cấu và hạn chế phát sinh nhiệt trong quá trình vận hành.

Khả năng chống mài mòn cũng giúp kéo dài thời gian sử dụng của bạc và giảm hư hỏng trên trục. Đối với những thiết bị khó bảo trì, tuổi thọ bạc cao giúp giảm tần suất dừng máy.

Nhiều vật liệu Trelleborg có khả năng tự bôi trơn hoặc vận hành khô, nhờ đó giảm nhu cầu sử dụng dầu mỡ ngoài. Đặc tính này đặc biệt hữu ích trong các môi trường yêu cầu sạch hoặc thiết bị vận hành ở vị trí khó tiếp cận.

Ngoài ra, bạc composite không bị ăn mòn theo cách của bạc kim loại. Vì vậy các dòng Orkot được sử dụng nhiều trong nước biển, thủy điện và những môi trường có độ ẩm cao.

Khả năng chịu tải của bạc Orkot

Theo dữ liệu kỹ thuật của Trelleborg, bạc Orkot Bearings có thể được sản xuất với đường kính từ khoảng 2 đến 3.000 mm. Giá trị tải cho phép và tốc độ phụ thuộc từng vật liệu, kết cấu cũng như kiểu chuyển động.

Ở một số cấu hình, hãng công bố áp suất tĩnh lên đến khoảng 80 MPa, tải động khoảng 40 MPa, phạm vi nhiệt độ từ khoảng -60°C đến +250°C và tốc độ có thể đạt khoảng 6 m/s. Các giá trị này cần được kiểm tra lại theo từng vật liệu cụ thể trước khi lựa chọn.

Ứng dụng của bạc trượt Trelleborg

Xi lanh thủy lực

Trong xi lanh, bạc trượt Trelleborg dẫn hướng piston và cần piston, đồng thời tiếp nhận tải ngang. Sản phẩm thường được lắp cùng phớt piston, phớt cần và phớt gạt bụi để tạo thành một cụm làm kín hoàn chỉnh.

Đối với máy ép hoặc thiết bị thủy lực tải lớn, Orkot Slydring thường được sử dụng do khả năng chịu lực ngang và chống mài mòn cao. Trelleborg cũng khuyến nghị Orkot cho các xi lanh chịu tải lớn trong mobile hydraulics và máy ép.

Máy công cụ

Turcite-B được sử dụng cho đường trượt máy tiện, máy phay, trung tâm gia công và các cơ cấu tuyến tính yêu cầu chuyển động đều.

Hệ số ma sát thấp giúp giảm hiện tượng giật khi bắt đầu chuyển động, từ đó hỗ trợ cải thiện độ chính xác vị trí.

Thiết bị hàng hải

Orkot Marine Bearings được phát triển riêng cho môi trường nước biển. Vật liệu chống mài mòn, hầu như không trương nở trong nước và không bị ăn mòn như bạc kim loại.

Các bạc này có thể được dùng cho hệ thống lái tàu, trục, bản lề, thiết bị boong và các cơ cấu ngập nước.

Nhà máy thủy điện

Trong thủy điện, bạc composite được sử dụng tại các cơ cấu quay, van, turbine và thiết bị điều khiển. Khả năng làm việc trong nước và không cần bôi trơn dầu ở một số ứng dụng là lợi thế đáng kể.

Máy công trình và khai khoáng

Máy xúc, máy nâng, thiết bị khai thác và máy tải nặng thường xuất hiện lực va đập và tải ngang lớn. Bạc trượt composite có thể giảm ma sát giữa chốt và cơ cấu chuyển động, đồng thời chịu tải tốt trong điều kiện làm việc nặng.

Bạc trượt Trelleborg Orkot C620

Trelleborg còn phát triển vật liệu Orkot C620 cho các ứng dụng tải cao. Đây là bạc composite nhiều lớp, kết hợp lớp gia cường sợi thủy tinh với lớp Orkot có đặc tính ma sát thấp.

Thiết kế này hướng tới tăng khả năng chịu tải và độ bền cơ học trong khi giảm ma sát và mài mòn. C620 được Trelleborg định hướng cho các ngành năng lượng, máy công trình và công nghiệp nặng

Bạc trượt Trelleborg cho thiết bị công nghiệp

Bạc trượt Trelleborg được phát triển cho nhiều cơ cấu từ xi lanh thủy lực đến máy công cụ, thiết bị hàng hải và máy công nghiệp nặng. Các vật liệu Orkot, Turcite và HiMod giúp đáp ứng những yêu cầu khác nhau về tải trọng, ma sát, tốc độ và môi trường làm việc.

Nhờ khả năng chống mài mòn, ma sát thấp và giảm tiếp xúc kim loại trực tiếp, bạc Trelleborg giúp bảo vệ trục, piston và bề mặt làm việc. Đây là nhóm sản phẩm đáng chú ý cho những thiết bị cần bạc lót chịu tải cao hoặc vận hành trong môi trường mà bạc kim loại truyền thống gặp hạn chế.
