Thiết bị giám sát cách điện Bender

Thiết bị giám sát cách điện Bender là dòng thiết bị chuyên dùng để theo dõi liên tục tình trạng cách điện của các hệ thống điện IT không nối đất. Thiết bị giúp phát hiện sớm sự suy giảm điện trở cách điện giữa dây dẫn mang điện và đất, từ đó cảnh báo người vận hành trước khi lỗi phát triển thành sự cố nghiêm trọng.

Bender Việt Nam  phát triển dòng sản phẩm này dưới tên thương mại ISOMETER®, với nhiều phiên bản dành riêng cho mạch điều khiển, mạng điện công nghiệp, hệ thống DC, pin lưu trữ năng lượng, đường sắt, xe điện và trạm sạc. Phần lớn các dòng ISOMETER hiện nay được thiết kế theo yêu cầu của IEC 61557-8 về thiết bị giám sát cách điện cho mạng IT.

Thiết bị giám sát cách điện Bender dùng để làm gì?

Trong mạng điện IT, điểm trung tính của nguồn không được nối trực tiếp với đất hoặc chỉ được nối qua một trở kháng lớn. Đặc điểm này cho phép hệ thống tiếp tục vận hành khi xuất hiện lỗi cách điện đầu tiên, thay vì phải cắt nguồn ngay lập tức.

Tuy nhiên, lỗi cách điện đầu tiên cần được phát hiện càng sớm càng tốt. Nếu tiếp tục xuất hiện lỗi thứ hai trên một dây dẫn khác, hệ thống có thể phát sinh dòng sự cố lớn, gây ngắn mạch, dừng thiết bị hoặc ảnh hưởng đến an toàn điện.

Thiết bị giám sát cách điện Bender liên tục đo tình trạng cách điện của toàn bộ mạng điện so với đất. Khi giá trị điện trở cách điện giảm xuống dưới mức cảnh báo đã thiết lập, ISOMETER phát tín hiệu cảnh báo để hệ thống PLC, SCADA hoặc nhân viên bảo trì xử lý.

Khác với việc chỉ kiểm tra cách điện định kỳ bằng đồng hồ Megohm, thiết bị Bender thực hiện quá trình giám sát liên tục trong quá trình hệ thống vận hành.

Nguyên lý đo của ISOMETER Bender

ISOMETER được kết nối giữa hệ thống điện cần giám sát và dây PE hoặc đất tham chiếu. Thiết bị sử dụng phương pháp đo chủ động để xác định điện trở cách điện tổng của mạng.

Khi lớp cách điện của dây dẫn, động cơ, biến tần, cáp hoặc thiết bị điện bắt đầu suy giảm, điện trở giữa hệ thống và đất sẽ giảm. ISOMETER nhận biết sự thay đổi này và so sánh với các giá trị cảnh báo đã cài đặt.

Nhiều thiết bị Bender có hai ngưỡng cảnh báo riêng biệt. Ngưỡng đầu tiên có thể sử dụng làm cảnh báo sớm, trong khi ngưỡng thứ hai dùng cho tình trạng cách điện giảm mạnh hơn.

Một số dòng cao cấp còn đo thêm điện áp hệ thống, điện dung rò và tần số, nhờ đó hỗ trợ người vận hành đánh giá rõ hơn trạng thái của mạng điện. Dòng iso685, chẳng hạn, hỗ trợ đo điện trở cách điện, điện áp, điện dung và tần số, đồng thời có bộ nhớ lịch sử và các profile đo được cấu hình sẵn.

Các dòng sản phẩm Bender phổ biến

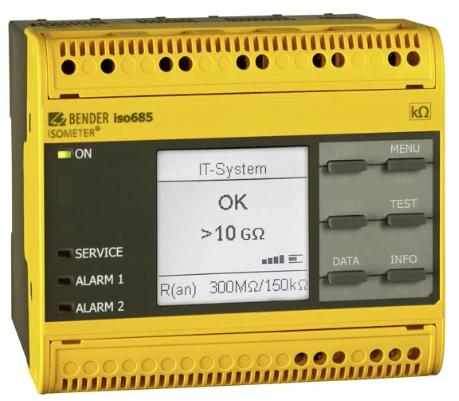

ISOMETER iso685 Bender cho hệ thống công nghiệp

Bender iso685 là một trong những dòng thiết bị giám sát cách điện có phạm vi ứng dụng rộng của hãng.

Thiết bị có thể sử dụng trong hệ thống AC, 3(N)AC, AC/DC và DC, kể cả mạng điện có tải sử dụng chỉnh lưu, inverter hoặc biến tần. Điều này đặc biệt quan trọng đối với nhà máy hiện đại vì các thành phần điện tử công suất có thể làm quá trình đo cách điện phức tạp hơn.

iso685 có các profile đo được lập trình sẵn để phù hợp với nhiều đặc tính mạng khác nhau. Thiết bị hỗ trợ Modbus TCP, Modbus RTU, web server tích hợp và bộ nhớ lưu lại lịch sử sự kiện.

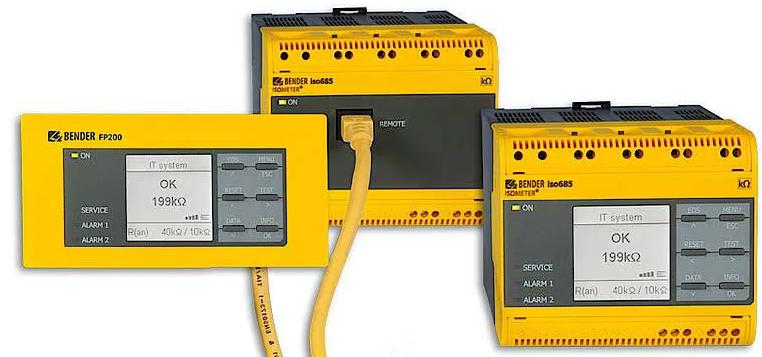

Phiên bản iso685-D có màn hình LCD đồ họa độ phân giải cao và phím điều khiển trực tiếp. Phiên bản iso685-S không có màn hình và thường được vận hành thông qua bảng điều khiển FP200.

Ngoài ra còn có phiên bản iso685-…-P, cho phép kết hợp với các thiết bị định vị lỗi cách điện EDS để tạo thành hệ thống không chỉ phát hiện lỗi mà còn xác định nhánh điện đang xảy ra lỗi.

Bender IR420 cho mạch điều khiển AC

ISOMETER IR420-D4 được thiết kế để giám sát cách điện của các mạch điều khiển AC không nối đất trong phạm vi 0–300 V.

Thiết bị có màn hình LCD đa chức năng, hai ngưỡng cảnh báo riêng biệt và hai relay báo động. Nguồn cấp phụ riêng biệt cũng cho phép IR420 tiếp tục giám sát hệ thống khi mạch cần theo dõi đang không có điện.

IR420 phù hợp với các tủ điều khiển công nghiệp, hệ thống relay, mạch contactor và những mạng AC IT tương đối đơn giản.

Đối với hệ thống có thành phần DC đáng kể, cần lựa chọn model khác phù hợp hơn vì Bender lưu ý thành phần DC có thể ảnh hưởng đến đặc tính hiển thị và đáp ứng của IR420.

Bender IR425 cho mạch AC/DC

Trong những hệ thống điều khiển có cả thành phần AC và DC, Bender IR425-D4 là lựa chọn chuyên dụng hơn.

IR425 giám sát điện trở cách điện của mạng AC/DC IT từ 0 đến 300 V. Theo Bender, các thành phần DC có trong hệ thống AC/DC không làm ảnh hưởng đến đặc tính hoạt động của thiết bị.

Thiết bị có hai ngưỡng phản hồi cài đặt độc lập, màn hình LCD và khả năng giám sát hệ thống ngay cả khi mất điện nhờ nguồn phụ riêng.

Dòng này thường gặp trong tủ điều khiển máy, hệ thống PLC, nguồn switching, van điện từ, relay và các thiết bị điều khiển sử dụng điện áp hỗn hợp AC/DC.

ISOMETER iso415R thế hệ mới

Bender iso415R thuộc dòng SmartDetect của hãng, được phát triển cho cả mạch chính và mạch điều khiển trong mạng AC, AC/DC và DC không nối đất.

Thiết bị có hai giá trị cảnh báo có thể thiết lập bằng núm xoay, ứng dụng Bender Connect hoặc giao tiếp Modbus RTU. Ngoài ra, iso415R tích hợp NFC, cho phép thực hiện một số thao tác cấu hình thuận tiện hơn trong quá trình lắp đặt và vận hành.

Thiết kế nhỏ gọn giúp iso415R phù hợp với các tủ điện có không gian hạn chế nhưng vẫn yêu cầu khả năng truyền thông với hệ thống điều khiển trung tâm.

Thiết bị giám sát cách điện Bender cho hệ thống pin

Bender phát triển nhiều ISOMETER chuyên dụng cho pin và hệ thống lưu trữ điện.

isoBAT425 được thiết kế cho hệ thống pin lên tới DC 400 V, trong khi isoES425 dành cho hệ thống lưu trữ năng lượng AC, AC/DC và DC không nối đất đến AC/DC 400 V.

Các thiết bị này có thể được sử dụng trong hệ thống battery bank, UPS công nghiệp, bộ lưu trữ năng lượng ESS và những mạng DC yêu cầu phát hiện sớm chạm đất.

Giám sát liên tục đặc biệt quan trọng với hệ thống pin vì một lỗi cách điện có thể tồn tại trong thời gian dài mà không dễ nhận biết bằng phương pháp quan sát thông thường.

Thiết bị Bender dành cho trạm sạc xe điện

Đối với trạm sạc nhanh DC, Bender cung cấp dòng isoCHA425.

isoCHA425 giám sát hệ thống DC IT từ 0 đến 400 V và được Bender định hướng cho các trạm sạc DC theo CCS hoặc CHAdeMO. Phiên bản isoCHA425HV kết hợp với coupling device AGH420-1 hoặc AGH421-1 có thể sử dụng trên hệ thống DC không nối đất đến 1.000 V.

Trong hệ thống sạc nhanh, thiết bị giám sát cách điện giúp kiểm tra mức cách ly giữa mạch DC điện áp cao và đất trước cũng như trong quá trình cấp năng lượng cho phương tiện.

ISOMETER Bender dành cho xe điện

Bender còn phát triển những thiết bị rất chuyên biệt cho hệ thống truyền động điện áp cao trên xe điện và hybrid.

Các dòng IR155-3203, IR155-3204, IR155-4203 và IR155-4204 được sử dụng để theo dõi cách điện của mạng truyền động DC không nối đất.

Đối với IR155-4203/4204, thiết bị có khả năng theo dõi hệ thống điện áp cao từ DC 0 đến 1.000 V và đo liên tục điện trở cách điện trong dải 0–10 MΩ.

Dòng iso175 là một phiên bản mới hơn dành cho hệ truyền động điện và hybrid, hỗ trợ đo cách điện trước khi hệ thống HV được cấp điện và giao tiếp CAN để tích hợp vào hệ thống điều khiển xe.

Thiết bị giám sát cách điện Bender cho đường sắt

Ngành đường sắt có yêu cầu cao về khả năng vận hành liên tục, rung động và độ tin cậy của thiết bị điện. Bender phát triển riêng dòng isoRW425 cho các mạch điện trên phương tiện đường sắt.

Thiết bị hỗ trợ hệ thống 3(N)AC, AC, AC/DC và DC từ 0–440 V, đồng thời có thể đo điện trở cách điện hoặc trở kháng cách điện tùy chế độ vận hành.

isoRW425 được thiết kế cho các ứng dụng đường sắt theo tiêu chuẩn EN 50155, phù hợp cho đầu máy, toa tàu và hệ thống điện phụ trợ trên phương tiện đường sắt.

Định vị chính xác nhánh xảy ra lỗi cách điện

Trong nhà máy có hàng chục hoặc hàng trăm nhánh tải, việc biết hệ thống đang có lỗi cách điện chưa đủ. Nhân viên bảo trì còn cần xác định lỗi nằm ở feeder, động cơ hoặc nhánh tải nào.

Bender giải quyết yêu cầu này bằng cách kết hợp ISOMETER và hệ thống EDS – Insulation Fault Location System.

Ví dụ, iso685-D-P hoặc iso685-S-P có thể làm việc cùng thiết bị định vị lỗi EDS44x và các biến dòng đo tương ứng. Khi ISOMETER phát hiện điện trở cách điện giảm, hệ thống EDS tiến hành xác định nhánh có lỗi.

Cấu hình này đặc biệt hữu ích cho nhà máy quy mô lớn, tàu biển, hệ thống điện y tế, khai khoáng và các dây chuyền không thể dừng nguồn chỉ để tìm vị trí chạm đất.

Ứng dụng thực tế của thiết bị giám sát cách điện Bender

Thiết bị giám sát cách điện Bender được sử dụng nhiều trong mạng điện công nghiệp yêu cầu khả năng cấp điện liên tục. Trong dây chuyền sản xuất, thiết bị có thể theo dõi cách điện của motor, cáp nguồn, biến tần, bộ chỉnh lưu và các mạch điều khiển.

Trong tàu biển và offshore, ISOMETER theo dõi mạng điện IT của tàu, hệ thống động lực, máy phát và các phụ tải quan trọng.

Trong khai khoáng, thiết bị hỗ trợ phát hiện suy giảm cách điện trên máy móc, băng tải và các tuyến cáp dài.

Trong bệnh viện, nguyên lý giám sát cách điện được sử dụng cho các mạng IT y tế nhằm hỗ trợ duy trì nguồn điện cho khu vực quan trọng.

Trong năng lượng tái tạo và lưu trữ điện, thiết bị được dùng cho hệ thống pin, inverter, DC bus và các mạng điện cách ly.

Ngoài ra, Bender còn có các dòng chuyên dụng cho đường sắt, xe điện, trạm sạc DC, dầu khí và các hệ thống điện công nghiệp có biến tần. Danh mục hiện tại của hãng thể hiện rõ từng ISOMETER được phát triển cho các điều kiện điện áp và ứng dụng khác nhau.

Lựa chọn thiết bị giám sát cách điện Bender phù hợp

Không nên chỉ chọn ISOMETER dựa trên điện áp nguồn. Trước tiên cần xác định hệ thống là AC, DC hay AC/DC, điện áp danh định, mạng điện có phải IT không, điện dung rò của hệ thống và thiết bị có phải làm việc với biến tần hay không.

Đối với mạch điều khiển AC đơn giản có thể xem xét IR420. Mạch điều khiển AC/DC có thể sử dụng IR425. Các hệ thống công nghiệp phức tạp, có inverter hoặc yêu cầu truyền thông thường phù hợp hơn với iso685.

Hệ thống pin, lưu trữ năng lượng, đường sắt, xe điện và trạm sạc nên lựa chọn các dòng chuyên dụng như isoBAT425, isoES425, isoRW425, IR155, iso175 hoặc isoCHA425 thay vì sử dụng một model ISOMETER phổ thông.

Việc chọn đúng thiết bị giám sát cách điện Bender giúp hệ thống theo dõi chính xác tình trạng cách điện, cảnh báo sự cố từ giai đoạn sớm và hỗ trợ đội bảo trì xác định thời điểm cần kiểm tra thiết bị trước khi lỗi phát triển thành sự cố điện nghiêm trọng.
