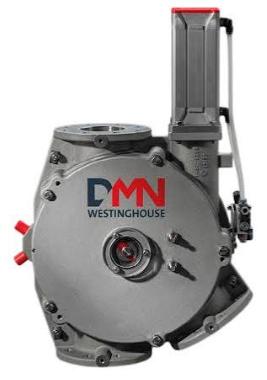

Van quay DMN-WESTINGHOUSE kiểm soát dòng bột và hạt trong hệ thống công nghiệp
Van quay DMN-WESTINGHOUSE là thiết bị chuyên dùng để kiểm soát, định lượng và cấp liệu đối với nguyên liệu dạng bột, dạng hạt hoặc vật liệu rời trong các dây chuyền sản xuất công nghiệp. Thiết bị thường được lắp phía dưới silo, phễu chứa, cyclone, bộ lọc bụi hoặc tại điểm chuyển tiếp của hệ thống vận chuyển khí động.
DMN-WESTINGHOUSE phát triển nhiều cấu hình van quay khác nhau để đáp ứng từ những ứng dụng cấp liệu thông thường đến các dây chuyền yêu cầu vệ sinh cao, chịu mài mòn, nhiệt độ cao hoặc môi trường có nguy cơ cháy nổ. Danh mục hiện tại của hãng gồm các dòng nổi bật như AL/AXL, AML, USAL, GL, SAL, BL/BXL/BXXL, MZC-I, MZC-II, MALD/MLD, DL và NR347.
Van quay DMN-WESTINGHOUSE thực hiện hai vai trò song song:
Cấp liệu / Định lượng (Metering): Xoay cánh quạt (rotor) để chuyển vật liệu khô rời từ phễu chứa xuống đường ống với lưu lượng ổn định.
Khóa áp (Airlock): Duy trì sự chênh lệch áp suất giữa hai vùng (như giữa silo chứa áp suất khí quyển và đường ống vận chuyển áp suất cao/chân không) mà không làm thất thoát khí.
Các dòng sản phẩm Van quay phổ biến của DMN-WESTINGHOUSE
| Dòng van (Series) | Đặc điểm thiết kế & Ưu điểm | Ứng dụng phổ biến |
| AL / AXL | Dòng tiêu chuẩn, mặt bích tròn/vuông, thiết kế nhỏ gọn, độ kín khí cao. | Hóa chất, chất dẻo, thực phẩm khô. |
| AML | Dòng van vệ sinh cào nhanh (Easy Clean), tháo lắp rotor không cần dụng cụ chuyên dụng. | Dược phẩm, thực phẩm, sữa bột (yêu cầu CIP/COP). |
| BL / BXL | Dòng Blow-Through, liệu rơi trực tiếp vào dòng khí nén thổi qua thân van. | Vật liệu dính, bột nhẹ, khoảng cách truyền xa. |
| DL | Dòng van có đường kính lớn, năng suất cao. | Hệ thống xi măng, khoáng sản, nhựa nguyên sinh hạt lớn. |
| USAL | Đáp ứng tiêu chuẩn an toàn chống cháy nổ ATEX, chịu áp lực sốc nhiệt/nổ. | Môi trường bụi dễ cháy nổ (bột gỗ, bột ngũ cốc, than). |
Van quay DMN-WESTINGHOUSE giữ ổn định dòng nguyên liệu
Trong một dây chuyền xử lý vật liệu rời, việc mở trực tiếp cửa xả phía dưới silo có thể khiến nguyên liệu chảy không kiểm soát, gây dao động lưu lượng và làm ảnh hưởng đến áp suất của hệ thống.
Van quay DMN-WESTINGHOUSE khắc phục vấn đề này bằng một rotor có nhiều khoang đặt bên trong thân van. Khi rotor quay, từng lượng vật liệu nhất định được đưa từ cửa nạp đến cửa xả. Quá trình diễn ra liên tục nên dòng nguyên liệu ổn định hơn.
Thiết bị có thể đảm nhiệm đồng thời nhiều chức năng như cấp liệu, định lượng, cách ly áp suất và chuyển vật liệu vào hệ thống vận chuyển khí động.
Đặc biệt trong hệ thống sử dụng khí nén để vận chuyển bột, van quay còn đóng vai trò hạn chế lượng khí rò ngược từ đường ống vào silo hoặc phễu chứa. DMN-WESTINGHOUSE xác định khả năng giảm rò khí, duy trì hiệu suất nạp cao và kiểm soát lưu lượng là những đặc tính quan trọng của nhiều dòng van quay của hãng.
Cấu tạo của van quay DMN-WESTINGHOUSE
Phần trung tâm của van quay DMN-WESTINGHOUSE là rotor. Rotor gồm nhiều cánh tạo thành các khoang chứa vật liệu. Khi rotor quay với tốc độ xác định, thể tích nguyên liệu được vận chuyển qua van có thể được kiểm soát tương đối ổn định.
Bao quanh rotor là thân van được thiết kế với khe hở kỹ thuật phù hợp. Tùy từng dòng sản phẩm, thân có thể được chế tạo bằng gang, thép không gỉ hoặc vật liệu khác để đáp ứng môi trường làm việc.
Hai đầu rotor được đỡ bằng cụm ổ trục và nắp bên. Một số dòng đặc biệt như MZC-I và MZC-II được thiết kế nhằm giúp người vận hành tiếp cận rotor thuận tiện hơn khi vệ sinh, kiểm tra hoặc bảo trì. Theo danh mục của hãng, MZC-I có kết cấu mở về một phía, trong khi MZC-II cho phép mở về hai phía.
Hệ truyền động thường gồm động cơ và hộp giảm tốc nhằm tạo tốc độ quay thấp, ổn định. Với một số ứng dụng, tốc độ rotor có thể được điều khiển bằng biến tần để thay đổi lượng nguyên liệu cấp theo yêu cầu của dây chuyền.
Van quay DMN-WESTINGHOUSE AL và AXL
AL/AXL là một trong những dòng van quay đa dụng của DMN-WESTINGHOUSE. Thiết bị được thiết kế để định lượng và vận chuyển nhiều loại nguyên liệu dạng bột hoặc dạng hạt.
Đặc điểm đáng chú ý của AL/AXL là khả năng giảm rò khí, hiệu suất nạp cao và cửa nạp có kích thước lớn so với thể tích rotor. Hãng cung cấp nhiều tùy chọn mặt bích và cấu hình nhằm thích nghi với các hệ thống khác nhau.
Theo tài liệu DMN-WESTINGHOUSE, một số cấu hình AL/AXL có thể làm việc ở nhiệt độ tới khoảng 150°C, áp suất tới 2 barg. Các tùy chọn đáp ứng EHEDG, USDA Dairy, EC 1935/2004 và ATEX cũng được hãng cung cấp cho những ứng dụng phù hợp.
Dòng này thích hợp với silo bột, dây chuyền thực phẩm, nguyên liệu nhựa, hóa chất dạng bột và nhiều hệ thống vận chuyển vật liệu rời.
Van quay DMN-WESTINGHOUSE AML
AML có một đầu mặt bích tròn và một đầu mặt bích vuông. Vì vậy ngoài chức năng cấp liệu, thiết bị còn có thể hoạt động như một bộ chuyển tiếp giữa hai dạng kết nối khác nhau trong dây chuyền.
Van AML phù hợp với việc định lượng và vận chuyển khí động đối với sản phẩm dạng bột và hạt. Dòng này có các kích thước AML 100, 150, 200, 250, 300, 350 và 400.
Tùy cấu hình, AML có thể hoạt động đến khoảng 150°C và 2 barg. Hãng cũng có các phiên bản tháo rời thuận tiện cho vệ sinh và những cấu hình phục vụ ngành thực phẩm, dược phẩm.
Van quay DMN-WESTINGHOUSE USAL
USAL được thiết kế với hai mặt bích vuông và cửa nạp lớn. Kiểu thiết kế này phù hợp với những nguyên liệu có đặc tính chảy kém hoặc những vị trí cần tiết diện cửa nạp lớn.
Các kích thước tiêu chuẩn được hãng công bố gồm USAL 200, USAL 250 và USAL 300. Thiết bị tiêu chuẩn có thể sử dụng tới khoảng 150°C, trong khi cấu hình đặc biệt có thể đạt nhiệt độ tới khoảng 400°C. Áp suất làm việc của một số cấu hình đạt tới 2 barg.
Do đó USAL có thể được cân nhắc trong những hệ thống xử lý bột nóng, nguyên liệu khó chảy hoặc những dây chuyền có yêu cầu vận hành đặc biệt.
Van quay thổi xuyên DMN-WESTINGHOUSE BL, BXL và BXXL
Khác với van kiểu vật liệu rơi thẳng xuống, BL/BXL/BXXL thuộc nhóm van quay thổi xuyên. Dòng khí vận chuyển đi trực tiếp qua vùng phía dưới rotor để cuốn nguyên liệu vào đường ống.
Kiểu cấu tạo này rất phù hợp với hệ thống vận chuyển khí động, đặc biệt khi cần cấp bột liên tục vào đường ống khí.
BL là cấu hình tiêu chuẩn, BXL có cửa nạp lớn hơn và BXXL tiếp tục mở rộng diện tích cửa nạp cho những vật liệu có khả năng chảy kém.
DMN-WESTINGHOUSE công bố các dòng này có thể được chế tạo bằng gang, thép không gỉ hoặc nhôm. Một số phiên bản hoạt động tới 150°C và 2 barg, đồng thời có các tùy chọn EHEDG, USDA Dairy và ATEX.
Van quay vệ sinh DMN-WESTINGHOUSE SAL
Đối với thực phẩm hoặc những quá trình yêu cầu kiểm soát vệ sinh nghiêm ngặt, SAL là một dòng đáng chú ý.
Van SAL được đánh bóng bề mặt bên trong và bên ngoài, rotor có thể tháo ra thuận tiện để kiểm tra và vệ sinh. Đây là dòng công suất tương đối thấp nhưng tập trung mạnh vào khả năng vệ sinh.
Các kích thước hãng đang công bố gồm SAL 50, SAL 65, SAL 80, SAL 100 và SAL 150. Nhiệt độ làm việc có thể tới khoảng 100°C, áp suất tới 1 barg tùy cấu hình. Bề mặt tiếp xúc sản phẩm có tùy chọn đáp ứng yêu cầu FDA và EC 1935/2004.
Van quay DMN-WESTINGHOUSE MALD và MLD
MALD/MLD thuộc nhóm van quay tải trung bình với kết cấu tương đối gọn. Đây là lựa chọn phù hợp cho hệ thống hút chân không, xả bao lớn, cyclone và những ứng dụng cấp liệu công nghiệp thông thường.
MALD sử dụng thân dạng AL với hai mặt bích tròn, trong khi MLD có thiết kế cho phép chuyển tiếp giữa kết nối tròn và vuông.
Theo hãng, dòng này có thể hoạt động tới khoảng 65°C, áp suất vận hành tới 1 barg và có khả năng chịu xung áp tới 10 barg trong những cấu hình được quy định. Van cũng thích hợp với điều khiển tốc độ bằng biến tần.
Van khóa bụi DMN-WESTINGHOUSE DL
DL được thiết kế riêng cho hệ thống xử lý và thu hồi bụi. Thiết bị thường được đặt dưới cyclone, bộ lọc bụi, thiết bị tách sản phẩm hoặc hệ thống định lượng.
Hai phía thân van có kiểu kết nối linh hoạt với mặt bích tròn hoặc vuông. Hãng cung cấp rotor với cánh polyurethane điều chỉnh được hoặc cánh thép vát cố định.
Dòng DL hiện có các kích thước DL 200, DL 250 và DL 300. Nhiệt độ vận hành được hãng công bố tới khoảng 70°C, áp suất tới 0,5 barg. Đáng chú ý, dòng này có các cấu hình chứng nhận ATEX nhằm phục vụ những ứng dụng có nguy cơ nổ bụi.
Van quay DMN-WESTINGHOUSE trong hệ thống vận chuyển khí động
Đây là một trong những ứng dụng quan trọng nhất của van quay DMN-WESTINGHOUSE.
Trong dây chuyền này, van nhận nguyên liệu từ silo hoặc phễu chứa và đưa một lượng vật liệu ổn định vào đường ống. Luồng khí sau đó vận chuyển vật liệu đến vị trí tiếp theo của nhà máy.
Nếu chọn van không phù hợp, khí có thể rò ngược qua rotor, làm giảm khả năng nạp đầy các khoang và ảnh hưởng đến công suất vận chuyển. Vì vậy cần xem xét đồng thời áp suất hệ thống, chênh áp qua van, tốc độ rotor và đặc tính của vật liệu.
DMN-WESTINGHOUSE phân chia sản phẩm thành kiểu rơi thẳng và thổi xuyên, giúp lựa chọn cấu hình phù hợp với từng phương thức vận chuyển.
Ứng dụng của van quay DMN-WESTINGHOUSE trong nhà máy
Van có thể được sử dụng để cấp bột từ silo xuống vít tải, đưa nguyên liệu từ cyclone xuống thùng chứa, cấp hạt vào dây chuyền sản xuất hoặc định lượng nguyên liệu vào hệ thống vận chuyển khí động.
Đối với ngành thực phẩm, van quay DMN-WESTINGHOUSE có thể xử lý bột mì, đường, tinh bột, cacao, bột sữa và ngũ cốc. Các phiên bản vệ sinh giúp việc tháo rotor và làm sạch thuận tiện hơn.
Trong ngành nhựa, thiết bị có thể xử lý hạt nhựa hoặc nguyên liệu dạng pellet. Với những hạt dễ vỡ, thiết kế rotor và tốc độ quay cần được lựa chọn để hạn chế nghiền hoặc cắt vật liệu.
Trong hóa chất và khoáng sản, yêu cầu thường tập trung vào khả năng chịu mài mòn, độ kín và vật liệu chế tạo. Với hệ thống lọc bụi, DL hoặc các cấu hình phù hợp có nhiệm vụ xả bụi nhưng vẫn duy trì mức cách ly áp suất cần thiết.
Lựa chọn van quay DMN-WESTINGHOUSE đúng thông số
Không nên lựa chọn van quay DMN-WESTINGHOUSE chỉ dựa trên đường kính đường ống. Hai hệ thống sử dụng cùng kích thước kết nối nhưng xử lý hai loại nguyên liệu khác nhau có thể cần cấu hình rotor hoàn toàn khác nhau.
Cần xác định trước tên nguyên liệu, kích thước hạt, khối lượng riêng, khả năng chảy, độ ẩm, tính mài mòn và nhiệt độ sản phẩm. Sau đó xác định lưu lượng cần cấp, áp suất phía trên và phía dưới van, chênh áp, kiểu vận chuyển và tốc độ dự kiến.
Với ngành thực phẩm hoặc dược phẩm còn phải xem xét yêu cầu vệ sinh, vật liệu thép không gỉ, độ hoàn thiện bề mặt và khả năng tháo vệ sinh. Nếu khu vực có nguy cơ nổ bụi, cấu hình ATEX phải được xác định ngay từ giai đoạn lựa chọn.
Chính vì có nhiều biến số như vậy, các dòng AL/AXL, AML, USAL, SAL, BL/BXL/BXXL, MZC, MALD/MLD và DL được DMN-WESTINGHOUSE phát triển cho những nhiệm vụ khác nhau thay vì sử dụng một loại van quay duy nhất cho mọi hệ thống.
