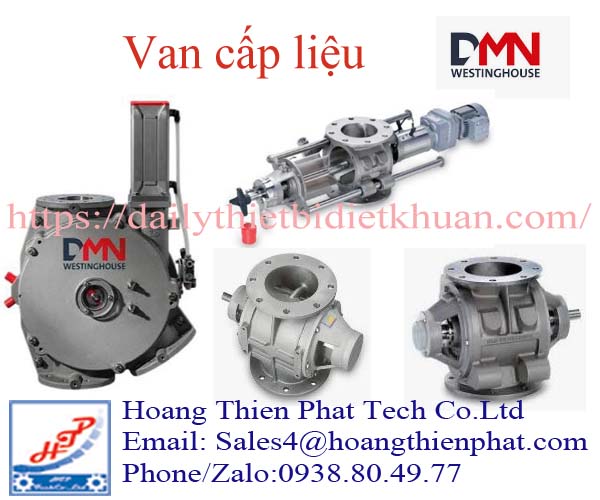

Van cấp liệu DMN-WESTINGHOUSE kiểm soát ổn định bột và hạt trong dây chuyền sản xuất
Trong các hệ thống silo, phễu chứa, cyclone hoặc dây chuyền vận chuyển nguyên liệu dạng bột, việc đưa vật liệu từ khu vực chứa sang công đoạn tiếp theo cần được kiểm soát liên tục. Van cấp liệu DMN-WESTINGHOUSE được phát triển cho chính nhiệm vụ này, giúp tiếp nhận nguyên liệu, chia vật liệu thành từng khoang và đưa xuống hệ thống với lưu lượng ổn định.
DMN-WESTINGHOUSE Việt Nam tập trung vào lĩnh vực xử lý vật liệu rời khô và sản xuất nhiều dòng van quay phục vụ cấp liệu, định lượng cũng như vận chuyển khí động. Danh mục hiện tại của hãng gồm AL/AXL, AML, USAL, GL, NR347, SAL, BL/BXL/BXXL, MZC-I, MZC-II, MALD/MLD và DL.
Khác với van đóng mở thông thường chỉ cho phép hoặc ngăn dòng vật liệu đi qua, van cấp liệu DMN-WESTINGHOUSE tạo ra chuyển động cấp nguyên liệu liên tục. Đây là đặc điểm quan trọng đối với các dây chuyền cần giữ ổn định lượng bột, hạt hoặc pellet đưa vào thiết bị phía sau.
Vai trò & Nguyên lý hoạt động
Trong dây chuyền công nghiệp, van cấp liệu DMN-WESTINGHOUSE thực hiện song song 2 chức năng quan trọng:
Cấp liệu & Định lượng (Feeding & Metering): Đưa nguyên liệu rời từ bồn chứa (Silo/Hopper) xuống hệ thống đường ống bên dưới với lưu lượng được kiểm soát chính xác nhờ chuyển động quay của guồng rotor.
Khóa áp / Kín khí (Airlock / Sealing): Ngăn chặn sự thất thoát khí nén hoặc chênh lệch áp suất giữa hai khu vực (ví dụ: giữa bồn chứa ở áp suất khí quyển và đường ống vận chuyển có áp suất cao hoặc chân không).
Các dòng van cấp liệu DMN-WESTINGHOUSE phổ biến
DMN-WESTINGHOUSE phân chia van cấp liệu theo nguyên lý xả liệu và điều kiện vệ sinh:
Van xả rơi (Drop-Through Valves) – Dòng AL, AXL, AML
Nguyên lý: Nguyên liệu rơi từ đỉnh van xuống qua các cánh rotor và tự do rơi xuống bồn chứa/đường ống phía dưới nhờ trọng lực.
Đặc điểm: Dòng AXL và AML có cửa vào (inlet) mở rộng, chống tắc nghẽn tốt cho các loại bột khó chảy hoặc có khối lượng riêng nhẹ.
Van thổi trực tiếp (Blow-Through Valves / Blowing Seals) – Dòng BL, BXL, BXXL
Nguyên lý: Dòng khí nén chạy xuyên qua phần đáy của vỏ van, thổi trực tiếp vật liệu nằm trong khoang rotor đi vào đường ống vận chuyển.
Ưu điểm: Tăng hiệu quả vận chuyển đối với vật liệu có tính bám dính nhẹ, tiết kiệm không gian lắp đặt chiều cao hệ thống.
Dòng vệ sinh nhanh (Sanitary & MZC / Dairy Execution)
Cơ cấu MZC (Easy Clean): Thiết kế thanh trượt (Slide Rails) cho phép tháo gỡ rotor ra khỏi thân van để vệ sinh, kiểm tra mà không cần dùng dụng cụ phức tạp và không làm hỏng cánh rotor.
Tiêu chuẩn: Đạt các chứng chỉ khắt khe như USDA Dairy Accepted, EHEDG, EC 1935/2004 chuyên dùng cho nhà máy sữa, dược phẩm, thực phẩm vi sinh.
Dòng van chuyên dụng khác
USAL: Thiết kế chịu lực va đập chống cháy nổ lên đến 10 bar (Explosion shock resistant), đạt tiêu chuẩn ATEX.
GL (Granular Valve): Cánh van vát góc đặc biệt thiết kế riêng cho nguyên liệu dạng hạt (hạt nhựa, ngũ cốc, cà phê), hạn chế tối đa tình trạng kẹt hạt hay nát hạt.
Van cấp liệu DMN-WESTINGHOUSE giải quyết bài toán dòng nguyên liệu không ổn định
Nguyên liệu dạng rời không phải lúc nào cũng chảy giống chất lỏng. Bột mịn có thể kết khối, vật liệu nhẹ dễ bị ảnh hưởng bởi áp suất khí, trong khi hạt lớn có thể gây kẹt tại cửa xả silo.
Nếu cửa xả mở trực tiếp, lượng vật liệu đi xuống có thể thay đổi liên tục. Khi lưu lượng quá lớn, vít tải, máy trộn hoặc đường ống phía sau dễ bị quá tải. Khi lưu lượng quá thấp, năng suất của toàn bộ dây chuyền lại giảm.
Van cấp liệu DMN-WESTINGHOUSE sử dụng rotor chia thành nhiều khoang nằm bên trong thân van. Nguyên liệu đi vào từng khoang ở phía trên, sau đó rotor quay đưa vật liệu đến cửa xả phía dưới.
Nhờ chuyển động liên tục của rotor, nguyên liệu không được xả toàn bộ cùng lúc mà được chia thành từng lượng nhỏ theo mỗi vòng quay. Đây là cơ sở để van thực hiện chức năng cấp liệu tương đối đều và có thể phối hợp với tốc độ rotor để điều chỉnh năng suất.
Một thiết bị nhưng đảm nhiệm nhiều vị trí trong hệ thống
Một ưu điểm của van cấp liệu DMN-WESTINGHOUSE là khả năng bố trí tại nhiều điểm khác nhau trong dây chuyền xử lý vật liệu rời.
Khi đặt dưới silo hoặc phễu, van kiểm soát lượng nguyên liệu đi xuống thiết bị phía dưới. Khi đặt dưới cyclone, thiết bị liên tục đưa vật liệu đã được tách khỏi luồng khí ra khỏi cyclone mà vẫn hỗ trợ duy trì điều kiện áp suất của hệ thống.
Tại bộ lọc bụi, van có thể đảm nhiệm nhiệm vụ tháo bụi liên tục. Trong dây chuyền vận chuyển khí động, van đưa bột hoặc hạt từ khu vực áp suất khác vào đường ống vận chuyển.
Chính vì vậy, khái niệm van cấp liệu DMN-WESTINGHOUSE có thể bao gồm nhiều kiểu van quay khác nhau. Việc chọn đúng thiết bị phụ thuộc vào vật liệu, công suất, áp suất và phương thức vận chuyển.
Van quay DMN-WESTINGHOUSE tại Việt Nam
Rotor quyết định trực tiếp đến quá trình cấp liệu
Bên trong van cấp liệu DMN-WESTINGHOUSE, rotor là bộ phận làm việc trực tiếp với nguyên liệu.
Các cánh rotor tạo thành nhiều khoang chứa. Khi khoang đi qua cửa nạp, nguyên liệu rơi vào bên trong. Rotor tiếp tục quay và đưa khoang chứa tới cửa xả, nơi vật liệu được giải phóng khỏi van.
Thể tích rotor, số khoang, tốc độ quay và mức độ nạp đầy đều ảnh hưởng đến công suất thực tế. Vì vậy cùng một kích thước thân van nhưng khi xử lý hai loại nguyên liệu có khối lượng riêng hoặc đặc tính chảy khác nhau, năng suất thực tế có thể khác đáng kể.
Đây cũng là lý do không nên chọn van cấp liệu DMN-WESTINGHOUSE chỉ dựa vào kích thước mặt bích hoặc đường kính đường ống.
AL và AXL dành cho nhiều hệ thống cấp bột và hạt
AL/AXL là dòng van đa dụng của DMN-WESTINGHOUSE dành cho định lượng và vận chuyển bột, hạt. Hãng thiết kế sản phẩm theo cấu trúc mô-đun để có thể tạo ra nhiều cấu hình khác nhau theo từng ứng dụng.
Dòng AXL có cửa nạp lớn hơn và đặc biệt phù hợp với những nguyên liệu có đặc tính chảy khó. Đây là yếu tố đáng chú ý khi xử lý bột dễ tạo cầu hoặc sản phẩm không dễ tự chảy xuống rotor.
Theo thông số hiện tại của nhà sản xuất, một số cấu hình AL/AXL có thể làm việc tới khoảng 150°C, áp suất tới 2 barg. Hãng cũng cung cấp các phiên bản liên quan đến những yêu cầu như EHEDG, USDA Dairy, EC 1935/2004 và ATEX tùy cấu hình cụ thể.
Nhờ đó, van cấp liệu DMN-WESTINGHOUSE AL/AXL có thể được sử dụng từ các nhà máy xử lý nguyên liệu thông thường đến ngành thực phẩm và dược phẩm có yêu cầu vệ sinh cao.
AML kết hợp cấp liệu và chuyển đổi kiểu kết nối
Trong nhiều nhà máy, cửa xả silo có dạng vuông trong khi thiết bị phía dưới sử dụng kết nối tròn. Lắp thêm một bộ chuyển đổi riêng sẽ làm tăng chiều cao và số lượng chi tiết của cụm thiết bị.
Van cấp liệu DMN-WESTINGHOUSE AML được thiết kế với một mặt bích tròn và một mặt bích vuông. Nhờ đó van vừa thực hiện nhiệm vụ cấp liệu vừa có thể đóng vai trò chuyển tiếp giữa hai dạng kết nối.
AML được hãng định hướng cho cả định lượng và vận chuyển khí động đối với nguyên liệu dạng bột, hạt. Các kích thước hiện được công bố gồm AML 100, 150, 200, 250, 300, 350 và 400. Một số cấu hình có thể làm việc tới 150°C và 2 barg.
USAL phù hợp với nguyên liệu khó chảy
Khi vật liệu có khả năng chảy kém, diện tích cửa nạp ảnh hưởng lớn đến khả năng nạp đầy rotor.
Van cấp liệu DMN-WESTINGHOUSE USAL sử dụng hai mặt bích vuông và được phát triển với cửa nạp thuận lợi cho việc tiếp nhận nguyên liệu từ phía trên. Dòng này thích hợp tại những điểm xả silo hoặc phễu có tiết diện vuông và cần duy trì dòng nguyên liệu xuống rotor.
USAL vì vậy thường được quan tâm khi xử lý bột hoặc vật liệu có đặc tính dòng chảy phức tạp, nơi một cửa nạp quá nhỏ có thể làm giảm hiệu suất nạp của van.
BL, BXL và BXXL đưa nguyên liệu trực tiếp vào dòng khí
Một hệ thống vận chuyển khí động không chỉ cần làm cho nguyên liệu rơi xuống mà còn phải đưa vật liệu vào luồng khí vận chuyển một cách hiệu quả.
DMN-WESTINGHOUSE phát triển BL/BXL/BXXL theo kiểu thổi xuyên. Thay vì chỉ xả nguyên liệu bằng trọng lực xuống phía dưới, dòng khí đi qua khu vực van và hỗ trợ đưa nguyên liệu trực tiếp vào đường ống.
Hãng xếp BL/BXL/BXXL vào nhóm van quay chính xác kiểu thổi xuyên, trong khi phần lớn các dòng còn lại thuộc kiểu nguyên liệu rơi xuyên qua van bằng trọng lực.
Kiểu thiết kế này đặc biệt hữu ích với bột mịn hoặc nguyên liệu nhẹ cần được vận chuyển xa bằng khí nén.
SAL tập trung vào những dây chuyền yêu cầu vệ sinh
Trong nhà máy thực phẩm, sữa hoặc dược phẩm, khả năng cấp liệu chỉ là một phần của yêu cầu. Các bề mặt tiếp xúc sản phẩm còn phải thuận tiện cho vệ sinh và hạn chế khu vực lưu giữ vật liệu.
Van cấp liệu DMN-WESTINGHOUSE SAL thuộc nhóm van quay vệ sinh tải nặng của hãng. Đây là dòng được phát triển cho những khu vực mà việc làm sạch thiết bị và kiểm soát nhiễm chéo đóng vai trò quan trọng.
Đối với bột sữa, đường, tinh bột, nguyên liệu thực phẩm hoặc thành phần dược phẩm, thiết kế vệ sinh của van có thể quan trọng không kém công suất cấp liệu.
DMN-WESTINGHOUSE hiện cung cấp sản phẩm cho nhiều ngành như sữa, thực phẩm, dược phẩm, nhựa, hóa chất, thức ăn chăn nuôi, thức ăn thú cưng, sinh khối, khoáng sản, mỹ phẩm và nguyên liệu pin.
MZC-I và MZC-II thuận tiện cho công việc bảo trì
Ở những dây chuyền phải đổi sản phẩm thường xuyên hoặc kiểm tra bên trong van định kỳ, thời gian tháo lắp thiết bị ảnh hưởng trực tiếp đến thời gian dừng máy.
DMN-WESTINGHOUSE phát triển dòng MZC-I với thiết kế mở một phía và MZC-II có khả năng mở hai phía. Cấu trúc này tạo điều kiện tiếp cận khu vực rotor phục vụ kiểm tra, vệ sinh và bảo trì.
Đây là điểm đáng cân nhắc khi van cấp liệu DMN-WESTINGHOUSE được lắp trên dây chuyền sản xuất liên tục, nơi doanh nghiệp muốn giảm thời gian dừng thiết bị để bảo dưỡng.
MALD và MLD cho các nhiệm vụ cấp liệu tải trung bình
Không phải ứng dụng nào cũng yêu cầu van tải nặng.
DMN-WESTINGHOUSE phân loại MALD/MLD vào nhóm van quay tải trung bình. Dòng sản phẩm này có thể sử dụng cho các điểm cấp liệu, hệ thống hút chân không, cyclone hoặc những dây chuyền xử lý vật liệu rời có điều kiện vận hành vừa phải.
Việc có cả dòng tải trung bình và tải nặng cho phép người thiết kế hệ thống lựa chọn thiết bị phù hợp hơn thay vì sử dụng cấu hình quá lớn so với yêu cầu thực tế.
DL chuyên cho vị trí xả bụi
Một ứng dụng đặc biệt khác của van cấp liệu DMN-WESTINGHOUSE là tháo bụi dưới thiết bị lọc.
Dòng DL được hãng xác định là van quay khóa bụi. Van có thể bố trí dưới cyclone hoặc thiết bị thu bụi để đưa phần vật liệu tích tụ ra ngoài liên tục mà không cần mở toàn bộ cửa xả.
Trong các nhà máy xi măng, khoáng sản, thực phẩm, hóa chất hoặc các dây chuyền sử dụng hệ thống lọc bụi trung tâm, kiểu thiết bị này giúp kết nối quá trình thu bụi với công đoạn chứa hoặc xử lý tiếp theo.
Van cấp liệu DMN-WESTINGHOUSE và khả năng định lượng
Một điểm cần phân biệt là van cấp liệu quay không phải lúc nào cũng thay thế hoàn toàn cho cân định lượng chính xác.
Lượng vật liệu qua van chịu ảnh hưởng của thể tích khoang rotor, tốc độ quay, khối lượng riêng, khả năng nạp đầy và đặc tính dòng chảy của sản phẩm.
Tuy nhiên, trong những dây chuyền yêu cầu dòng nguyên liệu tương đối ổn định, tốc độ rotor có thể được kiểm soát để điều chỉnh lượng cấp. Đây là lý do hãng mô tả nhiều dòng van của mình là thiết bị dành cho cả định lượng và vận chuyển bột, hạt.
Khi yêu cầu chính xác cao, van cấp liệu DMN-WESTINGHOUSE có thể được kết hợp với cân, cảm biến khối lượng hoặc hệ thống điều khiển phía ngoài.
Chọn van cấp liệu DMN-WESTINGHOUSE theo vật liệu thay vì chỉ theo kích thước
Khâu lựa chọn nên bắt đầu từ chính nguyên liệu cần xử lý.
Bột mì và hạt nhựa không có cùng đặc tính dòng chảy. Bột sữa yêu cầu vệ sinh khác với bột khoáng. Vật liệu mài mòn cũng tạo ra yêu cầu khác so với nguyên liệu mềm hoặc dễ vỡ.
Tiếp theo cần xác định công suất mong muốn, khối lượng riêng, kích thước hạt, độ ẩm, nhiệt độ, áp suất, chênh áp, phương thức vận chuyển và yêu cầu vệ sinh.
Nếu hệ thống vận chuyển bằng khí nén, cần xác định van kiểu rơi xuyên hay thổi xuyên. DMN-WESTINGHOUSE mô tả van kiểu rơi xuyên phù hợp khi vật liệu rơi qua van bằng trọng lực, trong khi kiểu thổi xuyên được thiết kế cho hệ thống mà luồng khí hỗ trợ đưa vật liệu đi.
Cuối cùng mới lựa chọn kích thước van, rotor, vật liệu thân, kiểu truyền động, tốc độ quay, seal và các tùy chọn chứng nhận cần thiết.
Van cấp liệu DMN-WESTINGHOUSE trong dây chuyền vật liệu rời hiện đại
Điểm quan trọng của van cấp liệu DMN-WESTINGHOUSE không nằm riêng ở thao tác đóng hoặc mở dòng vật liệu. Thiết bị tạo ra một điểm chuyển giao được kiểm soát giữa silo, phễu, cyclone, bộ lọc bụi và hệ thống vận chuyển phía sau.
Với nhiều dòng như AL/AXL, AML, USAL, GL, SAL, BL/BXL/BXXL, MZC-I, MZC-II, MALD/MLD và DL, DMN-WESTINGHOUSE có thể đáp ứng nhiều cách bố trí dây chuyền khác nhau, từ cấp liệu bằng trọng lực đến vận chuyển khí động và các quá trình yêu cầu vệ sinh cao.
Vì vậy, khi lựa chọn van cấp liệu DMN-WESTINGHOUSE, thông tin về nguyên liệu và điều kiện vận hành cần được xem xét trước model. Việc xác định chính xác các thông số này giúp lựa chọn rotor và cấu hình van phù hợp, duy trì dòng vật liệu ổn định và hạn chế sự cố kẹt hoặc cấp liệu không đều.
