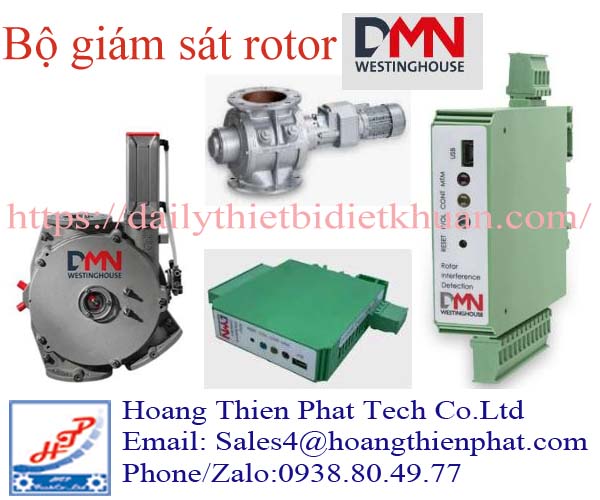

Bộ giám sát rotor DMN-WESTINGHOUSE – Phát hiện va chạm và bảo vệ van quay RID 3.0
Trong hệ thống vận chuyển bột và hạt, van quay thường phải hoạt động liên tục trong thời gian dài với khe hở cơ khí rất nhỏ giữa rotor và thân van. Khi có dị vật đi vào, vật liệu tích tụ bất thường hoặc rotor xuất hiện sai lệch, nguy cơ rotor chạm vào thân van có thể xảy ra. Bộ giám sát rotor DMN-WESTINGHOUSE được phát triển để phát hiện sớm những hiện tượng này trước khi chúng gây hư hỏng nghiêm trọng cho thiết bị.
Dòng sản phẩm hiện tại của hãng là Rotor Interference Detection RID 3.0. Thiết bị theo dõi tình trạng tiếp xúc giữa rotor, thân van và nắp đầu, sau đó phát cảnh báo khi nhận thấy dấu hiệu kim loại chạm kim loại hoặc vật liệu tích tụ bất thường. DMN-WESTINGHOUSE thiết kế RID 3.0 như một lớp giám sát bổ sung dành cho các van quay hoạt động trong dây chuyền thực phẩm, dược phẩm, hóa chất, nhựa và nhiều hệ thống xử lý vật liệu rời khác.
Nguyên lý hoạt động
Hệ thống RID đo liên tục điện trở tiếp xúc giữa các cánh rotor và thân van (Housing / End Covers) với tần số đo cao (1000 Hz ở thế hệ RID 3.0):
Phát hiện va chạm kim loại (Metal-to-Metal - MTM): Khi rotor bị lệch trục, hỏng ổ bi hoặc có dị vật chui vào van làm cánh rotor chạm vào vỏ van, điện trở sụt giảm đột ngột. RID ngay lập tức phát tín hiệu báo động hoặc ngắt nguồn van tự động để tránh mài mòn sinh ra phoi kim loại rơi vào dây chuyền sản phẩm.
Phát hiện tích tụ vật liệu (Contamination/Build-up): Nhận biết lớp bột/vật liệu bị đóng bám dính giữa cánh rotor và thân van thông qua biến đổi trở kháng, giúp người vận hành lên kế hoạch vệ sinh (CIP - Clean-In-Place) kịp thời.
Bộ giám sát rotor DMN-WESTINGHOUSE tập trung vào một sự cố rất khó quan sát
Rotor của van quay nằm hoàn toàn bên trong thân van. Trong điều kiện vận hành bình thường, người vận hành gần như không thể quan sát trực tiếp khoảng cách giữa cánh rotor và bề mặt trong của thân van.
Nếu một vật cứng lọt vào van, rotor có thể bị tác động và thay đổi vị trí. Khi đó mép rotor có nguy cơ tiếp xúc với thân hoặc nắp bên.
Sự tiếp xúc ban đầu đôi khi rất nhỏ và chưa đủ để làm van dừng ngay. Tuy nhiên nếu tình trạng tiếp tục, bề mặt kim loại có thể bị mài mòn, rotor biến dạng và những hạt kim loại có thể lẫn vào nguyên liệu.
Bộ giám sát rotor DMN-WESTINGHOUSE RID 3.0 được thiết kế để phát hiện chính hiện tượng này. Hãng cho biết hệ thống có khả năng nhận biết rất chính xác tiếp xúc không mong muốn giữa rotor với thân hoặc nắp đầu của van quay
RID 3.0 không đo tốc độ rotor mà theo dõi điều kiện tiếp xúc
Tên gọi “bộ giám sát rotor” đôi khi dễ khiến người dùng hiểu rằng thiết bị chỉ theo dõi tốc độ quay. Tuy nhiên chức năng cốt lõi của RID 3.0 khác với cảm biến tốc độ thông thường.
RID là viết tắt của Rotor Interference Detection, tức hệ thống phát hiện sự cản trở hoặc tiếp xúc bất thường của rotor.
Thiết bị theo dõi đặc tính điện của mạch liên quan đến rotor và thân van. Khi xuất hiện tiếp xúc bất thường giữa các bộ phận kim loại, giá trị điện trở thay đổi và bộ RID xử lý tín hiệu này để xác định tình trạng sự cố.
Nhờ nguyên lý đó, bộ giám sát rotor DMN-WESTINGHOUSE có thể phát cảnh báo trước khi sự cọ xát phát triển thành hư hỏng cơ khí nghiêm trọng.
Bộ giám sát rotor DMN-WESTINGHOUSE RID 3.0 chính xác hơn thế hệ trước
Một trong những cải tiến đáng chú ý của RID 3.0 là khả năng đo điện trở.
DMN-WESTINGHOUSE Việt Nam công bố RID 3.0 có phép đo điện trở chính xác hơn 50 lần so với các thế hệ trước. Mức cải thiện này giúp hệ thống nhận biết những thay đổi rất nhỏ liên quan đến tiếp xúc rotor.
RID 3.0 còn có chức năng hiệu chuẩn để loại trừ ảnh hưởng của điện trở từ dây dẫn, barrier Zener và các linh kiện điện khác trong hệ thống. Nhờ vậy thiết bị tập trung tốt hơn vào tín hiệu thực sự cần giám sát thay vì bị ảnh hưởng bởi toàn bộ điện trở của mạch.
Đây là yếu tố quan trọng trong những hệ thống có dây tín hiệu dài hoặc có nhiều thiết bị bảo vệ điện lắp giữa cảm biến và bộ điều khiển.
Phát hiện hai nhóm vấn đề: tiếp xúc kim loại và tích tụ sản phẩm
Bộ giám sát rotor DMN-WESTINGHOUSE RID 3.0 không chỉ phục vụ một tình huống duy nhất.
Hệ thống được hãng thiết kế để cảnh báo cả tiếp xúc kim loại với kim loại và sự tích tụ sản phẩm.
Tiếp xúc kim loại có thể xảy ra khi rotor bị biến dạng, vòng bi xuất hiện độ rơ, có dị vật lớn đi vào van hoặc một chi tiết cơ khí không còn giữ được vị trí ban đầu.
Trong khi đó, vật liệu tích tụ có thể xuất hiện khi sản phẩm bám lên bề mặt bên trong, đặc biệt với bột mịn, sản phẩm ẩm hoặc nguyên liệu dễ bám dính.
Hai tình trạng này có nguyên nhân khác nhau nhưng đều có khả năng tác động đến khe hở giữa rotor và thân van.
RID 3.0 cho phép hệ thống điều khiển nhận biết sớm sự thay đổi thay vì chỉ phát hiện sau khi van đã phát ra tiếng cọ sát hoặc bị kẹt hoàn toàn.
Bảo vệ chất lượng sản phẩm trong ngành thực phẩm và dược phẩm
Một trong những lý do bộ giám sát rotor DMN-WESTINGHOUSE có giá trị trong dây chuyền thực phẩm là khả năng hỗ trợ giảm nguy cơ nhiễm kim loại.
Nếu rotor chạm liên tục vào thân van, sự ma sát có thể làm phát sinh các hạt kim loại rất nhỏ. Những hạt này có nguy cơ đi cùng nguyên liệu xuống công đoạn phía sau.
Đại lý DMN-WESTINGHOUSE tại Việt Nam xác định chức năng của RID là phát hiện tiếp xúc không mong muốn để giúp ngăn ngừa cả hư hỏng van quay DMN-WESTINGHOUSE và nguy cơ nhiễm bẩn sản phẩm.
Trong dây chuyền xử lý bột sữa, bột thực phẩm, nguyên liệu dinh dưỡng hoặc dược phẩm, việc phát hiện sự cố ở giai đoạn sớm có thể đặc biệt quan trọng vì một vấn đề cơ khí nhỏ có thể ảnh hưởng tới cả một mẻ sản phẩm lớn.
RID 3.0 phù hợp hơn với quy trình vệ sinh CIP
Các nhà máy thực phẩm và dược phẩm thường vệ sinh thiết bị bằng quy trình CIP. Trong giai đoạn này, nước hoặc dung dịch vệ sinh có thể làm thay đổi các đặc tính điện tạm thời của hệ thống.
Nếu bộ giám sát không phân biệt tốt điều kiện vệ sinh và sự cố thực tế, nó có thể tạo ra nhiều cảnh báo giả.
DMN-WESTINGHOUSE cho biết RID 3.0 tạo ít cảnh báo sai trong quá trình CIP hơn các thế hệ RID trước.
Đây là cải tiến đáng chú ý đối với những dây chuyền thường xuyên vệ sinh tại chỗ, bởi một hệ thống cảnh báo chỉ thực sự hữu ích khi tín hiệu cảnh báo có độ tin cậy cao.
EtherNet/IP giúp RID 3.0 tham gia trực tiếp vào hệ thống tự động hóa
Ở các thế hệ giám sát hiện đại, phát hiện sự cố tại chỗ chưa đủ. Thông tin cần được truyền về PLC, phòng điều khiển hoặc hệ thống quản lý của nhà máy.
Bộ giám sát rotor DMN-WESTINGHOUSE RID 3.0 hỗ trợ EtherNet/IP và tín hiệu 4–20 mA, cho phép tích hợp vào hệ thống tự động hóa.
EtherNet/IP giúp truyền thông tin qua mạng công nghiệp, trong khi tín hiệu 4–20 mA phù hợp với những hệ thống điều khiển sử dụng kiến trúc analog truyền thống.
Nhờ khả năng kết nối này, cảnh báo từ RID không nhất thiết chỉ xuất hiện cạnh van. Người vận hành có thể nhận thông tin từ xa và theo dõi tình trạng thiết bị trong thời gian thực.
Đây là lợi thế đáng kể tại nhà máy có hàng chục hoặc hàng trăm thiết bị phân bố trên nhiều khu vực khác nhau.
Bộ giám sát rotor DMN-WESTINGHOUSE hỗ trợ bảo trì dự phòng
Không phải mọi cảnh báo đều có nghĩa là rotor đã hỏng.
Một tín hiệu bất thường có thể là dấu hiệu sớm của vòng bi xuống cấp, vật liệu bắt đầu tích tụ hoặc có dị vật ảnh hưởng tới chuyển động rotor.
Nếu phát hiện ở giai đoạn đầu, bộ phận bảo trì có thể kiểm tra thiết bị trong thời gian dừng máy theo kế hoạch thay vì chờ đến khi van bị kẹt.
Vì vậy bộ giám sát rotor DMN-WESTINGHOUSE có thể đóng vai trò quan trọng trong chiến lược bảo trì dự phòng.
Thay vì chỉ dựa vào kiểm tra định kỳ theo số giờ chạy, doanh nghiệp có thêm thông tin trực tiếp về tình trạng hoạt động thực tế của rotor.
Điều này đặc biệt hữu ích với những van quay nằm ở các vị trí quan trọng như cửa xả silo chính, dưới cyclone hoặc ngay trước hệ thống vận chuyển khí động.
Công cụ dịch vụ giúp kiểm tra và điều chỉnh RID 3.0 tại hiện trường
DMN-WESTINGHOUSE cung cấp RID Service Tool để hỗ trợ kỹ thuật viên trong quá trình vận hành và bảo trì.
Theo trang hỗ trợ chính thức của hãng, công cụ này có thể kết nối với RID thông qua cáp USB để đọc trạng thái thiết bị, điều chỉnh tham số, tinh chỉnh hệ thống và phục vụ xử lý sự cố tại hiện trường.
RID 3.0 cũng có hệ thống đèn LED trạng thái ở mặt trước. Các đèn này giúp kỹ thuật viên nhanh chóng nhận biết tình trạng hoạt động hoặc nguyên nhân cảnh báo.
DMN-WESTINGHOUSE duy trì riêng trang hỗ trợ kỹ thuật cho RID, trong đó có tài liệu hướng dẫn sử dụng, hướng dẫn xử lý sự cố, Service Tool, tệp EDS và firmware. Tính đến năm 2026, hãng vẫn tiếp tục cập nhật firmware và tài liệu kết nối cho RID 3.0
Có thể thiết lập mức phát hiện phù hợp với từng hệ thống
RID 3.0 không phải thiết bị chỉ có một ngưỡng cố định.
Theo tài liệu hướng dẫn của hãng, người sử dụng có thể điều chỉnh các tham số như mức phát hiện, thời gian phát hiện tối thiểu, số lần xảy ra sự kiện, khoảng thời gian đánh giá và ngưỡng tín hiệu 4–20 mA thông qua giao diện web hoặc công cụ dịch vụ USB.
Ví dụ, tài liệu mặc định của RID 3.0 sử dụng mức phát hiện tiếp xúc kim loại là 50 Ω, trong khi chức năng phát hiện nhiễm hoặc tích tụ sản phẩm sử dụng ngưỡng mặc định khác. Đây là thông số cấu hình ban đầu, không có nghĩa mọi dây chuyền đều phải giữ nguyên các giá trị này.
Việc thay đổi tham số cần được thực hiện dựa trên cấu hình van và điều kiện vận hành cụ thể.
Bộ RID 3.0 có Part Number 22464112
Phiên bản RID 3.0 hiện được tài liệu DMN-WESTINGHOUSE xác định với Part Number 22464112. Manual của hãng ghi rõ tên sản phẩm là Rotor Interference Detection RID 3.0.
Trên thiết bị có hai cổng mạng EtherNet/IP, cổng USB-C và các đèn báo trạng thái phục vụ quá trình vận hành và kiểm tra.
Khi cần yêu cầu báo giá hoặc thay thế bộ giám sát rotor DMN-WESTINGHOUSE, nên cung cấp ít nhất thông tin về RID 3.0, Part Number, model van quay đang sử dụng và hình ảnh nhãn thiết bị hiện hữu.
Bộ giám sát rotor DMN-WESTINGHOUSE hoạt động cùng van quay như thế nào
Trong vận hành bình thường, rotor quay bên trong thân van mà không chạm vào bề mặt xung quanh. Khe hở được thiết kế đủ nhỏ để duy trì hiệu suất nhưng vẫn tránh tiếp xúc cơ khí.
Khi hệ thống xuất hiện dị vật, hư hỏng rotor hoặc vấn đề cơ khí, một vị trí trên rotor có thể chạm vào thân hoặc nắp bên.
RID 3.0 nhận biết sự thay đổi điện trở do tiếp xúc này. Bộ điều khiển xử lý tín hiệu, so sánh với các tham số đã cài đặt và tạo cảnh báo khi điều kiện đáp ứng tiêu chí phát hiện.
Thông tin sau đó có thể được truyền về hệ thống điều khiển thông qua EtherNet/IP hoặc 4–20 mA. Người vận hành có thể sử dụng cảnh báo đó để dừng van, kiểm tra thiết bị hoặc thực hiện quy trình bảo trì phù hợp.
Nhờ vậy bộ giám sát rotor DMN-WESTINGHOUSE bổ sung khả năng theo dõi trực tiếp cho một bộ phận vốn nằm hoàn toàn bên trong thân van.
Những vị trí nên cân nhắc sử dụng RID 3.0
RID 3.0 đặc biệt có giá trị tại những van quay mà sự cố có thể gây ảnh hưởng lớn đến dây chuyền.
Một ví dụ là van nằm dưới silo nguyên liệu chính. Nếu van bị hỏng, toàn bộ hệ thống cấp liệu phía sau có thể phải dừng.
Tại dây chuyền thực phẩm, RID giúp tăng khả năng phát hiện tình trạng tiếp xúc kim loại trước khi sản phẩm tiếp tục đi sâu vào quy trình.
Trong hệ thống vận chuyển khí động, rotor phải làm việc dưới điều kiện chênh áp và tốc độ vận hành liên tục. Việc nhận biết sớm bất thường giúp giảm nguy cơ hư hỏng lan sang thân van hoặc hệ truyền động.
Thiết bị cũng phù hợp với những dây chuyền tự động hóa cao, nơi người vận hành không thường xuyên kiểm tra trực tiếp từng van.
RID 3.0 giúp biến van quay thành thiết bị có khả năng tự giám sát tốt hơn
Van quay truyền thống chủ yếu là thiết bị cơ khí. Người vận hành thường chỉ biết có vấn đề khi xuất hiện rung động, tiếng ồn, giảm năng suất hoặc van dừng hoàn toàn.
Sự xuất hiện của bộ giám sát rotor DMN-WESTINGHOUSE RID 3.0 bổ sung một lớp thông tin mới cho quá trình vận hành.
Hệ thống có thể nhận biết các tín hiệu liên quan đến tiếp xúc kim loại, tích tụ sản phẩm và truyền cảnh báo trực tiếp về mạng điều khiển. Với khả năng đo điện trở được nâng cao, hiệu chuẩn điện trở hệ thống, EtherNet/IP, 4–20 mA và Service Tool, RID 3.0 hướng đến việc phát hiện vấn đề ngay từ giai đoạn đầu.
Đối với những nhà máy đang sử dụng van quay DMN-WESTINGHOUSE trong dây chuyền bột, hạt và vật liệu rời, đây là thiết bị hỗ trợ đáng chú ý cho mục tiêu bảo vệ van, giảm thời gian dừng máy và kiểm soát nguy cơ nhiễm kim loại vào sản phẩm.
