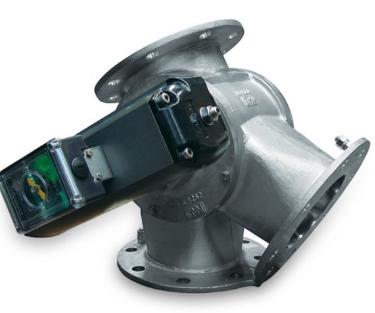

Van chuyển hướng DMN-WESTINGHOUSE điều phối dòng bột và hạt trong hệ thống vận chuyển
Trong một dây chuyền xử lý vật liệu rời, nguyên liệu không phải lúc nào cũng đi từ một điểm cố định đến một điểm duy nhất. Một silo có thể cần cấp nguyên liệu cho nhiều bồn chứa, một đường vận chuyển có thể phải phân phối bột đến nhiều khu vực sản xuất, hoặc nhiều nguồn nguyên liệu cần được dẫn về cùng một thiết bị tiếp nhận. Van chuyển hướng DMN-WESTINGHOUSE được thiết kế để thực hiện chính nhiệm vụ điều phối dòng vật liệu này.
Thay vì tập trung vào chức năng đóng mở như van công nghiệp thông thường, van chuyển hướng DMN-WESTINGHOUSE thay đổi đường đi của bột, hạt và vật liệu rời giữa các nhánh đường ống. DMN-WESTINGHOUSE hiện chia nhóm sản phẩm này thành bốn nguyên lý kết cấu chính gồm dạng nút xoay, dạng ống chuyển hướng, dạng cánh và dạng bi. Danh mục hãng có các dòng PTD, SPTD, SPTDS, GPD, 2-TDV, 3-TDV, M-TDV, FDV và BTD.
Phân loại van chuyển hướng DMN-WESTINGHOUSE
DMN-WESTINGHOUSE Việt Nam chia van chuyển hướng thành 4 nhóm chính dựa trên cấu tạo và ứng dụng:
Dạng Côn / Lõi Xoay (Plug-type Diverter)
Thiết kế đa năng, khả năng kín khí tuyệt vời, hoạt động tốt trong các đường ống vận chuyển khí nén dải áp suất cao (lên đến 3-6 bar).
PTD-II (Dual Pipe Plug Diverter): Van 2 đường ống song song, phù hợp cho cả chuyển hướng vật liệu (diverging) và hội tụ dòng vật liệu (converging).
SPTD / SPTDS (Single Pipe Plug Diverter): Thiết kế lõi đơn gọn nhẹ, đường chuyển hướng mượt giúp giảm tối đa mài mòn và vỡ hạt.
GPD (Gravity Plug Diverter): Chuyên dùng cho các ứng dụng xả trọng lực không áp suất, thiết kế tháo lắp nhanh (demountable) dễ vệ sinh.
Dạng Ống Chuyển Hướng (Tube-type Diverter)
Đặc trưng với đường ống bên trong đường kính không đổi (Smooth bore design), không gây chẽn dòng hay đọng vật liệu, rất thích hợp cho ngành thực phẩm, sữa và dược phẩm.
2-TDV / 3-TDV (Tube Diverter Valve): Cho phép chuyển hướng đến 2 hoặc 3 vị trí đích.
M-TDV (Multiport Tube Diverter): Van chuyển hướng nhiều cổng (Multi-port), tối ưu không gian lắp đặt khi cần phân phối vật liệu đến nhiều silo/phễu chứa.
Dạng Lá Lật / Lưỡi Gà (Flap-type Diverter)
FDV (Flap Diverter Valve): Cấu tạo đơn giản, kích thước nhỏ gọn, tổn thất áp suất thấp. Thích hợp cho dòng chảy trọng lực hoặc hệ thống vận chuyển khí nén áp suất thấp.
Dạng Bi Chịu Lực (Ball-type Diverter)
BTD (Ball Type Diverter): Thiết kế cho các ứng dụng tải nặng (Heavy-duty), chịu mài mòn cao (như hạt khoáng sản, tro bay, xi măng) hoặc môi trường nhiệt độ và áp suất cực cao.
Khi một đường vận chuyển phải phục vụ nhiều điểm nhận nguyên liệu
Hãy hình dung một hệ thống có một silo bột nhưng phía sau là ba bồn phối trộn khác nhau. Nếu mỗi bồn phải sử dụng một đường vận chuyển hoàn toàn độc lập, số lượng đường ống, phụ kiện và không gian lắp đặt sẽ tăng đáng kể.
Khi bố trí van chuyển hướng DMN-WESTINGHOUSE, dòng nguyên liệu có thể được điều hướng tới nhánh cần sử dụng ở từng thời điểm. Sau khi hoàn thành quá trình nạp cho bồn thứ nhất, van chuyển sang vị trí khác để đưa nguyên liệu đến bồn tiếp theo.
Nguyên lý này đặc biệt hữu ích trong hệ thống vận chuyển khí động. Bột hoặc hạt được dòng khí đưa đi với tốc độ tương đối cao, vì vậy bộ phận chuyển hướng phải tạo được đường đi phù hợp mà không làm cản trở quá mức dòng vật liệu.
DMN-WESTINGHOUSE Việt Nam phát triển dòng van chuyển hướng dành riêng cho quá trình thay đổi đường ống vận chuyển bột và pellet, đồng thời lựa chọn kiểu van dựa trên tính chất vật liệu và điều kiện của từng ứng dụng.
Bốn kiểu chuyển hướng tạo nên sự khác biệt của DMN-WESTINGHOUSE
Thay vì sử dụng một thiết kế cho mọi dây chuyền, van chuyển hướng DMN-WESTINGHOUSE được chia theo cơ chế làm việc. Đây là điểm quan trọng khi lựa chọn sản phẩm vì bột mịn, hạt nhựa, nguyên liệu thực phẩm và vật liệu mài mòn không phản ứng giống nhau khi đổi hướng.
Dạng nút xoay dành cho dòng bột và hạt cần đường dẫn ổn định
Nhóm dạng nút xoay gồm PTD, SPTD, SPTDS và GPD.
Bên trong van sử dụng bộ phận chuyển hướng dạng nút được gia công với đường dẫn phù hợp. Khi cơ cấu xoay thay đổi vị trí, dòng vật liệu được nối tới cửa ra tương ứng.
Ưu điểm của thiết kế này là hình thành đường chuyển tiếp tương đối liên tục giữa các nhánh. Điều đó đặc biệt quan trọng trong hệ thống vận chuyển khí động, nơi thay đổi tiết diện hoặc góc chuyển dòng đột ngột có thể làm tăng tổn thất áp suất và ảnh hưởng đến nguyên liệu.
Theo DMN-WESTINGHOUSE, PTD được thiết kế đặc biệt để chuyển hướng bột và pellet trong hệ thống vận chuyển khí động với mục tiêu hạn chế sự suy giảm chất lượng của sản phẩm. SPTD là dòng chuyển hướng dạng nút dùng cho nhiệm vụ phân dòng, trong khi SPTDS được phát triển cho các kích thước nhỏ hơn.
GPD dành cho hệ thống chuyển hướng bằng trọng lực
Không phải mọi dây chuyền đều sử dụng khí nén. Có nhiều vị trí mà vật liệu đơn giản rơi từ silo hoặc thiết bị phía trên xuống đường ống phía dưới nhờ trọng lực.
Trong trường hợp này, van cấp liệu GPD DMN-WESTINGHOUSE là một cấu hình đáng chú ý.
Hãng mô tả GPD là van chuyển hướng hai chiều dạng nút có khả năng tháo rời, dành cho hệ thống trọng lực. Cấu tạo hướng tới khả năng tiếp cận và vệ sinh nhanh, phù hợp với những dây chuyền cần làm sạch thường xuyên và muốn giảm thời gian dừng thiết bị.
Vì vậy, khi tìm van chuyển hướng DMN-WESTINGHOUSE cho đường xả phía dưới silo, phễu hoặc máy chế biến, cần xác định rõ vật liệu đang được vận chuyển bằng khí hay chỉ rơi tự do.
2-TDV và 3-TDV chuyển cả đường dẫn bên trong van
Một hướng thiết kế khác của DMN-WESTINGHOUSE là van chuyển hướng dạng ống.
Ở loại này, một đoạn ống nằm bên trong thiết bị thay đổi vị trí để kết nối cửa vào với cửa ra cần thiết. Nhờ đó vật liệu di chuyển qua một đường dẫn xác định thay vì đập trực tiếp vào một cánh chuyển hướng.
2-TDV được thiết kế cho quá trình vận chuyển khí động của bột hoặc pellet giữa hai vị trí. 3-TDV mở rộng khả năng này để phục vụ ba điểm kết nối.
Theo tài liệu danh mục của DMN-WESTINGHOUSE, 2-TDV và 3-TDV được cung cấp trong nhiều kích thước từ khoảng DN40 đến DN125 tùy phiên bản.
Điểm đáng chú ý ở thiết kế dạng ống là khả năng tạo tuyến dẫn vật liệu khá rõ ràng. Đây có thể là yếu tố quan trọng với những sản phẩm dễ vỡ, pellet hoặc hạt cần hạn chế va đập trong quá trình đổi hướng.
M-TDV giải quyết hệ thống có nhiều điểm đến
Khi chỉ có hai hoặc ba điểm nhận vật liệu, hệ thống chuyển hướng tương đối đơn giản. Nhưng tại các nhà máy lớn, một đường cấp trung tâm có thể phải phân phối nguyên liệu cho hàng loạt silo, máy trộn hoặc thiết bị sản xuất khác nhau.
Trong trường hợp này, lắp nhiều van hai ngả liên tiếp sẽ làm hệ thống phức tạp hơn.
M-TDV DMN-WESTINGHOUSE được phát triển theo cấu hình chuyển hướng nhiều cửa. Hãng mô tả đây là van dạng ống nhiều cửa có thiết kế tiết kiệm không gian, cho phép kết nối dòng vật liệu đến nhiều điểm khác nhau.
Tùy kích thước, tài liệu hãng cho thấy M-TDV có thể được cấu hình với nhiều số lượng cửa. Ví dụ, một số kích thước nhỏ có khả năng bố trí tới khoảng 14 cửa, trong khi số cửa tối đa thay đổi theo đường kính van.
Điều này giúp van chuyển hướng DMN-WESTINGHOUSE M-TDV trở thành lựa chọn đáng chú ý đối với hệ thống phân phối nguyên liệu tập trung.
Một đường vận chuyển chính có thể phục vụ nhiều silo hoặc nhiều máy sử dụng nguyên liệu khác nhau mà không phải xây dựng toàn bộ mạng đường ống độc lập.
FDV hướng đến kết cấu gọn và đơn giản
Không phải hệ thống nào cũng cần cơ cấu dạng nút hoặc dạng ống phức tạp.
FDV DMN-WESTINGHOUSE sử dụng nguyên lý cánh chuyển hướng. Khi cánh thay đổi vị trí, vật liệu được dẫn vào một trong các cửa ra.
Đại lý DMN-WESTINGHOUSE tại Việt Nam mô tả dòng FDV nổi bật bởi kết cấu nhỏ gọn, thiết kế đơn giản và khả năng làm kín phù hợp với nhiệm vụ chuyển hướng. Hãng có hai nhóm FDV-F và FDV-P, với dải kích thước khác nhau tùy cấu hình.
Dòng này đặc biệt hữu ích ở những vị trí có không gian lắp đặt hạn chế hoặc những hệ thống không cần một cụm chuyển hướng nhiều cửa.
Kết cấu ít phức tạp hơn cũng có thể giúp công việc kiểm tra cơ khí thuận tiện trong quá trình bảo dưỡng định kỳ.
BTD cho môi trường khắc nghiệt và vật liệu mài mòn
Một điểm khác biệt rõ rệt trong danh mục van chuyển hướng DMN-WESTINGHOUSE là BTD.
BTD thuộc nhóm chuyển hướng dạng bi và được nhà sản xuất định hướng cho những điều kiện làm việc khắc nghiệt. DMN-WESTINGHOUSE mô tả đây là thiết kế tải nặng phù hợp với vật liệu có tính mài mòn cao, đồng thời hướng tới các ứng dụng áp suất và nhiệt độ cao. Các chi tiết chịu mòn có thể được thiết kế để thay thế khi cần thiết
Những đặc điểm này khiến BTD khác biệt với các dòng ưu tiên cho thực phẩm hoặc vật liệu nhẹ.
Trong ngành khoáng sản, năng lượng hoặc các quá trình xử lý vật liệu có độ mài mòn lớn, tuổi thọ bề mặt tiếp xúc có thể trở thành yếu tố quan trọng hơn khả năng tháo vệ sinh nhanh.
Van chuyển hướng DMN-WESTINGHOUSE không chỉ là một phụ kiện đường ống
Trong thực tế, vị trí chuyển hướng có thể ảnh hưởng trực tiếp đến khả năng vận hành của toàn bộ hệ thống.
Nếu van tạo ra điểm nghẽn, vật liệu có thể tích tụ. Nếu tiết diện chuyển tiếp không phù hợp, tổn thất áp suất trong hệ thống khí động có thể tăng. Nếu cơ cấu đóng không đúng vị trí, vật liệu có thể đi sai nhánh.
Vì vậy van chuyển hướng DMN-WESTINGHOUSE cần được xem như một phần của hệ thống vận chuyển vật liệu chứ không chỉ là một phụ kiện kết nối.
Quá trình lựa chọn cần xét đến đặc tính vật liệu, phương thức vận chuyển, đường kính đường ống, áp suất, nhiệt độ, số lượng cửa cần chuyển hướng và tần suất chuyển đổi giữa các tuyến.
Tính chất nguyên liệu quyết định kiểu van cần sử dụng
Với hạt nhựa hoặc pellet, một yêu cầu thường gặp là hạn chế làm vỡ hoặc biến dạng vật liệu. Kiểu đường dẫn bên trong van vì vậy có ý nghĩa lớn.
Với bột mịn, khả năng làm kín và hạn chế điểm tích tụ trở nên quan trọng hơn. Nếu bột có đặc tính bám dính, các khu vực chết bên trong van có thể gây tồn dư sản phẩm.
Trong thực phẩm hoặc sữa, yêu cầu lại chuyển sang khả năng vệ sinh, vật liệu tiếp xúc sản phẩm và khả năng tháo kiểm tra. Tài liệu danh mục của DMN-WESTINGHOUSE cho thấy một số kích thước của GPD, 2-TDV/3-TDV và các dòng liên quan có phiên bản phục vụ chế biến sữa.
Đối với khoáng sản hoặc nguyên liệu có độ mài mòn cao, cần quan tâm đến bề mặt chịu mòn và tuổi thọ chi tiết. Đây là nhóm ứng dụng mà BTD có định hướng sử dụng rõ ràng hơn.
Chọn giữa PTD, SPTD, TDV, FDV và BTD theo chức năng thực tế
Không nên lựa chọn van chuyển hướng DMN-WESTINGHOUSE chỉ dựa vào kích thước DN của đường ống.
Nếu cần chuyển bột hoặc pellet trong hệ thống khí động và ưu tiên đường dòng ổn định, nhóm PTD hoặc SPTD có thể được xem xét.
Nếu cần một đoạn đường dẫn dạng ống chuyển đổi giữa hai hoặc ba điểm, 2-TDV và 3-TDV là nhóm phù hợp để nghiên cứu.
Nếu có nhiều điểm nhận nguyên liệu, M-TDV cho phép thiết kế hệ thống tập trung hơn.
Nếu ứng dụng tương đối đơn giản và cần kết cấu gọn, dòng FDV là một hướng lựa chọn khác.
Với vật liệu mài mòn và điều kiện vận hành khắc nghiệt, BTD được hãng phát triển theo hướng tải nặng. Danh mục hiện tại của DMN-WESTINGHOUSE xác nhận cả bốn nhóm dạng nút, dạng ống, dạng cánh và dạng bi đều đang được sử dụng để đáp ứng các nhiệm vụ chuyển hướng khác nhau.
Vị trí ứng dụng của van chuyển hướng DMN-WESTINGHOUSE trong nhà máy
Van quay DMN-WESTINGHOUSE có thể được bố trí sau silo để phân nguyên liệu đến nhiều dây chuyền, sau hệ thống vận chuyển khí động để chọn silo nhận, hoặc phía trước máy trộn để lựa chọn nguồn nguyên liệu.
Thiết bị cũng phù hợp với mạng phân phối bột trung tâm, dây chuyền hạt nhựa, chế biến ngũ cốc, thực phẩm, thức ăn chăn nuôi, hóa chất, khoáng sản và nhiều quá trình xử lý vật liệu khô khác.
Ở những hệ thống tự động hóa, vị trí chuyển hướng của van có thể được kết hợp với hệ thống điều khiển trung tâm. Khi dây chuyền yêu cầu thay đổi điểm nhận, bộ truyền động đưa cơ cấu bên trong van sang tuyến mới trước khi quá trình cấp liệu tiếp tục.
Việc tự động hóa này đặc biệt hữu ích với các dây chuyền có nhiều công thức sản xuất hoặc phải thay đổi silo nhận vật liệu thường xuyên.
Van chuyển hướng DMN-WESTINGHOUSE giúp tổ chức đường vận chuyển hiệu quả hơn
Giá trị chính của van chuyển hướng DMN-WESTINGHOUSE nằm ở khả năng làm cho một hệ thống đường ống trở nên linh hoạt hơn.
Thay vì mỗi nguồn và mỗi điểm nhận đều phải có một đường riêng, hệ thống có thể chia sẻ một phần tuyến vận chuyển và chỉ thay đổi hướng tại những vị trí cần thiết. Điều này có thể giúp giảm số lượng đường ống, tối ưu không gian và đơn giản hóa cách tổ chức dây chuyền.
Với các dòng PTD, SPTD, SPTDS, GPD, 2-TDV, 3-TDV, M-TDV, FDV và BTD, DMN-WESTINGHOUSE cung cấp nhiều nguyên lý chuyển hướng khác nhau thay vì áp dụng một kiểu thiết kế duy nhất cho mọi loại nguyên liệu.
Do đó, khi lựa chọn van chuyển hướng DMN-WESTINGHOUSE, bước đầu tiên nên là xác định nguyên liệu đang vận chuyển, số lượng đường cần chuyển, điều kiện áp suất, nhiệt độ và yêu cầu vệ sinh. Từ những thông tin đó mới có thể xác định dòng van, kích thước và cấu hình phù hợp cho dây chuyền.
Để biết thêm thông tin chi tiết về van chuyển hướng DMN-WESTINGHOUSE vui lòng liên hệ trực tiếp tới đại lý DMN-WESTINGHOUSE tại Việt Nam công ty chúng tôi
