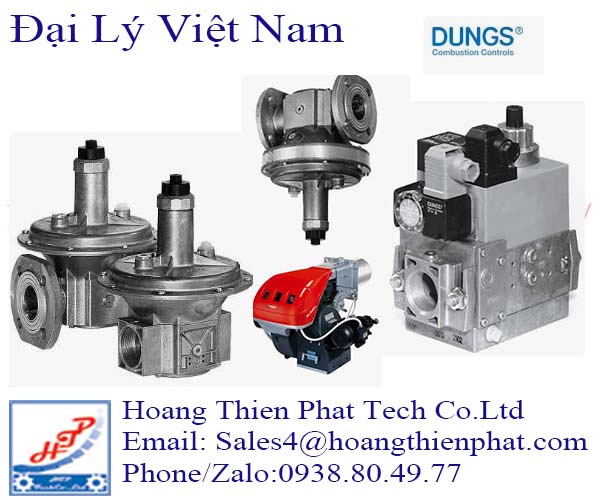

Van gas DUNGS

Trong một hệ thống đốt gas, chất lượng nhiên liệu chỉ là một phần của bài toán. Khả năng đóng mở, điều chỉnh áp suất và kiểm soát dòng gas mới là yếu tố quyết định thiết bị có vận hành ổn định hay không. Đây cũng là lý do van gas DUNGS được sử dụng rộng rãi trong các cụm cấp gas cho đầu đốt công nghiệp, nồi hơi, lò gia nhiệt và thiết bị sấy.

Thay vì sử dụng nhiều linh kiện rời trên đường ống, các dòng van gas đa chức năng của DUNGS Việt Nam  tích hợp nhiều nhiệm vụ trong cùng một cụm thiết bị. Cách thiết kế này giúp hệ thống gọn hơn, thuận tiện khi lắp đặt và dễ dàng kiểm tra trong quá trình vận hành.

Van gas DUNGS là gì?

Van gas DUNGS là nhóm thiết bị chuyên dùng để kiểm soát nhiên liệu khí trước khi đưa vào buồng đốt. Tùy từng dòng, van có thể đảm nhiệm các chức năng như:

Đóng hoặc mở nguồn gas.

Điều chỉnh áp suất gas.

Kiểm soát lưu lượng nhiên liệu.

Thực hiện chức năng đóng ngắt bằng solenoid.

Hỗ trợ ổn định nguồn gas cung cấp cho đầu đốt.

Kết hợp với các thiết bị bảo vệ và điều khiển trong hệ thống burner.

Một trong những dòng nổi bật là MB-DLE, được phát triển theo dạng multibloc, tức nhiều chức năng được tích hợp trong một cụm van.

Điểm này đặc biệt hữu ích đối với các hệ thống cần bố trí nhiều thiết bị trên đường gas nhưng vẫn phải đảm bảo không gian lắp đặt hợp lý.

Vì sao cụm van MB-DLE được sử dụng trong hệ thống burner?

Một cụm cấp gas hoàn chỉnh thường không chỉ cần một van đóng mở. Hệ thống còn phải kiểm soát áp suất và đảm bảo lượng nhiên liệu đi vào đầu đốt phù hợp với yêu cầu vận hành.

Dòng MB-DLE giải quyết bài toán này bằng cách tích hợp các chức năng điều khiển vào một cụm.

Một số ưu điểm đáng chú ý:

Thiết kế dạng cụm

Thay vì bố trí nhiều van riêng biệt, các chức năng được tập trung trong một thân van. Điều này giúp giảm chiều dài đường ống và số lượng điểm nối.

Kiểm soát áp suất

Tùy cấu hình, cụm van có khả năng thực hiện nhiệm vụ điều chỉnh áp suất gas ở phía cấp cho burner. Đây là thông số quan trọng bởi áp suất không phù hợp có thể ảnh hưởng trực tiếp đến quá trình cháy.

Đóng ngắt bằng điện

Solenoid valve cho phép hệ thống điều khiển thực hiện đóng hoặc mở nguồn gas theo tín hiệu điện. Chức năng này thường được kết hợp với bộ điều khiển đầu đốt.

Phù hợp với hệ thống tự động

Van gas DUNGS có thể được sử dụng trong các hệ thống burner tự động, nơi trình tự cấp nhiên liệu được kiểm soát bởi bộ điều khiển trung tâm.

DUNGS MB-DLE 407 B07 S22

Trong nhóm sản phẩm MB-DLE, DUNGS MB-DLE 407 B07 S22 là một cấu hình đáng chú ý đối với các hệ thống cấp gas có yêu cầu điều chỉnh áp suất ở mức thấp.

Thông tin nhận diện của model:

Với dải điều chỉnh 4 – 20 mbar, cấu hình này hướng tới các ứng dụng cần kiểm soát áp suất gas tương đối thấp ở phía cấp nhiên liệu.

Khi thay thế một cụm MB-DLE 407 B07 S22, cần đối chiếu đầy đủ model thay vì chỉ tìm theo tên “MB-DLE 407”. Các ký hiệu phía sau model có thể liên quan đến cấu hình, kích thước và đặc tính kỹ thuật của thiết bị.

Những dòng van gas DUNGS thường gặp

Ngoài MB-DLE, danh mục thiết bị gas của DUNGS còn có nhiều dòng phục vụ các yêu cầu khác nhau.

Dòng MB-DLE

Đây là nhóm multibloc gas valve tích hợp nhiều chức năng trên cùng một cụm. Dòng này thường được lựa chọn cho hệ thống đầu đốt công nghiệp cần thiết kế đường gas nhỏ gọn.

Model cụ thể có thể gặp:

DUNGS MB-DLE 405

DUNGS MB-DLE 407

DUNGS MB-DLE 410

DUNGS MB-DLE 412

DUNGS MB-DLE 415

DUNGS MB-DLE 420

DUNGS MB-DLE 425

Tùy phiên bản, model có thể đi kèm các hậu tố thể hiện cấu hình cụ thể. Vì vậy cần kiểm tra mã đầy đủ trên nameplate trước khi đặt hàng.

Dòng MB-D

MB-D là nhóm cụm van gas được thiết kế để kiểm soát và đóng ngắt nhiên liệu trong hệ thống burner. Một số cấu hình có thể được sử dụng kết hợp với các module khác để tạo thành cụm cấp gas hoàn chỉnh.

Dòng MB-ZRD

MB-ZRD thuộc nhóm thiết bị gas multibloc của DUNGS, được sử dụng trong các ứng dụng cần kiểm soát nguồn nhiên liệu và điều chỉnh áp suất.

Việc lựa chọn giữa MB-DLE, MB-D và MB-ZRD phụ thuộc vào công suất burner, loại gas, áp suất đầu vào, áp suất đầu ra và yêu cầu điều khiển.

Van gas DUNGS được dùng ở đâu?

Không khó để bắt gặp các cụm van DUNGS trong những hệ thống sử dụng đầu đốt gas tự động.

Lò công nghiệp

Lò nung, lò nhiệt và các thiết bị gia nhiệt cần duy trì quá trình cháy ổn định trong thời gian dài. Cụm van gas giúp kiểm soát nguồn nhiên liệu trước khi gas đi tới burner.

Nồi hơi

Trong hệ thống boiler sử dụng gas, việc kiểm soát nhiên liệu phải phối hợp với bộ điều khiển đầu đốt, cảm biến áp suất và các thiết bị bảo vệ.

Máy sấy công nghiệp

Các hệ thống sấy sử dụng gas yêu cầu lượng nhiên liệu phù hợp với nhiệt độ cài đặt. Van gas đóng vai trò trong việc kiểm soát nguồn cấp cho burner.

Thiết bị gia nhiệt

Các dây chuyền xử lý nhiệt, sấy vật liệu, gia nhiệt dầu hoặc các thiết bị nhiệt công nghiệp đều có thể sử dụng cụm van gas chuyên dụng.

Hệ thống burner tự động

Đây là nhóm ứng dụng tiêu biểu của DUNGS. Van thường được bố trí trong gas train, kết hợp cùng bộ lọc gas, công tắc áp suất, van an toàn, bộ điều áp và các thiết bị điều khiển.

Cách lựa chọn van gas DUNGS phù hợp

Không nên chọn van chỉ dựa trên đường kính kết nối. Một cấu hình phù hợp phải được xác định dựa trên nhiều thông số.

1. Xác định loại nhiên liệu

Trước tiên cần xác định hệ thống sử dụng:

• Natural Gas – khí tự nhiên.
• LPG.
• Town gas hoặc các loại khí đốt phù hợp khác.

Loại gas ảnh hưởng đến yêu cầu vận hành và lựa chọn thiết bị.

2. Kiểm tra áp suất đầu vào

Cần biết áp suất gas thực tế trước van. Đây là thông số quan trọng để xác định van có đáp ứng được điều kiện làm việc hay không.

3. Xác định áp suất đầu ra

Áp suất cần thiết tại đầu vào burner phải phù hợp với yêu cầu của đầu đốt.

Ví dụ, model MB-DLE 407 B07 S22 được cung cấp với dải áp suất 4 – 20 mbar theo cấu hình được nêu ở trên.

4. Xác định lưu lượng gas

Công suất burner càng lớn thì nhu cầu lưu lượng gas càng cao. Không nên lựa chọn van chỉ dựa trên kích thước đường ống mà bỏ qua lưu lượng thực tế.

5. Kiểm tra điện áp solenoid

Cần đối chiếu chính xác điện áp của coil, chẳng hạn:

• 24 V
• 110 V
• 230 V
• 50/60 Hz

Đặc biệt khi thay coil, phải kiểm tra mã coil/Magn. Nr. chứ không chỉ nhìn điện áp.

6. Đối chiếu model đầy đủ

Đây là bước quan trọng nhất khi mua van thay thế.

Ví dụ:

MB-DLE 407 B07 S22

không nên được rút gọn thành “MB-DLE 407” khi gửi yêu cầu báo giá. Các ký hiệu B07, S22 có thể liên quan đến cấu hình cụ thể của thiết bị.

Một cụm gas train không chỉ có van

Trong một hệ thống đốt gas hoàn chỉnh, van DUNGS thường hoạt động cùng nhiều thiết bị khác.

Một cấu hình gas train có thể bao gồm:

Nguồn gas → Van khóa → Bộ lọc gas → Điều áp → Công tắc áp suất → Van gas DUNGS → Burner

Tùy thiết kế, hệ thống có thể bổ sung van an toàn, cảm biến áp suất, bộ kiểm soát rò rỉ và các thiết bị giám sát ngọn lửa.

Do đó, khi thay thế van, nên xem xét cả toàn bộ cụm gas train thay vì chỉ thay một linh kiện riêng lẻ.
