Cảm biến Elobau 171271 và Elobau 171271AM – Giám sát cửa bảo vệ bằng công nghệ từ
Cảm biến Elobau 171271 và Elobau 171271AM là hai phiên bản cảm biến an toàn tác động từ thuộc dòng 171. Thiết bị được sử dụng để giám sát vị trí cửa bảo vệ, nắp che và các bộ phận bảo vệ di động của máy.
Điểm khác biệt đáng chú ý nằm ở kết nối và khả năng hiển thị: Elobau 171271 sử dụng cáp liền dài 1 m, không có LED; Elobau 171271AM có đầu nối M8 bốn chân và LED chỉ thị. Việc phân biệt đúng hai phiên bản giúp lựa chọn phù hợp với sơ đồ điện và yêu cầu bảo trì.
Elobau 171271 và 171271AM hoạt động như thế nào?
Hai cảm biến sử dụng công nghệ Reed, được kích hoạt không tiếp xúc bằng bộ tác động từ mã hóa phù hợp. Khi cửa thay đổi vị trí, khoảng cách giữa cảm biến và bộ tác động thay đổi, làm chuyển trạng thái các tiếp điểm.
Bộ đánh giá an toàn tiếp nhận và kiểm tra các trạng thái này để thực hiện chức năng bảo vệ đã thiết kế. Vì vậy, cảm biến Elobau 171271 và Elobau 171271AM cần được phối hợp với bộ xử lý an toàn tương thích, cùng sơ đồ đấu nối đúng.
Cảm biến phát hiện vị trí cửa; thiết bị không đảm nhiệm chức năng khóa giữ cửa bằng cơ khí. Nếu máy có chuyển động nguy hiểm còn tiếp diễn sau khi ngắt điều khiển, thiết kế bảo vệ cần tính đến thời gian dừng thực tế.
So sánh kỹ thuật cảm biến Elobau 171271 và Elobau 171271AM
| Đặc tính | Elobau 171271 | Elobau 171271AM |
|---|---|---|
| Nguyên lý | Tác động từ, công nghệ Reed | Tác động từ, công nghệ Reed |
| Hệ tiếp điểm | NO/NC | NO/NC |
| Kết nối | Cáp liền 1 m | Đầu nối M8 × 1, bốn chân |
| LED chỉ thị | Không | Có |
| Dạng thân | Trụ M30 | Trụ M30 |
| Khoảng cách đóng bảo đảm Sao | 4 mm | 4 mm |
| Khoảng cách ngắt bảo đảm Sar | 16 mm | 16 mm |
| Nhiệt độ hoạt động | −25 đến +75°C | −25 đến +75°C |
| Cấp bảo vệ công bố | IP67 | IP65 |
Thông số khoảng cách cần được áp dụng với bộ tác động phù hợp và điều kiện lắp đặt của nhà sản xuất.

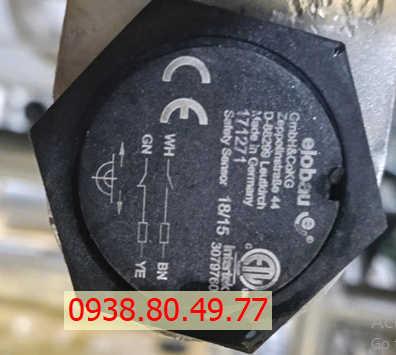

Cảm biến Elobau 171271: Kết nối cáp liền cho hệ thống cố định
Cảm biến Elobau 171271 phù hợp với cách đi dây từ cảm biến về hộp đấu nối hoặc tủ điện. Khi thay thế trên máy đang sử dụng phiên bản cáp liền, kỹ thuật viên có thể đối chiếu trực tiếp mã thiết bị, dây dẫn và sơ đồ tiếp điểm.
Trong bố trí thực tế, nên dành chiều dài dây đủ cho việc tháo lắp và tránh để dây chịu lực kéo. Với cửa thường xuyên đóng mở, đường đi dây cần tránh bản lề, cạnh sắc và khu vực dễ bị kẹp.
Cách lắp cảm biến cũng ảnh hưởng đến độ ổn định tín hiệu. Một giá đỡ chắc chắn và cửa ít độ rơ giúp duy trì vị trí tương quan giữa đầu cảm biến và bộ tác động trong suốt quá trình vận hành.

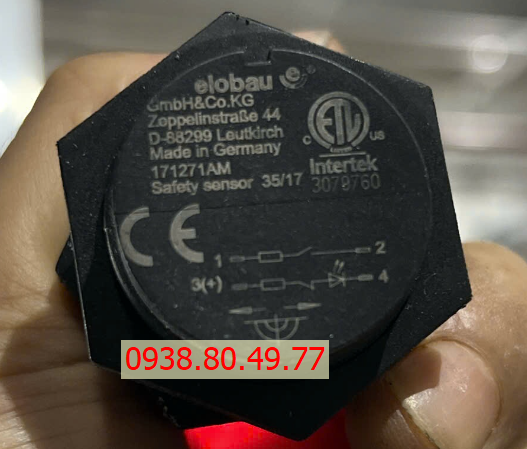

Cảm biến Elobau 171271AM: Đầu giắc thuận tiện cho bảo trì
Cảm biến Elobau 171271AM sử dụng đầu nối thay cho cáp liền. Cách kết nối này thuận tiện khi cần tháo cảm biến khỏi cụm máy mà vẫn giữ lại tuyến cáp đã lắp.
Khi lựa chọn dây kết nối, cần kiểm tra đúng loại đầu ghép, số chân, sơ đồ chân và điều kiện môi trường. Đầu giắc lắp vừa về cơ khí vẫn cần được xác nhận đúng về điện trước khi cấp nguồn.
LED trên cảm biến Elobau 171271AM hỗ trợ quan sát trạng thái tại vị trí lắp đặt. Tuy nhiên, khi chẩn đoán lỗi, cần kiểm tra thêm tín hiệu tại bộ đánh giá an toàn để xác định nguyên nhân nằm ở cảm biến, dây nối hay điều kiện xử lý của hệ thống.
Hiểu đúng khoảng cách đóng và ngắt
Khi lắp cảm biến Elobau 171271 hoặc Elobau 171271AM, cần phân biệt khoảng cách đóng bảo đảm với khoảng cách ngắt bảo đảm.
Khoảng cách đóng bảo đảm phục vụ việc xác định vị trí cửa đóng hợp lệ. Khoảng cách ngắt bảo đảm xác định điều kiện mà cảm biến phải chuyển sang trạng thái ngắt theo thông số quy định. Phần khoảng cách nằm giữa hai giá trị không nên được xem là vùng làm việc có thể tùy ý lựa chọn.
Trong quá trình căn chỉnh, nên xét cả độ rung, độ võng và độ rơ của cửa. Nếu chỉ kiểm tra khi máy đứng yên, cửa có thể đạt vị trí hợp lệ lúc nghiệm thu nhưng phát sinh tín hiệu gián đoạn khi vận hành.
Tích hợp với bộ điều khiển an toàn
Cảm biến dòng 171 cần được kết nối với bộ đánh giá phù hợp với hệ tiếp điểm của từng phiên bản. Tài liệu dòng sản phẩm có hướng dẫn phối hợp với các nhóm bộ đánh giá Elobau, bao gồm eloFlex và eloProg, kèm điều kiện tương ứng.
Khi tích hợp Elobau 171271 và Elobau 171271AM, hồ sơ kỹ thuật cần thể hiện rõ:
Mã cảm biến và bộ tác động sử dụng.
Sơ đồ dây hoặc sơ đồ chân đầu nối.
Kiểu đầu vào của bộ đánh giá an toàn.
Điều kiện dừng và khởi động lại của máy.
Phương pháp kiểm tra chức năng sau lắp đặt.
Không nên xác định khả năng thay thế chỉ từ hình dáng thân M30. Kết nối, LED và thông số môi trường đều là những điểm cần đối chiếu.
Chọn phiên bản theo kết cấu máy
Cảm biến Elobau 171271 thích hợp khi hệ thống sử dụng cáp liền và tuyến dây được bố trí cố định. Cảm biến Elobau 171271AM thuận tiện hơn cho kết cấu dùng dây đầu giắc và yêu cầu tháo lắp tại vị trí cảm biến.
Với máy đang hoạt động, lựa chọn nên bắt đầu từ mã trên nhãn và sơ đồ điện hiện có. Đối chiếu đúng phiên bản giúp hạn chế việc sửa dây, đổi đầu nối hoặc điều chỉnh lại vị trí lắp đặt khi thay thiết bị.
Để hoàn thiện mạch giám sát cửa an toàn, cảm biến Elobau 171271 và Elobau 171271AM cần phối hợp với bộ điều khiển an toàn tương thích. Trong đó, bộ điều khiển Elobau là phương án có thể xem xét khi cấu hình đầu vào phù hợp với tiếp điểm NO/NC của cảm biến. Bộ điều khiển đánh giá tín hiệu và điều khiển ngõ ra theo điều kiện bảo vệ, giúp liên kết trạng thái cửa với quá trình vận hành máy.
