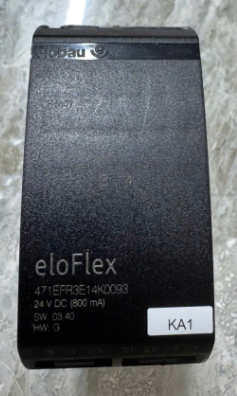

Bộ điều khiển Elobau 471EFR3E14K0093 – Đặc tính kỹ thuật và chức năng giám sát an toàn
Bộ điều khiển Elobau 471EFR3E14K0093 là thiết bị đánh giá tín hiệu an toàn thuộc dòng eloFlex 471EFR. Sản phẩm tiếp nhận tín hiệu từ các thiết bị bảo vệ, xử lý theo cấu hình logic và điều khiển ngõ ra để thực hiện chức năng an toàn của máy.
Với bốn ngõ vào an toàn dự phòng và bốn ngõ ra relay an toàn, Elobau 471EFR3E14K0093 cho phép tập trung nhiều tín hiệu bảo vệ trong một thiết bị. Khi tích hợp vào tủ điện, bộ điều khiển phối hợp cùng cảm biến, nút dừng khẩn cấp và contactor để quản lý điều kiện cho phép vận hành.
Vai trò của Elobau 471EFR3E14K0093 trong mạch an toàn
Trong máy tự động, tín hiệu cửa bảo vệ đóng hoặc nút dừng khẩn cấp được nhả cần được đánh giá đúng trước khi cho phép cơ cấu chấp hành hoạt động. Bộ điều khiển an toàn đảm nhiệm việc kiểm tra các tín hiệu này theo cấu hình đã xác định.
Bộ điều khiển Elobau 471EFR3E14K0093 nằm giữa thiết bị bảo vệ và phần tử đóng cắt bên ngoài. Ngõ ra chỉ được kích hoạt khi các điều kiện đầu vào, logic xử lý và điều kiện khởi động tương ứng được đáp ứng.
Ví dụ, trong một ứng dụng giám sát cửa máy, việc đóng cửa có thể mới chỉ hoàn thành điều kiện đầu vào. Máy còn phải đáp ứng điều kiện xác nhận khởi động và phản hồi contactor nếu những chức năng này được cấu hình. Cách phối hợp đó giúp kiểm soát trình tự đưa máy trở lại hoạt động.

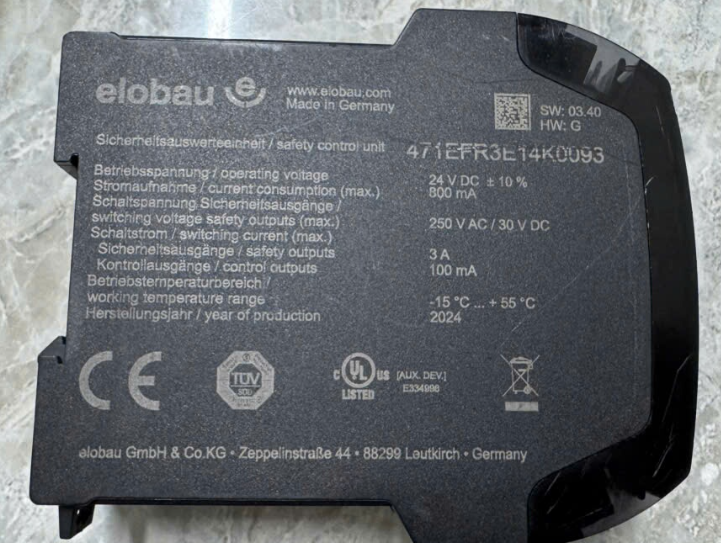

Bảng thông số kỹ thuật bộ điều khiển Elobau 471EFR3E14K0093
| Hạng mục | Đặc tính kỹ thuật |
|---|---|
| Hãng sản xuất | Elobau |
| Dòng sản phẩm | eloFlex 471EFR |
| Model đầy đủ | 471EFR3E14K0093 |
| Chức năng | Đánh giá và xử lý tín hiệu an toàn |
| Nguồn cấp danh định | 24 VDC |
| Dải điện áp hoạt động | 21,6–26,4 VDC |
| Dòng tiêu thụ tối đa | 800 mA |
| Số ngõ vào an toàn dự phòng | 4 |
| Số ngõ ra relay an toàn | 4 |
| Điện áp đóng cắt tối đa tại ngõ ra an toàn | 250 VAC hoặc 30 VDC |
| Dòng đóng cắt tối đa tại ngõ ra an toàn | 3 A |
| Công suất đóng cắt tối đa | 750 VA hoặc 90 W |
| Dòng đóng cắt tối đa của ngõ ra điều khiển | 100 mA |
| Category theo EN ISO 13849-1 | 4 |
| Performance Level theo EN ISO 13849-1 | PL e |
| SIL theo IEC 61508 | SIL 3 |
| Phương pháp lắp đặt | Gắn thanh ray |
| Cầu đấu dây | Không kèm theo phiên bản được niêm yết |
Các giá trị đóng cắt tối đa phải được đối chiếu đồng thời với điện áp, loại tải và điều kiện sử dụng. Khi lựa chọn tải cho ngõ ra, cần kiểm tra đặc tính của contactor hoặc relay trung gian thực tế.
Cấu trúc ngõ vào an toàn và khả năng tiếp nhận tín hiệu
Bốn ngõ vào an toàn dự phòng
Bộ điều khiển Elobau 471EFR3E14K0093 có bốn ngõ vào an toàn dự phòng. Cấu trúc này phục vụ việc đánh giá các tín hiệu bảo vệ theo nguyên tắc giám sát nhiều kênh, thay vì chỉ nhận một trạng thái đóng hoặc mở đơn lẻ.
Trong quá trình thiết kế, kỹ sư cần xác định rõ thiết bị nào được gán cho từng ngõ vào, kiểu tín hiệu sử dụng và điều kiện chuyển trạng thái hợp lệ. Đây là cơ sở để kiểm tra sự phù hợp giữa cảm biến hiện trường và bộ điều khiển.
Kiểu tiếp điểm và tín hiệu OSSD
Nền tảng eloFlex 471EFR hỗ trợ các cấu hình đầu vào cho tiếp điểm NO/NO, NO/NC, NC/NC và tín hiệu OSSD. Tùy cấu hình, dòng thiết bị có thể làm việc cùng công tắc cửa bảo vệ, nút dừng khẩn cấp, cảm biến an toàn điện tử hoặc rèm quang an toàn.
Tuy nhiên, khả năng hỗ trợ của dòng eloFlex không có nghĩa mọi kiểu tín hiệu đều được kích hoạt sẵn trên mã 471EFR3E14K0093. Kiểu đầu vào và cách đấu dây phải được xác nhận bằng tài liệu cấu hình tương ứng với hậu tố K0093.
Bốn ngõ ra relay an toàn phục vụ điều khiển đóng cắt
Elobau 471EFR3E14K0093 được trang bị bốn ngõ ra relay an toàn có thể cấu hình. Trạng thái của mỗi ngõ ra phụ thuộc vào tín hiệu đầu vào được gán, quan hệ logic và các điều kiện giám sát liên quan.
Trong tủ điều khiển, ngõ ra an toàn có thể được tích hợp vào mạch điều khiển contactor hoặc phần tử đóng cắt phù hợp. Việc phân bổ ngõ ra cần bám theo chức năng bảo vệ của từng cơ cấu và yêu cầu dừng của máy.
Đối với tải cảm như cuộn hút contactor, kỹ sư cần xét thêm đặc tính đóng cắt và biện pháp dập xung thích hợp. Chỉ dựa vào dòng định mức của cuộn hút sẽ chưa đủ để đánh giá toàn bộ điều kiện làm việc của tiếp điểm.
Giám sát EDM và kiểm soát khởi động lại
EDM, viết tắt của External Device Monitoring, là chức năng giám sát thiết bị đóng cắt bên ngoài. Thông qua mạch phản hồi phù hợp, bộ điều khiển có thể kiểm tra điều kiện của phần tử bên ngoài trước khi cho phép kích hoạt lại ngõ ra.
Dòng eloFlex 471EFR có hai ngõ vào EDM/Start phục vụ chức năng phản hồi và khởi động theo cấu hình. Với bộ điều khiển Elobau 471EFR3E14K0093, cần xác định ngõ vào nào được sử dụng, ngõ ra nào liên quan và tín hiệu khởi động được đánh giá theo điều kiện nào.
Trong thực tế, một máy chưa khởi động lại sau khi cửa bảo vệ đóng chưa chắc xuất phát từ lỗi bộ điều khiển. Nguyên nhân có thể nằm ở mạch phản hồi, nút xác nhận hoặc một điều kiện đầu vào chưa hoàn thành.
Theo dõi trạng thái bằng đèn LED
Hệ thống hiển thị của eloFlex gồm đèn Ready, Error, các đèn đầu vào I1–I4 và đầu ra O1–O4. Cách bố trí này hỗ trợ quan sát trực tiếp trạng thái xử lý tại tủ điện.
Khi kiểm tra bộ điều khiển Elobau 471EFR3E14K0093, nên theo dõi tín hiệu theo trình tự: nguồn cấp, trạng thái đầu vào, điều kiện EDM/Start và trạng thái đầu ra. Phương pháp này giúp khoanh vùng phần mạch cần kiểm tra trước khi tháo hoặc thay thiết bị.
Ý nghĩa đèn sáng liên tục, nhấp nháy hoặc tắt cần được đọc theo bảng chẩn đoán của nhà sản xuất. Một trạng thái đèn riêng lẻ chưa đủ để kết luận bộ điều khiển bị hỏng.
Ý nghĩa của Category 4, PL e và SIL 3
Các thông số an toàn công bố của Elobau 471EFR3E14K0093 gồm Category 4, PL e và SIL 3. Đây là những dữ liệu phục vụ lựa chọn thiết bị và đánh giá chức năng an toàn.
Mức an toàn của toàn bộ máy còn phụ thuộc vào kiến trúc mạch, cảm biến, phần tử đóng cắt, khả năng chẩn đoán và kết quả xác nhận thiết kế. Vì vậy, sử dụng bộ điều khiển có thông số PL e hoặc SIL 3 cần đi cùng việc đánh giá toàn bộ chuỗi chức năng bảo vệ.
Kiểm tra đúng hậu tố K0093 khi thay thế
Khi thay bộ điều khiển Elobau 471EFR3E14K0093, mã đầy đủ là thông tin cần ưu tiên đối chiếu. Hai thiết bị cùng thuộc dòng 471EFR có thể khác cấu hình đầu vào, logic đầu ra, điều kiện reset hoặc thời gian xử lý được thiết lập.
Hồ sơ thay thế nên có ảnh nhãn thiết bị, sơ đồ điện, tài liệu cấu hình và thông tin về cầu đấu đang sử dụng. Sau khi lắp đặt, cần kiểm tra từng chức năng bảo vệ và trình tự khởi động lại trước khi bàn giao máy.
Giá trị của bộ điều khiển Elobau 471EFR3E14K0093 nằm ở khả năng phối hợp các tín hiệu bảo vệ thành một trình tự xử lý rõ ràng. Chọn đúng cấu hình, đấu nối đúng và kiểm tra đầy đủ sẽ giúp thiết bị thực hiện đúng vai trò trong hệ thống an toàn của máy.
