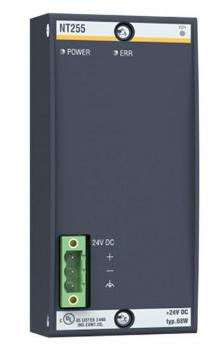

Mô đun nguồn Bachmann NT255 – Nguồn 24VDC cho CPU và hệ thống mô đun

Mô đun nguồn Bachmann NT255 nhận điện áp DC từ nguồn bên ngoài, chuyển đổi thành các mức điện áp cần thiết để cấp cho CPU và những mô đun được nuôi qua backplane. Thiết bị thuộc nhóm mô đun hệ thống của Bachmann, có công suất đầu ra 45W và khả năng cung cấp công suất đỉnh 55W trong điều kiện quá tải tạm thời cho phép.

Với mã đặt hàng 00031426-00, Bachmann NT255 là một thành phần cần được kiểm tra khi bộ điều khiển gặp lỗi nguồn, khởi động không ổn định hoặc mất nguồn cấp nội bộ. Việc lựa chọn đúng mô đun nguồn giúp bảo đảm sự tương thích với cấu hình điều khiển hiện hữu.

Nguồn điện đi qua Bachmann NT255 như thế nào

Trong tủ điều khiển, nguồn DC bên ngoài cung cấp điện cho mô đun nguồn Bachmann NT255. Từ đầu vào này, NT255 tạo các đường nguồn nội bộ và phân phối điện qua backplane đến CPU cùng các mô đun tương ứng.

Điện áp đầu vào danh định là 24VDC, với phạm vi cho phép 18–34VDC. Các mức điện áp đầu ra nội bộ gồm +5V, +15V và −15V, phục vụ nhu cầu của hệ thống Bachmann.

Cần phân biệt nguồn cấp nội bộ với nguồn cấp cho thiết bị hiện trường. Cảm biến, cơ cấu chấp hành và một số nhóm I/O có thể cần đường nguồn riêng theo thiết kế. Không nên mặc định rằng NT255 cấp điện cho toàn bộ thiết bị trong tủ.

Mô đun nguồn Bachmann NT255 nhận điện DC và không được đấu trực tiếp với nguồn 220VAC. Nếu tủ sử dụng điện lưới AC, cần bộ nguồn AC/DC phù hợp ở phía trước.

Thông số mô đun nguồn Bachmann NT255

Thông số công suất đỉnh cần được hiểu là khả năng đáp ứng quá tải tạm thời trong giới hạn quy định. 55W không phải công suất để sử dụng liên tục thay cho mức 45W.

Khi tính tải cho mô đun nguồn Bachmann NT255, cần kiểm tra cả tổng công suất và giới hạn dòng của từng đường nguồn. Tổng tải phù hợp chưa đủ nếu một đường điện áp riêng bị vượt dòng cho phép.

Công suất 45W trong cấu hình CPU và I/O

Mô đun nguồn Bachmann NT255 được lựa chọn theo nhu cầu điện của CPU và các mô đun nhận nguồn từ backplane. Khi bổ sung mô đun vào hệ thống, tải nguồn nội bộ có thể thay đổi.

Để đánh giá khả năng đáp ứng, cần tổng hợp mức tiêu thụ của từng thành phần theo tài liệu thiết bị. Việc này đặc biệt cần thiết khi mở rộng hệ thống hoặc thay CPU bằng cấu hình khác.

Công suất dự phòng giúp hệ thống có khoảng vận hành phù hợp khi tải biến động. Tuy nhiên, không nên dùng công suất đỉnh để bù cho một cấu hình vượt tải thường xuyên.

Với mô đun nguồn Bachmann NT255, kiểm tra tải từ giai đoạn thiết kế giúp hạn chế tình trạng nguồn bị quá tải, điện áp nội bộ không ổn định và lỗi khởi động liên quan đến cấp điện.

Giám sát điện áp và tín hiệu Powerfail

NT255 theo dõi điện áp đầu vào và các đường điện áp đầu ra. Thông tin trạng thái được chuyển đến CPU, hỗ trợ nhận biết vấn đề ở nguồn bên ngoài hoặc trong quá trình cấp nguồn nội bộ.

Tín hiệu Powerfail của mô đun nguồn Bachmann NT255 cung cấp thông tin về tình trạng nguồn cho bộ xử lý. Chương trình ứng dụng có thể sử dụng thông tin này để thực hiện phản ứng đã được thiết kế.

Cách hệ thống xử lý khi nhận Powerfail phụ thuộc phần mềm điều khiển. Việc lưu dữ liệu, chuyển trạng thái máy hoặc phát cảnh báo cần được triển khai và kiểm tra trong ứng dụng; không nên xem đây là những hành động tự động có sẵn cho mọi hệ thống.

Hỗ trợ khi điện áp sụt trong thời gian ngắn

Mô đun nguồn Bachmann NT255 có khả năng duy trì nguồn trong khoảng sụt áp ngắn theo điều kiện kỹ thuật của thiết bị. Đặc tính này hỗ trợ hệ thống trước một số gián đoạn nguồn ngắn hạn.

Khả năng duy trì nguồn không thay thế UPS hoặc hệ thống nguồn dự phòng. Nếu mất nguồn kéo dài, thiết kế vẫn cần phương án phù hợp với yêu cầu vận hành.

Nhận diện trạng thái nguồn

Chỉ thị trạng thái trên thiết bị hỗ trợ kiểm tra nguồn và lỗi. Khi xử lý sự cố, cần đối chiếu trạng thái hiển thị với tài liệu của NT255 và thông tin chẩn đoán từ hệ thống.

Một lỗi nguồn có thể bắt đầu từ bộ nguồn DC bên ngoài, đầu nối, dây dẫn hoặc tải trên backplane. Vì vậy, cần kiểm tra toàn bộ đường cấp điện trước khi kết luận mô đun bị hỏng.

Bảo vệ ngược cực và cách ly điện

Mô đun nguồn Bachmann NT255 có bảo vệ ngược cực điện tử. Tính năng này hỗ trợ bảo vệ thiết bị khi đầu vào bị đấu sai cực, nhưng việc lắp đặt vẫn phải tuân thủ đúng sơ đồ.

NT255 cũng có cách ly điện giữa đầu vào với hệ thống và giữa đầu vào với đất theo thông số của hãng. Khi thiết kế tủ, cần phối hợp với phương án nối đất, bảo vệ nguồn và bố trí dây dẫn.

Đường nguồn phải có tiết diện phù hợp, đầu nối chắc chắn và hạn chế lực kéo lên terminal. Điểm nối lỏng hoặc tiếp xúc kém có thể gây sụt áp, phát nhiệt và ảnh hưởng đến hoạt động của bộ điều khiển.

NT255 và NT255 CC có mã đặt hàng riêng

Bachmann cung cấp NT255 tiêu chuẩn và phiên bản NT255 CC. Hậu tố CC chỉ cấu hình Cold Climate, cần được giữ đầy đủ khi yêu cầu đúng phiên bản thiết bị.

Khi thay mô đun nguồn Bachmann NT255, cần kiểm tra tem của thiết bị cũ thay vì chỉ đối chiếu hình dáng. Điều kiện môi trường và yêu cầu của hệ thống quyết định phiên bản cần sử dụng.

Không nên tự chuyển từ phiên bản CC sang bản tiêu chuẩn khi chưa xác nhận yêu cầu kỹ thuật của máy.

Kiểm tra trước khi thay mô đun nguồn NT255

Trước tiên, cần đo và kiểm tra nguồn DC đầu vào tại vị trí cấp cho mô đun. Nguồn bên ngoài phải nằm trong phạm vi cho phép, đấu đúng cực và đáp ứng nhu cầu công suất.

Tiếp theo, kiểm tra đầu nối, dây nguồn, backplane và tải của các mô đun liên quan. Nếu lỗi xuất hiện sau khi bổ sung thiết bị, cần đánh giá lại tải nguồn và cấu hình lắp đặt.

Khi xác định cần thay mô đun nguồn Bachmann NT255, thông tin mua hàng nên gồm model, mã 00031426-00, số lượng và ảnh tem. Cần xác nhận riêng phạm vi cung cấp đầu nối đấu dây cùng các phụ kiện liên quan.

Sau khi lắp đặt, hệ thống cần được kiểm tra trạng thái nguồn, khả năng khởi động CPU và hoạt động của các mô đun. Việc thay thế phải thực hiện khi đã cô lập nguồn điện theo quy trình bảo trì.
