Bộ đầu nối đấu dây Bachmann KZ-DIO232 B C cho mô đun DIO232

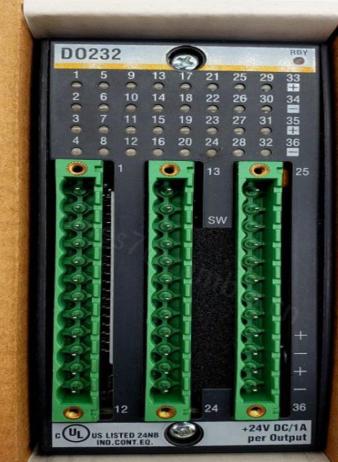

Bộ đầu nối đấu dây Bachmann KZ-DIO232 B C là bộ phụ kiện kết nối dây điện với mô đun ngõ vào/ngõ ra số DIO232 của Bachmann. Sản phẩm sử dụng đầu nối dạng kẹp lò xo Phoenix Cage Clamp, đi kèm dải ghi nhãn và các chi tiết mã hóa cơ khí giúp nhận diện, định vị đầu nối.
Tên đặt hàng đầy đủ của sản phẩm là KZ-DIO232 B+C, mã hàng 00013742-50. Bộ gồm ba đầu nối KZ 51/12, phù hợp cho nhu cầu lắp mới hoặc thay thế bộ đầu nối của mô đun DIO232.
Một bộ KZ-DIO232 B+C gồm những thành phần nào
Khi mua bộ đầu nối đấu dây Bachmann KZ-DIO232 B C, cần kiểm tra đủ các thành phần của bộ. Đầu nối, dải ghi nhãn và chi tiết mã hóa đảm nhiệm những chức năng khác nhau trong quá trình đấu dây và bảo trì.
| Thành phần | Cấu hình | Vai trò |
|---|---|---|
| Đầu nối kẹp lò xo | 3 × KZ 51/12 | Kết nối dây điện với mô đun |
| Dải ghi nhãn | Đi kèm bộ | Ghi và nhận diện vị trí đấu dây |
| Chi tiết mã hóa cơ khí | Đi kèm bộ | Hỗ trợ chống cắm nhầm đầu nối |
| Mã đặt hàng của bộ | 00013742-50 | Xác định đúng sản phẩm khi mua |
Bộ đầu nối đấu dây Bachmann KZ-DIO232 B C là phụ kiện đấu nối riêng, không bao gồm mô đun DIO232. Thông tin này cần được thể hiện rõ trong yêu cầu mua hàng để tránh nhầm phạm vi cung cấp.
Với nhu cầu thay thế toàn bộ đầu nối phía trước mô đun, đặt theo mã bộ giúp xác định đúng cấu hình. Nếu chỉ cần một đầu nối riêng lẻ, phải kiểm tra mã thành phần và phạm vi cung cấp với nhà cung cấp.
Kết nối dây bằng cơ cấu kẹp lò xo
Bộ đầu nối đấu dây Bachmann KZ-DIO232 B C sử dụng cơ cấu Cage Clamp. Dây dẫn được giữ tại vị trí tiếp xúc bằng lực của bộ phận kẹp lò xo.
Khi thao tác đúng, cơ cấu này tạo điểm nối cơ khí và điện giữa dây dẫn với đầu nối. Việc đấu dây cần tuân thủ yêu cầu về tiết diện dây, chiều dài tuốt và cách mở kẹp của đúng loại terminal.
Dây được tuốt quá dài có thể để lộ phần dẫn điện bên ngoài. Dây tuốt quá ngắn hoặc đưa chưa đủ sâu có thể khiến điểm kẹp không giữ đúng phần lõi. Vì vậy, chất lượng đấu nối phụ thuộc cả đầu nối và cách chuẩn bị dây.
Đối với bộ đầu nối đấu dây Bachmann KZ-DIO232 B C, không nên áp dụng thông số của một cầu đấu khác chỉ vì có hình dạng tương tự. Các giới hạn điện và thông số dây cần được kiểm tra theo tài liệu của đầu nối KZ 51/12.
Dải ghi nhãn giúp đối chiếu dây với sơ đồ điện
Trong tủ điều khiển có nhiều tín hiệu, việc nhận diện dây chính xác giúp rút ngắn thời gian kiểm tra. Dải ghi nhãn đi kèm bộ đầu nối đấu dây Bachmann KZ-DIO232 B C hỗ trợ ghi thông tin tương ứng với sơ đồ điện của hệ thống.
Nội dung nhãn nên thống nhất với mã dây, số terminal và ký hiệu tín hiệu trong bản vẽ. Khi cần kiểm tra một ngõ vào hoặc ngõ ra, kỹ thuật viên có thể đối chiếu giữa đầu nối, dây dẫn và tài liệu mà không phải lần theo từng dây từ đầu.
Dải ghi nhãn cũng hữu ích khi thay đầu nối bị hỏng. Trước khi tháo dây, cần lưu lại vị trí và ký hiệu hiện hữu, sau đó chuyển sang đầu nối mới theo đúng sơ đồ.
Việc ghi nhãn rõ ràng giúp hạn chế nhầm lẫn sau bảo trì, đặc biệt khi nhiều đầu nối nằm gần nhau và sử dụng dây có cùng màu.
Chi tiết mã hóa cơ khí hỗ trợ chống cắm nhầm
Các chi tiết mã hóa trong bộ đầu nối đấu dây Bachmann KZ-DIO232 B C phục vụ việc định vị đầu nối theo cấu hình lắp đặt. Khi được bố trí đúng, chúng hỗ trợ ngăn đầu nối cắm vào vị trí không tương ứng.
Đây là tính năng có ý nghĩa trong hệ thống có nhiều mô đun hoặc nhiều cụm đầu nối tương tự. Tuy nhiên, mã hóa cơ khí vẫn cần kết hợp với nhãn và sơ đồ điện để kiểm tra toàn bộ việc đấu dây.
Khi thay bộ đầu nối, cần đối chiếu vị trí các chi tiết mã hóa của bộ cũ. Không tự ý bỏ hoặc thay đổi chúng để ép đầu nối vào vị trí lắp đặt.
Quan hệ giữa KZ-DIO232 B+C và mô đun DIO232
DIO232 là mã mô đun ngõ vào/ngõ ra số, còn KZ-DIO232 B+C là mã bộ đầu nối dùng cho mô đun. Hai sản phẩm liên quan trực tiếp nhưng có chức năng và phạm vi cung cấp khác nhau.
Bộ đầu nối đấu dây Bachmann KZ-DIO232 B C tạo giao diện đấu dây cho các kết nối của mô đun. Khả năng xử lý tín hiệu, đặc tính ngõ vào/ngõ ra và chức năng điều khiển thuộc về DIO232.
Do đó, không nên dùng thông số của mô đun để mô tả bộ đầu nối như một thiết bị xử lý tín hiệu. Khi lập danh mục vật tư, nên tách riêng hai dòng sản phẩm.
| Sản phẩm | Chức năng | Cách ghi trong danh mục |
|---|---|---|
| Bachmann DIO232 | Mô đun ngõ vào/ngõ ra số | Mô đun I/O số Bachmann DIO232 |
| Bachmann KZ-DIO232 B+C | Bộ phụ kiện đấu dây | Bộ đầu nối đấu dây Bachmann KZ-DIO232 B+C, 00013742-50 |
Cách ghi này giúp bộ phận mua hàng và kỹ thuật xác định rõ thiết bị cần bổ sung, tránh đặt đầu nối khi thực tế cần mô đun hoặc ngược lại.
Kiểm tra đầu nối khi bảo trì tủ điều khiển
Bộ đầu nối có thể cần thay thế khi vỏ bị nứt, cơ cấu kẹp hỏng hoặc tiếp điểm có dấu hiệu cháy, biến màu. Trước khi thay bộ đầu nối đấu dây Bachmann KZ-DIO232 B C, cần kiểm tra nguyên nhân để tránh lặp lại hư hỏng.
Dây dẫn bị kéo căng, đấu nối không đúng hoặc điều kiện điện vượt giới hạn có thể ảnh hưởng đến điểm tiếp xúc. Phần dây gần đầu nối cũng cần được kiểm tra; thay terminal mới chưa đủ nếu lõi dây hoặc lớp cách điện đã hư hỏng.
Khi tháo lắp, cần cô lập các nguồn liên quan và xác nhận không còn điện tại vị trí thao tác. Sau khi đấu lại, kiểm tra độ giữ dây, vị trí đầu nối, nhãn và mã hóa cơ khí trước khi chạy thử hệ thống.
