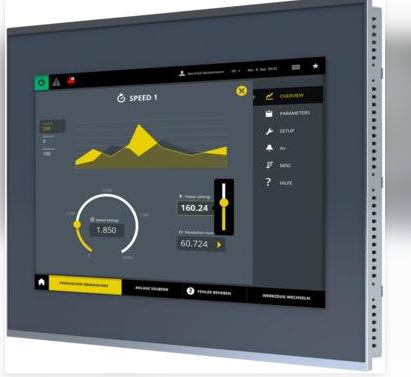

Màn hình Bachmann OT1312WM – Thiết bị vận hành cảm ứng tích hợp máy tính
Màn hình Bachmann OT1312WM là thiết bị vận hành thuộc dòng OT1300, kết hợp màn hình cảm ứng 12,1 inch với nền tảng máy tính công nghiệp. Sản phẩm phục vụ các giao diện theo dõi trạng thái, hiển thị thông số và thao tác điều khiển máy thông qua phần mềm phù hợp.
Điểm cần quan tâm khi lựa chọn màn hình Bachmann OT1312WM là sự đồng bộ giữa phần cứng, ứng dụng vận hành và hệ thống điều khiển. Kích thước hiển thị quyết định không gian bố trí giao diện, còn CPU, RAM và ổ lưu trữ đáp ứng nhu cầu chạy phần mềm trên thiết bị.
Hiển thị trạng thái máy tại vị trí vận hành
Trong quá trình sản xuất, người vận hành cần biết máy đang chạy, dừng, chờ tín hiệu hay xuất hiện cảnh báo. Màn hình Bachmann OT1312WM cung cấp nền tảng để tập hợp những thông tin này trên giao diện được thiết kế cho từng hệ thống.
Một trang tổng quan có thể hiển thị trạng thái của các cụm thiết bị, giá trị đặt và giá trị thực tế. Các trang chi tiết phục vụ theo dõi từng công đoạn, kiểm tra tham số hoặc thực hiện thao tác bảo trì theo quyền truy cập.
Nhờ kết hợp hiển thị và cảm ứng, màn hình Bachmann OT1312WM cho phép người dùng quan sát và nhập lệnh ngay trên cùng một thiết bị. Chức năng cụ thể phụ thuộc chương trình HMI, cấu hình truyền thông và các điều kiện cho phép của máy.
Những lệnh như khởi động, dừng hoặc thay đổi giá trị đặt cần được phối hợp với logic trong bộ điều khiển. Giao diện vận hành phải phản ánh đúng trạng thái hệ thống để người dùng nhận biết kết quả sau mỗi thao tác.
Không gian giao diện trên màn hình rộng 12,1 inch
Màn hình Bachmann OT1312WM có kích thước 12,1 inch, độ phân giải 1280 × 800 pixel. Định dạng màn hình rộng tạo điều kiện bố trí sơ đồ máy, vùng thông số và các nút chức năng theo nhóm.
Đối với giao diện nhiều dữ liệu, việc chia nội dung thành các khu vực rõ ràng giúp giảm thời gian tìm kiếm. Những thông số thường xuyên sử dụng nên được đặt ở trang chính, trong khi cài đặt chuyên sâu được tổ chức thành trang riêng.
Màu sắc cần được sử dụng nhất quán để phân biệt trạng thái bình thường, cảnh báo và lỗi. Kích thước chữ cùng khoảng cách giữa các nút cũng cần phù hợp với vị trí lắp đặt và cách thao tác thực tế.
Công nghệ cảm ứng điện dung đa điểm là một đặc điểm của màn hình Bachmann OT1312WM ở cấu hình được giới thiệu. Các thao tác cảm ứng nâng cao cần được ứng dụng hỗ trợ; khả năng sử dụng găng tay phải được kiểm tra theo yêu cầu thiết bị.
Phần cứng xử lý nằm bên trong Panel PC
OT1312WM tích hợp bộ xử lý và bộ nhớ, cho phép triển khai ứng dụng tương thích trực tiếp trên Panel PC. Điều này giúp tổ chức thiết bị hiển thị và nền tảng chạy phần mềm trong một cụm.
Cấu hình tham khảo trong bài là OT1312WM/BE1/CEG6/4G/P/M.264/W10E, mã đặt hàng 00034835-00.
| Thành phần | Cấu hình |
|---|---|
| Bộ xử lý | Intel Celeron 3955U |
| Kiến trúc xử lý | Hai nhân, 2,00GHz |
| Bộ nhớ làm việc | RAM DDR4 4GB |
| Lưu trữ | SSD M.2 64GB |
| Giao diện lưu trữ bổ sung | Khe CFast |
| Hệ điều hành | Windows 10 IoT Enterprise 64-bit |
| Màn hình | 12,1 inch, 1280 × 800 |
| Cảm ứng | Điện dung đa điểm |
CPU thực hiện các tác vụ của phần mềm, RAM phục vụ dữ liệu đang xử lý và SSD lưu hệ điều hành cùng ứng dụng. Khi đánh giá màn hình Bachmann OT1312WM, cần xét mức sử dụng tài nguyên của chương trình dự kiến triển khai.
Giao diện có nhiều đối tượng động, dữ liệu lưu trữ hoặc tác vụ chạy đồng thời có thể tạo yêu cầu xử lý khác nhau. Vì vậy, lựa chọn cấu hình cần dựa trên ứng dụng thực tế thay vì chỉ nhìn vào dung lượng RAM hoặc tốc độ CPU.
Các thông số trên áp dụng cho mã 00034835-00. Thiết bị mang tên OT1312WM nhưng có chuỗi cấu hình khác cần được đối chiếu riêng.
.jpeg)
Dữ liệu giữa màn hình và bộ điều khiển
Để hiển thị thông số chính xác, màn hình Bachmann OT1312WM cần được kết nối và cấu hình trao đổi dữ liệu với hệ thống điều khiển. Phần mềm vận hành xác định địa chỉ biến, cách đọc dữ liệu và những giá trị được phép ghi.
Các biến trạng thái, giá trị đo và tín hiệu cảnh báo có thể được đưa lên giao diện theo thiết kế. Khi người dùng thay đổi giá trị đặt, ứng dụng truyền dữ liệu đến bộ điều khiển theo phương thức đã cấu hình.
Cần kiểm tra cách xử lý khi mất kết nối. Giao diện phải giúp người vận hành nhận biết dữ liệu không còn cập nhật, tránh hiểu nhầm một giá trị cũ là trạng thái hiện tại của máy.
Với màn hình Bachmann OT1312WM, khả năng sử dụng một giao thức cụ thể phụ thuộc phần mềm, driver và giấy phép liên quan. Cổng mạng chỉ cung cấp kết nối vật lý, không tự bảo đảm tương thích với mọi PLC.
Giao diện mạng và các cổng ngoại vi
Cấu hình OT1312WM được đề cập có hai cổng Ethernet 10/100/1000Mbps. Việc sử dụng từng cổng cần được xác định theo kiến trúc mạng và cấu hình ứng dụng.
Bên cạnh Ethernet, thiết bị có hai cổng USB 3.0, hai cổng USB 2.0, một cổng USB-C và một cổng HDMI. Các kết nối này hỗ trợ thiết bị ngoại vi phù hợp theo khả năng của hệ điều hành và phần mềm.
| Giao diện | Nội dung cần kiểm tra khi sử dụng |
|---|---|
| Ethernet | Địa chỉ mạng, giao thức và cấu hình trao đổi dữ liệu |
| USB | Thiết bị ngoại vi, driver và quyền truy cập |
| HDMI | Thiết bị hiển thị kết nối và cấu hình hình ảnh |
| CFast | Loại thẻ, phạm vi cung cấp và phương án sử dụng |
Khi bố trí màn hình Bachmann OT1312WM trong tủ, cần dành không gian cho đầu cáp và thao tác bảo trì. Dây dẫn nên được cố định phù hợp để hạn chế lực kéo lên các cổng kết nối.
Phần mềm quyết định chức năng của màn hình
Cấu hình có Windows 10 IoT Enterprise 64-bit cung cấp nền tảng chạy các ứng dụng tương thích. Tuy nhiên, giao diện của máy vẫn cần được cài đặt, cấu hình và kiểm tra riêng.
Màn hình Bachmann OT1312WM có thể được triển khai theo phương án ứng dụng chạy trên Panel PC hoặc truy cập giao diện Web HMI bằng trình duyệt phù hợp. Việc lựa chọn phụ thuộc thiết kế của hệ thống.
Mỗi phương án cần xác định rõ nơi xử lý giao diện, nguồn dữ liệu và yêu cầu giấy phép. Phần mềm Runtime, chương trình máy và quyền sử dụng ứng dụng phải được làm rõ trong phạm vi cung cấp.
Một Panel PC có đúng cấu hình phần cứng chưa thể vận hành máy nếu thiếu ứng dụng hoặc thông số kết nối. Vì vậy, khi mua thiết bị thay thế, cần chuẩn bị phương án khôi phục phần mềm cùng dữ liệu hệ thống.
Đối chiếu OT1312WM trước khi mua thay thế
Khi thiết bị cũ gặp lỗi, cần kiểm tra tem và mã đặt hàng để xác định đúng cấu hình. Với màn hình Bachmann OT1312WM, chuỗi ký hiệu phía sau model giúp phân biệt CPU, RAM, lưu trữ và hệ điều hành.
Ngoài phần cứng, cần đối chiếu kích thước lắp đặt, vị trí cổng và phụ kiện cố định. Bản vẽ thiết bị là cơ sở để kiểm tra khả năng thay vào vị trí hiện hữu.
Việc sao lưu chương trình nên được thực hiện trước khi tháo màn hình nếu tình trạng thiết bị còn cho phép. Các tham số mạng, dữ liệu ứng dụng và thông tin giấy phép cần được ghi nhận để phục vụ triển khai thiết bị mới.
Sau khi thay màn hình Bachmann OT1312WM, cần kiểm tra cảm ứng, kết nối dữ liệu, cảnh báo và các thao tác vận hành theo quy trình của máy.
