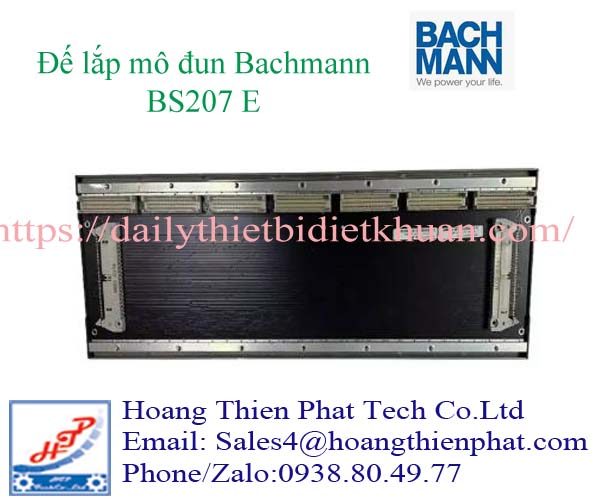

Đế lắp mô đun Bachmann BS207 E – Backplane 7 vị trí cho hệ thống điều khiển

Đế lắp mô đun Bachmann BS207 E là backplane dùng để bố trí và kết nối các mô đun tương thích trong hệ thống điều khiển Bachmann. Sản phẩm có 7 vị trí lắp mô đun, được thiết kế để bắt trực tiếp lên tấm lưng tủ điện.

Model chính thức là BS207/E, mã đặt hàng 00029662-00.

Bảy vị trí để bố trí cụm điều khiển Bachmann

Một cụm điều khiển thường gồm mô đun nguồn, CPU và các mô đun chức năng. Đế lắp mô đun Bachmann BS207 E tạo nền lắp đặt chung cho những thành phần này, giúp hình thành cụm thiết bị theo cấu hình của máy.

Thông số 7 vị trí thể hiện số khe trên backplane. Tuy nhiên, 7 vị trí không đồng nghĩa với việc luôn lắp được 7 thiết bị riêng biệt, vì một số mô đun có thể chiếm nhiều hơn một vị trí.

Khi xây dựng cấu hình, cần kiểm tra độ rộng của từng mô đun và thứ tự lắp đặt được phép. Phần vị trí còn lại mới được tính cho các mô đun I/O hoặc thiết bị bổ sung.

Với đế lắp mô đun Bachmann BS207 E, việc tính đúng số vị trí ngay từ đầu giúp tránh tình trạng thiếu chỗ khi hoàn thiện tủ hoặc mở rộng chức năng điều khiển.

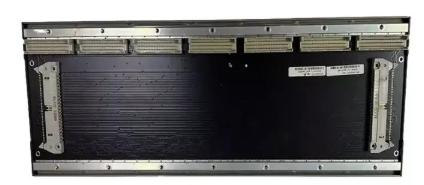

Thông tin nhận diện BS207/E

Backplane kết nối các thành phần trong cùng hệ thống

Đế lắp mô đun Bachmann BS207 E đảm nhiệm cả vai trò lắp đặt cơ khí và kết nối nội bộ giữa các mô đun tương thích. Thay vì bố trí từng thiết bị độc lập, các mô đun được gắn trên một backplane theo cấu hình hệ thống.

Trong cụm điều khiển, mô đun nguồn cung cấp các đường điện áp nội bộ, CPU thực thi chương trình và mô đun I/O tiếp nhận hoặc phát tín hiệu. Backplane là thành phần liên kết những thiết bị này trong kiến trúc điều khiển Bachmann.

Đường kết nối nội bộ trên đế khác với đầu nối đấu dây phía trước mô đun. Dây từ cảm biến, công tắc hoặc cơ cấu chấp hành vẫn được đấu vào terminal của mô đun tương ứng theo sơ đồ điện.

Vì vậy, đế lắp mô đun Bachmann BS207 E không thay thế bộ đầu nối tín hiệu. Khi chuẩn bị vật tư, cần xác định riêng backplane, mô đun chức năng và các phụ kiện đấu dây.

Lắp trực tiếp lên tấm lưng tủ điện

Một đặc điểm xác định của BS207/E là phương pháp bắt trực tiếp lên tấm lưng tủ. Kích thước bố trí và vị trí lỗ lắp cần được đối chiếu với bản vẽ sản phẩm trước khi gia công.

Tấm lưng phải đủ chắc chắn để giữ đế và các mô đun sau khi hoàn thiện. Bề mặt lắp đặt cần phẳng, tránh làm biến dạng đế khi siết cố định.

Không gian xung quanh cụm đế lắp mô đun Bachmann BS207 E cũng cần đáp ứng yêu cầu thao tác, đi dây và tản nhiệt của các mô đun. Bố trí quá sát máng cáp hoặc thiết bị khác có thể gây khó khăn khi bảo trì.

Khi thay đế trong tủ cũ, nên kiểm tra đồng thời khoảng cách lỗ, vị trí cụm thiết bị và khả năng tiếp cận các đầu nối. Việc đối chiếu này giúp xác định khả năng lắp lại đúng vị trí hiện hữu.

Bố trí nguồn, CPU và I/O trên BS207 E

Vị trí của mô đun nguồn

Mô đun nguồn cần tương thích với hệ thống và đáp ứng tổng nhu cầu cấp điện của CPU cùng các mô đun nhận nguồn qua backplane. Số vị trí còn trống trên đế không phản ánh khả năng cấp nguồn còn lại.

Khi thêm mô đun vào đế lắp mô đun Bachmann BS207 E, phải kiểm tra cả không gian lắp đặt lẫn tải nguồn nội bộ. Một cấu hình đủ chỗ vẫn có thể vượt giới hạn nguồn nếu không tính toán đầy đủ.

Không gian dành cho CPU

CPU có thể chiếm một hoặc nhiều vị trí tùy model. Do đó, cần kiểm tra độ rộng thực tế thay vì tính mỗi CPU tương đương một khe.

Model bộ xử lý, phiên bản phần cứng và yêu cầu hệ thống cũng phải phù hợp. Backplane đúng số vị trí chưa đủ để xác nhận mọi CPU Bachmann đều có thể sử dụng.

Các mô đun I/O và chức năng

Mô đun ngõ vào/ngõ ra số, analog hoặc mô đun chuyên dụng được lựa chọn theo tín hiệu và chức năng của máy. Khi bố trí trên đế lắp mô đun Bachmann BS207 E, cần tuân thủ cấu hình lắp đặt của hệ thống.

Sơ đồ vị trí nên thể hiện rõ mã từng mô đun, số khe chiếm dụng và vị trí dự phòng. Tài liệu này hỗ trợ kiểm tra cấu hình khi mua phụ tùng hoặc bảo trì.

Phân biệt đế backplane với bộ điều khiển hoàn chỉnh

Đế lắp mô đun Bachmann BS207 E là một thành phần của hệ thống, không phải bộ điều khiển có thể tự vận hành. Để hình thành cụm điều khiển, cần các mô đun tương thích và chương trình ứng dụng phù hợp.

Khi báo giá theo mã 00029662-00, phạm vi cần được ghi rõ là đế BS207/E. Nếu yêu cầu cả cụm, phải liệt kê thêm nguồn, CPU, I/O và phụ kiện.

Việc tách rõ các thành phần giúp danh mục mua hàng chính xác hơn và hạn chế thiếu phụ kiện khi lắp đặt.

Thay thế đế lắp mô đun Bachmann BS207 E

Backplane cần được kiểm tra khi đầu nối nội bộ bị hư hỏng, đế biến dạng hoặc cụm mô đun gặp vấn đề tiếp xúc. Tuy nhiên, lỗi nhận diện mô đun có thể liên quan đến nguồn, mô đun chức năng hoặc cấu hình phần mềm; cần xác định nguyên nhân trước khi thay đế.

Trước khi tháo đế lắp mô đun Bachmann BS207 E, cần cô lập nguồn và ghi lại vị trí từng mô đun. Các dây, terminal và mã thiết bị phải được nhận diện để lắp lại đúng cấu hình.

Sau khi thay, kiểm tra độ chắc chắn của cụm, tình trạng tiếp xúc và khả năng nhận diện mô đun. Hệ thống cần được chạy thử theo quy trình của máy trước khi trở lại vận hành.

Để hỏi giá, nên cung cấp BS207/E – Part No. 00029662-00, số lượng và ảnh tem đế hiện hữu. Nếu cần mua cả cụm điều khiển, bổ sung danh sách các mô đun để xác định đầy đủ phạm vi cung cấp.
