Hộp số cẩu PGR

Hộp số cẩu PGR là thiết bị truyền động được phát triển dành cho các cơ cấu nâng hạ, cầu trục, cổng trục, tời điện và hệ thống vận chuyển tải trọng trong công nghiệp. Sản phẩm thuộc thương hiệu PGR Drive Technologies, nhà sản xuất chuyên về hộp giảm tốc, động cơ giảm tốc và các giải pháp truyền động công nghiệp.

Trong các hệ thống nâng hạ, hộp số phải chịu tải lớn, làm việc với chu kỳ đóng mở liên tục và thường xuyên xuất hiện tải động khi khởi động hoặc dừng tải. Vì vậy, hộp số cẩu PGR được thiết kế với kết cấu chắc chắn, bộ bánh răng có độ bền cao và nhiều tỷ số truyền để đáp ứng từng yêu cầu về tốc độ nâng.

Dòng sản phẩm nổi bật dành cho ứng dụng này là PGR PCS Series – Crane Gear Units. PCS Series có thể được sử dụng từ các hệ thống nâng tải nhỏ đến những thiết bị cầu trục công nghiệp có tải trọng lớn.

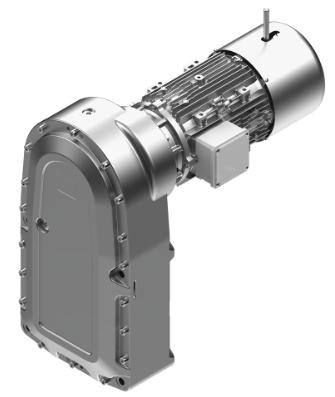

Giới thiệu hộp số cẩu PGR PCS Series

PGR PCS Series là dòng hộp giảm tốc chuyên dụng cho thiết bị nâng hạ. Khác với hộp giảm tốc công nghiệp thông thường, PCS được PGR phát triển hướng đến việc kết hợp trực tiếp với tang cuốn, động cơ điện và các thành phần của cơ cấu nâng.

Thiết kế trục song song giúp hộp số cẩu PGR PCS có kích thước lắp đặt tương đối gọn trong khi vẫn đáp ứng yêu cầu truyền mô-men lớn. Cấu trúc này đặc biệt thuận lợi đối với cầu trục vì không gian bố trí giữa động cơ, hộp số và tang cuốn thường bị giới hạn.

PCS Series có nhiều phương án đầu vào và đầu ra khác nhau. Nhờ đó, nhà chế tạo cầu trục có thể lựa chọn cấu hình phù hợp với tải trọng nâng, tốc độ nâng, đường kính tang cuốn và công suất động cơ.

Đặc điểm thiết kế của hộp số cẩu PGR

Một trong những yếu tố quan trọng của hộp số cẩu PGR là khả năng hoạt động ổn định dưới điều kiện tải thay đổi liên tục. Khi cầu trục nâng tải, mô-men truyền qua bánh răng tăng đáng kể; trong quá trình hạ hoặc dừng tải, hộp số tiếp tục chịu tác động từ quán tính của toàn bộ hệ thống.

PGR sử dụng hệ thống bánh răng được gia công chính xác và xử lý bề mặt nhằm nâng cao khả năng chịu tải. Kết cấu thân hộp cứng vững hỗ trợ duy trì độ đồng tâm của các trục và hạn chế biến dạng trong quá trình vận hành.

Dòng PCS sử dụng cấu trúc bánh răng trụ với trục vào và trục ra bố trí song song. Thiết kế này phù hợp với bố trí truyền động của cơ cấu nâng và giúp việc kết nối với tang cuốn trở nên thuận tiện hơn.

Thông số kỹ thuật tham khảo PGR PCS Series

Tùy cấu hình và kích thước hộp số, thông số thực tế sẽ khác nhau. Phạm vi của dòng hộp số cẩu PGR PCS Series có thể tham khảo như sau:

Khi chọn hộp số cẩu PGR, không nên chỉ dựa vào công suất động cơ. Các thông số tải nâng, tốc độ nâng, đường kính tang, số lớp cáp, chế độ làm việc và hệ số tải cũng cần được xác định để lựa chọn cấu hình phù hợp.

Các dòng hộp số cẩu PGR PCS

PGR Việt Nam phát triển PCS Series với nhiều kích thước khác nhau nhằm đáp ứng từng cấp tải của hệ thống nâng. Một số cấu hình có thể gặp trong tài liệu của hãng gồm PCS 40 và PCS 60, bên cạnh các kích thước thuộc cùng nền tảng PCS.

Mỗi kích thước có thể kết hợp với nhiều tỷ số truyền và phương án động cơ khác nhau. Vì vậy, khi báo giá hoặc thay thế hộp số đang sử dụng, cần kiểm tra đầy đủ nameplate PGR thay vì chỉ sử dụng tên PCS Series.

Đối với dự án thiết kế mới, model sẽ được lựa chọn dựa trên dữ liệu vận hành thực tế. Với trường hợp thay thế, nên cung cấp model đầy đủ, tỷ số truyền, công suất motor, tốc độ đầu vào, kiểu trục ra và hình ảnh tem nhãn.

Khả năng kết nối với tang cuốn của hộp số PGR

Một ưu điểm đáng chú ý của hộp số cẩu PGR là khả năng tích hợp vào cụm tang cuốn của hệ thống nâng. Tùy cấu hình, đầu ra có thể được thiết kế để thuận tiện cho việc liên kết giữa hộp số và tang cáp.

Trong cầu trục, tang cuốn đóng vai trò thu hoặc nhả cáp thép để nâng và hạ tải. Hộp số nằm giữa động cơ và tang cuốn, có nhiệm vụ giảm tốc độ từ động cơ đồng thời tăng mô-men truyền đến tang.

Việc sử dụng hộp số được thiết kế riêng cho cơ cấu nâng giúp đơn giản hóa bố trí truyền động và nâng cao tính đồng bộ của toàn bộ hệ thống.

Nguyên lý hoạt động của hộp số cẩu PGR

Khi động cơ điện hoạt động, chuyển động quay được đưa vào trục đầu vào của hộp số cẩu PGR PCS. Các cấp bánh răng bên trong hộp số thực hiện quá trình giảm tốc và tăng mô-men trước khi truyền chuyển động đến trục đầu ra.

Trục đầu ra tiếp tục truyền mô-men đến tang cuốn. Khi tang quay theo một chiều, cáp thép được cuốn lên và tải được nâng; khi tang quay theo chiều ngược lại, cáp được nhả ra để hạ tải.

Tỷ số truyền của hộp số ảnh hưởng trực tiếp đến tốc độ quay của tang. Vì vậy, việc lựa chọn tỷ số truyền cần đồng thời xem xét tốc độ động cơ, đường kính tang và tốc độ nâng mong muốn.

Ứng dụng của hộp số cẩu PGR

Hộp số cẩu PGR có thể được sử dụng trong nhiều hệ thống nâng hạ công nghiệp khác nhau, tiêu biểu gồm:

Cầu trục nhà xưởng.

Cầu trục dầm đơn và dầm đôi.

Cổng trục công nghiệp.

Tời nâng hàng.

Cơ cấu nâng chính và nâng phụ.

Hệ thống vận chuyển vật liệu.

Thiết bị nâng trong nhà máy thép.

Thiết bị nâng tại kho hàng và trung tâm logistics.

Cầu trục phục vụ ngành cơ khí chế tạo.

Thiết bị nâng trong nhà máy xi măng và khai khoáng.

Đối với môi trường làm việc nặng, việc lựa chọn hộp số cần tính thêm chu kỳ làm việc, số lần khởi động mỗi giờ và tải trọng thực tế để đảm bảo tuổi thọ của hệ thống.

Hộp số cẩu PGR cho cầu trục nhà xưởng

Cầu trục nhà xưởng thường yêu cầu khả năng nâng hạ ổn định và kiểm soát tốc độ tốt. Hộp số cẩu PGR PCS Series có thể kết hợp với động cơ điều khiển bằng biến tần để hỗ trợ quá trình tăng tốc và giảm tốc của cơ cấu nâng.

Giải pháp điều khiển biến tần đặc biệt hữu ích khi nâng những tải trọng lớn hoặc cần hạn chế rung lắc hàng hóa. Motor không phải chuyển ngay từ trạng thái đứng yên lên tốc độ tối đa, nhờ đó quá trình khởi động diễn ra êm hơn.

Đây cũng là cấu hình phù hợp cho các dây chuyền sản xuất cần cầu trục hoạt động nhiều lần trong ngày.

Hộp số PGR cho cổng trục và tời nâng

Ngoài cầu trục trong nhà xưởng, hộp số cẩu PGR còn phù hợp cho cổng trục và hệ thống tời nâng. Những ứng dụng này thường yêu cầu mô-men đầu ra lớn trong khi tốc độ quay của tang tương đối thấp.

Thông qua nhiều cấp giảm tốc, PCS Series chuyển đổi tốc độ cao của động cơ thành tốc độ phù hợp cho tang cuốn. Đồng thời, mô-men đầu ra được tăng lên để đáp ứng yêu cầu nâng tải.

Với các hệ thống ngoài trời, người sử dụng cần xem xét thêm điều kiện nhiệt độ, độ ẩm, bụi và chế độ bảo vệ của động cơ cũng như các thiết bị điện đi kèm.

Ưu điểm của hộp số cẩu PGR PCS

Sử dụng dòng hộp số chuyên dụng mang lại nhiều lợi thế cho hệ thống nâng hạ. Hộp số cẩu PGR PCS có thiết kế tập trung vào khả năng truyền mô-men, kết nối tang cuốn và đáp ứng các chu kỳ làm việc đặc trưng của cầu trục.

Dải tỷ số truyền rộng giúp người thiết kế dễ lựa chọn tốc độ nâng phù hợp. Nhiều phương án kết nối động cơ và đầu ra cũng tạo thuận lợi khi thiết kế hệ thống mới hoặc thay thế thiết bị.

Bên cạnh đó, việc kết hợp motor với biến tần cho phép hệ thống kiểm soát tốc độ nâng linh hoạt hơn, đặc biệt trong các ứng dụng cần nâng hạ tải chính xác.

Cách lựa chọn hộp số cẩu PGR phù hợp

Để lựa chọn chính xác hộp số cẩu PGR, cần xác định đồng thời các dữ liệu của động cơ, tang cuốn và tải trọng. Chỉ sử dụng tải nâng hoặc công suất motor thường chưa đủ để xác định model.

Các thông tin quan trọng cần có gồm tải trọng nâng, tốc độ nâng yêu cầu, công suất động cơ, tốc độ motor, đường kính tang cuốn, kiểu kết nối trục, tỷ số truyền, số giờ vận hành mỗi ngày và chế độ làm việc của cầu trục.

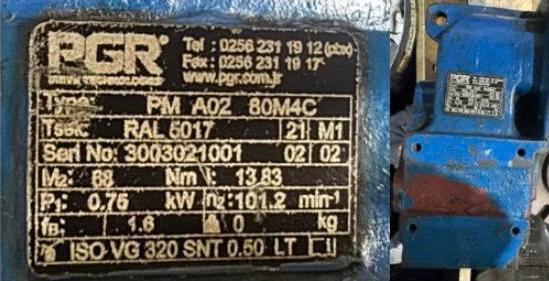

Nếu thay thế hộp số PGR cũ, hình ảnh nameplate là dữ liệu rất quan trọng. Mã đầy đủ trên tem giúp xác định kích thước hộp số, tỷ số truyền và các tùy chọn đã được trang bị từ nhà máy.

Hộp số cẩu PGR trong hệ thống truyền động đồng bộ

Một hệ thống nâng hoàn chỉnh không chỉ có hộp giảm tốc. Hộp số cẩu PGR thường làm việc cùng động cơ điện, phanh, biến tần, tang cuốn, cáp thép và hệ thống điều khiển.

Việc lựa chọn đồng bộ các thành phần giúp cơ cấu nâng hoạt động ổn định hơn. Đặc biệt, công suất motor, tỷ số truyền hộp số và đường kính tang cần được tính toán đồng thời để đạt tốc độ nâng theo yêu cầu.

PGR có kinh nghiệm trong lĩnh vực truyền động công nghiệp nên PCS Series có thể được tích hợp cùng nhiều cấu hình động cơ khác nhau tùy theo thiết kế máy.

PGR PCS Series – Lựa chọn cho hệ thống nâng hạ công nghiệp

Hộp số cẩu PGR PCS Series là giải pháp đáng chú ý cho các hệ thống cầu trục, cổng trục và tời nâng cần khả năng truyền mô-men lớn trong không gian lắp đặt hạn chế. Thiết kế trục song song, nhiều tỷ số truyền và khả năng kết hợp với cụm tang cuốn giúp dòng PCS đáp ứng đa dạng cấu hình thiết bị nâng.

Từ cầu trục trong nhà máy cơ khí đến hệ thống nâng tại ngành thép, xi măng, kho vận và khai khoáng, hộp số cẩu PGR có thể được lựa chọn theo tải trọng và điều kiện vận hành cụ thể.

Khi cần thay thế hoặc lựa chọn mới, việc cung cấp đầy đủ model, tải trọng nâng, tỷ số truyền, công suất motor và thông số tang cuốn sẽ giúp xác định hộp số PGR PCS chính xác hơn, hạn chế sai khác về kích thước lắp đặt và đặc tính truyền động.

model cụ thể của Hộp số cẩu PGR

Đối với Hộp số cẩu PGR, dòng chuyên dụng là PCS Series (Crane Gear Units). Các model/kích thước cụ thể có thể liệt kê như sau:
