Bộ giảm tốc PGR

Trong một hệ thống truyền động, lựa chọn bộ giảm tốc không đơn thuần là tìm một thiết bị có đúng tỷ số truyền. Khả năng chịu tải, cách bố trí trục, không gian lắp đặt, tốc độ làm việc và đặc điểm của máy đều ảnh hưởng trực tiếp đến hiệu quả vận hành. Bộ giảm tốc PGR được phát triển theo hướng đa dạng cấu hình để đáp ứng những yêu cầu khác nhau đó trong các dây chuyền công nghiệp.

PGR Drive Technologies cung cấp nhiều giải pháp truyền động từ hộp giảm tốc độc lập đến động cơ giảm tốc hoàn chỉnh. Nhờ có nhiều kiểu kết cấu, Bộ giảm tốc PGR có thể xuất hiện trên băng tải, máy trộn, máy đóng gói, hệ thống vận chuyển, thiết bị nâng hạ, máy chế biến thực phẩm và nhiều loại máy sản xuất chuyên dụng.

Thay vì tập trung vào một kiểu hộp số duy nhất, PGR xây dựng danh mục sản phẩm theo từng nhu cầu truyền động. Đây là điểm giúp Bộ giảm tốc PGR dễ được lựa chọn cho cả dự án chế tạo máy mới lẫn nhu cầu bảo trì, cải tạo dây chuyền đang vận hành.

Bộ giảm tốc PGR giải quyết bài toán truyền động như thế nào?

Động cơ điện thường có tốc độ quay cao nhưng nhiều thiết bị sản xuất lại cần tốc độ thấp hơn và mô-men lớn hơn. Bộ giảm tốc PGR được bố trí giữa động cơ và cơ cấu máy để thay đổi đặc tính chuyển động phù hợp với yêu cầu thực tế.

Khi lựa chọn đúng tỷ số truyền, tốc độ đầu ra được giảm xuống theo yêu cầu của băng tải, trục khuấy, tang quay hoặc cơ cấu chấp hành. Đồng thời, mô-men tại đầu ra tăng lên để thiết bị có đủ khả năng kéo hoặc quay tải.

Điểm quan trọng là mỗi máy có một cách bố trí truyền động khác nhau. Có hệ thống cần trục vào và trục ra đồng tâm, có hệ thống cần trục vuông góc, trong khi một số máy lại yêu cầu thiết kế trục song song để tiết kiệm diện tích.

Chính vì vậy, danh mục Bộ giảm tốc PGR được chia thành nhiều nhóm kết cấu khác nhau thay vì sử dụng một thiết kế cho tất cả ứng dụng.

Các dòng Bộ giảm tốc PGR phổ biến

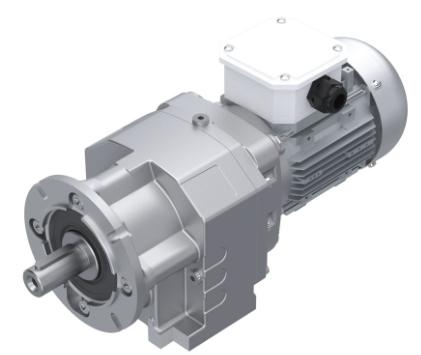

Bộ giảm tốc PGR dòng P – Helical Gear Units

P Series là nhóm Bộ giảm tốc PGR bánh răng trụ dành cho các ứng dụng truyền động công nghiệp phổ biến. Thiết kế bánh răng nghiêng giúp quá trình ăn khớp diễn ra liên tục, phù hợp với những máy cần hoạt động ổn định trong thời gian dài.

Dòng P có thể được sử dụng cho băng tải, máy sản xuất, thiết bị vận chuyển vật liệu và nhiều hệ thống cơ khí. Tùy cấu hình, người sử dụng có thể kết hợp hộp giảm tốc với động cơ để tạo thành một cụm truyền động hoàn chỉnh.

Bộ giảm tốc PGR P Series phù hợp khi yêu cầu chính là hiệu suất truyền động tốt, kết cấu công nghiệp và khả năng triển khai với nhiều tỷ số truyền.

Bộ giảm tốc PGR dòng PA/PF – Parallel Shaft Gear Units

Khi chiều dài cụm truyền động bị hạn chế, thiết kế trục song song trở thành một giải pháp đáng cân nhắc. Nhóm Bộ giảm tốc PGR trục song song cho phép bố trí motor và trục đầu ra theo cấu trúc phù hợp với các máy có không gian lắp đặt hẹp.

Dạng truyền động này thường gặp trong băng tải, hệ thống vận chuyển hàng hóa, máy khuấy và dây chuyền xử lý vật liệu. Kết cấu trục song song cũng giúp nhà chế tạo máy linh hoạt hơn khi thiết kế vị trí motor.

Đối với những dự án cần tối ưu kích thước tổng thể của máy, Bộ giảm tốc PGR trục song song là một trong những nhóm sản phẩm nên được xem xét.

Bộ giảm tốc PGR dòng PK – Helical Bevel Gear Units

PK Series sử dụng cấu trúc kết hợp bánh răng nghiêng và bánh răng côn để tạo hướng truyền động góc. Đây là lựa chọn phù hợp khi trục động cơ và trục máy không thể bố trí trên cùng một đường thẳng.

Bộ giảm tốc PGR PK Series có thể được ứng dụng trên băng tải, máy trộn, thiết bị xử lý vật liệu, hệ thống sản xuất và nhiều máy công nghiệp yêu cầu truyền động vuông góc.

Kiểu bố trí này đặc biệt hữu ích trong những dây chuyền có nhiều thiết bị đặt gần nhau. Nhà thiết kế có thể thay đổi hướng bố trí motor mà không cần mở rộng đáng kể kích thước máy.

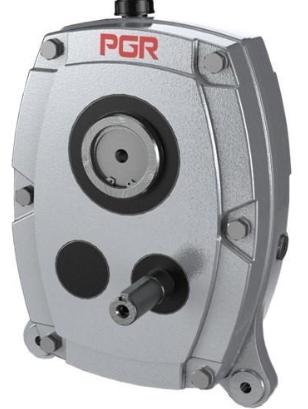

Bộ giảm tốc PGR dòng PL – Shaft Mounted Gear Units

PL Series hướng đến những ứng dụng cần lắp hộp giảm tốc trực tiếp lên trục máy. Cách lắp này giúp giảm bớt các thành phần truyền động trung gian trong một số thiết kế cơ khí.

Bộ giảm tốc PGR PL Series thường được quan tâm trong hệ thống băng tải, vận chuyển nguyên liệu và các thiết bị quay công nghiệp. Việc lắp trực tiếp trên trục giúp tạo ra cụm truyền động tương đối gọn.

Tùy từng thiết kế máy, dòng PL có thể được lựa chọn với các phương án lắp đặt và tỷ số truyền phù hợp.

Bộ giảm tốc PGR dòng PM – Monoblock Gear Units

PM Series sử dụng kết cấu thân hộp dạng monoblock. Thiết kế này hướng tới độ cứng vững của cụm truyền động và khả năng bố trí thuận tiện trên máy.

Bộ giảm tốc PGR PM Series được sử dụng trong nhiều ứng dụng truyền động công nghiệp từ máy chế tạo, hệ thống vận chuyển đến các dây chuyền sản xuất liên tục.

Đối với doanh nghiệp chế tạo máy, dòng monoblock mang đến thêm một phương án khi cần cân bằng giữa kích thước, khả năng chịu tải và cách bố trí cơ khí.

Bộ giảm tốc PGR dòng PS – Worm Gear Units

Đối với những máy cần kết cấu nhỏ gọn và truyền động vuông góc, Bộ giảm tốc PGR trục vít là một nhóm sản phẩm đáng chú ý. Dòng PS sử dụng nguyên lý truyền động trục vít – bánh vít để tạo tỷ số giảm tốc trong một cụm hộp tương đối gọn.

Dòng sản phẩm này thích hợp với các cơ cấu điều chỉnh, máy đóng gói, băng tải nhỏ, thiết bị thực phẩm và nhiều hệ thống tự động hóa.

Bộ giảm tốc PGR PS Series cũng có thể được kết hợp với động cơ để hình thành động cơ giảm tốc phục vụ lắp đặt trực tiếp lên máy.

Bộ giảm tốc PGR PCS cho thiết bị nâng hạ

Ngoài các dòng truyền động thông dụng, PGR còn phát triển PCS Series dành cho cơ cấu nâng. Đây là nhóm sản phẩm hướng đến cầu trục, cổng trục, tời và những hệ thống nâng hạ công nghiệp.

Khác với Bộ giảm tốc PGR dùng cho máy sản xuất thông thường, PCS Series phải đáp ứng đặc điểm tải của cơ cấu nâng. Dòng sản phẩm có thể kết hợp với motor, phanh và tang cuốn trong hệ thống truyền động cầu trục.

Việc tách riêng PCS thành dòng chuyên dụng cho thấy danh mục PGR không chỉ phục vụ băng tải hoặc máy sản xuất mà còn mở rộng sang các ứng dụng truyền động đặc thù.

Bộ giảm tốc PGR dòng PM Series

So sánh nhanh các nhóm Bộ giảm tốc PGR

Danh mục thực tế có thể thay đổi theo chương trình sản phẩm từng thời kỳ của PGR. Khi chọn mã đặt hàng, cần kiểm tra catalog tương ứng với từng series thay vì chỉ dựa vào tên dòng.

Bộ giảm tốc PGR trên hệ thống băng tải

Băng tải là một trong những ứng dụng điển hình của Bộ giảm tốc PGR. Trong hệ thống này, motor thường quay nhanh hơn đáng kể so với tốc độ cần thiết tại tang chủ động của băng tải.

Bộ giảm tốc có nhiệm vụ đưa tốc độ về mức phù hợp và cung cấp mô-men cần thiết để kéo băng cùng vật liệu. Tải trọng hàng hóa, chiều dài băng tải, góc nghiêng và tốc độ vận chuyển đều ảnh hưởng đến việc lựa chọn hộp giảm tốc.

Tùy cách bố trí máy, có thể xem xét Bộ giảm tốc PGR bánh răng trụ, trục song song, bánh răng côn hoặc dạng lắp trên trục.

Bộ giảm tốc PGR cho máy trộn và thiết bị khuấy

Máy trộn thường yêu cầu tốc độ đầu ra thấp nhưng mô-men tương đối lớn, đặc biệt khi nguyên liệu có độ nhớt cao hoặc khối lượng lớn. Vì vậy, tỷ số truyền và khả năng chịu tải là hai thông số quan trọng khi lựa chọn Bộ giảm tốc PGR cho nhóm thiết bị này.

Hộp giảm tốc truyền chuyển động từ motor tới trục khuấy với tốc độ phù hợp. Trong những máy hoạt động liên tục, việc xác định hệ số làm việc và tải thực tế cũng cần được chú ý.

Các cấu hình bánh răng trụ, bánh răng côn hoặc trục song song có thể được lựa chọn tùy cách đặt motor và vị trí trục khuấy.

Bộ giảm tốc PGR trong ngành thực phẩm và đóng gói

Các dây chuyền đóng gói thường có nhiều chuyển động liên tục như băng tải cấp liệu, cơ cấu quay, bàn xoay và bộ phận định vị sản phẩm. Bộ giảm tốc PGR giúp điều chỉnh tốc độ của các chuyển động này theo yêu cầu của từng công đoạn.

Đối với thiết bị nhỏ, kích thước hộp giảm tốc và khả năng bố trí motor thường là những tiêu chí quan trọng. Các dòng có thiết kế gọn hoặc truyền động vuông góc giúp tận dụng không gian bên trong máy.

Ngoài thông số cơ khí, khi sử dụng trong ngành thực phẩm còn cần xem xét điều kiện vệ sinh, môi trường làm việc và yêu cầu riêng của từng khu vực sản xuất.

Bộ giảm tốc PGR cho ngành vật liệu và công nghiệp nặng

Trong nhà máy thép, xi măng, khai khoáng hoặc xử lý vật liệu, thiết bị truyền động thường phải vận hành với tải cao và thời gian làm việc dài. Bộ giảm tốc PGR có thể được lựa chọn cho các băng tải, hệ thống cấp liệu, máy vận chuyển và nhiều cơ cấu quay.

Đối với nhóm ứng dụng này, hệ số tải và chế độ làm việc cần được tính toán kỹ. Một bộ giảm tốc có công suất danh nghĩa phù hợp chưa chắc đã đáp ứng nếu tải va đập hoặc số giờ vận hành thực tế quá lớn.

Do đó, lựa chọn Bộ giảm tốc PGR cho công nghiệp nặng cần dựa trên dữ liệu vận hành cụ thể thay vì chỉ so sánh công suất motor.

Lựa chọn Bộ giảm tốc PGR theo kiểu bố trí trục

Một phương pháp nhanh để xác định nhóm sản phẩm là xem xét hướng của trục đầu vào và trục đầu ra. Nếu thiết bị cần truyền động thẳng, dòng bánh răng trụ có thể phù hợp; nếu cần đổi hướng 90 độ, có thể xem xét cấu hình bánh răng côn hoặc trục vít.

Đối với máy có chiều dài lắp đặt hạn chế, Bộ giảm tốc PGR trục song song giúp tối ưu cách bố trí motor. Trong khi đó, hệ thống băng tải có thể sử dụng dạng lắp trực tiếp trên trục để giảm số lượng chi tiết trung gian.

Xác định kiểu lắp trước sẽ giúp thu hẹp đáng kể số lượng model cần lựa chọn.

Những thông số cần có khi chọn Bộ giảm tốc PGR

Khi yêu cầu báo giá Bộ giảm tốc PGR, nên chuẩn bị đầy đủ dữ liệu kỹ thuật. Thông tin càng chi tiết thì khả năng xác định đúng cấu hình càng cao.

Các thông số quan trọng bao gồm:

Công suất động cơ.

Tốc độ động cơ.

Tốc độ đầu ra yêu cầu.

Tỷ số truyền.

Mô-men đầu ra.

Kiểu trục đầu ra.

Đường kính trục.

Kiểu mặt bích.

Vị trí lắp đặt.

Chế độ vận hành.

Số giờ hoạt động mỗi ngày.

Loại máy sử dụng.

Điện áp và tần số nếu đặt kèm motor.

Đối với Bộ giảm tốc PGR đang cần thay thế, nên cung cấp thêm hình ảnh nameplate. Đây là cách nhanh nhất để kiểm tra series, tỷ số truyền, kích thước và cấu hình thiết bị cũ.

Thay thế Bộ giảm tốc PGR đang sử dụng

Khi một hộp giảm tốc đã hoạt động nhiều năm và cần thay mới, việc chỉ đo kích thước bên ngoài thường chưa đủ. Hai hộp số có kích thước gần giống nhau vẫn có thể khác tỷ số truyền, trục, mặt bích hoặc vị trí lắp.

Nếu nameplate vẫn còn rõ, cần ghi nhận toàn bộ mã sản phẩm trên tem. Sau đó đối chiếu với catalog Bộ giảm tốc PGR tương ứng để xác định cấu hình thay thế.

Trường hợp tem bị mất hoặc không đọc được, có thể thu thập công suất motor, tốc độ đầu vào, tốc độ đầu ra, đường kính trục, kích thước mặt bích và hình ảnh tổng thể để tiến hành lựa chọn lại.

Bộ giảm tốc PGR và động cơ giảm tốc PGR khác nhau như thế nào?

Bộ giảm tốc PGR là cụm cơ khí thực hiện chức năng giảm tốc và tăng mô-men. Thiết bị có thể được cung cấp riêng để người dùng kết nối với motor hiện có.

Trong khi đó, động cơ giảm tốc PGR là một cụm đã kết hợp motor điện với hộp giảm tốc. Giải pháp này thuận tiện khi thiết kế dây chuyền mới vì motor và hộp số có thể được lựa chọn đồng bộ ngay từ đầu.

Tùy yêu cầu dự án, khách hàng có thể lựa chọn Bộ giảm tốc PGR riêng lẻ hoặc cụm động cơ giảm tốc hoàn chỉnh.

Vì sao Bộ giảm tốc PGR phù hợp với nhiều ngành công nghiệp?

Giá trị của một hệ thống hộp giảm tốc nằm ở khả năng đáp ứng nhiều cách bố trí máy. PGR phát triển các dòng sản phẩm với cấu trúc bánh răng và kiểu trục khác nhau, giúp người thiết kế có thêm lựa chọn khi xây dựng hệ thống truyền động.

Bộ giảm tốc PGR có thể phục vụ từ những băng tải đơn giản đến máy sản xuất, thiết bị khuấy, hệ thống vận chuyển và cơ cấu nâng hạ. Việc có nhiều series cũng giúp lựa chọn thiết bị sát với yêu cầu ứng dụng hơn.

Đây là lý do Bộ giảm tốc PGR được quan tâm trong cả lĩnh vực chế tạo máy OEM, xây dựng dây chuyền mới và bảo trì thiết bị công nghiệp.

Bộ giảm tốc PGR – Giải pháp đa dạng cho hệ thống truyền động

Từ bài toán giảm tốc cho một băng tải nhỏ đến hệ thống vận chuyển vật liệu hoặc máy sản xuất công suất lớn, lựa chọn đúng bộ giảm tốc ảnh hưởng trực tiếp đến khả năng vận hành của thiết bị. Bộ giảm tốc PGR cung cấp nhiều phương án về kiểu bánh răng, hướng trục và cách lắp để đáp ứng những yêu cầu khác nhau trong công nghiệp.

Các dòng bánh răng trụ, trục song song, bánh răng côn, trục vít, monoblock và hộp số chuyên dụng cho thiết bị nâng giúp danh mục Bộ giảm tốc PGR bao phủ nhiều nhóm ứng dụng. Khi lựa chọn đúng series và tỷ số truyền, hệ thống có thể đạt được tốc độ đầu ra và mô-men phù hợp với thiết kế máy.

Đối với nhu cầu thay thế thiết bị cũ, xác định chính xác model trên nameplate vẫn là phương án ưu tiên. Với dự án mới, các thông số về công suất, tốc độ, mô-men, kiểu lắp và chế độ làm việc sẽ là cơ sở để lựa chọn Bộ giảm tốc PGR phù hợp.
