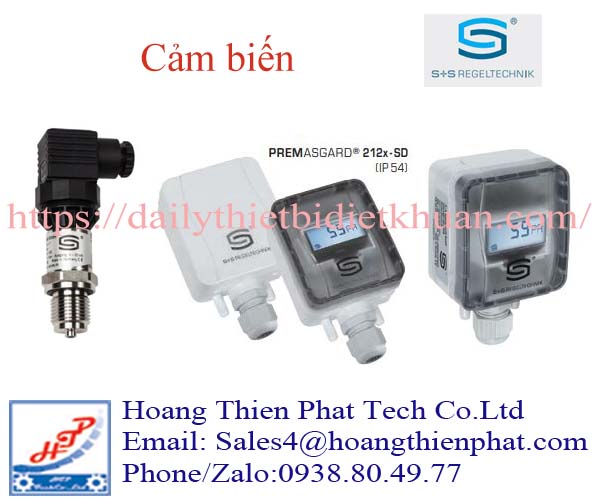

Cảm biến chênh áp PREMASGARD 2121-SD – S+S Regeltechnik

Cảm biến chênh áp PREMASGARD 2121-SD – S+S Regeltechnik là thiết bị đo áp suất, chênh áp và lưu lượng không khí được thiết kế cho hệ thống HVAC, thông gió, phòng sạch, giám sát bộ lọc và tự động hóa tòa nhà. Thiết bị sử dụng phần tử đo áp suất piezoresistive có bù nhiệt, giúp duy trì độ ổn định của tín hiệu trong quá trình vận hành.

PREMASGARD 2121-SD được thiết kế với nhiều dải đo có thể lựa chọn ngay trên thiết bị. Đồng thời, người sử dụng có thể chuyển đổi giữa tín hiệu 0–10 V và 4–20 mA, nhờ đó một thiết bị có thể đáp ứng nhiều cấu hình điều khiển khác nhau.

Đây là dòng cảm biến phù hợp cho những hệ thống cần theo dõi chênh lệch áp suất nhỏ của không khí, đặc biệt tại đường ống gió, bộ lọc, quạt, phòng sạch và các khu vực yêu cầu kiểm soát áp suất chính xác.

Công tắc áp suất S+S Regeltechnik

Đặc điểm của cảm biến chênh áp PREMASGARD 2121-SD

Một điểm đáng chú ý của cảm biến chênh áp PREMASGARD 2121-SD là khả năng tích hợp nhiều cấu hình đo trong cùng một thiết bị. Dòng PREMASGARD 212x-SD có 8 dải đo có thể chuyển đổi kết hợp với hai dạng tín hiệu đầu ra, cho phép linh hoạt cấu hình khi lắp đặt.

Thiết bị sử dụng cảm biến áp suất kiểu piezoresistive và được bù nhiệt. Cấu trúc này giúp giảm ảnh hưởng của sự thay đổi nhiệt độ môi trường đến kết quả đo, đặc biệt quan trọng đối với những hệ thống HVAC hoạt động liên tục.

PREMASGARD 2121-SD còn có chức năng điều chỉnh điểm zero bằng nút nhấn và cho phép hiệu chỉnh offset. Khi lắp đặt, kỹ thuật viên có thể cân chỉnh lại điểm không để hạn chế sai số phát sinh do vị trí lắp, đường ống áp suất hoặc điều kiện thực tế của hệ thống.

Thông số kỹ thuật PREMASGARD 2121-SD

Các thông số chính của PREMASGARD 2121-SD S+S Regeltechnik gồm:

Part No.: 1301-11B7-0010-000

Thông số trên được S+S Regeltechnik công bố cho phiên bản PREMASGARD 2121-SD thuộc dòng ±1000 Pa.

Nguyên lý đo chênh áp của PREMASGARD 2121-SD

Cảm biến chênh áp PREMASGARD 2121-SD hoạt động dựa trên sự chênh lệch áp suất giữa hai cổng áp suất của thiết bị. Một cổng được kết nối với phía áp suất cao và cổng còn lại kết nối với phía áp suất thấp.

Khi có sự chênh lệch áp suất, phần tử piezoresistive bên trong cảm biến sẽ nhận biết sự thay đổi và chuyển đổi thành tín hiệu điện. Mạch xử lý của PREMASGARD 2121-SD sau đó tạo tín hiệu analog tương ứng để gửi về PLC, bộ điều khiển HVAC hoặc hệ thống BMS.

Ngõ ra có thể được cấu hình thành 0–10 V hoặc 4–20 mA tùy theo hệ thống điều khiển đang sử dụng. Nhờ cách thiết kế này, PREMASGARD 2121-SD có thể tích hợp thuận tiện vào cả hệ thống điều khiển tòa nhà và các hệ thống tự động hóa công nghiệp.

PREMASGARD 2121-SD giám sát tình trạng bộ lọc

Một trong những ứng dụng phổ biến nhất của cảm biến chênh áp PREMASGARD 2121-SD là giám sát độ bẩn của bộ lọc không khí.

Hai đầu lấy áp được bố trí trước và sau bộ lọc. Khi bộ lọc còn sạch, chênh lệch áp suất giữa hai vị trí tương đối nhỏ. Trong quá trình sử dụng, bụi tích tụ làm tăng trở lực của bộ lọc và giá trị chênh áp sẽ tăng lên.

PREMASGARD 2121-SD liên tục chuyển giá trị chênh áp thành tín hiệu đưa về bộ điều khiển. Hệ thống có thể dựa trên giá trị này để cảnh báo khi cần vệ sinh hoặc thay thế bộ lọc, thay vì chỉ bảo dưỡng theo thời gian cố định.

Ứng dụng này thường gặp tại AHU, FCU, hệ thống hút bụi, tủ lọc không khí, phòng sạch và các hệ thống thông gió công nghiệp.

Bộ điều khiển S+S Regeltechnik

Cảm biến PREMASGARD 2121-SD trong hệ thống HVAC

Trong hệ thống HVAC, việc duy trì áp suất không khí phù hợp ảnh hưởng trực tiếp đến lưu lượng gió và khả năng vận hành của toàn bộ hệ thống. PREMASGARD 2121-SD S+S Regeltechnik có thể được sử dụng để giám sát áp suất tại đường ống gió, quạt và các khu vực cần kiểm soát chênh áp.

Tín hiệu từ cảm biến có thể truyền tới bộ điều khiển hoặc biến tần. Dựa trên giá trị đo thực tế, hệ thống điều khiển có thể tăng hoặc giảm tốc độ quạt nhằm duy trì áp suất theo giá trị yêu cầu.

S+S Regeltechnik cũng chỉ rõ dòng cảm biến này có thể được sử dụng để điều khiển biến tần, giám sát hệ thống thông gió và điều hòa không khí.

PREMASGARD 2121-SD dùng trong phòng sạch

Phòng sạch thường yêu cầu tạo chênh lệch áp suất giữa các khu vực nhằm kiểm soát hướng chuyển động của không khí. Trong những ứng dụng này, cảm biến chênh áp PREMASGARD 2121-SD có thể theo dõi sự khác biệt áp suất giữa hai phòng hoặc giữa phòng sạch và hành lang.

Khi giá trị áp suất thay đổi khỏi giới hạn thiết lập, tín hiệu từ cảm biến được đưa về hệ thống BMS hoặc bộ điều khiển để cảnh báo và điều chỉnh hệ thống thông gió.

Do có khả năng đo chênh áp thấp và độ chính xác công bố ±10 Pa, PREMASGARD 2121-SD phù hợp với các ứng dụng yêu cầu theo dõi sự thay đổi áp suất không khí nhỏ. S+S Regeltechnik liệt kê phòng sạch và kỹ thuật y tế trong các lĩnh vực ứng dụng của dòng sản phẩm này.

Đo lưu lượng không khí bằng PREMASGARD 2121-SD

Ngoài chức năng đo áp suất và chênh áp, PREMASGARD 2121-SD còn được S+S Regeltechnik thiết kế để phục vụ đo lưu lượng thể tích không khí.

Trong hệ thống thông gió, lưu lượng có thể được xác định dựa trên chênh lệch áp suất tại cơ cấu đo thích hợp. PREMASGARD 2121-SD tiếp nhận giá trị chênh áp và cung cấp tín hiệu tương ứng cho hệ thống điều khiển.

Thiết bị có khả năng điều chỉnh tín hiệu đầu ra dạng căn bậc hai, phù hợp với quan hệ giữa chênh áp và lưu lượng trong nhiều ứng dụng đo gió. Đây là đặc điểm quan trọng khi sử dụng PREMASGARD 2121-SD cho hệ thống điều khiển lưu lượng không khí.

Ngõ ra 0–10 V và 4–20 mA linh hoạt

Khả năng chuyển đổi ngõ ra là một ưu điểm kỹ thuật đáng chú ý của PREMASGARD 2121-SD. Người dùng có thể lựa chọn tín hiệu 0–10 V hoặc 4–20 mA bằng DIP switch thay vì phải sử dụng hai loại cảm biến riêng biệt.

Tín hiệu 0–10 V thường được sử dụng trong các bộ điều khiển HVAC, BMS và hệ thống tự động hóa tòa nhà. Tín hiệu 4–20 mA phù hợp với nhiều hệ thống PLC và các ứng dụng có khoảng cách truyền tín hiệu lớn hơn.

Việc tích hợp hai dạng tín hiệu giúp PREMASGARD 2121-SD thuận tiện hơn khi thay thế thiết bị cũ hoặc tiêu chuẩn hóa cảm biến cho nhiều vị trí khác nhau trong cùng một nhà máy.

PREMASGARD 2121-SD và PREMASGARD 2121-SD LCD

PREMASGARD 2121-SD có phiên bản tiêu chuẩn không tích hợp màn hình hiển thị. Đối với những vị trí cần quan sát trực tiếp giá trị đo tại hiện trường, S+S Regeltechnik cung cấp phiên bản PREMASGARD 2121-SD LCD.

PREMASGARD 2121-SD LCD vẫn sử dụng dải áp suất ±1000 Pa, nguồn 24 V AC/DC và ngõ ra chuyển đổi 0–10 V hoặc 4–20 mA tương tự dòng tiêu chuẩn, nhưng bổ sung màn hình để người vận hành theo dõi trực tiếp giá trị đo.

Do đó, khi lựa chọn sản phẩm cần phân biệt rõ PREMASGARD 2121-SD và PREMASGARD 2121-SD LCD, đặc biệt khi yêu cầu kỹ thuật của dự án quy định phải có màn hình hiển thị tại chỗ.

Môi chất phù hợp với PREMASGARD 2121-SD

Cảm biến PREMASGARD 2121-SD được thiết kế chủ yếu cho không khí sạch, không ngưng tụ hoặc các loại khí không ăn mòn và không cháy. Vì vậy thiết bị đặc biệt phù hợp với hệ thống thông gió, HVAC và đo áp suất khí.

Không nên tự động sử dụng thiết bị cho nước, dầu, hóa chất lỏng hoặc khí có tính ăn mòn nếu chưa có xác nhận kỹ thuật phù hợp. Đường lấy áp phải được bố trí để hạn chế hơi nước ngưng tụ đi trực tiếp vào phần tử đo.

Theo thông tin của S+S Regeltechnik, bộ cảm biến được cung cấp cùng bộ kết nối ASD-06 gồm ống kết nối dài 2 m, hai đầu lấy áp và phụ kiện lắp đặt.

Ứng dụng thực tế của cảm biến chênh áp PREMASGARD 2121-SD

PREMASGARD 2121-SD S+S Regeltechnik được sử dụng trong nhiều vị trí cần đo áp suất thấp của không khí. Thiết bị có thể giám sát bộ lọc trong AHU, theo dõi chênh áp phòng sạch, kiểm tra áp suất đường ống thông gió, đo lưu lượng khí và cung cấp tín hiệu điều khiển cho biến tần quạt.

Ngoài hệ thống HVAC, S+S Regeltechnik còn định hướng dòng sản phẩm này cho kỹ thuật lọc, thiết bị y tế, buồng phun sơn, bếp công nghiệp và các ứng dụng đo mức dựa trên áp suất phù hợp.

Với thiết kế nhỏ gọn, 8 dải đo chuyển đổi, hai dạng tín hiệu analog và khả năng hiệu chỉnh zero, cảm biến chênh áp PREMASGARD 2121-SD là thiết bị phù hợp cho các hệ thống cần theo dõi liên tục chênh lệch áp suất và lưu lượng không khí.
