Chân tiếp điểm cái bấm dây Molex 5556-PBTL – Kết nối dây điện trong bộ giắc

Một bộ giắc điện hoàn chỉnh cần sự phối hợp giữa vỏ cách điện, chân tiếp điểm và dây dẫn. Trong đó, chân tiếp điểm đảm nhiệm việc truyền điện qua vị trí ghép nối. Chất lượng của chi tiết nhỏ này ảnh hưởng trực tiếp đến độ ổn định của toàn bộ đường dây.

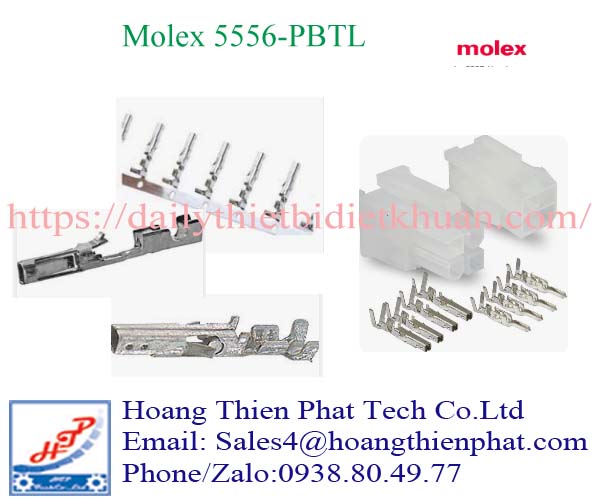

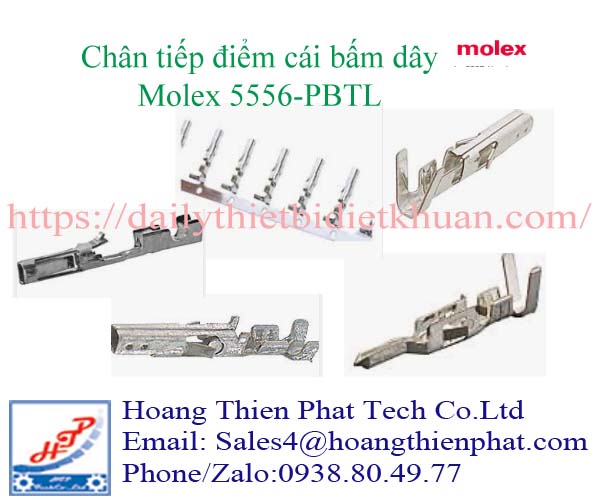

Chân tiếp điểm cái bấm dây Molex 5556-PBTL là linh kiện dùng để bấm vào đầu dây điện, sau đó cài vào khoang của vỏ giắc tương thích. Phần tiếp xúc dạng cái nhận chân đực khi hai nửa giắc được ghép với nhau, tạo thành đường dẫn điện có thể tháo lắp.

Molex xác định mã 5556-PBTL là terminal cái dành cho dây AWG 18–24. Vì vậy, khi đặt mua cần phân biệt sản phẩm này với chân tiếp điểm đực, vỏ giắc nhựa và bộ giắc đã được lắp dây hoàn chỉnh. www.molex.com

Molex 5556-PBTL là linh kiện rời trong bộ kết nối

Tên gọi “connector pin” thường xuất hiện trong danh sách vật tư hoặc yêu cầu báo giá. Tuy nhiên, cách gọi này chưa thể hiện đầy đủ hình dạng và chức năng của linh kiện. Với Molex 5556-PBTL, tên kỹ thuật phù hợp là chân tiếp điểm cái bấm dây hoặc terminal cái bấm dây.

Sản phẩm không có vỏ cách điện riêng để sử dụng như một đầu nối độc lập. Sau khi bấm dây, terminal cần được cài đúng vào vỏ giắc được thiết kế tương thích. Vỏ giắc giữ vị trí các tiếp điểm, xác định thứ tự chân và hỗ trợ cách điện giữa những đường dẫn điện.

Khi tìm chân tiếp điểm cái bấm dây Molex 5556-PBTL, người dùng cần xác định mình đang thay terminal hay thay cả cụm kết nối. Nếu vỏ giắc còn tốt và chỉ có một vị trí tiếp xúc bị hỏng, phạm vi sửa chữa có thể khác với trường hợp toàn bộ giắc bị cháy hoặc biến dạng.

Thông số và đặc điểm nhận diện Molex 5556-PBTL

Thông tin AWG 18–24 được nêu trong tài liệu Molex cho terminal 5556-PBTL. Quy cách 1.000 chiếc/gói là thông tin trong yêu cầu vật tư, cần được xác nhận lại theo cách đóng gói của nhà cung cấp. www.molex.com

Hiểu cỡ dây AWG khi lựa chọn terminal

AWG là hệ quy chiếu kích thước dây dẫn. Trong hệ này, số AWG nhỏ hơn tương ứng với tiết diện dây lớn hơn. Vì vậy, dây AWG 18 có tiết diện lớn hơn dây AWG 24.

Với chân tiếp điểm cái bấm dây Molex 5556-PBTL, việc chọn dây cần dựa trên cỡ lõi dẫn và điều kiện bấm của terminal. Không nên chỉ quan sát đường kính bên ngoài, bởi hai loại dây có lớp cách điện khác nhau có thể trông tương đương nhưng tiết diện lõi khác nhau.

Nếu dây quá nhỏ so với vùng bấm, mối nối có thể không giữ chắc. Ngược lại, dây quá lớn có thể khiến cánh bấm không ôm đúng hình dạng hoặc gây biến dạng terminal.

Thông số điện phải xét theo cụm giắc hoàn chỉnh

Dòng điện cho phép của một kết nối phụ thuộc vào nhiều yếu tố, bao gồm terminal, tiết diện dây, vỏ giắc, số mạch mang tải và nhiệt độ môi trường. Vì vậy, không nên sử dụng một giá trị dòng điện chung cho mọi cấu hình có cùng chân tiếp điểm.

Khi đưa Molex 5556-PBTL vào thiết kế, cần kiểm tra tài liệu của cụm kết nối thực tế. Cách đánh giá này đặc biệt cần thiết với bộ giắc có nhiều chân cùng truyền dòng hoặc làm việc trong không gian tủ điện nóng.

Cấu tạo chức năng của chân tiếp điểm cái bấm dây

Một terminal bấm dây phải thực hiện đồng thời hai nhiệm vụ: tạo tiếp xúc điện với dây dẫn và duy trì vị trí cơ khí trong bộ giắc. Những vùng chức năng trên terminal cần được giữ đúng hình dạng trong suốt quá trình gia công.

Vùng bấm lõi dây dẫn

Vùng bấm lõi tạo liên kết giữa phần kim loại của terminal và các sợi dẫn điện đã được tuốt vỏ. Khi sử dụng dụng cụ phù hợp, cánh bấm được ép theo hình dạng kiểm soát để giữ lõi dây.

Đối với chân tiếp điểm cái bấm dây Molex 5556-PBTL, chất lượng mối bấm là yếu tố cần kiểm tra trước khi cài vào vỏ giắc. Một mối nối trông kín bên ngoài vẫn có thể không đạt nếu lõi dây nằm sai vị trí hoặc bị đứt nhiều sợi.

Chiều dài tuốt dây cũng cần phù hợp với hướng dẫn gia công. Tuốt quá ngắn có thể làm lớp cách điện lọt vào vùng bấm lõi; tuốt quá dài có thể để phần dây trần nhô ra không đúng yêu cầu.

Vùng giữ lớp cách điện

Phần giữ lớp cách điện hỗ trợ cố định dây phía sau mối bấm lõi. Vùng này giúp hạn chế tác động trực tiếp của chuyển động dây lên vị trí tiếp xúc điện.

Khi bấm Molex 5556-PBTL, cần kiểm tra lớp cách điện được giữ chắc nhưng không bị cắt hỏng. Một mối bấm đúng cần phối hợp cả vùng giữ lõi và vùng giữ vỏ dây.

Nếu chỉ bấm chắc phần lõi mà bỏ qua phần hỗ trợ dây, chuyển động lặp lại có thể tập trung vào một vị trí nhỏ. Điều này làm tăng nguy cơ hư hỏng cơ học trong quá trình sử dụng.

Vùng tiếp xúc cái và phần giữ terminal

Phần tiếp xúc cái là nơi ghép với chân đực tương ứng. Khu vực này cần giữ nguyên hình dạng để duy trì khả năng tiếp xúc khi hai nửa giắc được kết nối.

Phần giữ terminal giúp chân tiếp điểm nằm đúng vị trí trong khoang vỏ giắc. Khi cài terminal, cần kiểm tra cơ cấu giữ đã ăn khớp theo thiết kế, tránh tình trạng chân tiếp điểm bị đẩy lùi khi cắm giắc.

Không nên dùng dụng cụ để bóp lại vùng tiếp xúc một cách tùy ý. Nếu chân tiếp điểm cái bấm dây Molex 5556-PBTL đã biến dạng, cần đánh giá thay mới thay vì chỉ sửa hình dạng bằng mắt.

Từ dây rời đến bộ giắc hoàn chỉnh

Chuẩn bị dây trước khi bấm

Quá trình lắp ráp bắt đầu từ việc chọn đúng dây dẫn, cắt đúng chiều dài và tuốt lớp cách điện theo yêu cầu. Phần lõi sau khi tuốt phải sạch, không bị cắt xén hoặc tưa quá mức.

Trước khi bấm Molex 5556-PBTL, cần xác định rõ thứ tự dây trong bộ giắc. Công đoạn này giúp hạn chế nhầm chân khi gia công nhiều dây có màu hoặc kích thước giống nhau.

Với dây đã từng sử dụng, cần kiểm tra tình trạng oxy hóa và hư hỏng ở đầu dây. Không nên bấm terminal mới lên phần lõi đã suy giảm chất lượng.

Bấm terminal bằng dụng cụ phù hợp

Dụng cụ bấm cần phù hợp với terminal và cỡ dây đang sử dụng. Kìm ép thông thường có thể làm terminal biến dạng mà không tạo được mối bấm đúng yêu cầu.

Khi gia công chân tiếp điểm cái bấm dây Molex 5556-PBTL, cần kiểm soát vị trí đặt terminal, vị trí dây và độ hoàn chỉnh của hành trình bấm. Với sản xuất số lượng lớn, quy trình phải có tiêu chí kiểm tra để duy trì chất lượng giữa các lô.

Sau khi bấm, cần quan sát vùng lõi dẫn, vùng giữ cách điện và thân terminal. Những dấu hiệu như cánh bấm lệch, dây trần nằm sai vị trí hoặc thân terminal bị xoắn cần được xử lý trước bước lắp vỏ.

Cài terminal vào đúng khoang giắc

Terminal phải được đưa vào vỏ theo đúng chiều thiết kế. Nếu gặp lực cản bất thường, cần dừng để kiểm tra thay vì tiếp tục đẩy mạnh.

Sau khi lắp Molex 5556-PBTL, cần xác nhận terminal đã được giữ chắc trong khoang. Một chân tiếp điểm chưa vào hết có thể trông bình thường từ phía sau nhưng không tiếp xúc đúng khi ghép giắc.

Việc kiểm tra thứ tự chân nên được thực hiện trước khi cấp điện. Với bộ dây có nhiều mạch, kiểm tra thông mạch và đối chiếu sơ đồ giúp phát hiện sai sót trong khâu lắp ráp.

Ứng dụng của Molex 5556-PBTL trong gia công và bảo trì

Gia công bộ dây theo bản vẽ

Chân tiếp điểm cái bấm dây Molex 5556-PBTL có thể được sử dụng trong bộ dây yêu cầu đúng loại terminal này. Đơn vị gia công cần đối chiếu mã vật tư, dây dẫn, vỏ giắc và thứ tự chân theo bản vẽ.

Trong công việc lắp ráp, việc sử dụng đúng mã giúp thống nhất cấu hình giữa các bộ dây. Điều này hỗ trợ kiểm tra, thay thế và quản lý vật tư về sau.

Tuy nhiên, không thể xác nhận khả năng tương thích chỉ từ số lượng chân của vỏ giắc. Hình dạng khoang giữ terminal và cấu hình tiếp điểm ghép nối cũng phải phù hợp.

Thay chân tiếp điểm trong bộ dây hiện hữu

Khi một vị trí tiếp xúc bị hỏng, có thể cần tháo terminal để kiểm tra. Các dấu hiệu thường gặp gồm terminal bị đẩy lùi, vùng tiếp xúc biến dạng hoặc mối bấm dây không còn chắc.

Nếu cụm kết nối sử dụng đúng Molex 5556-PBTL, việc thay terminal cần đi kèm kiểm tra dây và vỏ giắc. Trường hợp vỏ bị cháy, mất khả năng giữ chân hoặc biến dạng do nhiệt, chỉ thay terminal có thể chưa xử lý hết nguyên nhân.

Sau sửa chữa, cần kiểm tra lại kết nối ở trạng thái ghép hoàn chỉnh. Mục tiêu là bảo đảm cả tiếp xúc điện và khả năng giữ cơ khí đều đáp ứng yêu cầu.

Phân biệt terminal đúng mã với sản phẩm có hình dáng tương tự

Các chân giắc kim loại có thể khá giống nhau khi nhìn qua ảnh. Sự khác biệt nhỏ ở kích thước tiếp xúc, vùng khóa hoặc cánh bấm vẫn có thể ảnh hưởng đến khả năng lắp ráp.

Khi tìm mua chân tiếp điểm cái bấm dây Molex 5556-PBTL, cần đối chiếu mã trên bao bì và tài liệu kỹ thuật. Không nên lựa chọn sản phẩm thay thế chỉ dựa vào mô tả “chân giắc cái” hoặc “chân bấm dây 5556”.

Tương tự, việc terminal cài vừa vào một vỏ giắc chưa đủ để kết luận phù hợp. Cần kiểm tra khả năng giữ chân, độ sâu lắp và cấu hình tiếp xúc với phía đối diện.
