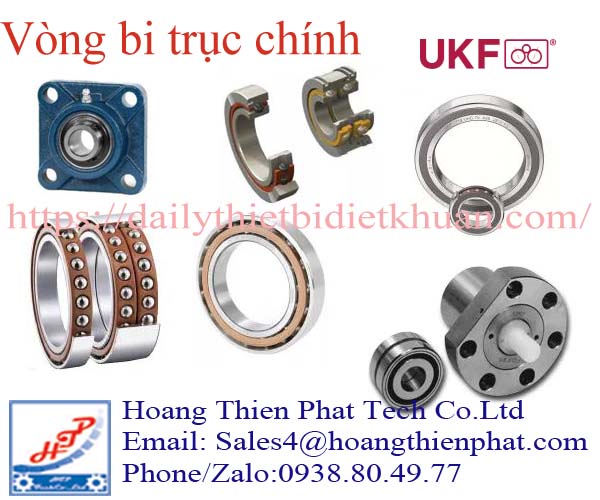

Vòng bi trục chính UKF
Vòng bi trục chính UKF là dòng vòng bi chính xác cao do Universal-Kugellager-Fabrik GmbH – Đức phát triển cho các hệ thống trục chính yêu cầu tốc độ quay cao, độ cứng lớn và độ chính xác ổn định. UKF được thành lập tại Berlin từ năm 1932 và có nhiều thập kỷ kinh nghiệm trong công nghệ vòng bi cũng như spindle cho máy công cụ. Các sản phẩm của hãng được ứng dụng trong máy tiện chính xác, máy doa, máy phay, máy mài và nhiều hệ thống gia công đặc biệt.
Khác với vòng bi công nghiệp thông thường, Vòng bi trục chính UKF được thiết kế để kiểm soát chính xác độ đảo, khe hở, tải dọc trục, tải hướng kính và nhiệt phát sinh khi trục quay ở tốc độ cao. Đây là những yếu tố ảnh hưởng trực tiếp đến độ chính xác gia công, chất lượng bề mặt và tuổi thọ của spindle.
Đặc điểm của Vòng bi trục chính UKF
UKF tập trung vào các dòng vòng bi spindle có độ chính xác cao dành cho máy công cụ. Hãng cung cấp nhiều cấp chính xác gồm P5, P4 và P2, phù hợp từ máy công nghiệp chính xác đến các spindle có yêu cầu rất cao về độ đảo. UKF còn có cấp chính xác riêng HQ, trong đó độ đảo hướng kính của vòng trong có thể đạt dưới 1 µm với đường kính lỗ vòng bi nhỏ hơn 50 mm; những kích thước lớn hơn có thể được thiết kế theo yêu cầu.
Điểm quan trọng của Vòng bi trục chính UKF là khả năng kết hợp tốc độ quay, độ cứng và khả năng chịu tải dọc trục. Hãng sử dụng nhiều cấu hình tiếp xúc góc khác nhau và đặc biệt phát triển góc tiếp xúc 21°, nhằm tạo sự cân bằng giữa khả năng chịu tải dọc trục và tốc độ giới hạn của vòng bi.
Cấu tạo Vòng bi trục chính UKF
Vòng trong và vòng ngoài chính xác cao
Vòng trong và vòng ngoài của Vòng bi trục chính UKF được gia công với dung sai rất nhỏ. Độ chính xác của hai vòng ảnh hưởng trực tiếp đến độ đồng tâm và độ đảo của toàn bộ trục chính.
UKF kiểm soát riêng độ chính xác của vòng trong và vòng ngoài để thuận tiện khi lựa chọn vòng bi phù hợp với vị trí lắp đặt. Đối với các bệ lắp vòng bi được gia công chính xác, hãng cũng có khả năng phân loại kích thước theo các khoảng dung sai rất hẹp.
Bi chịu tải
Các phần tử lăn nằm giữa vòng trong và vòng ngoài có nhiệm vụ truyền tải lực đồng thời giảm ma sát khi spindle quay. Tùy yêu cầu về tốc độ, tải và nhiệt độ làm việc, UKF cung cấp cả vòng bi sử dụng bi thép và vòng bi hybrid sử dụng bi ceramic.
Bi ceramic có trọng lượng thấp hơn bi thép, giúp giảm lực ly tâm khi tốc độ tăng cao. Đây là một trong những giải pháp được sử dụng cho spindle có yêu cầu tốc độ lớn và kiểm soát nhiệt tốt.
Vòng cách
Vòng cách giữ các viên bi ở khoảng cách chính xác trong quá trình vận hành. Một số dòng spindle bearing của UKF sử dụng fiber cage, đặc biệt trong các thiết kế vòng bi tốc độ cao và vòng bi hybrid.
Góc tiếp xúc
Góc tiếp xúc là thông số rất quan trọng đối với vòng bi spindle. Góc tiếp xúc ảnh hưởng trực tiếp đến khả năng chịu tải dọc trục, độ cứng và tốc độ giới hạn.
Ngoài những cấu hình thông dụng, UKF sử dụng góc tiếp xúc 21° trên nhiều dòng vòng bi spindle. Thiết kế này hướng đến sự cân bằng giữa độ cứng dọc trục và khả năng vận hành ở tốc độ cao.
Model cụ thể Vòng bi trục chính UKF
Mã gối UKF thường có dạng UKF + Số hiệu vỏ/ruột kèm mã măng xông H23xx:
| Mã cụm gối | Mã vòng bi (UK) | Mã măng xông (H) | Đường kính trục d (mm) |
| UKF 205 | UK 205 | H 2305 | 20 mm |
| UKF 206 | UK 206 | H 2306 | 25 mm |
| UKF 207 | UK 207 | H 2307 | 30 mm |
| UKF 208 | UK 208 | H 2308 | 35 mm |
| UKF 209 | UK 209 | H 2309 | 40 mm |
| UKF 210 | UK 210 | H 2310 | 45 mm |
| UKF 211 | UK 211 | H 2311 | 50 mm |
| UKF 212 | UK 212 | H 2312 | 55 mm |
| UKF 213 | UK 213 | H 2313 | 60 mm |
| UKF 215 | UK 215 | H 2315 | 70 mm |
Vòng bi trục chính UKF hoạt động như thế nào?
Khi spindle quay, vòng trong của vòng bi thường quay theo trục trong khi vòng ngoài được cố định trên housing. Các viên bi truyền lực giữa hai vòng thông qua vùng tiếp xúc được thiết kế với góc xác định.
Trong máy công cụ, spindle không chỉ chịu lực hướng kính mà còn chịu lực dọc trục phát sinh từ quá trình cắt, mài hoặc gia công vật liệu. Vòng bi trục chính UKF được bố trí và preload phù hợp để hạn chế chuyển vị của trục khi tải thay đổi.
Độ cứng của hệ thống vòng bi quyết định mức độ ổn định của dao hoặc chi tiết gia công. Vì vậy, một spindle có động cơ mạnh nhưng hệ thống vòng bi không đủ chính xác vẫn có thể phát sinh rung động, độ đảo hoặc sai số kích thước trong quá trình gia công.
Vòng bi trục chính UKF tải trước
Preload hay tải trước là một trong những yếu tố quan trọng nhất đối với vòng bi spindle. Tải trước giúp loại bỏ khe hở bên trong và tăng độ cứng của hệ thống.
UKF cung cấp những thiết kế vòng bi được chuẩn bị sẵn tải trước để hỗ trợ quá trình lắp đặt. Việc lựa chọn preload cần dựa trên tốc độ spindle, tải gia công, nhiệt độ hoạt động và yêu cầu độ cứng.
Preload lớn có thể tăng độ cứng nhưng đồng thời làm tăng ma sát và nhiệt. Ngược lại, preload thấp hỗ trợ tốc độ cao nhưng độ cứng của hệ thống có thể giảm. UKF còn phát triển giải pháp spindle có khả năng thay đổi preload trong quá trình hoạt động nhằm thích ứng với những chế độ gia công khác nhau.
Vòng bi trục chính Hybrid UKF
Một nhóm sản phẩm đáng chú ý của UKF là Hybrid Spindle Bearings sử dụng bi ceramic. Theo thông tin chính thức của hãng, các dòng này có cấu hình tải trước sẵn, sử dụng fiber cage và góc tiếp xúc 21° hướng đến các ứng dụng tốc độ cao và yêu cầu độ cứng dọc trục lớn.
Vòng bi trục chính Hybrid UKF đặc biệt phù hợp cho motor spindle và các máy gia công tốc độ cao. Việc giảm khối lượng của phần tử lăn giúp hạn chế lực ly tâm, từ đó hỗ trợ giảm ma sát và nhiệt phát sinh khi tốc độ tăng.
Độ chính xác của Vòng bi trục chính UKF
Độ chính xác là một trong những thế mạnh nổi bật của UKF. Các cấp P5, P4 và P2 cho phép lựa chọn vòng bi theo yêu cầu của từng hệ thống máy.
Đối với các thiết bị có yêu cầu rất cao về độ đảo, UKF có cấp chính xác HQ. Hãng công bố khả năng đạt độ đảo hướng kính dưới 1 µm trên vòng trong đối với một số kích thước có đường kính lỗ dưới 50 mm.
Độ chính xác vòng bi càng cao thì khả năng kiểm soát chuyển động của spindle càng tốt. Điều này đặc biệt quan trọng đối với máy mài chính xác, máy doa, máy tiện tinh và những hệ thống cần duy trì sai số gia công ở mức rất nhỏ.
Ưu điểm của Vòng bi trục chính UKF
Vòng bi trục chính UKF nổi bật nhờ khả năng vận hành chính xác ở tốc độ cao, kiểm soát độ đảo tốt và duy trì độ cứng cho cụm spindle. Thiết kế của hãng hướng đến việc duy trì trạng thái làm việc ổn định của vòng bi trong thời gian dài, đồng thời hạn chế khe hở ảnh hưởng đến độ chính xác gia công.
Khả năng lựa chọn giữa nhiều cấp chính xác cũng giúp UKF đáp ứng các mức yêu cầu khác nhau của máy công cụ. Với những ứng dụng tốc độ rất cao, vòng bi hybrid ceramic mang lại thêm lựa chọn cho các nhà chế tạo spindle.
Một ưu điểm khác là UKF không chỉ sản xuất vòng bi mà còn trực tiếp thiết kế bearing cartridge và spindle unit. Vì vậy, kinh nghiệm thiết kế spindle được áp dụng trực tiếp vào quá trình phát triển vòng bi của hãng.
Ứng dụng của Vòng bi trục chính UKF
Lĩnh vực ứng dụng chính của Vòng bi trục chính UKF là ngành máy công cụ. Hãng cho biết sản phẩm được sử dụng trong các hệ thống tiện chính xác, doa chính xác, copy milling, mài trong, mài ngoài và mài phẳng.
Trong máy phay và trung tâm gia công CNC, vòng bi có nhiệm vụ giữ spindle ổn định khi dao làm việc ở tốc độ cao. Trong máy tiện, vòng bi hỗ trợ duy trì độ đồng tâm của trục và chi tiết. Đối với máy mài, yêu cầu về độ đảo và rung động còn nghiêm ngặt hơn vì sai lệch rất nhỏ cũng có thể ảnh hưởng trực tiếp đến chất lượng bề mặt.
Ngoài máy công cụ, UKF còn cung cấp giải pháp cho thiết bị đo, xử lý kính, các spindle đặc biệt và ứng dụng hàng không vũ trụ. Trong những môi trường đặc biệt, hãng có thể sử dụng vật liệu chịu tải và chống ăn mòn phù hợp với yêu cầu vận hành.
