Vòng bi JIB
Vòng bi JIB được phát triển cho những vị trí cần khả năng lắp đặt nhanh, độ ổn định cơ học cao và thuận tiện khi bảo trì. JIB là thương hiệu của JEIL BEARING IND. CO., LTD. – nhà sản xuất vòng bi và ball bearing unit của Hàn Quốc.
Các dòng sản phẩm gối đỡ & ruột vòng bi JIB phổ biến
Dòng gối đỡ tiêu chuẩn (UC, UCP, UCF, UCFL, UCT):
Mô tả: Thiết kế vỏ bằng gang hoặc thép chắc chắn, vòng bi tự lựa hỗ trợ bù trừ lệch góc trục.
Cấu tạo mã: Vỏ gối (P, F, FL, T) kết hợp cùng ruột vòng bi chèn (UC, SA, SB, SC).
Ứng dụng: Băng tải công nghiệp, quạt công nghiệp, máy nông nghiệp, thiết bị truyền động cơ khí.
Dòng chống ăn mòn / Inox (SSUC / SSUCP / SSUCF):
Mô tả: Vỏ và ruột làm bằng thép không gỉ (Inox 304/316).
Ứng dụng: Ngành chế biến thực phẩm, thủy hải sản, môi trường hóa chất, độ ẩm cao.
Dòng ruột vòng bi chèn cỡ nhỏ / đặc biệt (MUC, UK, NA):
Mô tả: Dành cho các dòng máy móc có không gian lắp đặt hẹp hoặc yêu cầu cố định bằng măng xông đệm.
Vòng bi JIB tập trung vào dạng bearing unit công nghiệp
Điểm đặc trưng của Vòng bi JIB là khả năng kết hợp vòng bi insert với vỏ gối đỡ để tạo thành một cụm bearing unit hoàn chỉnh. Thay vì phải thiết kế riêng từng vị trí đỡ trục, người sử dụng có thể lựa chọn cụm vòng bi có kiểu housing, đường kính trục và phương pháp khóa trục phù hợp.
Cấu trúc này đặc biệt thuận lợi cho máy móc công nghiệp vì việc tháo lắp, kiểm tra và thay vòng bi thường đơn giản hơn so với nhiều kết cấu ổ đỡ truyền thống. Housing đóng vai trò giữ vòng bi tại vị trí làm việc, trong khi vòng bi bên trong tiếp nhận tải từ trục quay.
JIB phát triển nhiều loại unit gồm pillow block, flange unit, pressed steel unit, take-up unit, round flange unit và hanger unit. Điều này giúp Vòng bi JIB có thể bố trí theo nhiều hướng khác nhau trong thiết kế máy.
Cấu tạo của Vòng bi JIB
Một cụm Vòng bi JIB thường được hình thành từ vòng bi insert, vòng trong, vòng ngoài, bi thép, vòng cách, hệ thống làm kín và cơ cấu cố định vòng bi lên trục.
Vòng trong tiếp xúc trực tiếp với trục và truyền tải trọng sang hệ thống bi. Các viên bi chuyển động giữa vòng trong và vòng ngoài, giúp giảm ma sát khi trục quay. Vòng cách giữ khoảng cách giữa các viên bi nhằm duy trì chuyển động đồng đều trong quá trình vận hành.
Một thành phần quan trọng khác là hệ thống seal. Seal giúp hạn chế bụi, hơi ẩm và tạp chất xâm nhập vào vùng tiếp xúc của vòng bi, đồng thời giữ chất bôi trơn bên trong. Trong catalog kỹ thuật, JIB dành riêng các phần về sealing, vật liệu vòng bi, vật liệu housing, khe hở hướng kính và phương pháp bôi trơn.
Khi được sử dụng dưới dạng bearing unit, vòng bi còn được đặt bên trong housing. Housing có thể có dạng chân đế, mặt bích vuông, mặt bích oval hoặc các kiểu lắp đặc biệt tùy cấu tạo thiết bị.
Khả năng tự lựa của Vòng bi JIB trong cụm gối đỡ
Trong thực tế, trục và bề mặt lắp đặt không phải lúc nào cũng đạt trạng thái đồng tâm tuyệt đối. Bearing unit được thiết kế để hỗ trợ việc lắp đặt và thích nghi với sai lệch nhỏ trong bố trí cơ khí, giúp giảm yêu cầu căn chỉnh quá phức tạp tại hiện trường.
Khả năng này đặc biệt hữu ích đối với băng tải dài, trục truyền động, máy nông nghiệp và những thiết bị thường xuyên chịu rung động. Tuy nhiên, việc căn chỉnh cơ khí vẫn cần thực hiện đúng kỹ thuật. Không nên sử dụng khả năng tự lựa của Vòng bi JIB để bù cho những sai lệch lắp đặt quá lớn.
Đối với từng ứng dụng, cần kiểm tra đồng thời tải trọng, tốc độ quay, kích thước trục và điều kiện làm việc trước khi chọn bearing unit.
Các dòng Vòng bi JIB phổ biến
Danh mục JIB có nhiều kiểu vòng bi insert khác nhau như UC, HC, UCX, SB, SA, SER và UR. Khi kết hợp với housing, hãng hình thành nhiều series bearing unit dành cho từng phương pháp lắp đặt. Catalog JIB cũng cung cấp bảng đối chiếu tương đương với một số nhà sản xuất vòng bi lớn để hỗ trợ việc lựa chọn sản phẩm thay thế.

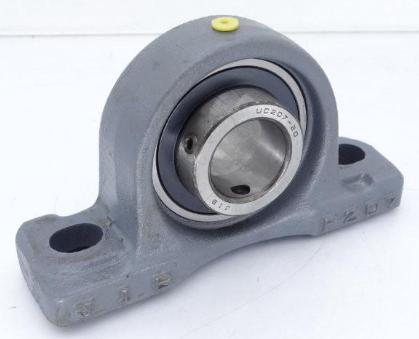

Dòng UCP JIB thường được sử dụng khi cần cụm vòng bi chân đế. Đây là dạng thích hợp để cố định trực tiếp lên khung máy hoặc bệ đỡ.
Dòng UCF JIB sử dụng housing mặt bích, phù hợp với những vị trí mà trục đi xuyên qua thành máy hoặc mặt lắp theo phương đứng.
Dòng UCFL JIB có cấu tạo mặt bích dạng oval hai lỗ, thuận lợi khi không gian lắp đặt bị giới hạn.
Dòng UCT JIB thường được bố trí ở những cơ cấu cần điều chỉnh vị trí trục, đặc biệt trong hệ thống băng tải hoặc bộ truyền sử dụng dây đai và xích.
Ngoài các sản phẩm tiêu chuẩn, JIB còn có Stainless Series dành cho các điều kiện cần khả năng chống ăn mòn tốt hơn và Clean Series phục vụ những môi trường có yêu cầu đặc thù về độ sạch.
Vòng bi JIB trong hệ thống băng tải
Băng tải là một trong những vị trí ứng dụng điển hình của Vòng bi JIB. Trên hệ thống này, bearing unit có thể được bố trí tại trục chủ động, trục bị động, pulley, con lăn hoặc cơ cấu tăng chỉnh.
Vòng bi phải duy trì chuyển động liên tục trong khi chịu cả tải trọng từ trục và tải do vật liệu vận chuyển tạo ra. Nếu lựa chọn vòng bi không phù hợp, hệ thống có thể xuất hiện rung, tiếng ồn, nhiệt độ ổ đỡ tăng hoặc độ rơ lớn sau một thời gian vận hành.
Ở các vị trí cần điều chỉnh độ căng băng tải, dạng take-up bearing unit mang lại lợi thế vì vị trí cụm vòng bi có thể được thay đổi theo kết cấu cơ khí của máy.
Vòng bi JIB cho quạt và thiết bị truyền động
Trong quạt công nghiệp, trục quay thường làm việc liên tục ở tốc độ tương đối cao. Vòng bi JIB tại vị trí này có nhiệm vụ duy trì tâm trục, giảm ma sát và hỗ trợ truyền chuyển động từ động cơ đến cánh quạt.
Việc lựa chọn đúng kích thước vòng bi có ảnh hưởng trực tiếp đến độ rung của quạt. Ngoài tải trọng, cần xem xét tốc độ quay, nhiệt độ môi trường, tình trạng cân bằng cánh quạt và phương pháp bôi trơn.
Catalog kỹ thuật JIB có hướng dẫn riêng về tuổi thọ vòng bi, tải động, tải tĩnh, tốc độ quay tối đa, lựa chọn trục và nhiệt độ vận hành. Đây là những thông số quan trọng khi tính toán Vòng bi JIB cho thiết bị làm việc liên tục.
Khả năng làm kín ảnh hưởng trực tiếp đến tuổi thọ vòng bi
Bụi và độ ẩm là hai nguyên nhân thường gặp làm giảm tuổi thọ vòng bi công nghiệp. Khi tạp chất đi vào bên trong, bề mặt tiếp xúc giữa bi và raceway có thể bị mài mòn nhanh hơn. Chất bôi trơn cũng có thể bị nhiễm bẩn và giảm khả năng tạo màng dầu.
Vì vậy, khi chọn Vòng bi JIB, cần quan tâm đến cấu tạo seal bên cạnh đường kính trục và kích thước housing.
Trong môi trường thông thường, bearing unit tiêu chuẩn có thể đáp ứng tốt. Với khu vực thường xuyên tiếp xúc nước, hơi ẩm hoặc hóa chất, nên xem xét các dòng sử dụng vật liệu chống ăn mòn phù hợp hơn.
Bôi trơn Vòng bi JIB trong quá trình vận hành
Bôi trơn có vai trò tạo lớp màng ngăn cách giữa các bề mặt chuyển động, giảm ma sát và hạn chế phát sinh nhiệt. Tuy nhiên, lượng mỡ bôi trơn không phải càng nhiều càng tốt.
Bơm quá nhiều mỡ có thể làm tăng lực cản chuyển động và nhiệt độ bên trong vòng bi. Ngược lại, thiếu mỡ làm tăng ma sát và có thể khiến vòng bi hỏng sớm.
Chu kỳ bôi trơn Vòng bi JIB cần được xác định dựa trên tốc độ quay, tải trọng, nhiệt độ, mức độ bụi và thời gian vận hành của thiết bị. JIB cũng đưa nội dung grease lubrication vào phần hướng dẫn lắp đặt và sử dụng trong tài liệu kỹ thuật của hãng.
Lựa chọn Vòng bi JIB theo điều kiện máy
Khi thay thế Vòng bi JIB, chỉ đối chiếu đường kính trục là chưa đủ. Hai bearing unit có cùng đường kính trong vẫn có thể khác housing, khoảng cách lỗ bắt bulông, chiều cao tâm trục hoặc phương pháp khóa trục.
Vì vậy cần kiểm tra mã vòng bi hiện hữu, kích thước shaft, kiểu housing, tải trọng, tốc độ, hướng tải, môi trường làm việc và không gian lắp đặt.
Đối với máy đang vận hành, phương án an toàn hơn là đọc đầy đủ mã trên vòng bi và housing trước khi đặt hàng. Nếu mã đã mất, có thể đo đường kính trục, kích thước housing, khoảng cách lỗ lắp và chiều cao tâm để xác định dòng sản phẩm tương ứng.
