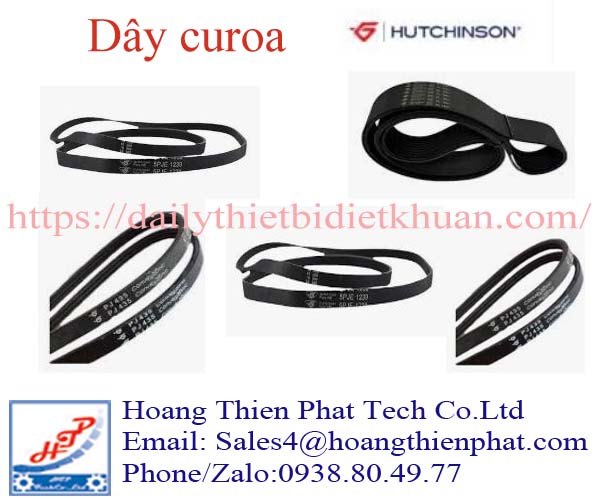

Dây curoa Hutchinson – Giải pháp truyền động bền bỉ cho máy móc công nghiệp

Dây curoa Hutchinson là một trong những nhóm sản phẩm truyền động nổi bật của Hutchinson, thương hiệu công nghiệp đến từ Pháp có kinh nghiệm lâu năm trong lĩnh vực vật liệu đàn hồi và hệ thống truyền động. Trong danh mục dành cho máy móc công nghiệp, Hutchinson cung cấp dây đai, dây Poly-V, bộ căng đai, puly và con lăn dẫn hướng nhằm xây dựng hệ thống truyền động đồng bộ.

Dây curoa Hutchinson được ứng dụng trong nhiều hệ thống cần truyền chuyển động quay giữa động cơ và thiết bị chấp hành. Khả năng vận hành ổn định, thiết kế phù hợp với tải động và kinh nghiệm của Hutchinson về vật liệu cao su kỹ thuật giúp sản phẩm đáp ứng nhiều môi trường làm việc khác nhau.

Đặc điểm của Dây curoa Hutchinson

Điểm quan trọng của Dây curoa Hutchinson nằm ở sự kết hợp giữa vật liệu đàn hồi, lớp chịu lực và thiết kế biên dạng dây. Tùy từng ứng dụng, dây có thể được thiết kế để làm việc với puly nhiều rãnh, truyền mô-men xoắn, dẫn động nhiều thiết bị hoặc làm việc trong không gian lắp đặt hạn chế.

Ở dòng Poly-V, Hutchinson sử dụng nhiều gân chạy dọc theo chiều dài dây. Mô-men được truyền thông qua sự tiếp xúc giữa hai bên gân dây và rãnh của puly. Hutchinson cho biết một số cấu trúc Poly-V sử dụng vật liệu nền EPDM kết hợp dây chịu lực polyester hoặc aramid tùy yêu cầu ứng dụng.

Cấu trúc này tạo ra diện tích tiếp xúc lớn trong khi dây vẫn có khả năng uốn quanh puly tương đối nhỏ. Vì vậy Dây curoa Hutchinson phù hợp với nhiều thiết bị yêu cầu bố trí hệ truyền động nhỏ gọn.

Các Dòng Sản Phẩm Chính

Dây Curoa Rãnh Dọc (Poly V® Belts)

Đặc điểm: Thiết kế các rãnh dọc song song, tối ưu hóa diện tích tiếp xúc với puly.

Các bước rãnh tiêu chuẩn: PH, PJ, PK, PL, PM.

Ưu điểm: Truyền công suất lớn hơn so với dây curoa V truyền thống trong cùng một không gian, vận hành êm ái, chịu tốc độ cao.

Dây Curoa Co Co Dãn (FleXonic®)

Đặc điểm: Dòng dây curoa Poly V đàn hồi, có khả năng tự co dãn vừa khít với khoảng cách tâm puly cố định.

Ưu điểm: Không cần dùng hệ thống căng dây (puly tăng tống/tăng đơ), giảm chi phí thiết kế và bảo trì hệ thống.

Dây Curoa Răng (Timing Belts / Răng đồng bộ)

Đặc điểm: Các rãnh răng ngang khớp chính xác với răng của puly, đảm bảo tỷ số truyền tuyệt đối không bị trượt.

Ứng dụng: Hệ thống đòi hỏi đồng bộ hóa chính xác thời gian và góc quay.

Nguyên lý truyền động của Dây curoa Hutchinson

Khi động cơ quay, puly chủ động kéo Dây curoa Hutchinson chuyển động. Lực truyền giữa dây và puly sau đó làm puly bị động quay, từ đó truyền công suất đến quạt, bơm, trục máy, máy nén hoặc cụm cơ khí khác.

Hiệu quả của hệ thống phụ thuộc nhiều vào độ căng dây, sự đồng tâm của puly và độ chính xác khi lắp đặt. Nếu lực căng quá thấp, dây có thể trượt hoặc rung. Nếu lực căng quá cao, tải đặt lên ổ trục và trục máy lại tăng lên.

Do đó việc sử dụng Dây curoa Hutchinson cần được kết hợp với puly và hệ thống căng dây phù hợp để đạt hiệu suất truyền động tốt và kéo dài thời gian sử dụng.

Các dạng Dây curoa Hutchinson được sử dụng trong truyền động

Hutchinson phát triển nhiều công nghệ dây đai khác nhau phục vụ lĩnh vực truyền công suất. Trong danh mục Power Transmission của hãng có dây đai, Poly-V belt và các hệ thống truyền động kết hợp puly, idler và tensioner.

Dây curoa Hutchinson dạng nhiều rãnh thích hợp cho hệ truyền động tốc độ cao và những vị trí cần truyền công suất trong không gian nhỏ.

Dây curoa Hutchinson dùng cho hệ thống truyền động công nghiệp có thể được lựa chọn theo công suất động cơ, tốc độ quay, đường kính puly, tỷ số truyền và điều kiện môi trường.

Ngoài sản phẩm dây riêng lẻ, Hutchinson còn nghiên cứu hệ truyền động hoàn chỉnh nhằm tối ưu mối quan hệ giữa dây, puly và hệ thống căng dây.

Ưu điểm của Dây curoa Hutchinson trong máy móc

Một lợi thế quan trọng của Dây curoa Hutchinson là khả năng truyền chuyển động tương đối êm. Khác với một số cơ cấu truyền động kim loại tiếp xúc trực tiếp, dây đai có khả năng hấp thụ một phần rung động phát sinh giữa động cơ và máy.

Khối lượng hệ truyền động bằng dây thường thấp, cấu tạo không quá phức tạp và thuận tiện khi bố trí trong máy. Đây là lý do dây đai được sử dụng rộng rãi cho quạt, bơm, thiết bị sản xuất và các hệ thống vận chuyển.

Một số dòng Poly-V của Hutchinson còn được thiết kế hướng tới giảm tổn thất ma sát, ổn định kích thước và chống tác động của ozone, dầu hoặc chất lỏng tùy ứng dụng cụ thể.

Ứng dụng của Dây curoa Hutchinson

Dây curoa Hutchinson có thể được sử dụng trong máy móc sản xuất, hệ thống băng tải, robot, thiết bị đóng gói và nhiều dây chuyền công nghiệp. Hutchinson xác nhận công nghệ Power Transmission của hãng được ứng dụng trong lĩnh vực máy móc công nghiệp, thiết bị sản xuất và hệ thống vận chuyển.

Ngoài công nghiệp, công nghệ dây truyền động của Hutchinson còn xuất hiện trong ô tô, xe thương mại, máy nông nghiệp, thiết bị gia dụng và nhiều hệ thống cơ khí khác.

Trong nhà máy, Dây curoa Hutchinson đặc biệt phù hợp với các vị trí cần truyền động liên tục, giảm rung, giảm tiếng ồn và thuận tiện bảo trì.

Lựa chọn Dây curoa Hutchinson phù hợp

Khi lựa chọn Dây curoa Hutchinson, cần xác định đúng loại dây đang sử dụng, kích thước dây, số rãnh, chiều dài, công suất động cơ, tốc độ quay và kích thước puly. Không nên chỉ dựa vào kích thước bên ngoài vì cấu tạo vật liệu và khả năng chịu tải giữa các dòng dây có thể khác nhau.

Với dây thay thế cho máy đang vận hành, nên đối chiếu thông tin trên dây cũ cùng thông số của hệ truyền động. Đồng thời cần kiểm tra tình trạng puly, độ đồng trục và cơ cấu căng dây trước khi lắp dây mới.

Sử dụng đúng Dây curoa Hutchinson giúp hệ thống truyền động duy trì độ ổn định, hạn chế trượt dây, giảm rung và nâng cao tuổi thọ các chi tiết liên quan.

Hướng dẫn cách phân biệt và chọn các loại bước rãnh Poly V (PJ, PK, PL, PM) của Hutchinson.

Dây curoa Poly V® của Hutchinson được phân loại dựa trên bước rãnh (khoảng cách giữa tâm hai rãnh liên tiếp, ký hiệu là s) và chiều cao toàn bộ của dây (ký hiệu là h). Việc chọn đúng bước rãnh phụ thuộc vào công suất truyền tải, đường kính puly nhỏ nhất và tốc độ quay của hệ thống.

Thông Số Kỹ Thuật Các Bước Rãnh Poly V®

Các loại bước rãnh tiêu chuẩn từ nhỏ đến lớn bao gồm PH, PJ, PK, PL, PM, trong đó 4 loại PJ, PK, PL, PM là phổ biến nhất trong công nghiệp và ô tô:

(Lưu ý: Dòng PH có bước rãnh 1.6 mm, chủ yếu dùng cho các thiết bị gia dụng cực nhỏ).

Cách Phân Biệt Các Loại Bước Rãnh

Bằng thước đo cơ khí (Thước kẹp / Caliper):

Đo khoảng cách từ đỉnh rãnh này sang đỉnh rãnh kế bên để xác định bước rãnh s

Đo tổng chiều cao dây để xác định h

Đo tổng bề rộng dây (W):

Công thức tính bề rộng mặt dây: W = n x s (với n là số rãnh).

Ví dụ: Dây 5 rãnh bước PK sẽ có chiều rộng W = 5 x 3.56 mm = 17.8 mm

 Hướng Dẫn Chọn Bước Rãnh Phù Hợp

Để chọn đúng loại bước rãnh cho thiết bị, cần căn cứ vào 3 yếu tố kỹ thuật chính:

 Chọn theo Ứng Dụng Thực Tế

Bước PJ (Nhẹ & Gọn): Dùng cho máy nén khí nhỏ, máy thể dục (xe đạp tập, máy chạy bộ), máy trộn bê tông cầm tay, thiết bị spa, máy giặt gia đình.

Bước PK (Động cơ & Tốc độ cao): Tiêu chuẩn vàng trong ngành ô tô (dây curoa phụ tải/serpentine belt cho máy phát, bơm nước), máy nén khí công nghiệp cỡ vừa, máy cưa gỗ, máy đóng gói.

Bước PL (Tải trung bình & Nặng): Dùng trong máy quạt công nghiệp lớn, băng tải công nghiệp, máy nén khí trục vít, quạt hút trang trại, máy chế biến gỗ heavy-duty.

Bước PM (Cực nặng & Công suất lớn): Dùng cho máy nghiền đá, máy quạt lò hơi, hệ thống truyền động tàu thủy, máy đập xi măng, hệ thống bơm công nghiệp hạng nặng.

Chọn theo Đường Kính Puly Nhỏ Nhất

Dây càng dày (PL, PM) thì bán kính uốn cong càng lớn. Nếu đường kính puly nhỏ mà dùng bước rãnh quá lớn, dây sẽ bị quá nhiệt và nứt rãnh nhanh chóng:

Đường kính puly dưới 45mm -> Bắt buộc dùng PJ.

Đường kính puly từ 45 - 75 mm->  Chọn PK (hoặc PJ nếu công suất nhỏ).

Đường kính puly từ 75 - 180mm -> Chọn PL.

Đường kính puly trên 180mm và tải nặng -> Chọn PM.

 Xác Định Số Rãnh (Number of Ribs)

Sau khi đã chọn được loại bước rãnh (ví dụ PK), số rãnh sẽ quyết định tổng công suất mà dây có thể truyền tải:

Nếu hệ thống bị trượt dây hoặc quá tải, bạn có thể gia tăng công suất truyền động bằng cách tăng số rãnh trên puly mà không cần tăng đường kính puly.
