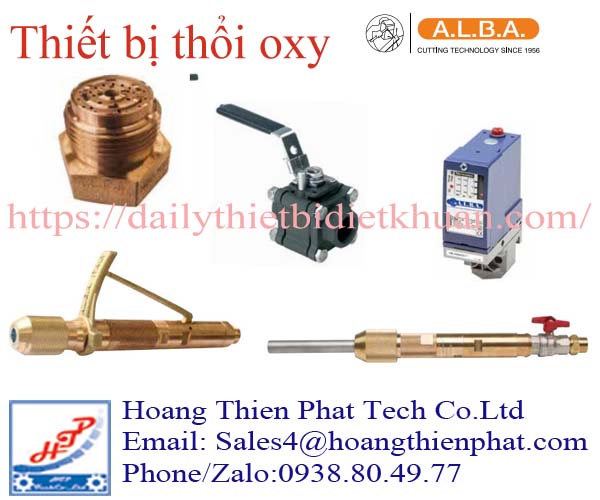

Thiết bị thổi oxy ALBA cho lò luyện và ngành công nghiệp thép
Thiết bị thổi oxy ALBA là dòng thiết bị chuyên dụng được phát triển cho các hệ thống sử dụng oxygen lance trong ngành thép, luyện kim và đúc kim loại. Thiết bị đảm nhiệm việc kết nối lance với nguồn oxy, giữ lance ổn định trong quá trình vận hành và kiểm soát dòng oxy trước khi đưa vào khu vực công nghệ. Trong môi trường nhiệt độ cao và lưu lượng khí lớn, Thiết bị thổi oxy ALBA còn được trang bị các cơ cấu bảo vệ nhằm hạn chế dòng khí quay ngược và hiện tượng hồi lửa.
A.L.B.A. phát triển nhiều cấu hình Thiết bị thổi oxy ALBA để đáp ứng các kích thước lance và mức lưu lượng khác nhau. Các dòng CD/722, CD/752, CD/762, CD/772, CD/782, CD/792, CD/802 và CD/812 được thiết kế cho những điều kiện làm việc từ lance kích thước nhỏ đến hệ thống oxygen hoặc carbon blowing có lưu lượng rất lớn
Thiết bị thổi oxy ALBA hoạt động trong hệ thống luyện kim như thế nào?
Trong các nhà máy thép, oxygen lance được sử dụng để đưa oxy vào khu vực cần xử lý với lưu lượng và áp suất xác định. Thiết bị thổi oxy ALBA nằm giữa nguồn cấp và lance, tạo điểm kết nối cơ khí chắc chắn đồng thời cho phép người vận hành điều khiển dòng oxy.
Khi lance được đưa vào thiết bị, cơ cấu khóa giữ lance tại vị trí làm việc. Một số dòng sử dụng đai ốc khóa nhanh dạng xoay, cho phép lắp cả lance có ren và không ren. Sau khi lance được cố định, oxy đi qua thân thiết bị và được đưa trực tiếp vào lance.
Điểm quan trọng của Thiết bị thổi oxy ALBA là hãng không chỉ tập trung vào chức năng dẫn khí. Nhiều model còn tích hợp thiết bị khóa dòng, van nhanh và cơ cấu chống hồi khí, giúp hệ thống phù hợp hơn với môi trường luyện kim có yêu cầu cao về an toàn.
Các ứng dụng & Thiết bị thổi oxy chính của ALBA
Ống thổi Oxy mồi lửa (Oxygen Lancing Equipment):
Ứng dụng: Dùng để mồi dòng đúc liên tục (Continuous Casting Machine - CCM), mở lỗ ra thép/xỉ trên lò điện (EAF/BOF), hoặc cắt phá các khối thép/xỉ đông cứng có kích thước rất lớn mà mỏ cắt thông thường không xử lý được.
Đặc điểm: Sử dụng ống lancing chuyên dụng dẫn khí Oxy áp lực cao, giúp duy trì phản ứng cháy nhiệt độ cực cao để phá vỡ cấu trúc vật liệu dày.
Thiết bị làm sạch xỉ bám chân phôi (Deburring Systems / Oxygen Jets):
Ứng dụng: Lắp đặt ngay sau công đoạn cắt phôi đúc nóng (Billet/Slab).
Cơ chế: Dùng các vòi phun Oxy lực lớn (Oxygen Deburring Nozzles) thổi văng vảy xỉ và bavia bám ở mép đáy phôi ngay khi phôi vừa được cắt xong, giúp bề mặt phôi phẳng đẹp trước khi vào cán.
Thổi Oxy hỗ trợ nóng chảy trong lò luyện (Burners & Oxygen Injectors):
Ứng dụng: Các đầu phun/mỏ đốt tích hợp thổi Oxy tăng cường cho lò nấu thép, giúp rút ngắn thời gian nấu chảy liệu và tiết kiệm năng lượng.
Cấu tạo Thiết bị thổi oxy ALBA
Dòng CD/752 là một ví dụ điển hình. Thiết bị sử dụng thân bằng bronze, các chi tiết bằng brass và bộ phận làm kín bằng ống cao su silicone đúc. Áp suất danh nghĩa được thể hiện ở mức PN 40 bar.
Phía đầu thiết bị có cơ cấu khóa nhanh để giữ lance. Phần thân dẫn oxy được thiết kế chắc chắn, trong khi cơ cấu van điều khiển cho phép đóng hoặc mở dòng khí theo yêu cầu vận hành. Một thiết bị an toàn CD/RF2 có thể được kết hợp để chống khí và ngọn lửa quay ngược.
Thiết bị thổi oxy ALBA CD/752 còn có thể sử dụng van nhanh VL/LI và cụm khóa lance CD/M2. Sự kết hợp giữa các thành phần này tạo thành một hệ thống chuyên dụng thay vì chỉ là một khớp nối đơn giản.
Các dòng Thiết bị thổi oxy ALBA phổ biến
Thiết bị thổi oxy ALBA được phát triển với nhiều cấu hình khác nhau để đáp ứng từng đường kính lance, lưu lượng oxy và điều kiện làm việc trong nhà máy thép, luyện kim và xưởng đúc. Các dòng phổ biến trong tài liệu ALBA gồm:
CD/722: thiết bị thổi oxy có cơ cấu khóa nhanh, dùng cho lance có ren hoặc không ren, thân bronze và có thiết bị an toàn chống hồi khí, hồi lửa.
CD/752: dòng Thiết bị thổi oxy ALBA dùng van nhanh VL/LI, có cơ cấu khóa dòng và thiết bị an toàn CD/RF2; phù hợp các lance từ 1/8" đến 3/4".
CD/762: cấu trúc tương tự CD/752 nhưng sử dụng van nhanh VL/FI, áp suất danh nghĩa PN 40 bar.
CD/772: sử dụng van nhanh VL/CD, có cơ cấu khóa lance và thiết bị chống hồi khí, hồi lửa.
CD/782: thiết kế có khóa dòng và thiết bị chống hồi lửa, phù hợp cho oxygen blowing trong môi trường công nghiệp nặng.
CD/792: dòng thân dài, có nhiều chiều dài lựa chọn, thích hợp cho vị trí cần giữ khoảng cách với khu vực nhiệt độ cao.
CD/802: dùng cho oxygen hoặc carbon blowing, cơ cấu khóa bằng cần gạt, phù hợp với lance kích thước lớn hơn.
CD/812: dòng lưu lượng lớn cho oxygen hoặc carbon blowing, có các kích thước từ khoảng 1" đến 2", lưu lượng cao.
CD/72: dòng thổi oxy với thân inox và chi tiết brass, có khóa dòng và thiết bị an toàn.
CD/75: sử dụng van nhanh VL/LI, phù hợp các kích thước lance khác nhau.
CD/76: thiết bị thổi oxy thân inox, có cơ cấu khóa dòng, dùng tay điều khiển CD/IM.
CD/77: thiết kế nhỏ gọn, sử dụng van nhanh và quick lock mandrel.
UNICLAMP: thiết bị thổi oxy có cơ cấu kẹp nhanh, tích hợp chống hồi khí và bảo vệ nhiệt.
CD/M và CD/M2: cụm quick lock mandrel dùng để kẹp và giữ lance nhanh trên Thiết bị thổi oxy ALBA.
CD/M-90 và CD/M-91: dòng dùng cho oxygen hoặc carbon blowing với lance kích thước lớn, phù hợp lưu lượng cao.
CD/IM và CD/IM2: tay điều khiển dạng cần gạt, dùng để điều chỉnh oxy trên một số dòng CD.
CD/RF2: thiết bị an toàn chống dòng khí và ngọn lửa quay ngược, thường kết hợp với nhiều dòng Thiết bị thổi oxy ALBA.
Trong số này, CD/752, CD/762, CD/772, CD/792, CD/802 và CD/812 là những dòng đáng chú ý nhất vì bao phủ từ hệ thống lance cỡ nhỏ đến các ứng dụng lưu lượng lớn. Tùy model, Thiết bị thổi oxy ALBA có thể làm việc với lưu lượng từ vài chục đến khoảng 1.000 Nm³/h tại 10 bar ở các cấu hình lớn hơn.
Dòng CD/752 cho nhiều kích thước oxygen lance
Thiết bị thổi oxy ALBA CD/752 có nhiều cấu hình theo đường kính lance. Phiên bản dành cho lance 1/8 inch có mã 01CD612 và lưu lượng khoảng 220 Nm³/h tại 10 bar. Phiên bản 1/4 inch mã 01CD613 đạt khoảng 280 Nm³/h.
Với lance 3/8 inch, hãng sử dụng mã 01CD614, trong khi lance 1/2 inch tương ứng với 01CD615. Phiên bản lớn hơn 3/4 inch có mã 01CD616 và lưu lượng có thể đạt khoảng 430 Nm³/h tại 10 bar.
Nhờ nhiều lựa chọn đường kính, Thiết bị thổi oxy ALBA có thể thích ứng với nhiều vị trí trong nhà máy, từ công đoạn cần dòng oxy trung bình đến những hệ thống yêu cầu lưu lượng lớn hơn.
Thiết bị thổi oxy ALBA CD/792 cho vị trí cần chiều dài lớn
CD/792 được thiết kế theo hướng khác với CD/752. Thiết bị thổi oxy ALBA CD/792 có thể kết hợp các đoạn chiều dài khác nhau để tăng khoảng cách giữa người vận hành và khu vực nhiệt độ cao.
Tùy đường kính lance, chiều dài của CD/792 có thể thay đổi từ khoảng 645 mm đến 1.345 mm. Các phiên bản dành cho lance 6 mm, 8 mm, 1/8 inch, 1/4 inch, 3/8 inch và 1/2 inch được thể hiện với các cấu hình khác nhau.
Dòng này sử dụng thân bronze, các chi tiết bằng brass và gioăng silicone. Thiết bị thổi oxy ALBA CD/792 cũng kết hợp cơ cấu khóa dòng, tay điều khiển CD/IM2, quick lock mandrel CD/M2 và thiết bị bảo vệ CD/RF2.
Thiết bị thổi oxy ALBA cho lưu lượng lớn
Trong các công đoạn cần đường kính lance lớn, A.L.B.A. có những thiết kế dành cho oxygen hoặc carbon blowing. Dòng CD/M-90, chẳng hạn, làm việc với lance 1 inch đến 1½ inch và có lưu lượng khoảng 600–900 Nm³/h tại 10 bar. Thân thiết bị bằng thép không gỉ và sử dụng cơ cấu khóa nhanh bằng vô lăng.
Nhờ phạm vi này, Thiết bị thổi oxy ALBA không chỉ phục vụ những điểm cấp oxy nhỏ mà còn phù hợp với hệ thống luyện kim có lưu lượng khí lớn. Đây là yếu tố quan trọng tại các nhà máy thép nơi yêu cầu oxygen blowing thay đổi theo từng công đoạn công nghệ.
Ứng dụng Thiết bị thổi oxy ALBA trong nhà máy
Thiết bị thổi oxy ALBA phù hợp cho nhà máy luyện thép, xưởng đúc, khu vực lò luyện và các công đoạn sử dụng oxygen lance. Thiết bị đặc biệt hữu ích tại những vị trí yêu cầu người vận hành phải kiểm soát dòng oxy nhưng vẫn duy trì khoảng cách an toàn với vùng có nhiệt độ cao.
Trong một hệ thống hoàn chỉnh, Thiết bị thổi oxy ALBA có thể kết hợp với Bộ giảm áp ALBA để điều chỉnh áp suất và Van an toàn ALBA để hạn chế hồi khí hoặc hồi lửa. Các ống dẫn chịu nhiệt, đầu nối và van nhanh tạo thành tuyến cung cấp khí liên tục từ nguồn đến lance.
Ngoài Thiết bị thổi oxy ALBA, A.L.B.A. còn phát triển Bếp cắt ALBA và Béc cắt ALBA cho hệ thống oxy–gas cắt phôi thép. Nhờ đó nhiều khu vực khác nhau trong cùng một nhà máy có thể sử dụng các nhóm thiết bị thuộc cùng hệ thống công nghệ ALBA.
Thiết bị thổi oxy ALBA tại Việt Nam
Tại các nhà máy thép và luyện kim trong nước, Thiết bị thổi oxy ALBA phù hợp cho những vị trí sử dụng oxygen lance với yêu cầu vận hành liên tục. Các thông số quan trọng thường gồm kích thước lance, áp suất, lưu lượng, kiểu khóa lance và chiều dài tổng thể.
Các cụm từ ALBA Việt Nam và đại lý ALBA tại Việt Nam thường gắn với các dòng thiết bị chuyên ngành như Thiết bị thổi oxy ALBA, Bếp cắt ALBA, Béc cắt ALBA, Bộ giảm áp ALBA và Van an toàn ALBA. Việc sử dụng đúng từng thiết bị theo chức năng giúp hệ thống oxy trong nhà máy duy trì khả năng làm việc ổn định và an toàn hơn.
