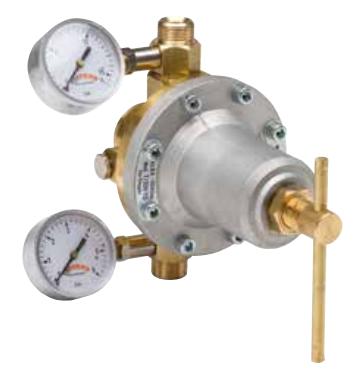

Bộ giảm áp ALBA kiểm soát áp suất oxy và khí công nghiệp

Trong một hệ thống khí công nghiệp, áp suất từ nguồn cấp thường cao hơn mức mà thiết bị phía sau có thể sử dụng trực tiếp. Bộ giảm áp ALBA đảm nhiệm nhiệm vụ hạ áp suất đầu vào xuống một giá trị phù hợp và giữ áp suất đầu ra ổn định trong suốt quá trình vận hành.

Đối với ngành luyện kim, yêu cầu này đặc biệt quan trọng bởi oxy, methane và propane có thể được sử dụng với lưu lượng lớn. Bộ giảm áp ALBA được A.L.B.A. Việt Nam  phát triển với nhiều cấp lưu lượng khác nhau, từ những bộ điều chỉnh khí nhỏ đến các regulator phục vụ trạm phân phối oxy công nghiệp.

Vì sao áp suất ổn định quan trọng trong hệ thống oxy–gas?

Bếp cắt, đầu đốt và nhiều thiết bị sử dụng khí chỉ hoạt động đúng khi áp suất đầu vào nằm trong một khoảng xác định. Nếu áp suất thay đổi quá lớn, lưu lượng tại đầu sử dụng cũng có thể thay đổi và ảnh hưởng đến quá trình công nghệ.

Bộ giảm áp ALBA tạo ra một vùng áp suất đầu ra có thể điều chỉnh. Khi nguồn khí phía trước có áp suất cao, regulator giảm áp và duy trì giá trị thích hợp ở phía sau. Nhờ đó, Bếp cắt ALBA, Béc cắt ALBA và các trạm sử dụng khí nhận được nguồn cấp ổn định hơn.

Vai trò của Bộ giảm áp ALBA càng rõ ràng trong các hệ thống phân phối oxy lớn. Ví dụ ALBOX T sử dụng regulator T/300 M với lưu lượng tới khoảng 300 Nm³/h, trong khi cấu hình ALBOX T2 có thể đạt khoảng 400 Nm³/h.

Các dòng bộ giảm áp & Trạm van ALBA chính

Bộ giảm áp công suất cao (High-Flow Pressure Regulators):

Thiết kế chịu áp suất đầu vào cao (dòng cao áp), duy trì áp suất đầu ra cực kỳ ổn định ngay cả khi lưu lượng khí thay đổi đột ngột trong quá trình mồi lửa và cắt phôi.

Thường tích hợp màng van chấn động cao cấp, chống mài mòn bởi tạp chất trong khí.

Trạm phân phối & Giảm áp khí trung tâm (Gas & Oxygen Control Racks / Valve Stands):

Hệ thống cụm van giảm áp đóng gói sẵn (skid-mounted) gồm: van giảm áp chính, van giảm áp phụ, van điện từ (solenoid valves), van chặn khẩn cấp và đồng hồ đo áp suất.

Tích hợp bảng điều khiển tự động kết nối PLC để điều phối áp suất khí cắt, khí gia nhiệt và khí mồi cho toàn bộ dàn mỏ cắt Albacut.

Bộ giảm áp tích hợp van an toàn (Regulators with Safety Devices):

Đạt tiêu chuẩn an toàn chống cháy nổ khắt khe trong ngành công nghiệp nặng.

Tích hợp van xả áp tự động (relief valves) và bộ dập lửa ngược (flashback arrestors) để bảo vệ đường ống và kỹ thuật viên.

Đặc điểm kỹ thuật nổi bật

Khả năng làm việc: Hoạt động liên tục 24/7 trong môi trường nhiệt độ cao, rung động mạnh và nhiều bụi kim loại.

Độ chính xác cao: Đảm bảo tỷ lệ phối trộn giữa Oxy và khí đốt chuẩn xác, giúp tia lửa cắt tập trung, hạn chế hao hụt khí và tạo mép cắt phôi thép nhẵn mịn.

Dễ bảo trì: Cấu trúc mô-đun hóa giúp dễ dàng thay thế màng van, gioăng phớt hoặc van tiết lưu trong quá trình bảo dưỡng định kỳ.

Nguyên lý làm việc của Bộ giảm áp ALBA

Về nguyên lý, Bộ giảm áp ALBA sử dụng sự cân bằng giữa lực điều chỉnh và áp suất tác động lên màng điều khiển. Khi áp suất phía sau thấp hơn giá trị được thiết lập, van bên trong mở để khí đi qua. Khi áp suất đầu ra đạt mức mong muốn, màng và cơ cấu van điều chỉnh lại tiết diện dòng khí.

Quá trình này diễn ra liên tục nhằm giữ áp suất phía sau tương đối ổn định mặc dù nhu cầu khí có thể thay đổi. Với các hệ thống tiêu thụ lớn, khả năng cung cấp đủ lưu lượng đồng thời giữ được dải áp suất phù hợp là yếu tố rất quan trọng.

Bộ giảm áp ALBA thường kết hợp đồng hồ áp suất để người vận hành theo dõi trạng thái hệ thống. Trên các trạm ALBOX, regulator còn làm việc cùng van khóa, Van an toàn ALBA và đầu nối ống.

Bộ giảm áp ALBA T/100 trong hệ thống khí

T/100 là một trong những dòng Bộ giảm áp ALBA thường xuất hiện trên các hệ thống phân phối oxy và gas. Dòng này được sử dụng trên nhiều trạm ALBOX và có các cấu hình khác nhau tùy loại khí.

Trong hệ thống oxy, T/100 có thể làm việc với dải đầu vào tới khoảng 25 bar và dải đầu ra 1–15 bar trong những cấu hình lưu lượng lớn. ALBOX 47 sử dụng Bộ giảm áp ALBA T/100 cho đường oxy với lưu lượng khoảng 160–180 Nm³/h tùy cấu hình.

Đối với đường gas, T/100 có thể được thiết lập trong dải đầu ra thấp hơn, ví dụ khoảng 0,3–4,5 bar. Cách phân chia này phản ánh sự khác biệt giữa đường oxy và đường khí nhiên liệu trong hệ thống cắt hoặc gia nhiệt.

Bộ giảm áp ALBA T/300 M cho lưu lượng cao

Khi hệ thống cần lưu lượng lớn hơn, Bộ giảm áp ALBA T/300 M là một lựa chọn quan trọng. Dòng regulator này xuất hiện trên nhiều trạm khí công nghiệp của hãng, đặc biệt là những hệ thống cần hàng trăm Nm³/h.

ALBOX T sử dụng T/300 M cho đường oxy với dải đầu ra 1–15 bar và lưu lượng tới khoảng 300 Nm³/h. Cấu hình này kết hợp regulator với đồng hồ và Van an toàn ALBA SH/RF hoặc FP.

Ở ALBOX T2, Bộ giảm áp ALBA T/300 M được sử dụng với áp suất đầu vào tới 40 bar, áp suất đầu ra tới 25 bar và lưu lượng của trạm khoảng 400 Nm³/h.

T/300 M cũng được sử dụng cho methane và propane. Trên cụm ALBOX 612, regulator T/300 M làm việc với dải đầu ra khoảng 0,3–4,5 bar và được kết hợp với Van an toàn ALBA SH/F.

Các dòng Bộ giảm áp ALBA

Ngoài T/100 và T/300 M, A.L.B.A. còn có T/50, T/300 M2 và T/500 M2. Mỗi dòng hướng đến một phạm vi lưu lượng và điều kiện hệ thống khác nhau.

Nhờ nhiều lựa chọn, Bộ giảm áp ALBA có thể được bố trí trên đường oxy, đường khí đốt, trạm cấp khí hoặc cụm điều khiển trung tâm. Việc phân chia regulator theo lưu lượng giúp thiết bị đáp ứng tốt hơn khi hệ thống thay đổi quy mô.

Bộ giảm áp ALBA kết hợp với trạm ALBOX

ALBOX thể hiện khá rõ cách Bộ giảm áp ALBA hoạt động trong một cụm khí hoàn chỉnh. Thay vì regulator đứng độc lập, hệ thống bao gồm van khóa ở đầu vào, bộ giảm áp, đồng hồ áp suất, thiết bị an toàn và đầu nối ống.

Ví dụ ALBOX 49 có ba đường riêng dành cho cutting oxygen, heating oxygen và gas. T/100 hoặc T/300 M được bố trí theo từng đường khí, sau đó kết hợp với FP, SH/F, SD/F hoặc SH/MF tùy chức năng.

Cách bố trí này giúp Bộ giảm áp ALBA trở thành trung tâm kiểm soát áp suất trước khi khí được chuyển tới thiết bị sử dụng.

Ứng dụng Bộ giảm áp ALBA

Bộ giảm áp ALBA được sử dụng trong hệ thống cắt thép oxy–gas, khu vực gia nhiệt, dây chuyền đúc liên tục, trạm cấp oxy và các cụm khí công nghiệp. Tại những khu vực có Bếp cắt ALBA và Béc cắt ALBA, regulator giữ áp suất oxy cắt, oxy gia nhiệt và khí nhiên liệu ở mức phù hợp.

Trong hệ thống Thiết bị thổi oxy ALBA, bộ giảm áp có thể được sử dụng trên tuyến cung cấp oxy trước khi khí đến lance. Với lưu lượng lớn, việc duy trì áp suất ổn định giúp hệ thống làm việc nhất quán hơn.

Van an toàn ALBA thường được bố trí phía sau hoặc trong cùng trạm với Bộ giảm áp ALBA. Hai thiết bị có chức năng khác nhau nhưng hỗ trợ lẫn nhau: regulator kiểm soát áp suất, trong khi thiết bị an toàn tập trung vào việc hạn chế hồi khí, hồi lửa hoặc các tình huống bất thường khác tùy model.

Độ bền và khả năng làm việc trong nhà máy

Một Bộ giảm áp ALBA dùng trong công nghiệp cần chịu được chu kỳ vận hành kéo dài và lưu lượng khí lớn. Các chi tiết điều chỉnh, màng, thân regulator và đồng hồ phải hoạt động đồng bộ để duy trì áp suất đầu ra.

Trong môi trường thép và luyện kim, các regulator thường được bố trí trong hộp hoặc cụm trạm để giảm tác động cơ học từ bên ngoài. Nhiều hệ thống ALBOX sử dụng hộp thép bảo vệ, tạo thành cụm điều khiển khí tương đối hoàn chỉnh.

Việc kiểm tra trạng thái Bộ giảm áp ALBA theo định kỳ giúp phát hiện các dấu hiệu như áp suất đầu ra không ổn định, đồng hồ hiển thị bất thường hoặc khó điều chỉnh áp suất. Đây là yếu tố quan trọng đối với hệ thống oxy–gas làm việc liên tục.
