Rơ le MDI – Đóng cắt tải điện cho tủ điều khiển và hệ thống gia nhiệt
Trong một tủ điện, bộ điều khiển có thể phát lệnh chính xác nhưng tải vẫn không hoạt động đúng nếu rơ le được chọn sai. Điện trở không nóng, tải đóng ngắt bất thường hoặc linh kiện phát nhiệt cao đều là những tình huống cần kiểm tra cả phần điều khiển lẫn thiết bị công suất.
Rơ le MDI là nhóm thiết bị đóng cắt của Mercury Displacement Industries, Inc., được sử dụng trong các ứng dụng gia nhiệt, chiếu sáng và điều khiển điện phù hợp. Hãng cung cấp nhiều công nghệ đóng cắt, nổi bật là rơ le thủy ngân và rơ le bán dẫn, cùng các dòng chuyên dụng cho từng nhiệm vụ.
Từ một tín hiệu nhỏ đến việc điều khiển tải lớn
Bộ điều khiển nhiệt độ, thermostat hoặc mạch điều khiển thường chỉ đảm nhiệm việc phát lệnh. Để cấp điện cho tải, hệ thống cần thiết bị đóng cắt có định mức phù hợp.
Rơ le MDI nằm tại vị trí kết nối giữa lệnh điều khiển và hoạt động của tải. Khi tín hiệu đầu vào thay đổi, rơ le chuyển trạng thái để cho phép hoặc ngừng cấp điện theo nguyên lý của từng loại.
Điều này giải thích vì sao thông tin “rơ le bao nhiêu ampe” chưa đủ để chọn hàng. Điện áp điều khiển phải tương thích với bộ phát lệnh; phần đầu ra phải phù hợp với điện áp nguồn, loại tải và điều kiện vận hành.
Một rơ le dùng đúng công suất nhưng sai tín hiệu đầu vào vẫn không đáp ứng được yêu cầu của hệ thống.
Các model cụ thể của Rơ le MDI
các model rơ le MDI cụ thể đã đối chiếu trong danh mục hãng, chia theo công nghệ đóng cắt.
Rơ le thủy ngân MDI
| Model | Số cực | Dòng định mức công bố | Tiếp điểm | Điện áp cuộn điều khiển |
|---|---|---|---|---|
| 100NO-120A | 1 | 100 A | Thường mở | 120 VAC |
| 100NC-120A | 1 | 100 A | Thường đóng | 120 VAC |
| 100NC-24A | 1 | 100 A | Thường đóng | 24 VAC |
| 100NC-24D | 1 | 100 A | Thường đóng | 24 VDC |
| 100NC-220A | 1 | 100 A | Thường đóng | 220 VAC |
| 2100NC-120A | 2 | 100 A | Thường đóng | 120 VAC |
| 2100NC-24D | 2 | 100 A | Thường đóng | 24 VDC |
| 235NC-120A-18 | 2 | 35 A | Thường đóng | 120 VAC |
| 260NO-48D-18 | 2 | 60 A | Thường mở | 48 VDC |
| 360NC-120A-18 | 3 | 60 A | Thường đóng | 120 VAC |
| 435NO-48D-18 | 4 | 35 A | Thường mở | 48 VDC |
Các mã trên thuộc danh mục Mercury Relays/Contactors MDI. Khả năng sử dụng với từng loại tải cần kiểm tra theo tài liệu của đúng model. mdius.com
Rơ le bán dẫn MDI một cực – SSR
| Model | Số cực | Dòng công bố | Kiểu điều khiển |
|---|---|---|---|
| SS20AU-1 | 1 | 20 A | AC |
| SS30AU-1 | 1 | 30 A | AC |
| SS40DU-1 | 1 | 40 A | DC |
| SS60DU-1 | 1 | 60 A | DC |
Các trang sản phẩm liệt kê nhà sản xuất là MDI Relays & Switches. Dòng vận hành thực tế phụ thuộc điều kiện tải và tản nhiệt. AC Control & SSR Contacts
Rơ le bán dẫn MDI nhiều cực
| Model | Cấu hình | Đặc điểm chính |
|---|---|---|
| 2PSS60A25 | 2 cực | Dòng công bố 25 A, điều khiển AC |
| 3PSS60A30 | 3 cực | Dòng công bố 30 A, nhận điều khiển 20–275 VAC hoặc 24–190 VDC |
| 3PSS60D65-24DF | 3 cực | Dòng công bố 65 A, cấu hình điều khiển 24 VDC do yêu cầu quạt |
| 3PSS60D75 S | Sử dụng 2 hoặc 3 cực | Điều khiển 4–32 VDC, đế tiêu chuẩn, quạt 24 VDC |
| 3PSS60A75 S | Sử dụng 2 hoặc 3 cực | Điều khiển AC, đế tiêu chuẩn, quạt 24 VDC |
| 3PSS60A75 R-120A | Sử dụng 2 hoặc 3 cực | Đế retrofit thay thế một số rơ le MDI 35/60 A, quạt 120 VAC |
Hai hướng đóng cắt trong danh mục rơ le MDI

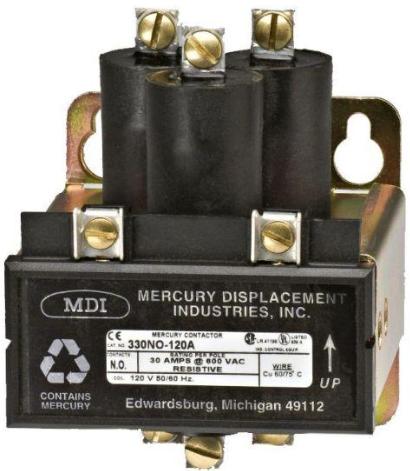

Rơ le thủy ngân: cơ cấu tiếp điểm trong kết cấu kín
Rơ le thủy ngân MDI sử dụng thủy ngân trong cơ cấu đóng cắt. Theo giới thiệu của hãng, bộ phận tiếp điểm của contactor thủy ngân được đặt trong ống thép không gỉ kín.
Nhóm thiết bị này được sử dụng cho các tải phù hợp như gia nhiệt, chiếu sáng và một số ứng dụng đèn UV. Khi nhận tín hiệu điều khiển, cơ cấu bên trong thay đổi trạng thái dẫn điện để thực hiện đóng hoặc ngắt tải.
Với rơ le MDI loại thủy ngân, cần kiểm tra đầy đủ điện áp cuộn điều khiển, số cực và định mức tiếp điểm. Khi thay thế thiết bị cũ, mã hàng và sơ đồ đấu nối là hai thông tin cần ưu tiên đối chiếu.

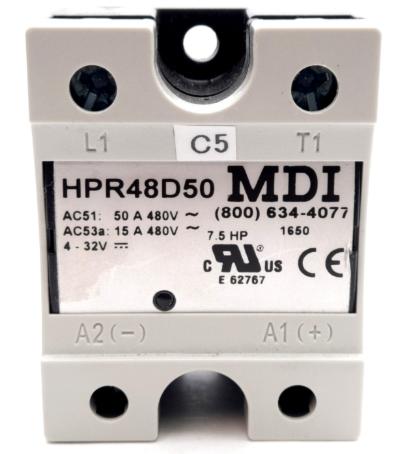

Rơ le bán dẫn: điều khiển tải bằng linh kiện điện tử
Rơ le bán dẫn MDI, còn gọi là SSR, thực hiện đóng cắt bằng linh kiện bán dẫn ở phần công suất. Danh mục có các cấu hình một cực, hai cực và ba cực.
Đặc điểm cần quan tâm khi sử dụng SSR là nhiệt phát sinh trong quá trình dẫn điện. Khả năng mang tải thực tế phụ thuộc vào điều kiện lắp đặt và yêu cầu tản nhiệt của đúng model.
Vì vậy, chọn rơ le MDI dạng SSR phải đi cùng việc kiểm tra bộ tản nhiệt, nhiệt độ trong tủ và khoảng không bố trí thiết bị. Không nên lấy dòng điện lớn nhất ghi trên sản phẩm làm dòng vận hành mặc định cho mọi điều kiện.
Nhận diện các dòng rơ le MDI theo nhiệm vụ
Mercury Relays và Mercury Contactors
Đây là nhóm rơ le và contactor thủy ngân của MDI. Khách hàng thường tìm dòng này khi thay thế thiết bị đóng cắt trên máy hiện hữu hoặc cần cấu hình phù hợp với hệ thống đã thiết kế.
Khi tra rơ le MDI, cần giữ nguyên toàn bộ mã trên nhãn. Những khác biệt về cuộn điều khiển hoặc cấu hình cực có thể ảnh hưởng trực tiếp đến khả năng sử dụng.
Solid State Relays và Hockey Puck Relays
Solid State Relays là nhóm rơ le bán dẫn; Hockey Puck chỉ kiểu rơ le bán dẫn dạng khối trong danh mục cung cấp. Hai tên gọi có thể mô tả công nghệ và hình dạng của sản phẩm, không nên mặc định là hai nguyên lý hoàn toàn khác nhau.
Thông tin cần xác định gồm loại tín hiệu điều khiển, loại điện áp tải, số cực và yêu cầu lắp đặt. Với sản phẩm trong danh mục MDI, cũng cần kiểm tra nhà sản xuất trên tem vì hãng có cung cấp thiết bị của các thương hiệu đối tác.
MIDI Relays
MIDI Relays là tên dòng sản phẩm được MDI liệt kê. Việc xác định chức năng và thông số phải dựa trên mã cụ thể, thay vì suy ra từ tên dòng.
Khi yêu cầu báo giá, nên cung cấp ảnh nhãn và hình đầu nối để đối chiếu đúng rơ le MDI đang sử dụng.
Traffic Control Relays và Time-Delayed Relays
Traffic Control Relays phục vụ ứng dụng điều khiển giao thông. Time-Delayed Relays là nhóm rơ le có chức năng trễ thời gian theo cấu hình.
Với hai nhóm này, nhiệm vụ điều khiển cần được mô tả rõ. Riêng rơ le trễ thời gian phải xác định kiểu trễ, thời gian yêu cầu và trạng thái đầu ra trước khi chọn thiết bị.
Rơ le MDI làm việc thế nào trong một chu kỳ gia nhiệt?
Khi nhiệt độ thấp hơn mức yêu cầu, bộ điều khiển phát lệnh gia nhiệt. Rơ le MDI nhận lệnh và cho phép cấp điện đến phần tử điện trở theo cấu hình mạch.
Khi nhiệt độ tiến gần hoặc đạt mức đặt, bộ điều khiển thay đổi tín hiệu đầu ra. Rơ le thực hiện đóng ngắt tương ứng để điều chỉnh lượng điện năng cấp cho tải.
Ở giai đoạn khởi động, nhu cầu nhiệt có thể cao hơn giai đoạn duy trì. Tần suất đóng ngắt và cách phân bổ công suất vì vậy cần phù hợp với công nghệ rơ le được sử dụng.
Sự phối hợp giữa cảm biến, bộ điều khiển và rơ le MDI ảnh hưởng đến phản ứng của hệ thống. Nếu nhiệt độ dao động bất thường, cần kiểm tra cả vị trí cảm biến, thông số điều khiển và trạng thái phần công suất.
Khi thay rơ le, đừng bỏ qua nguyên nhân hư hỏng
Một rơ le hỏng có thể liên quan đến quá tải, đấu nối lỏng, điện áp điều khiển không phù hợp hoặc điều kiện tản nhiệt kém. Thay linh kiện mới mà chưa xử lý nguyên nhân có thể khiến sự cố lặp lại.
Với rơ le MDI bán dẫn, cần kiểm tra bề mặt tiếp xúc tản nhiệt và điều kiện thông thoáng theo hướng dẫn sản phẩm. Với rơ le sử dụng cuộn điều khiển, cần kiểm tra nguồn cấp và các đầu nối liên quan.
Trường hợp tải không ngắt theo lệnh, việc kiểm tra phải bao gồm thiết bị đóng cắt và mạch điều khiển. Không nên kết luận bộ điều khiển nhiệt độ bị lỗi chỉ dựa trên biểu hiện của tải.
Thay thế không thủy ngân cần đối chiếu những gì?
MDI có giải pháp Mercury Free Retrofit cho nhu cầu chuyển đổi sang thiết bị không thủy ngân phù hợp. Đây là phương án cần được kiểm tra theo ứng dụng cụ thể.
Ngoài điện áp và dòng điện, cần đối chiếu phương thức điều khiển, kích thước lắp, đặc tính đầu ra và cách bảo vệ mạch. Nếu chuyển sang SSR, yêu cầu tản nhiệt có thể khác với thiết bị ban đầu.
Rơ le MDI thay thế chỉ được xác nhận phù hợp khi đáp ứng cả yêu cầu điện và điều kiện lắp đặt. Việc giống hình dáng hoặc cùng số cực chưa đủ để kết luận tương đương.
