Công tắc MDI – Công tắc phao, công tắc nghiêng và công tắc chống lật
Công tắc MDI được sử dụng để chuyển đổi sự thay đổi mức chất lỏng, góc nghiêng hoặc tư thế của thiết bị thành tín hiệu đóng ngắt điện. Danh mục của hãng bao gồm công tắc phao điều khiển mức, công tắc nghiêng, công tắc gắn tay đòn damper và công tắc chống lật, với các phiên bản cơ khí không thủy ngân và phiên bản sử dụng thủy ngân tùy dòng.
MDI là tên viết tắt của Mercury Displacement Industries, Inc., nhà sản xuất tại Michigan, Mỹ, thành lập năm 1975. Khi tìm công tắc MDI, việc xác định đúng chức năng cần giám sát sẽ giúp lựa chọn sản phẩm sát với thiết bị đang sử dụng.
Công tắc MDI giám sát những thay đổi nào?
Trong hệ thống bơm, công tắc cần nhận biết khi chất lỏng đạt mức đóng hoặc ngắt đã xác định. Trên cơ cấu chuyển động, thiết bị cần phản hồi khi góc nghiêng thay đổi. Với một số máy móc, tín hiệu thay đổi tư thế được sử dụng để yêu cầu dừng hoặc phát cảnh báo theo thiết kế.
Công tắc MDI phục vụ những nhiệm vụ này bằng các cấu hình chuyên biệt. Công tắc phao làm việc theo chuyển động của phao trong chất lỏng; công tắc nghiêng tác động theo góc lắp; công tắc chống lật chuyển trạng thái khi tư thế thiết bị vượt điều kiện cho phép của từng model.
Các dòng sản phẩm không thể thay thế lẫn nhau chỉ vì cùng có tiếp điểm đóng ngắt. Cơ cấu tác động, hướng lắp và định mức điện cần phù hợp với chức năng thực tế.
Các dòng công tắc MDI
Công tắc nghiêng MDI – Tilt Switches
Công tắc nghiêng MDI chuyển trạng thái tiếp điểm khi góc nghiêng của bộ phận mang công tắc thay đổi đến ngưỡng tác động. Đây là nhóm sản phẩm dành cho các cơ cấu cần phản hồi trạng thái dựa trên tư thế hoặc góc lắp.
Đối với phiên bản sử dụng thủy ngân, chuyển động của thủy ngân bên trong phần tử kín tạo hoặc ngắt kết nối giữa các tiếp điểm. Khi lựa chọn, cần kiểm tra góc tác động, hướng nghiêng và trạng thái tiếp điểm của đúng mã.
Một công tắc MDI được lắp sai hướng có thể không phản hồi đúng vị trí mong muốn. Vì vậy, bản vẽ lắp đặt là thông tin cần đối chiếu khi thay thế.
Công tắc nghiêng MDI – loại thủy ngân
| Nhóm | Model cụ thể | Chiều dài dây tương ứng |
|---|---|---|
| TS-1C | TS-1C-L1, TS-1C-L2, TS-1C-L4, TS-1C-L6 | 6, 12, 24, 36 inch |
| TS-10C | TS-10C-L1, TS-10C-L2, TS-10C-L4, TS-10C-L6 | 6, 12, 24, 36 inch |
| TS-20C | TS-20C-L1, TS-20C-L2, TS-20C-L4, TS-20C-L6 | 6, 12, 24, 36 inch |
Đây là các nhóm công tắc nghiêng có vỏ Valox; định mức điện cần kiểm tra theo từng mã và điện áp sử dụng.
Công tắc nghiêng MDI – loại không thủy ngân
| Model | Mã khác được hãng công bố | Đặc điểm |
|---|---|---|
| BTS-1C-L1 | SP-1358-L1 | Dây 6 inch |
| BTS-1C-L4 | SP-1358-L4 | Dây 24 inch |
| BTS-1C-L6 | SP-1358-L6 | Tên sản phẩm ghi dây 36 inch |
Nhóm BTS-1C có định mức công bố 1 A tại 120 VAC. Riêng trang BTS-1C-L6 có thông tin chiều dài dây chưa thống nhất giữa tên và phần thông số, nên cần xác nhận khi đặt hàng.
.jpeg)

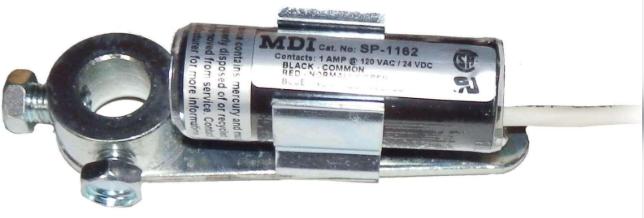

Công tắc tay đòn damper MDI – DATS
Dòng Damper Arm Tilt Switch, viết tắt DATS, được thiết kế để gắn lên cơ cấu tay đòn hoặc trục damper. Khi cơ cấu chuyển động, công tắc thay đổi góc và tạo tín hiệu phản hồi tương ứng.
Danh mục công tắc MDI DATS có cấu hình lắp trục 1/2 inch và 1 inch, cùng các lựa chọn dây dẫn khác nhau. Hãng cung cấp cả phiên bản thủy ngân và phiên bản không thủy ngân.
Các mã tham khảo gồm SP-1442, loại lắp trục 1 inch với dây plenum; SP-1335, loại lắp trục 1/2 inch với dây 18-3 SJOW; và SP-1347-L6, phiên bản DATS không thủy ngân lắp trục 1/2 inch với dây plenum. Cấu hình cần được kiểm tra theo từng mã đặt hàng.
| Model/SKU | Phiên bản | Kiểu lắp và dây |
|---|---|---|
| SP-1442 | Có thủy ngân | Trục 1 inch, dây plenum 36 inch |
| SP-1335 | Có thủy ngân | Trục 1/2 inch, dây 18-3 SJOW dài 36 inch |
| SP-1347-L6 | Không thủy ngân | Trục 1/2 inch, dây plenum |
Các mã này thuộc dòng Damper Arm Tilt Switch, dùng để phản hồi trạng thái theo chuyển động cơ cấu damper.
Công tắc chống lật MDI – Tip-Over Switches
Công tắc chống lật MDI được sử dụng để phát hiện sự thay đổi tư thế của thiết bị. Tín hiệu công tắc có thể được đưa vào mạch điều khiển để phát cảnh báo hoặc yêu cầu ngắt theo thiết kế của máy.
MDI có nhóm Mechanical Non-Mercury Tip-Over, sử dụng cơ cấu cơ khí không thủy ngân. Danh mục có phiên bản thường mở và thường đóng, phục vụ các yêu cầu đấu nối khác nhau.
Khi chọn công tắc MDI chống lật, cần xác định tư thế bình thường, góc tác động và khả năng đóng cắt tiếp điểm. Chức năng bảo vệ của toàn bộ thiết bị còn phụ thuộc vào cách tích hợp công tắc trong mạch điện.
Công tắc chống lật MDI – loại thủy ngân
| Model | Góc tác động so với phương đứng | Tiếp điểm | Chiều dài dây |
|---|---|---|---|
| 15 TOS-12C-L2 | 15° | Thường đóng | 12 inch |
| TOS-12C-L1 | 25° | Thường đóng | 6 inch |
| TOS-12C-L6 | 25° | Thường đóng | 36 inch |
Các model trên được hãng công bố ở mức 12,5 A tại 120 VAC.
Công tắc chống lật MDI – loại cơ khí không thủy ngân
| Model | Tiếp điểm | Chiều dài dây |
|---|---|---|
| BTOO-.25C-L1 | Thường mở | 6 inch |
| BTOO-.25C-L2 | Thường mở | 12 inch |
| BTOO-.25C-L4 | Thường mở | 24 inch |
| BTOO-.25C-L6 | Thường mở | 36 inch |
| BTOC-.25C-L1 | Thường đóng | 6 inch |
| BTOC-.25C-L2 | Thường đóng | 12 inch |
Nhóm này có định mức công bố 0,25 A tại 60 VAC.

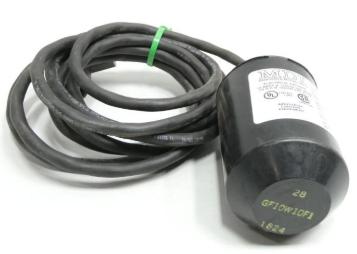

Công tắc phao cơ khí MDI – Mechanical Float Switches
Công tắc phao MDI dạng cơ khí phát hiện mức chất lỏng thông qua chuyển động của phao và cơ cấu đóng ngắt bên trong. Nhóm này có thể được sử dụng cho nhiệm vụ báo mức hoặc điều khiển bơm theo cấu hình.
Khi chất lỏng tăng hoặc giảm, phao thay đổi vị trí và góc nghiêng. Đến ngưỡng tác động, tiếp điểm chuyển trạng thái để truyền tín hiệu về tủ điều khiển hoặc thực hiện đóng cắt tải trong giới hạn cho phép.
Cần phân biệt phao phục vụ mạch tín hiệu điều khiển với phao được định mức để đóng cắt bơm trực tiếp. Chọn đúng nhiệm vụ giúp công tắc MDI làm việc phù hợp với tải.
| Model | Dòng sản phẩm | Đặc điểm được công bố |
|---|---|---|
| PF2OW10F0 | Phao cơ khí Pump Duty | Thường mở, góc hẹp, cáp 10 foot, đầu dây rời |
| GT3OT1000 | Phao chịu nhiệt cao | Thường mở, góc rộng, cáp 10 foot, nhiệt độ đến 107°C |
| GT3OT5000 | Phao chịu nhiệt cao | Thường mở, góc rộng, cáp 50 foot, nhiệt độ đến 107°C |
Đây là các mã thuộc danh mục phao cơ khí của MDI.
Công tắc phao thủy ngân MDI – Mercury Float Switches
Dòng phao thủy ngân sử dụng phần tử đóng ngắt thủy ngân bên trong phao. Khi phao nghiêng theo mực chất lỏng, phần tử này thay đổi trạng thái điện.
Công tắc MDI dạng phao thủy ngân có các cấu hình phục vụ điều khiển mức và bơm. Việc lựa chọn cần xét trạng thái thường mở hoặc thường đóng, góc tác động, loại cáp và điều kiện môi chất.
Nếu thay thế bằng phiên bản không thủy ngân, cần đối chiếu đặc tính tác động và định mức điện. Hai sản phẩm có hình dạng gần giống nhau chưa chắc tương đương về chức năng.
Công tắc phao đứng MDI – Vertical Float Switches
Công tắc phao đứng MDI có phao chuyển động theo phương đứng trên cơ cấu dẫn hướng. Thiết kế này có thể phù hợp với vị trí cần giới hạn phạm vi chuyển động của phao.
Danh mục có các lựa chọn thường mở, thường đóng, đầu dây rời hoặc đầu cắm piggyback tùy sản phẩm. Chiều dài cáp và khoảng mức đóng ngắt cũng thay đổi theo cấu hình.
Khi chọn công tắc MDI dạng đứng, cần kiểm tra kích thước lắp đặt và khoảng làm việc của phao, tránh để kết cấu bồn hoặc thiết bị xung quanh cản chuyển động.
Chọn tiếp điểm theo mạch điện thực tế
Trạng thái NO – thường mở và NC – thường đóng phải được hiểu theo điều kiện tham chiếu của nhà sản xuất. Với công tắc phao hoặc công tắc nghiêng, điều kiện này gắn liền với hướng lắp và tư thế sản phẩm.
Ngoài trạng thái tiếp điểm, cần kiểm tra điện áp, dòng điện và loại tải. Một công tắc MDI đủ khả năng điều khiển cuộn hút relay chưa chắc phù hợp để đóng cắt động cơ trực tiếp.
Nếu công tắc chỉ làm nhiệm vụ phát tín hiệu, mạch công suất có thể được đóng cắt qua relay hoặc contactor phù hợp. Phương án cụ thể cần dựa trên sơ đồ của hệ thống.
Ứng dụng của công tắc MDI
Trong hệ thống nước và nước thải, công tắc MDI được sử dụng để giám sát mức chất lỏng, hỗ trợ đóng ngắt bơm và phát tín hiệu báo mức. Loại phao phải được chọn theo môi chất, nhiệt độ và yêu cầu vận hành.
Trên cơ cấu damper, dòng DATS phục vụ phản hồi trạng thái dựa trên chuyển động tay đòn. Với thiết bị cần giám sát tư thế, dòng Tilt Switch hoặc Tip-Over Switch được lựa chọn theo góc tác động và cách tích hợp.
Lựa chọn đúng công tắc MDI giúp tín hiệu hiện trường phù hợp với logic điều khiển, thuận tiện hơn khi vận hành và kiểm tra sự cố.
