Phanh điện từ INTORQ – Thiết bị kiểm soát chuyển động cho hệ truyền động công nghiệp
Phanh điện từ INTORQ được sử dụng để giữ, dừng và kiểm soát chuyển động của động cơ trong nhiều loại máy công nghiệp. Thiết bị nổi bật nhờ thiết kế nhỏ gọn, khả năng đóng nhả nhanh và dễ tích hợp vào hệ truyền động.
INTORQ có nguồn gốc từ Đức và hiện nằm trong danh mục công nghệ phanh công nghiệp của Kendrion. Các dòng phanh của hãng được ứng dụng với motor, motor giảm tốc, servo motor, thiết bị nâng hạ và máy tự động.
Phanh điện từ INTORQ trong hệ thống truyền động
Phanh điện từ INTORQ hoạt động dựa trên sự kết hợp giữa lực điện từ và cơ cấu ma sát. Tùy từng dòng sản phẩm, phanh có thể đảm nhiệm chức năng giữ tải hoặc dừng chuyển động.
Khi được tích hợp phía sau động cơ, phanh giúp kiểm soát trục truyền động hiệu quả. Thiết kế này đặc biệt phù hợp với máy cần dừng chính xác hoặc giữ vị trí khi motor ngừng hoạt động.
Đặc điểm thiết kế của phanh INTORQ

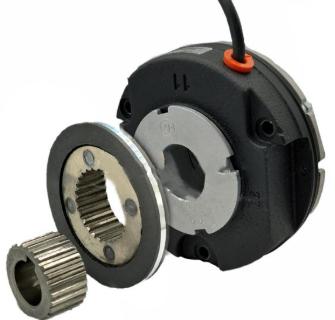

Cấu tạo phanh thường gồm cuộn dây điện từ, rotor, đĩa ma sát, lò xo và cụm armature. Các bộ phận được bố trí thành một cụm tương đối nhỏ gọn.
Thiết kế module trên một số dòng giúp việc lựa chọn mô-men và phụ kiện thuận tiện hơn. Người dùng có thể lựa chọn cấu hình phù hợp với từng loại motor và điều kiện vận hành.
Nguyên lý hoạt động của phanh điện từ INTORQ
Với dòng spring-applied brake, lực lò xo tạo ra mô-men phanh khi cuộn điện không được cấp nguồn. Rotor được ép vào bề mặt ma sát, nhờ đó trục động cơ được giữ lại.
Khi cấp điện cho cuộn dây, từ trường tạo lực hút lên armature. Lực này thắng lực lò xo và giải phóng rotor. Trục động cơ sau đó có thể quay.
Nguyên lý này giúp phanh vẫn tạo lực giữ khi mất nguồn điện. Đây là đặc điểm quan trọng đối với cơ cấu nâng hạ và máy cần giữ vị trí tải.
Các dòng phanh điện từ INTORQ phổ biến
Một trong những dòng được biết đến rộng rãi là INTORQ BFK458. Đây là dòng phanh lò xo dạng module, được phát triển với nhiều kích thước và mức mô-men khác nhau.
INTORQ BFK457 hướng đến thiết kế gọn và cấu tạo đơn giản. Dòng này phù hợp với nhiều ứng dụng motor công nghiệp có không gian lắp đặt hạn chế.
Với yêu cầu mô-men lớn hơn, INTORQ BFK468 là một lựa chọn trong danh mục của hãng. Kendrion công bố dòng BFK468 với dải mô-men khoảng 100 đến 2.400 Nm.
Ngoài ra, INTORQ còn có các dòng phanh phục vụ servo và những hệ truyền động yêu cầu mật độ công suất cao.
Phanh điện từ INTORQ BFK458
Phanh điện từ INTORQ BFK458 là dòng đáng chú ý khi lựa chọn phanh cho động cơ công nghiệp. Kendrion công bố dòng này với dải mô-men khoảng 1,5 đến 600 Nm.
BFK458 có thiết kế module nhằm hỗ trợ nhiều cấu hình ứng dụng. Tùy phiên bản, hệ thống có thể kết hợp các tùy chọn và phụ kiện phục vụ giám sát hoặc điều khiển phanh.
Dòng BFK458 thường được xem xét cho motor giảm tốc, thiết bị vận chuyển và các cơ cấu máy tự động. Việc chọn đúng size cần dựa trên mô-men, tốc độ và chu kỳ hoạt động.
BFK458 (Dòng phanh lò xo mô-đun đa năng)
Đặc điểm: Là dòng sản phẩm chuẩn hóa nổi tiếng nhất của INTORQ, thiết kế dạng mô-đun linh hoạt (Modular system).
Mô-men phanh: Rộng từ 2 Nm đến 600 Nm (có thể mở rộng với các size lớn hơn).
Ứng dụng: Động cơ điện công nghiệp, băng tải, cần trục, máy công cụ, hệ thống nâng hạ.
Tùy chọn: Đi kèm cần nhả tay (Hand release), bộ điều chỉnh khe hở (Air gap adjustment), microswitch kiểm tra trạng thái phanh.
Phanh điện từ INTORQ BFK457 (Dòng phanh thiết kế nhỏ gọn / Compact)
Đặc điểm: Thiết kế mỏng, tiết kiệm không gian lắp đặt, dễ dàng tích hợp trực tiếp vào đuôi motor.
Mô-men phanh: Từ 0.12 Nm đến 125Nm
Ứng dụng: Động cơ servo, động cơ bước, xe nâng điện vừa và nhỏ, thiết bị tự động hóa y tế/phòng sạch.
Phanh điện từ INTORQ BFK468 (Phanh công suất cao / Heavy Duty)
Đặc điểm: Thiết kế chịu tải lớn, tản nhiệt tốt, tốc độ đóng/mở nhanh và độ bền ma sát cực cao.
Mô-men phanh: Lên đến 1,500Nm hoặc hơn.
Ứng dụng: Cần trục cảng biển, tời nâng hạng nặng, máy khai thác khoáng sản, thang máy tải trọng lớn.
Phanh điện từ INTORQ BFK470 / BFK471 (Dòng chống nước & bụi IP66)
Đặc điểm: Thiết kế khép kín hoàn toàn, đạt tiêu chuẩn bảo vệ IP66, chịu được môi trường khắc nghiệt, hóa chất hoặc tia nước áp lực cao.
Ứng dụng: Ngành chế biến thực phẩm, thiết bị hàng hải, tàu thủy, máy móc làm việc ngoài trời.
Bộ chỉnh lưu đi kèm (Bridge / Half-wave Rectifiers)
Để phanh INTORQ hoạt động với nguồn điện AC thông thường (220VAC, 380VAC hoặc 440VAC), cần kết hợp với bộ chỉnh lưu dòng điện (INTORQ Rectifier) chuyển đổi sang DC (thường là 103VDC, 180VDC hoặc 205VDC):
INTORQ BEG-142 / BEG-143 / BEG-242 / BEG-243: Các mã bộ chỉnh lưu cầu hoặc nửa chu kỳ chuyên dụng giúp phanh đóng/mở nhanh, giảm nhiệt độ cuộn dây và tăng tuổi thọ ma sát.
Thông số kỹ thuật cần xác định khi lựa chọn / Thay thế
| Thông số | Giá trị / Đơn vị | Ghi chú |
| Model & Size | BFK458-06, BFK458-08, BFK458-10... | Xem trên nhãn mác (Nameplate) |
| Mô-men phanh (Rated Torque) | Nm | Lực phanh giữ tải |
| Điện áp cuộn dây (Coil Voltage) | 24 VDC 103 VDC, 180 VDC, 205 VDC | Phụ thuộc vào bộ chỉnh lưu nguồn |
| Đường kính trục / Lỗ then (Bore size) | mm | Kích thước đĩa phanh ép vào trục motor |
| Phụ kiện kèm theo | Cần nhả tay, Microswitch, Bộ chỉnh lưu | Chọn theo yêu cầu vận hành |
Khả năng tích hợp với motor công nghiệp
Phanh điện từ INTORQ có thể được bố trí trực tiếp trên hệ thống động cơ. Khi motor hoạt động, phanh được giải phóng để trục quay theo yêu cầu.
Khi motor dừng, phanh tạo mô-men để hạn chế chuyển động ngoài ý muốn. Cách bố trí này giúp hệ truyền động trở nên gọn hơn.
Với motor giảm tốc, phanh còn hỗ trợ giữ vị trí tải sau khi ngắt động cơ. Điều này rất hữu ích cho băng tải nghiêng và thiết bị nâng.
Ứng dụng của phanh điện từ INTORQ
Phanh điện từ INTORQ được sử dụng trong nhiều hệ thống tự động hóa và truyền động. Một ứng dụng phổ biến là motor giảm tốc trên băng tải.
Trong thiết bị nâng hạ, phanh hỗ trợ giữ cơ cấu khi motor ngừng. Phanh cũng xuất hiện trên cầu trục, thiết bị kho và hệ thống vận chuyển vật liệu.
Đối với máy đóng gói và máy sản xuất tự động, phanh hỗ trợ quá trình dừng và giữ trục. Một số cấu hình còn phù hợp với servo motor và hệ thống định vị.
