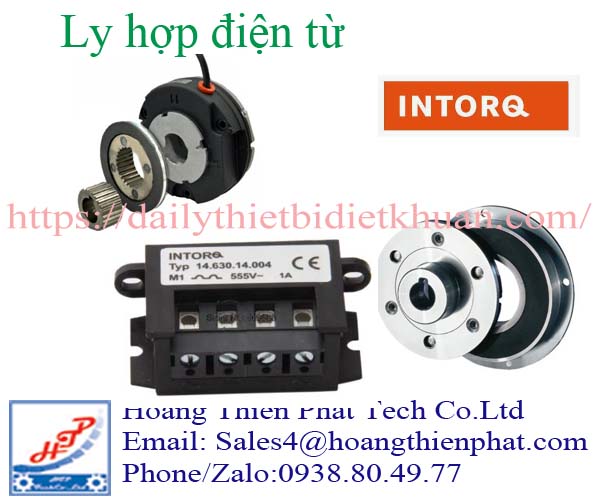

Các dòng ly hợp điện từ INTORQ phổ biến

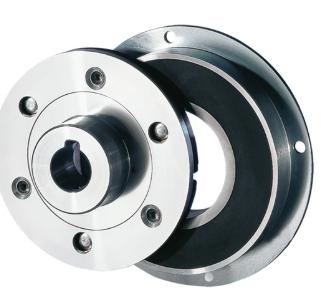

INTORQ 14.105 (Dòng ly hợp đơn ma sát khô)

Đặc điểm: Là dòng ly hợp ma sát khô tiêu chuẩn và phổ biến nhất của INTORQ. Truyền mô-men xoắn không độ rơ (zero backlash).

Mô-men xoắn: 7.5 Nm đến 480Nm (chia làm 7 kích thước: 06, 08, 10, 12, 16, 20, 25).

Thiết kế gá đặt: Có bản lắp mặt bích (flange-mounted) hoặc lắp trực tiếp trên trục (shaft-mounted).

Ứng dụng: Máy đóng gói, máy in, dây chuyền đóng chai, thiết bị dệt may, hệ thống tự động hóa.

INTORQ 14.105 là một trong những dòng ly hợp điện từ đặc trưng của thương hiệu. Dòng này được phát triển với nhiều kích thước để đáp ứng các mức mô-men khác nhau.

Theo thông tin sản phẩm, dòng 14.105 có các phiên bản với mô-men từ khoảng 7,5 đến 480 Nm. Tùy kích thước, cấu hình cơ khí và thông số kỹ thuật sẽ khác nhau.

Thiết kế dành cho truyền động công nghiệp

INTORQ 14.105 sử dụng nguyên lý đóng ly hợp bằng điện từ. Thiết kế này cho phép kiểm soát truyền động thông qua nguồn điện của hệ thống.

Sản phẩm có thể được sử dụng trong những máy cần đóng ngắt chuyển động thường xuyên. Tuy nhiên, tần suất làm việc phải được tính toán theo tải và điều kiện vận hành.

INTORQ 14.800 (Cụm kết hợp Ly hợp - Phanh / Clutch-Brake Combination)

Đặc điểm: Tích hợp cả ly hợp điện từ và phanh điện từ trong một bộ vỏ khép kín. Động cơ vẫn chạy liên tục, khi ngắt ly hợp thì phanh sẽ tác động ngay lập tức để dừng tải chính xác.

Ưu điểm: Cho tần số đóng ngắt cực cao (High switching frequency), độ chính xác định vị cao, dải điều chỉnh khe hở không khí không cần tháo rời.

Ứng dụng: Máy cắt nhãn, máy đóng gói tốc độ cao, băng tải phân loại, các trục định vị chu kỳ ngắn.

INTORQ Tooth Clutches (Ly hợp răng vấu điện từ)

Đặc điểm: Sử dụng các khớp răng kim loại thay vì bề mặt ma sát phẳng. Truyền mô-men xoắn lớn trong kích thước rất nhỏ gọn và không bị trượt.

Ứng dụng: Các hệ thống yêu cầu đồng bộ hóa vị trí trục hoặc truyền tải trọng nặng trong không gian hẹp.

Bộ chỉnh lưu INTORQ tại Việt Nam

So sánh sự khác nhau và ứng dụng giữa ly hợp đơn 14.105 và cụm ly hợp phanh 14.800.

Dưới đây là bảng so sánh chi tiết giữa Ly hợp đơn INTORQ 14.105 và Cụm ly hợp - phanh kết hợp INTORQ 14.800:

Bảng so sánh tổng quan

Sự khác nhau về sơ đồ điều khiển & Nguyên lý vận hành

• Đối với INTORQ 14.105:

  • Chỉ cần 1 kênh điều khiển DC (24 VDC) cấp vào cuộn dây ly hợp.

  • Khi ngắt điện, động cơ chính vẫn quay, còn tải sẽ chạy trôi theo quán tính cho đến khi dừng tự do.

• Đối với INTORQ 14.800:

  • Cần 2 kênh điều khiển riêng biệt (hoặc dùng bộ điều khiển đảo pha tích hợp) cho ly hợp và phanh.

  • Tín hiệu hoạt động theo dạng luân phiên (Interlocking): Khi kích hoạt ly hợp thì phanh nhả; khi ngắt ly hợp thì phanh lập tức tác động để dừng trục tải. Động cơ chính (đầu vào) vẫn có thể duy trì quay liên tục ở tốc độ định mức.

Khi nào chọn Ly hợp đơn INTORQ 14.105?

Thích hợp cho các hệ thống chỉ cần ngắt/kết nối truyền động mà không yêu cầu dừng vị trí chính xác hoặc không đòi hỏi hãm dừng khẩn cấp:

Hệ thống truyền động nhiều cấp / Hộp số: Ngắt tải để chuyển đổi tỷ số truyền.

Băng tải khởi động nhẹ: Động cơ chạy trước đến tốc độ định mức rồi mới đóng ly hợp để kéo tải (tránh dòng khởi động lớn).

Máy cuộn / Dây chuyền dệt, xả cuộn: Ngắt kết nối khi không cần kéo liệu.

• Thiết bị phụ trợ: Các trục khuấy, bơm phụ tùng chạy theo chu kỳ dài.

Khi nào chọn Cụm Ly hợp - Phanh INTORQ 14.800?

Thích hợp cho các dòng máy yêu cầu chu kỳ đóng/mở nhanh, chính xác cao và dừng lập tức:

Máy cắt nhãn / Máy cắt bao bì tự động: Cần kéo màng/giấy đến đúng vị trí (dùng mắt thần dò) rồi dừng ngay lập tức để dao dập cắt.

Máy đóng chai / Đóng hộp định lượng: Chia sản phẩm theo khoảng cách chuẩn trên băng tải.

Băng tải phân loại chu kỳ ngắn (Indexing Conveyor): Đóng/ngắt hàng chục đến hàng trăm lần mỗi phút.

Hệ thống cấp phôi tự động (Feeder): Yêu cầu dừng chính xác từng bước phôi để tay gắp hoặc máy dập hoạt động.

Thông số kỹ thuật quan trọng khi lựa chọn
