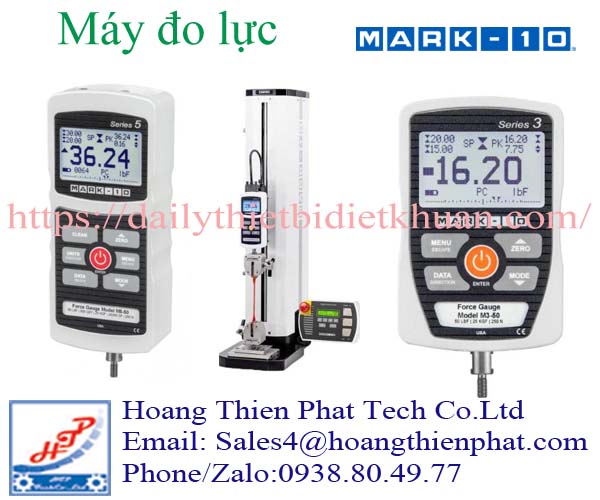

Máy đo lực MARK-10 – Kiểm tra lực kéo, lực nén và độ bền liên kết

Một đầu nối điện có thể lắp đúng vị trí nhưng chưa đạt lực giữ cần thiết. Bao bì có thể được ép kín nhưng đường hàn vẫn dễ bong khi vận chuyển. Máy đo lực MARK-10 giúp kiểm tra những đặc tính này bằng số liệu, để bộ phận kỹ thuật đánh giá sản phẩm theo mức lực yêu cầu.

MARK-10 cung cấp máy đo lực điện tử có thể sử dụng cầm tay hoặc kết hợp với giá thử và ngàm kẹp. Thiết bị đo được lực kéo, lực nén, ghi nhận lực cực đại và cho phép lựa chọn đơn vị đo. Cấu hình phù hợp phụ thuộc vào tải thử, hình dạng mẫu và yêu cầu thu thập dữ liệu.

Máy đo lực MARK-10 kiểm tra những đặc tính nào của sản phẩm

Lực kéo và độ bền liên kết

Phép thử kéo giúp xác định lực cần thiết để tách hai chi tiết, kéo tuột đầu nối hoặc làm đứt mẫu. Với dây điện và đầu cốt, kết quả thử phản ánh khả năng chịu lực của mối bấm. Với cụm lắp ráp, phép đo có thể dùng để đánh giá lực tháo rời và độ chắc của liên kết.

Khi sử dụng máy đo lực kéo đẩy MARK-10, cách giữ mẫu ảnh hưởng trực tiếp đến kết quả. Ngàm kẹp phải giữ chắc nhưng không làm hỏng mẫu trước khi thử. Hướng kéo cũng cần phù hợp với điều kiện kiểm tra để hạn chế lực lệch trục.

Lực nén và lực thao tác

Phép thử nén được dùng để đánh giá lực nhấn nút, lực nén lò xo hoặc lực làm biến dạng sản phẩm. Đây là thông tin hữu ích khi kiểm tra cơ cấu thao tác bằng tay, chi tiết đàn hồi và bộ phận cần chịu tải.

Đối với những mẫu cần so sánh qua nhiều lần thử, nên duy trì cùng vị trí tiếp xúc, hành trình và tốc độ tác động. Kết hợp máy đo với giá thử giúp kiểm soát chuyển động tốt hơn, đặc biệt khi lực thay đổi nhanh hoặc mẫu có kích thước nhỏ.

Các dòng máy đo lực MARK-10 đáng chú ý

Series 5 dành cho phép đo cần lưu và xuất dữ liệu

Máy đo lực MARK-10 Series 5 được thiết kế cho phép thử kéo và nén với nhiều lựa chọn dải đo, từ 0,5 N đến 10 kN tùy model. Dòng này có tốc độ lấy mẫu 7.000 Hz, độ chính xác ±0,1% toàn thang đo và bộ nhớ lưu 1.000 kết quả. Các ngõ ra gồm USB, RS-232, Mitutoyo và analog. Series 5 phù hợp để cân nhắc khi bộ phận QC cần lưu kết quả, tổng hợp số liệu hoặc kết nối thiết bị với hệ thống thử. Khi chọn mã hàng, cần kiểm tra đồng thời dải lực, độ phân giải và khả năng kết nối với giá thử dự kiến sử dụng.

Series 7 dành cho phép thử có yêu cầu phân tích cao hơn

Máy đo lực MARK-10 Series 7 có tốc độ lấy mẫu 14.000 Hz, độ chính xác ±0,1% toàn thang đo và bộ đệm chứa 5.000 điểm dữ liệu. Dòng sản phẩm này còn có chức năng phát hiện đứt mẫu, hỗ trợ các phép thử cần nhận biết sự thay đổi lực tại thời điểm liên kết bị phá vỡ.

Cần phân biệt tốc độ lấy mẫu bên trong máy với tốc độ truyền dữ liệu ra ngoài. Tốc độ lấy mẫu cao không có nghĩa máy tính nhận được toàn bộ dữ liệu theo thời gian thực ở cùng tốc độ. Vì vậy, yêu cầu ghi đường cong lực và cách xuất dữ liệu nên được xác định trước khi đặt hàng.

Series 4 cho nhu cầu kiểm tra lực thường xuyên

Máy đo lực MARK-10 Series 4 có tốc độ lấy mẫu 3.000 Hz và độ chính xác ±0,2% toàn thang đo. Đây là dòng có thể cân nhắc cho các phép kiểm tra kéo, nén thường xuyên khi yêu cầu chức năng phù hợp với cấu hình của thiết bị.

Một mã cụ thể là M4-10, có mức toàn thang 50 N theo bảng thông số hãng. Model này chỉ phù hợp khi lực thử nằm trong khả năng đo của máy; không nên lựa chọn chỉ dựa trên kích thước nhỏ gọn hoặc tên dòng sản phẩm.

Máy đo lực MARK-10 Series 2 – Kiểm tra lực cơ bản

Series 2 là lựa chọn có thể cân nhắc khi cần đọc lực kéo, lực nén và lực cực đại với thao tác đơn giản. Thiết kế nhỏ gọn thuận tiện cho việc kiểm tra tại bàn thao tác hoặc di chuyển giữa các vị trí.

Các phép thử phù hợp để cân nhắc gồm kiểm tra lực nhấn nút, lực kéo tháo chi tiết và lực nén đơn giản. Dải đo cụ thể vẫn phải được lựa chọn theo lực lớn nhất dự kiến của mẫu.

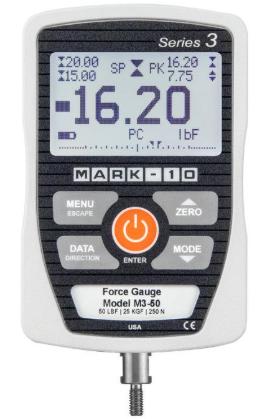

Máy đo lực MARK-10 Series 3 – Đo lực thường xuyên tại bộ phận QC

Series 3 có độ chính xác và tốc độ lấy mẫu cao hơn Series 2, đồng thời vẫn giữ thiết kế nhỏ gọn. Dòng này phù hợp để cân nhắc cho nhu cầu kiểm tra lực thường xuyên, có kết nối USB để xuất dữ liệu.

Với các phép thử lực cắm, rút đầu nối hoặc lực thao tác cơ cấu nhỏ, Series 3 có thể đáp ứng khi thông số model phù hợp yêu cầu kiểm tra. Ngàm kẹp và hướng tác động lực cần được bố trí nhất quán giữa các lần thử.

Máy đo lực MARK-10 Series 4 – Lưu kết quả và thống kê phép đo

Series 4 bổ sung khả năng lưu kết quả và tính toán thống kê, hữu ích khi kiểm tra nhiều mẫu trong một lô sản xuất. Các ngõ ra đa dạng cũng giúp thiết bị kết nối với hệ thống thu thập dữ liệu phù hợp.

Dòng này đáng cân nhắc cho phép thử kéo, nén lò xo, kiểm tra lực lắp ráp và độ bền liên kết. Khi cần so sánh kết quả giữa các lô, nên kết hợp giá thử để kiểm soát điều kiện tác động lực.

Máy đo lực MARK-10 Series 5 – Kiểm tra lực và quản lý dữ liệu

Series 5 phù hợp để cân nhắc khi cần độ chính xác cao, lưu nhiều kết quả và xuất dữ liệu phục vụ báo cáo. Dòng sản phẩm có nhiều lựa chọn tải, bao gồm các model đến 10 kN.

Các nhu cầu như kiểm tra lực kéo chi tiết, lực nén sản phẩm hoặc lực giữ của cụm lắp ráp có thể sử dụng Series 5 với đồ gá phù hợp. Khả năng đo thực tế phụ thuộc vào model được chọn, không phải mọi máy Series 5 đều đo được 10 kN.

Máy đo lực MARK-10 Series 7 – Ghi nhận lực thay đổi nhanh

Series 7 nổi bật ở tốc độ lấy mẫu cao và chức năng phát hiện đứt mẫu. Đây là dòng đáng cân nhắc khi phép thử có lực tăng rồi giảm đột ngột, cần ghi nhận chính xác lực đỉnh và dữ liệu diễn biến của phép thử.

Ví dụ ứng dụng gồm thử phá hủy liên kết, kéo đứt mẫu và đánh giá lực tại thời điểm chi tiết tách rời. Cần phân biệt tốc độ lấy mẫu trong máy với tốc độ truyền dữ liệu ra máy tính khi thiết kế hệ thống thử.

Series E – Dòng chuyên dụng cho đánh giá lực thao tác

Ngoài 5 dòng trên, MARK-10 còn có Series E Ergonomics Force Gauges and Kits, dành cho phân tích công việc và đánh giá lực thao tác của người lao động. Dòng này sử dụng phụ kiện kết nối Click-Lock, có tốc độ lấy mẫu 7.000 Hz và độ chính xác ±0,2% FS.

Series E phù hợp để cân nhắc khi đo lực đẩy, kéo hoặc thao tác trong đánh giá công thái học. Khi chọn thiết bị, nên xác định cả vị trí tiếp xúc và loại phụ kiện cần dùng.

Cấu tạo và nguyên lý đo lực

Về nguyên lý chung, máy đo lực điện tử sử dụng cảm biến để chuyển lực cơ học thành tín hiệu điện. Bộ xử lý chuyển đổi tín hiệu này thành giá trị lực và hiển thị theo đơn vị đã chọn. Đầu đo được kết nối với móc kéo, đầu nén hoặc đồ gá phù hợp với mẫu.

Khi kiểm tra lực cực đại, thiết bị ghi nhận giá trị lớn nhất trong quá trình tác động. Chức năng này hữu ích khi lực chỉ xuất hiện trong thời gian ngắn, chẳng hạn lúc đầu nối bật ra hoặc mẫu bị phá hủy. Các máy đo lực MARK-10 đều hỗ trợ ghi nhận lực đỉnh theo chiều kéo và nén.

Chọn máy đo lực MARK-10 theo tải thử thực tế

Dải đo và độ chính xác

Dải đo cần bao phủ lực lớn nhất dự kiến, đồng thời có khoảng dự phòng phù hợp. Máy có dải lực quá thấp dễ bị quá tải; máy có dải lực quá cao có thể không đáp ứng tốt yêu cầu đo những lực nhỏ.

Thông số chính xác tính theo % toàn thang đo — %FS cần được hiểu đúng. Ví dụ, một máy có toàn thang 100 N và độ chính xác ±0,1% FS tương ứng sai số ±0,1 N theo thông số này. Đây không phải sai số ±0,1% của từng giá trị đang hiển thị.

Giá thử và phụ kiện giữ mẫu

Máy đo lực là một phần của hệ thống kiểm tra. Để thử đầu cốt cần ngàm phù hợp với dây và đầu nối; để thử nén cần đầu tiếp xúc phù hợp; để thử bóc cần đồ gá duy trì góc thử theo phương pháp đã chọn.

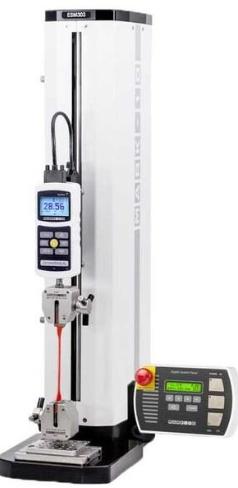

Nếu khách hàng cần so sánh nhiều lô sản phẩm, giá thử giúp duy trì điều kiện thao tác nhất quán hơn. Với phép thử cần kiểm soát tốc độ hoặc hành trình, nên xác định yêu cầu này trước khi lựa chọn máy đo và phụ kiện.

Hướng dẫn sử dụng máy đo lực MARK-10

Trước khi đo, kiểm tra tình trạng đầu đo, lắp phụ kiện chắc chắn và chọn đơn vị phù hợp. Đặt thiết bị ở trạng thái không chịu tải rồi thực hiện thao tác về zero theo hướng dẫn của model. Mẫu cần được bố trí để lực tác động theo đúng trục đo.

Trong quá trình thử, tăng lực có kiểm soát và tránh va đập vào đầu cảm biến. Sau khi đo, ghi lại kết quả cùng điều kiện thử như tốc độ, vị trí kẹp và loại đồ gá. Những thông tin này giúp việc so sánh kết quả giữa các lần đo có ý nghĩa hơn.

Thiết bị cần được bảo quản sạch, tránh tải tác động khi không sử dụng và hiệu chuẩn theo kế hoạch quản lý đo lường. Nếu máy bị quá tải hoặc kết quả có dấu hiệu bất thường, cần kiểm tra trước khi tiếp tục dùng để đánh giá chất lượng sản phẩm.
