Cảm biến lực MARK-10 – Đưa điểm đo đến đúng vị trí cần kiểm tra

Kiểm tra lực trên một cụm máy hoặc chi tiết nhỏ thường gặp hạn chế về không gian lắp đặt. Đầu đo cần nằm sát mẫu, còn màn hình phải đặt ở vị trí thuận tiện để quan sát. Cảm biến lực MARK-10 với cấu hình cảm biến rời giúp bố trí hai bộ phận này linh hoạt, phù hợp với nhiều phép thử kéo và nén.

Danh mục cảm biến lực của MARK-10 gồm loại đo kéo nén, loại chuyên đo nén, cảm biến kích thước nhỏ và loại có tay cầm để kiểm tra lực thao tác. Các cảm biến thuộc hệ Plug & Test được sử dụng với bộ hiển thị MARK-10 tương thích; bộ hiển thị cần được xác định riêng khi chọn cấu hình.

Cấu hình cảm biến rời giúp bố trí hệ thống đo linh hoạt

Cảm biến được lắp tại vị trí chịu lực, trong khi bộ hiển thị nhận tín hiệu và cung cấp kết quả cho người vận hành. Cách bố trí này hữu ích khi điểm đo nằm trong đồ gá, giữa hai chi tiết hoặc tại vị trí khó đặt một máy đo lực cầm tay hoàn chỉnh. Khả năng thay đổi cảm biến cũng giúp hệ thống thích nghi với các yêu cầu tải khác nhau.

Công nghệ Plug & Test của MARK-10 hỗ trợ sử dụng các cảm biến có thể hoán đổi với bộ hiển thị tương thích. Tài liệu hãng nêu các bộ hiển thị M7I, M5I và M3I trong hệ thống này. Tuy nhiên, khi đặt hàng vẫn cần kiểm tra đúng mã cảm biến, đầu nối và cấu hình sử dụng.

Các dòng cảm biến lực MARK-10 tiêu biểu

Series R01 – Đo lực kéo và lực nén với tải đến 50 kN

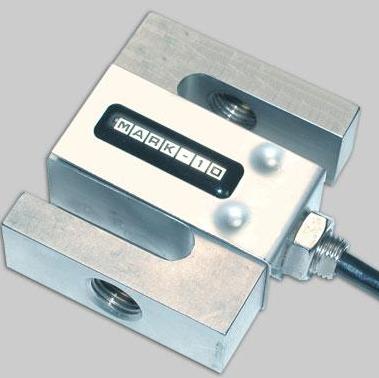

Cảm biến lực MARK-10 R01 có thiết kế dạng S-beam, hỗ trợ đo cả lực kéo và lực nén. Các lỗ ren ở hai phía cho phép kết nối phụ kiện hoặc đồ gá để truyền lực vào cảm biến. Dòng này có các lựa chọn toàn thang từ 250 N đến 50 kN, tùy model.

R01 có thể được cân nhắc cho phép thử kéo chi tiết, kiểm tra liên kết cơ khí và thử nén khi kết cấu đồ gá phù hợp. Với tải lớn, cần tính đến độ cứng của khung thử và khả năng chịu lực của toàn bộ phụ kiện. Dải đo của cảm biến không thể thay thế cho việc kiểm tra tải cho phép của hệ thống cơ khí.

Series R02 – Cảm biến chuyên đo lực nén

Cảm biến lực MARK-10 R02 được thiết kế cho phép thử nén, với kết cấu nhỏ gọn và chắc chắn. Dòng sản phẩm có các lựa chọn toàn thang từ 500 N đến 50 kN. Các lỗ lắp đặt giúp bố trí cảm biến theo nhiều cấu hình đồ gá.

R02 phù hợp để cân nhắc khi cần đặt cảm biến dưới mẫu hoặc tại một điểm chịu tải nén có không gian hạn chế. Khi thiết kế đầu tiếp xúc, lực cần được truyền đúng hướng và vị trí theo hướng dẫn của hãng. Lực lệch tâm có thể ảnh hưởng đến kết quả và tạo tải bất lợi lên cảm biến.

Series R03 – Đo lực kéo nén theo trục

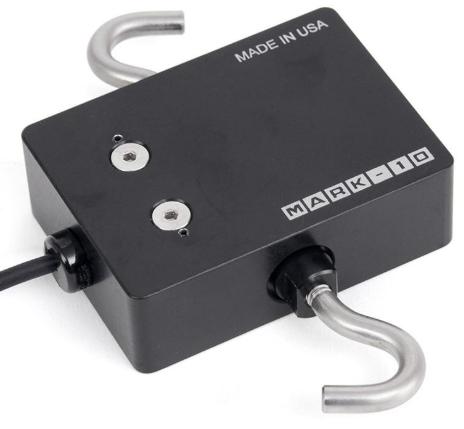

Cảm biến lực MARK-10 R03 phục vụ phép đo kéo và nén theo trục, với các lựa chọn toàn thang từ 1 N đến 500 N. Hai đầu có lỗ ren để lắp móc kéo, đầu nén hoặc phụ kiện thử. Kết cấu này thuận tiện khi cần đặt cảm biến nối tiếp trong đường truyền lực

R03 có thể được cân nhắc cho phép thử lực cắm rút đầu nối, kéo chi tiết nhỏ hoặc kiểm tra cơ cấu đàn hồi. Đồ gá cần giữ mẫu chắc chắn và duy trì hướng tác động nhất quán. Nếu lực thử thay đổi nhanh, khả năng ghi nhận của bộ hiển thị cũng cần được xem xét cùng cảm biến.

Series R04 – Đo lực tại vị trí có không gian nhỏ

Cảm biến lực MARK-10 R04 có thiết kế thu nhỏ, hỗ trợ đo lực kéo và nén với các lựa chọn toàn thang từ 1 N đến 500 N. Cảm biến có lỗ ren ở hai phía để kết nối phụ kiện. Đây là dòng đáng cân nhắc khi kích thước đầu đo là yếu tố quyết định việc lắp đặt.

R04 có thể hỗ trợ kiểm tra các chi tiết nhỏ hoặc bố trí trong đồ gá chật hẹp. Khi chọn thiết bị, cần đối chiếu bản vẽ kích thước thay vì chỉ dựa vào mô tả “miniature”. Khoảng trống cho dây kết nối và thao tác lắp phụ kiện cũng phải được tính trước.

Series R05 – Đo lực đẩy kéo bằng tay cầm

Cảm biến lực MARK-10 R05 có tay cầm hỗ trợ thao tác đẩy và kéo, với mức toàn thang 2.500 N. Cảm biến có lỗ ren để lắp phụ kiện phù hợp với điểm tiếp xúc. Hãng giới thiệu dòng này cho kiểm tra lực thao tác, công thái học và các yêu cầu đẩy kéo nói chung.

R05 có thể được cân nhắc khi đánh giá lực cần thiết để di chuyển, nâng hoặc thao tác một đối tượng. Để so sánh kết quả giữa nhiều lần thử, cần thống nhất tư thế, hướng tác động và vị trí tiếp xúc. Giá trị đo sẽ khó so sánh nếu điều kiện thao tác thay đổi đáng kể.

Series R08 – Đo lực kéo nén tải lớn

Cảm biến lực MARK-10 R08 hỗ trợ đo kéo và nén, với các lựa chọn toàn thang từ 10 kN đến 50 kN. Dòng này sử dụng các đầu ren ngoài để kết nối phụ kiện hoặc lắp vào hệ thống thử.

R08 có thể được cân nhắc cho phép thử cơ khí cần tải lớn và cấu hình liên kết phù hợp với đầu ren của cảm biến. Việc lựa chọn phải dựa trên tải dự kiến, kích thước lắp đặt và khả năng chịu lực của khung thử. Không nên suy ra R08 thay thế trực tiếp cho R01 chỉ vì hai dòng có dải tải giao nhau.

Máy đo lực MARK-10

Nguyên lý hoạt động của cảm biến lực

Về nguyên lý chung, cảm biến lực dạng strain gauge sử dụng phần tử đàn hồi và các điện trở đo biến dạng. Khi chịu tải, phần tử đàn hồi biến dạng rất nhỏ, làm tín hiệu điện thay đổi tương ứng. Bộ hiển thị xử lý tín hiệu để đưa ra giá trị lực theo cấu hình đo.

Độ chính xác của phép đo phụ thuộc vào cả cảm biến, bộ hiển thị và điều kiện lắp đặt. Với hệ Plug & Test, MARK-10 hướng dẫn cộng các thành phần sai số của cảm biến và bộ hiển thị để xác định độ chính xác của tổ hợp. Vì vậy, cần xem thông số của cả hai thiết bị khi đánh giá khả năng đáp ứng yêu cầu thử.

Chọn cảm biến lực MARK-10 theo phép thử thực tế

Xác định hướng lực và tải tối đa

Trước tiên, cần xác định phép thử chỉ có lực nén hay có cả lực kéo và nén. R02 là dòng chuyên đo nén; R01, R03, R04 và R08 hỗ trợ kéo nén. R05 có cấu hình tay cầm dành cho các thao tác đẩy kéo phù hợp.

Sau đó, lựa chọn toàn thang theo lực lớn nhất dự kiến và nguy cơ xuất hiện tải đột ngột. Dải đo quá thấp có thể dẫn đến quá tải, còn dải đo quá lớn có thể không phù hợp khi cần phân biệt những thay đổi lực nhỏ. Độ phân giải và độ chính xác phải được đối chiếu theo đúng tổ hợp thiết bị.

Kiểm tra đồ gá và yêu cầu thu thập dữ liệu

Kích thước ren, chiều cao cảm biến, hướng lắp và khoảng trống cho dây kết nối đều ảnh hưởng đến khả năng sử dụng. Với phép thử lặp lại, đồ gá cần giữ mẫu ổn định và truyền lực theo hướng đã xác định. Đây là điều kiện để kết quả giữa các mẫu có thể so sánh.

Nếu cần ghi lực cực đại, lưu kết quả hoặc phân tích diễn biến lực, hãy xác định chức năng của bộ hiển thị trước khi đặt hàng. Cảm biến rời không tự cung cấp đầy đủ những chức năng này. Một cấu hình phù hợp phải bao gồm cảm biến, bộ hiển thị, phụ kiện và phương pháp thử.
