Đồng hồ đo MARK-10 – Hiển thị và xử lý kết quả đo lực, mô-men xoắn
Giá trị lực kéo, lực nén hoặc mô-men xoắn là cơ sở để đánh giá độ bền liên kết và khả năng thao tác của sản phẩm. Đồng hồ đo MARK-10 tiếp nhận tín hiệu từ cảm biến, hiển thị kết quả và cung cấp các chức năng xử lý dữ liệu phù hợp với phép thử. Thiết bị được sử dụng cùng cảm biến MARK-10 và đồ gá để hình thành một hệ thống kiểm tra hoàn chỉnh.
Đồng hồ đo MARK-10 kết hợp với cảm biến rời
Đặt cảm biến tại điểm chịu tải
Cấu hình cảm biến rời cho phép đặt đầu đo tại vị trí thử, còn đồng hồ được bố trí nơi thuận tiện để quan sát. Cách lắp này hữu ích khi mẫu nằm trong đồ gá, điểm đo có không gian hẹp hoặc người vận hành cần theo dõi kết quả từ bên ngoài khung thử.
Với phép đo lực, cảm biến được chọn theo hướng kéo, nén và tải tối đa. Với phép đo mô-men xoắn, cần chọn cảm biến phù hợp với mức mô-men, phương pháp giữ mẫu và hướng tác động. Khả năng đo của hệ thống phụ thuộc vào cảm biến kết nối, không chỉ vào model đồng hồ.
Hoán đổi cảm biến bằng công nghệ Plug & Test
Hệ Plug & Test lưu thông tin cấu hình và hiệu chuẩn của cảm biến trong đầu nối thông minh. Theo hướng dẫn hãng, cảm biến tương thích có thể chuyển giữa M3I, M5I và M7I mà không cần cấu hình lại hoặc hiệu chuẩn lại chỉ vì thao tác chuyển đồng hồ. Điều này hỗ trợ sử dụng một bộ hiển thị cho nhiều phép đo khác nhau.
Khi thay cảm biến, vẫn cần kiểm tra dải đo, trạng thái thiết bị và yêu cầu của phép thử. Việc hoán đổi không thay thế cho kế hoạch hiệu chuẩn định kỳ. Nếu cảm biến bị quá tải hoặc có dấu hiệu bất thường, hệ thống cần được kiểm tra trước khi tiếp tục đánh giá sản phẩm.
Các model đồng hồ đo MARK-10 tiêu biểu
MARK-10 M3I – Bộ hiển thị cho nhu cầu đo cơ bản
Đồng hồ đo MARK-10 M3I có thiết kế nhỏ gọn, tốc độ lấy mẫu 2.000 Hz và ngõ ra USB. Độ chính xác riêng của bộ hiển thị là ±0,2% toàn thang đo. Thiết bị kết nối với các cảm biến lực và mô-men xoắn rời tương thích của MARK-10.
M3I phù hợp để cân nhắc khi mục tiêu chính là đọc kết quả và thực hiện phép kiểm tra thông thường. Ví dụ gồm đo lực kéo chi tiết, lực nén cơ cấu hoặc mô-men thao tác với cảm biến phù hợp. Nếu cần lưu nhiều kết quả và thống kê ngay trên thiết bị, nên đối chiếu chức năng của M5I hoặc M7I.

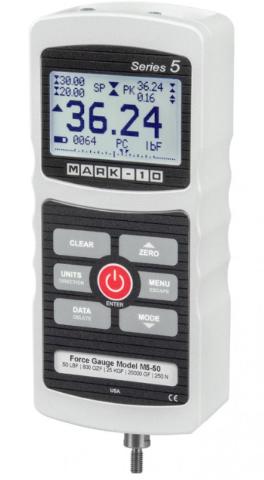

MARK-10 M5I – Lưu kết quả và kết nối thiết bị ngoại vi
Đồng hồ đo MARK-10 M5I có tốc độ lấy mẫu 7.000 Hz, bộ nhớ 1.000 kết quả và chức năng thống kê. Các ngõ ra gồm USB, RS-232, Mitutoyo và analog, hỗ trợ nhiều phương thức kết nối. Thiết bị cũng có chức năng bảo vệ cài đặt cảm biến và bàn phím bằng mật khẩu.
M5I đáng cân nhắc cho bộ phận QC cần kiểm tra nhiều mẫu và lưu số liệu phục vụ báo cáo. Cấu hình cảm biến rời giúp sử dụng thiết bị cho các mẫu có hình dạng và mức tải khác nhau. Trước khi lựa chọn, cần xác định cách xuất dữ liệu và phần mềm hoặc thiết bị nhận dữ liệu dự kiến dùng.

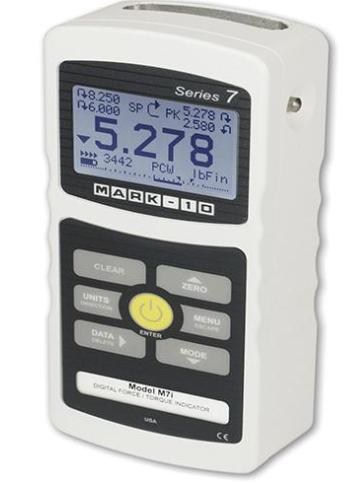

MARK-10 M7I – Ghi dữ liệu và phát hiện đứt mẫu
Đồng hồ đo MARK-10 M7I có tốc độ lấy mẫu 14.000 Hz, hỗ trợ ghi liên tục hoặc từng điểm với khả năng chứa 5.000 kết quả. Model này có chức năng phát hiện đứt mẫu, tự động xuất dữ liệu hoặc về zero theo cấu hình, cùng các chức năng bàn đạp có thể thiết lập. Đây là những đặc điểm hữu ích cho phép thử cần theo dõi sự thay đổi lực nhanh.
M7I có thể được cân nhắc khi thử phá hủy liên kết hoặc cần phân tích diễn biến của phép đo. Tuy nhiên, tốc độ lấy mẫu bên trong không đồng nghĩa với tốc độ truyền dữ liệu ra máy tính. Cần đối chiếu phương thức ghi và xuất dữ liệu để hệ thống đáp ứng đúng yêu cầu thử nghiệm.
So sánh nhanh các dòng đồng hồ đo Mark-10
| Dòng sản phẩm | Loại thiết bị | Tốc độ lấy mẫu | Độ chính xác | Cổng xuất dữ liệu |
| Series 7 / M7I | Tích hợp / Đầu đọc rời | 14,000 Hz | ±0.1% FS | USB, RS-232, Mitutoyo, Analog |
| Series 5 / M5I | Tích hợp / Đầu đọc rời | 7,000 Hz | ±0.1% FS | USB, RS-232, Mitutoyo, Analog |
| Series 3 / M3I | Tích hợp / Đầu đọc rời | 2,000 Hz | ±0.2% - ±0.3% FS | Cổng USB |
| Series 2 | Tích hợp | 500 Hz | ±0.5% FS | Cổng USB |
Ứng dụng của đồng hồ đo MARK-10 trong kiểm tra chất lượng
Kiểm tra lực của chi tiết và cụm lắp ráp
Khi kết hợp cảm biến lực, đồng hồ có thể dùng trong hệ thống kiểm tra lực kéo tháo, lực cắm rút đầu nối, lực nén lò xo hoặc lực tác động lên sản phẩm. Kết quả giúp bộ phận kỹ thuật so sánh với giới hạn đã quy định cho từng phép thử. Cảm biến, phụ kiện và giá thử phải được chọn theo mẫu thực tế.
Để so sánh giữa nhiều lô hàng, điều kiện thử cần được duy trì nhất quán. Vị trí kẹp, hướng lực, tốc độ tác động và hành trình đều có thể ảnh hưởng đến kết quả. Đồng hồ cung cấp số liệu, còn độ tin cậy của phép kiểm tra phụ thuộc vào toàn bộ phương pháp đo.
Kiểm tra mô-men xoắn
Khi kết nối cảm biến mô-men tương thích, bộ hiển thị có thể sử dụng để đánh giá mô-men vặn hoặc mở của chi tiết. Những phép thử như kiểm tra nắp chai, cơ cấu xoay hoặc thao tác siết cần đồ gá phù hợp để giữ mẫu và truyền mô-men đúng hướng.
Nếu cần dùng cùng một đồng hồ cho cả lực và mô-men, hãy xác định trước các cảm biến dự kiến kết nối. Mỗi cảm biến có tải tối đa, độ chính xác và kích thước riêng. Bộ hiển thị không tự chuyển một cảm biến lực thành cảm biến mô-men.
Độ chính xác của đồng hồ và toàn bộ hệ thống
Độ chính xác riêng của M5I và M7I là ±0,1% FS, còn M3I là ±0,2% FS. Hãng hướng dẫn cộng sai số của cảm biến và bộ hiển thị để xác định độ chính xác của tổ hợp. Vì vậy, thông số của đồng hồ không được dùng thay cho thông số chính xác của cả hệ đo.
Ví dụ, nếu cảm biến có sai số ±0,15% FS và đồng hồ có sai số ±0,1% FS, tổng theo cách tính này là ±0,25% FS. FS là toàn thang đo, không phải giá trị đang hiển thị. Chọn dải cảm biến phù hợp với mức tải thực tế giúp đáp ứng tốt hơn yêu cầu phân biệt các thay đổi nhỏ.
