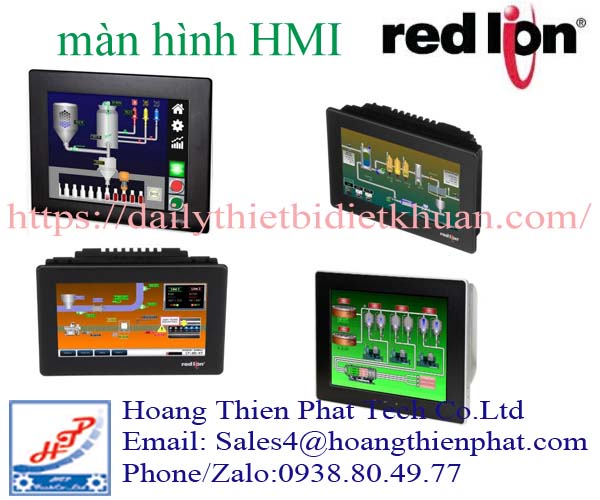

Màn hình HMI Red Lion – Đưa dữ liệu máy móc đến vị trí vận hành

Một dây chuyền có thể sử dụng nhiều bộ điều khiển, biến tần và thiết bị đo, nhưng người vận hành cần một giao diện rõ ràng để theo dõi toàn bộ quá trình. Màn hình HMI Red Lion giúp tổ chức dữ liệu thành các trang vận hành, thể hiện trạng thái thiết bị và cung cấp vị trí thao tác tập trung trên mặt tủ.

Red Lion Việt Nam cung cấp các dòng HMI CR1000, CR3000 và Graphite với kích thước, cấu hình và chức năng khác nhau. Các dòng này sử dụng phần mềm Crimson để cấu hình giao diện và kết nối truyền thông, giúp lựa chọn thiết bị theo nhu cầu của từng máy hoặc hệ thống.

Màn hình HMI Red Lion giúp tổ chức thông tin vận hành

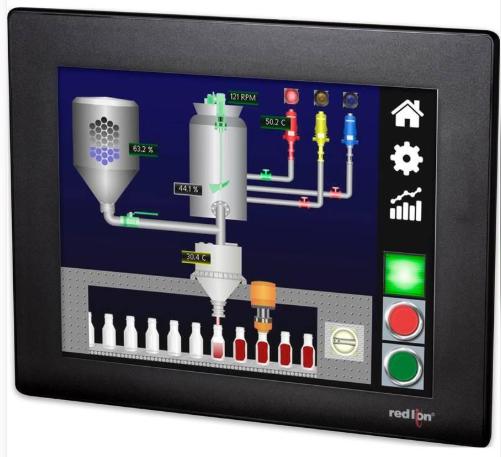

Hiển thị trạng thái máy theo từng công đoạn

Giao diện HMI có thể được xây dựng theo trình tự hoạt động của máy: cấp liệu, xử lý, vận chuyển và hoàn tất sản phẩm. Mỗi công đoạn hiển thị các thông số cần thiết như trạng thái động cơ, tốc độ, nhiệt độ hoặc số lượng. Người vận hành nhờ đó dễ xác định vị trí cần kiểm tra khi quá trình thay đổi.

Một màn hình điều khiển Red Lion được thiết kế tốt cần ưu tiên thông tin liên quan đến thao tác thực tế. Trang tổng quan nên thể hiện tình trạng chung, còn các trang chi tiết phục vụ điều chỉnh và chẩn đoán. Cách tổ chức này giúp tránh đưa quá nhiều dữ liệu lên cùng một màn hình.

Thay đổi thông số với phản hồi rõ ràng

HMI cho phép xây dựng các trường nhập điểm đặt và nút điều khiển theo yêu cầu chương trình. Sau khi người dùng thao tác, giao diện cần phản ánh giá trị đã được hệ thống tiếp nhận hoặc trạng thái thực tế của thiết bị. Điều này giúp phân biệt lệnh vừa gửi với kết quả thực hiện.

Khi lập trình màn hình cảm ứng Red Lion, nên quy định giới hạn nhập liệu và phân quyền phù hợp với công việc. Những thông số ảnh hưởng trực tiếp đến chất lượng sản phẩm cần được đặt tên rõ ràng, có đơn vị và hướng dẫn thao tác dễ hiểu.

Kết nối thiết bị là thế mạnh của HMI Red Lion

Trao đổi dữ liệu với nhiều thiết bị công nghiệp

Khả năng kết nối cần được xem xét từ danh sách PLC, biến tần và thiết bị đo đang sử dụng. Một HMI có giao diện phù hợp nhưng thiếu driver hoặc cổng truyền thông tương thích sẽ làm tăng khối lượng tích hợp. Vì vậy, kiểm tra kết nối nên được thực hiện trước khi thiết kế màn hình vận hành.

Ví dụ, HMI Red Lion CR1000 có thư viện hơn 300 driver và khả năng chuyển đổi giao thức tích hợp. Với model CR10000700000210, hãng công bố khả năng chuyển đổi đồng thời tối đa sáu giao thức, phục vụ kết nối thiết bị mới và thiết bị hiện có.

Phối hợp Ethernet và truyền thông nối tiếp

Các hệ thống nâng cấp thường cần kết nối cả thiết bị Ethernet lẫn thiết bị dùng truyền thông nối tiếp. Việc lựa chọn HMI có cổng phù hợp giúp tận dụng thiết bị đang vận hành và giảm nhu cầu bổ sung bộ chuyển đổi bên ngoài.

Model CR30000700000420 được hãng liệt kê với hai cổng RS232, hai cổng RS422/RS485 và hai cổng Ethernet RJ45. Đây là cấu hình của mã cụ thể; số lượng cổng của các phiên bản khác cần được đối chiếu riêng.

Các dòng màn hình HMI Red Lion đáng chú ý

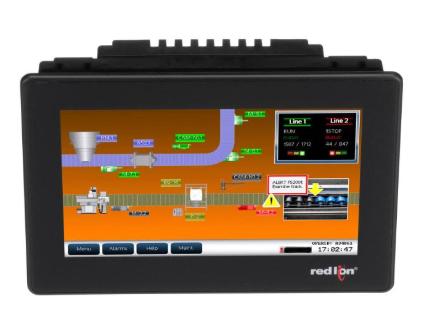

HMI Red Lion CR1000 cho giao diện vận hành tại máy

CR1000 phù hợp để xây dựng giao diện thao tác và kết nối dữ liệu tại thiết bị. Phiên bản CR10000700000210 có màn hình rộng 7 inch, hỗ trợ cấu hình bằng Crimson và chuyển đổi giao thức tích hợp.

Khi chọn dòng này, nên xác định lượng thông tin cần hiển thị và khoảng cách quan sát. Màn hình lớn hơn có thể thuận tiện với trang tổng quan nhiều thiết bị, trong khi giao diện máy đơn cần ưu tiên thao tác nhanh và bố trí nút dễ sử dụng.

HMI Red Lion CR3000 cho nhu cầu ghi và giám sát dữ liệu

HMI Red Lion CR3000 có các phiên bản được hãng giới thiệu với chức năng ghi dữ liệu và web server. Model CR30000700000420 sử dụng màn hình rộng 7 inch; CR30001500000420 là phiên bản màn hình 15 inch.

Khả năng lưu dữ liệu hữu ích khi cần xem lại diễn biến thông số trong quá trình sản xuất. Việc cấu hình phải xác định rõ giá trị cần ghi, chu kỳ ghi và thời gian lưu trữ. Thu thập đúng dữ liệu giúp công tác kiểm tra chất lượng và bảo trì có cơ sở hơn.

HMI Graphite Red Lion cho hệ thống cần mở rộng

Dòng Graphite có kết cấu nhôm và hỗ trợ các chức năng như chuyển đổi giao thức, ghi dữ liệu, giám sát qua web và mở rộng bằng module. Chẳng hạn, model G10C0000 là HMI 10 inch dành cho sử dụng trong nhà; G10R1000 là phiên bản 10 inch độ phân giải cao với hai cổng Ethernet.

HMI Graphite Red Lion đáng cân nhắc khi dự án cần bổ sung chức năng hoặc kết nối I/O theo cấu hình phù hợp. Trước khi lựa chọn, cần kiểm tra module tương thích, yêu cầu nguồn và điều kiện môi trường của đúng model.

Phần mềm Crimson trong thiết kế màn hình HMI Red Lion

Xây dựng giao diện gắn với dữ liệu thiết bị

Crimson là phần mềm cấu hình của Red Lion, phục vụ truy cập dữ liệu, giám sát và chuyển đổi giao thức. Hãng liệt kê Crimson 3.2 hỗ trợ các dòng CR1000, CR3000 và Graphite HMI. Phiên bản phần mềm sử dụng cần phù hợp với phần cứng và dự án hiện có.

Khi xây dựng giao diện, bước quan trọng là ánh xạ đúng dữ liệu từ bộ điều khiển đến các đối tượng hiển thị. Địa chỉ, kiểu dữ liệu, hệ số quy đổi và đơn vị phải thống nhất. Một sai lệch ở phần cấu hình có thể khiến màn hình hiển thị số hợp lệ nhưng không đúng ý nghĩa công nghệ.

Thiết kế cảnh báo để hỗ trợ xử lý sự cố

Trang cảnh báo nên mô tả tình trạng mà người vận hành có thể nhận biết và kiểm tra. Thay vì chỉ ghi một mã chung, nội dung có thể nêu tên thiết bị, vị trí và điều kiện phát sinh. Các mức ưu tiên cũng cần phản ánh mức độ ảnh hưởng đến vận hành.

Đối với hệ thống có lưu sự kiện, cần kiểm tra thời gian và cách ghi nhận trạng thái cảnh báo. Dữ liệu có trình tự rõ ràng giúp người bảo trì xác định sự kiện xảy ra trước và sau khi máy dừng, từ đó thu hẹp phạm vi kiểm tra.

Bộ điều khiển nhiệt độ Red Lion

Ứng dụng màn hình cảm ứng Red Lion tại nhà máy

Máy đóng gói và dây chuyền chế biến

Ở máy đóng gói, HMI có thể tập trung thông tin tốc độ, số lượng, trạng thái cảm biến và nhiệt độ các vùng gia nhiệt. Người vận hành sử dụng giao diện để theo dõi chu trình và điều chỉnh thông số được chương trình cho phép.

Với dây chuyền chế biến, màn hình HMI Red Lion có thể được cấu hình theo từng cụm máy hoặc công đoạn. Việc thống nhất tên thiết bị và đơn vị hiển thị giúp các ca vận hành hiểu dữ liệu theo cùng một cách.

Trạm bơm và hệ thống xử lý nước

Giao diện trạm bơm thường cần thể hiện mức bồn, áp suất, trạng thái bơm và chế độ vận hành. Khi kết nối đúng thiết bị đo và bộ điều khiển, HMI giúp theo dõi các thông số này tại vị trí tập trung.

Ở hệ thống xử lý nước, trang tổng quan có thể tổ chức theo dòng công nghệ, còn trang chi tiết phục vụ từng cụm thiết bị. Những chức năng giám sát từ xa hoặc lưu dữ liệu phải được xác nhận theo model và cấu hình triển khai.

Lựa chọn màn hình HMI Red Lion cho dự án

Chọn HMI cần bắt đầu từ danh sách thiết bị kết nối, giao thức, số lượng cổng và yêu cầu giao diện. Tiếp theo là kích thước màn hình, kích thước khoét tủ, nguồn cấp và điều kiện lắp đặt. Với nhu cầu ghi dữ liệu hoặc mở rộng module, cần xác nhận chức năng ngay trong cấu hình đặt hàng.

Khi thay thế màn hình HMI Red Lion, nên chuẩn bị mã hàng đầy đủ, bản sao chương trình và thông tin kết nối hiện tại. Đối chiếu cả phần cứng lẫn phần mềm giúp việc chuyển đổi thuận tiện hơn và giảm thời gian chạy thử tại máy.
