Bộ điều khiển nhiệt độ Red Lion – Duy trì điều kiện nhiệt phù hợp cho từng công đoạn

Chất lượng một mối hàn bao bì, độ đồng đều của mẻ sấy hay trạng thái vật liệu khi ép nhiệt đều chịu ảnh hưởng của nhiệt độ. Khi thông số này dao động, người vận hành phải điều chỉnh máy nhiều lần và khó duy trì kết quả đồng nhất. Bộ điều khiển nhiệt độ Red Lion giúp tiếp nhận tín hiệu đo, theo dõi sai lệch và điều chỉnh đầu ra theo mức nhiệt đã thiết lập.

Dòng Red Lion PXU hỗ trợ đầu vào cặp nhiệt điện, RTD và tín hiệu quá trình, cùng các lựa chọn đầu ra và truyền thông theo từng phiên bản. Thiết bị có thể được sử dụng cho vòng điều khiển tại máy hoặc kết hợp với hệ thống giám sát của nhà máy.

 Thông số kỹ thuật chung

Đặc tính	Chi tiết kỹ thuật
Nguồn cấp	85-250 VAC hoặc 18-36 VDC / 24 VAC
Tín hiệu vào (Input)	TC (K, J, T, E, R, S, B,...), RTD (Pt100), mV / mA / V
Chế độ điều khiển	On/Off, P, PI, PD, PID Auto-tuning
Ngõ ra điều khiển	Relay (5A), SSR Drive (12 VDC), Analog (4-20mA / 0-10V)
Báo động (Alarm)	1 đến 2 ngõ ra Relay báo nhiệt độ cao/thấp
Truyền thông	RS-485 (Modbus RTU)
Cấp bảo vệ	NEMA 4X / IP65 (Mặt trước chống nước/bụi)

Bộ điều khiển nhiệt độ Red Lion trong một vòng điều khiển hoàn chỉnh

Liên kết giữa cảm biến, bộ điều khiển và tải gia nhiệt

Một vòng điều khiển nhiệt độ gồm bộ phận đo, thiết bị xử lý và cơ cấu chấp hành. Cảm biến ghi nhận nhiệt độ tại vị trí lắp đặt, bộ điều khiển so sánh giá trị này với điểm đặt, sau đó phát tín hiệu đến thiết bị điều chỉnh công suất. Phản hồi liên tục giúp hệ thống đáp ứng khi điều kiện nhiệt thay đổi.

Với bộ điều khiển nhiệt độ công nghiệp, hiệu quả vận hành phụ thuộc vào cả ba thành phần. Cảm biến đặt sai vị trí hoặc tải gia nhiệt thiếu công suất đều có thể khiến nhiệt độ không đạt yêu cầu. Vì vậy, lựa chọn bộ điều khiển cần gắn với đặc tính thực tế của máy.

Theo dõi nhiệt độ đo và nhiệt độ đặt tại mặt tủ

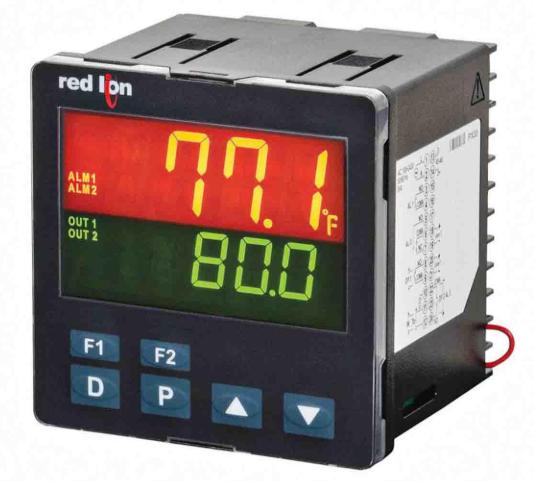

Màn hình kép của PXU giúp người vận hành quan sát thông tin phục vụ điều khiển ngay tại thiết bị. Cách bố trí này thuận tiện khi kiểm tra trạng thái máy, thay đổi điểm đặt hoặc đánh giá phản ứng sau khi đưa nguyên liệu vào.

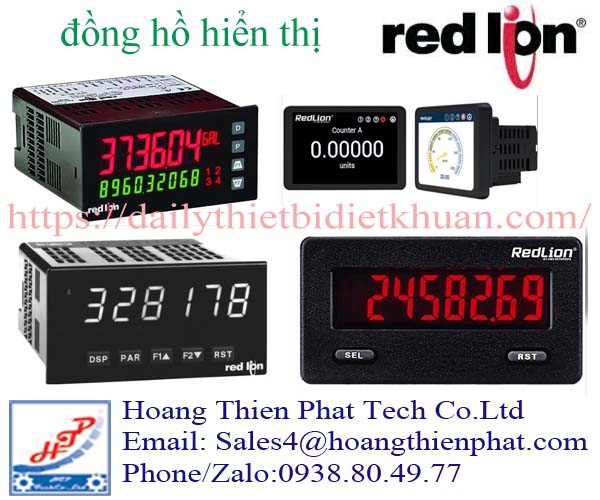

Đồng hồ hiễn thị Red Lion phù hợp với những vị trí cần thao tác trực tiếp trên mặt tủ. Khi bố trí nhiều vùng nhiệt, nên ghi rõ tên vùng và đơn vị hiển thị để hạn chế nhầm lẫn. Điểm đặt cũng cần được xác định theo yêu cầu của từng công đoạn.

Bộ điều khiển PID Red Lion xử lý biến động nhiệt

Điều chỉnh đầu ra theo trạng thái quá trình

Khi khởi động, thiết bị thường cần tăng nhiệt từ nhiệt độ môi trường đến mức làm việc. Khi gần điểm đặt, tác động gia nhiệt cần được điều chỉnh để hạn chế vượt nhiệt. Sau đó, hệ thống tiếp tục bù lượng nhiệt thất thoát hoặc lượng nhiệt bị nguyên liệu hấp thụ.

Bộ điều khiển PID Red Lion sử dụng chế độ PID để điều chỉnh đầu ra dựa trên sai lệch và diễn biến của quá trình. Thông số điều khiển phải phù hợp với quán tính nhiệt của tải. Một máy có phản ứng nhiệt nhanh sẽ cần cách thiết lập khác với bể chứa lớn hoặc buồng sấy có độ trễ cao.

Lựa chọn PID, On/Off hoặc điều khiển thủ công

Red Lion PXU cho phép chọn chế độ PID, On/Off và điều khiển thủ công. Nhờ đó, người dùng có thể thiết lập phương thức vận hành theo yêu cầu công nghệ và mục đích kiểm tra thiết bị.

Chế độ On/Off phù hợp khi quá trình chấp nhận nhiệt độ biến thiên trong một khoảng xác định. PID thường được cân nhắc khi cần điều chỉnh đầu ra linh hoạt hơn quanh điểm đặt. Điều khiển thủ công hỗ trợ kiểm tra tải và cơ cấu chấp hành, nhưng cần theo dõi nhiệt độ trong suốt quá trình thao tác.

Đầu vào cảm biến của bộ điều khiển nhiệt độ Red Lion

Bộ điều khiển nhiệt độ thermocouple cho ứng dụng dùng cặp nhiệt điện

Cặp nhiệt điện được sử dụng ở nhiều thiết bị gia nhiệt, từ máy ép đến lò và buồng xử lý nhiệt. Khi chọn bộ điều khiển nhiệt độ thermocouple, cần xác nhận loại cảm biến, khoảng nhiệt độ và cách nối dây. PXU hỗ trợ đầu vào cặp nhiệt điện, nhưng việc thiết lập phải khớp với cảm biến thực tế.

Dây nối và cực tính ảnh hưởng đến tín hiệu đưa về bộ điều khiển. Việc dùng dây không phù hợp hoặc đấu sai có thể làm giá trị đo sai lệch. Trước khi chạy máy, nên kiểm tra nhiệt độ hiển thị và phản ứng của cảm biến khi nhiệt độ thay đổi.

Bộ điều khiển nhiệt độ RTD cho hệ thống dùng cảm biến điện trở

Đối với ứng dụng sử dụng cảm biến điện trở, bộ điều khiển nhiệt độ RTD cần được cấu hình đúng loại đầu vào và đặc tính cảm biến. Hướng dẫn thiết lập PXU của hãng yêu cầu xác định các thông số đầu vào, bao gồm hệ số RTD.

Cách đấu dây phải được đối chiếu với tài liệu của thiết bị. Ngoài tín hiệu điện, cần kiểm tra chiều sâu lắp cảm biến và mức độ tiếp xúc với môi chất. Đầu đo phản ánh đúng nhiệt độ quá trình sẽ giúp vòng điều khiển hoạt động hiệu quả hơn.

Chọn đầu ra Red Lion PXU theo thiết bị điều chỉnh công suất

Đầu ra relay và solid-state

Danh mục PXU có các phiên bản đầu ra relay và solid-state. Khi lựa chọn, cần xác định bộ điều khiển sẽ tác động đến contactor, SSR hay thiết bị trung gian nào, đồng thời kiểm tra đặc tính điện tương thích.

Chu kỳ đóng cắt cần phù hợp với cơ cấu chấp hành. Một thiết lập khiến relay cơ khí đóng cắt quá thường xuyên có thể ảnh hưởng tuổi thọ tiếp điểm. Với tải gia nhiệt công suất lớn, mạch công suất phải được thiết kế riêng theo dòng tải và điều kiện vận hành.

Đầu ra dòng điện và kết nối truyền thông

Một số phiên bản bộ điều khiển nhiệt độ Red Lion PXU có đầu ra dòng tuyến tính; danh mục cũng có tùy chọn RS-485. Những chức năng này cần được xác nhận theo mã hàng cụ thể khi hệ thống sử dụng bộ điều chỉnh công suất hoặc cần kết nối với PLC, HMI.

Khi tích hợp, cần thống nhất dải tín hiệu và chức năng của đầu ra. Tín hiệu dùng điều khiển công suất và tín hiệu dùng truyền lại giá trị đo có nhiệm vụ khác nhau. Xác định rõ từ đầu giúp tránh chọn cấu hình không đáp ứng yêu cầu hệ thống.

Ứng dụng đồng hồ điều khiển nhiệt độ Red Lion trên máy sản xuất

Kiểm soát nhiệt tại máy đóng gói và ép nhiệt

Nhiệt độ thanh hàn ảnh hưởng đến chất lượng đường hàn và khả năng làm việc với từng loại màng. Khi tốc độ máy thay đổi, lượng nhiệt truyền vào bao bì cũng thay đổi. Một vòng điều khiển phù hợp giúp duy trì điều kiện nhiệt theo yêu cầu của công đoạn.

Ở máy ép nhiệt, người vận hành cần kiểm soát cả nhiệt độ và thời gian tiếp xúc. Đồng hồ điều khiển nhiệt độ Red Lion có thể đảm nhiệm vòng nhiệt độc lập, trong khi các chức năng thời gian và trình tự máy được xử lý bởi thiết bị điều khiển tương ứng.

Theo dõi gia nhiệt tại buồng sấy và bể chứa

Buồng sấy có thể xuất hiện chênh lệch nhiệt độ giữa các vị trí do luồng khí và cách bố trí tải. Vì vậy, lựa chọn điểm đo cần gắn với khu vực cần kiểm soát. Bộ điều khiển nhận đúng tín hiệu sẽ giúp đánh giá phản ứng nhiệt rõ ràng hơn khi thay đổi lượng sản phẩm.

Với bể gia nhiệt, thể tích chất lỏng và khả năng khuấy trộn quyết định tốc độ ổn định nhiệt. Bộ điều khiển nhiệt độ Red Lion cần được chạy thử với tải thực tế để đánh giá thời gian tăng nhiệt, dao động và mức vượt điểm đặt.

Lựa chọn bộ điều khiển nhiệt độ Red Lion theo yêu cầu lắp đặt

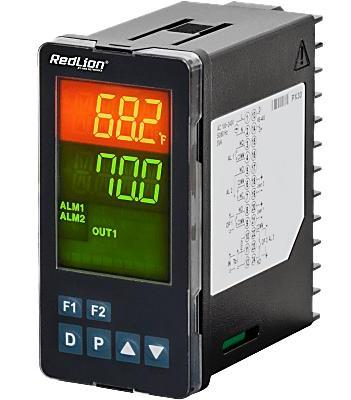

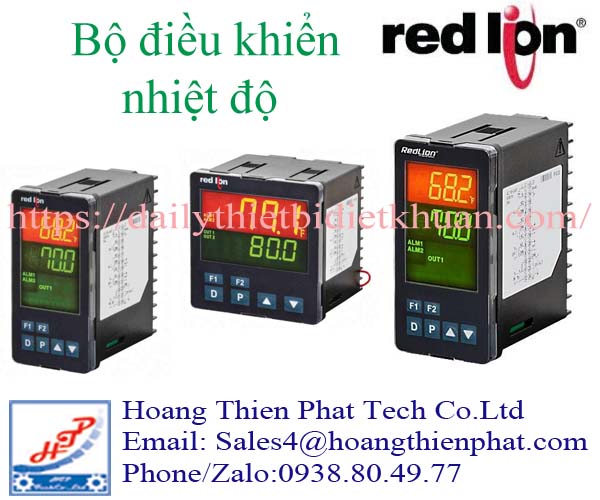

Dòng PXU có kích thước 1/16 DIN, 1/8 DIN và 1/4 DIN. Khi lắp mới hoặc thay thế, cần kiểm tra kích thước khoét mặt tủ, chiều sâu và không gian đấu dây phía sau.

Trước khi đặt mua, nên chuẩn bị loại cảm biến, nguồn cấp, đầu ra điều khiển và yêu cầu truyền thông. Chẳng hạn, PXU10030 là phiên bản 1/8 DIN, nguồn AC, đầu ra relay; PXU30020 là phiên bản 1/16 DIN, nguồn AC, đầu ra 4–20 mA. Chọn đúng cấu hình giúp bộ điều khiển PID Red Lion phù hợp với thiết bị hiện có và thuận tiện cho quá trình vận hành.
