Đồng hồ hiển thị Red Lion – Theo dõi thông số vận hành ngay tại thiết bị

Một giá trị áp suất, nhiệt độ hay tốc độ chỉ hữu ích khi người vận hành đọc đúng và phản ứng kịp thời. Đồng hồ hiển thị Red Lion đảm nhiệm việc chuyển tín hiệu đo thành con số rõ ràng tại vị trí thao tác, giúp theo dõi trạng thái máy mà không phải mở nhiều màn hình điều khiển.

Danh mục Red Lion panel meter bao phủ nhiều nhu cầu: hiển thị tín hiệu quá trình, đo nhiệt độ, đếm xung, theo dõi tốc độ và đọc tín hiệu loadcell. Từng dòng có cấu hình đầu vào, nguồn cấp và khả năng mở rộng riêng, phù hợp từ bảng hiển thị đơn giản đến hệ thống cần cảnh báo hoặc truyền dữ liệu.

Đồng Hồ Hiển Thị Red Lion Là Gì?

Đồng hồ hiển thị Red Lion là thiết bị điện tử chuyên dụng lắp trên mặt tủ điện (panel mount) dùng để tiếp nhận, xử lý và hiển thị các tín hiệu từ cảm biến hoặc thiết bị đo công nghiệp.

Bộ hiển thị kỹ thuật số của Red Lion giúp kỹ sư và vận hành viên dễ dàng đọc các thông số thời gian thực như:

Tín hiệu Analog / Process: 0-10V, 4-20mA, nhiệt độ (RTD Pt100, Thermocouple K, J, T...), áp suất, lưu lượng.

Tín hiệu Xung / Đếm: Đếm số lượng (Counter), đo tốc độ vòng quay (Tachometer), đo tần số (Frequency).

Đo lường điện áp / Dòng điện (AC/DC): Điện áp/dòng điện hệ thống, công suất.

Bộ nguồn Red Lion tại Việt Nam

Từ tín hiệu cảm biến đến giá trị thực tế trên màn hình

Hiển thị đúng đơn vị mà người vận hành cần

Ở một hệ thống đo áp suất, cảm biến có thể truyền tín hiệu điện về tủ, nhưng người vận hành cần đọc giá trị theo bar. Tương tự, tín hiệu từ bộ đo mức cần được biểu diễn theo mét, phần trăm hoặc thể tích. Đồng hồ hiển thị cần được chọn và thiết lập phù hợp để giá trị trên màn hình tương ứng với đại lượng thực tế.

Ví dụ, với cảm biến áp suất 0–10 bar xuất tín hiệu 4–20 mA, đồng hồ tương thích có thể được cài đặt để 4 mA tương ứng 0 bar và 20 mA tương ứng 10 bar. Đây là bước quy đổi thang đo. Khi cài sai điểm đầu, điểm cuối hoặc vị trí dấu thập phân, màn hình vẫn có thể hiện số nhưng kết quả không phản ánh đúng áp suất.

Đầu vào quyết định phạm vi sử dụng

Không nên chọn đồng hồ hiển thị Red Lion chỉ theo hình thức mặt trước. Thiết bị đọc tín hiệu quá trình, thiết bị đo nhiệt độ và thiết bị nhận xung có yêu cầu đầu vào khác nhau. Cùng một thương hiệu nhưng mỗi mã hàng phục vụ một nhiệm vụ đo cụ thể.

Trước khi chọn đồng hồ, cần xác định tín hiệu đến từ transmitter, cặp nhiệt điện, RTD, encoder hay loadcell. Sau đó mới đối chiếu dải đầu vào, kiểu đấu dây và chức năng xử lý. Cách chọn này giúp tránh tình trạng đồng hồ lắp vừa tủ nhưng không đọc được cảm biến hiện có.

Các dòng đồng hồ hiển thị Red Lion đáng chú ý

Red Lion PAX dành cho nhiều nhiệm vụ đo riêng biệt

Dòng PAX có các phiên bản phục vụ tín hiệu quá trình, nhiệt độ, tín hiệu DC, điện áp và dòng điện AC, cùng những nhiệm vụ đo khác. Chẳng hạn, PAXP0000 là đồng hồ đầu vào quá trình sử dụng nguồn AC; PAXP0010 là phiên bản sử dụng nguồn DC. Sự khác biệt nguồn cấp cần được kiểm tra ngay từ bước xác định mã hàng.

Với tủ điện đang vận hành, việc chọn đúng biến thể giúp giảm khối lượng thay đổi khi thay thế thiết bị. Ngoài nguồn cấp, cần đối chiếu chức năng đầu vào và các card đang sử dụng. Mã trên mặt trước hoặc tên dòng PAX chưa đủ để xác định toàn bộ cấu hình của đồng hồ.

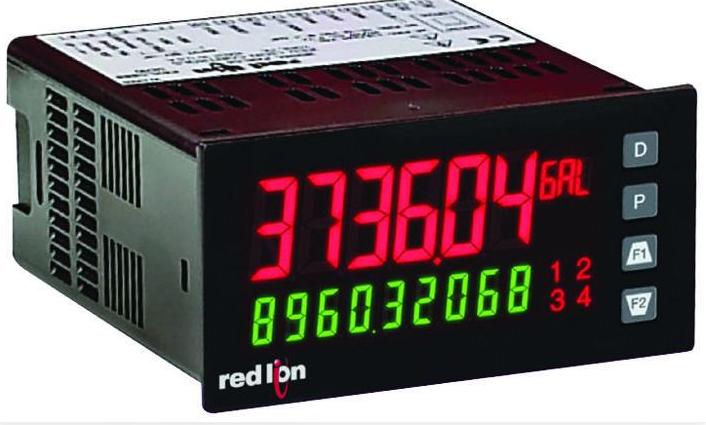

Red Lion PAX2A với màn hình hai dòng

PAX2A000 là đồng hồ đầu vào analog đa năng có màn hình hai dòng, cho phép quan sát hai thông số cùng lúc. Dòng hiển thị phía trên hỗ trợ ba màu để thể hiện trạng thái cảnh báo; thiết bị cũng hỗ trợ các card đầu ra dạng module.

Cách hiển thị này hữu ích khi người vận hành cần theo dõi giá trị chính đồng thời với một thông tin phụ đã cấu hình. Việc phân biệt trạng thái bằng màu giúp nhận biết biến động nhanh hơn, nhưng ngưỡng cảnh báo vẫn phải được đặt theo yêu cầu công nghệ của máy.

Red Lion CUB5 cho bảng điều khiển cần tiết kiệm diện tích

CUB5 có nhiều phiên bản dành cho đếm, tốc độ, tín hiệu quá trình, điện áp DC, dòng điện DC và nhiệt độ. Một số cấu hình cho phép bổ sung card để mở rộng chức năng theo yêu cầu ứng dụng.

Khi bố trí nhiều điểm đo trên cùng một bảng điều khiển, dòng đồng hồ nhỏ gọn là lựa chọn đáng cân nhắc. Tuy nhiên, cần kiểm tra khả năng đọc ở khoảng cách làm việc thực tế, điều kiện ánh sáng và loại màn hình trước khi quyết định.

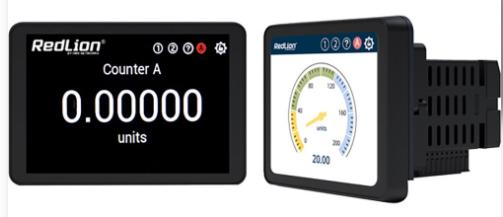

Red Lion PM-50 với màn hình đồ họa

Dòng PM-50 có các phiên bản hiển thị đồ họa, trong đó đồng hồ đầu vào analog được cung cấp với màn hình 3,5 inch và 4,3 inch. Đây là lựa chọn cho các vị trí cần trình bày thông tin đo trên giao diện đồ họa thay vì chỉ dùng chữ số truyền thống.

Khi nâng cấp từ PAX sang PM-50, cần tính cả phụ kiện và module đi kèm. Theo hướng dẫn của hãng, card tùy chọn PAX không sử dụng được với PM-50. Vì vậy, việc nâng cấp cần đối chiếu cấu hình hoàn chỉnh thay vì chỉ lựa chọn một màn hình mới.

các model cụ thể Đồng hồ hiển thị Red Lion

Dòng Cao Cấp PAX Series (1/8 DIN)

Dòng đồng hồ thông minh hỗ trợ gắn thêm Card mở rộng (truyền thông RS485/Modbus, ngõ ra Relay, Analog 4-20mA):

PAXD (PAXD0000 / PAXD0010): Bộ hiển thị Điện áp & Dòng điện DC (0-10V, 4-20mA).

PAXH (PAXH0000 / PAXH0010): Bộ hiển thị Điện áp & Dòng điện AC (AC True RMS).

PAXT (PAXT0000 / PAXT0010): Bộ hiển thị Nhiệt độ (Hỗ trợ can nhiệt K, J, T... & đầu đo RTD Pt100).

PAXC (PAXC0000 / PAXC0010): Bộ đếm sản phẩm / Bộ đếm xung tốc độ cao (Counter).

PAXI (PAXI0000 / PAXI0010): Bộ đếm kết hợp đo tốc độ vòng quay (Counter / Rate Meter).

PAXS (PAXS0000 / PAXS0010): Bộ hiển thị tín hiệu Loadcell / Cảm biến áp suất Strain Gage.

PAXDP (PAXDP000 / PAXDP010): Bộ hiển thị ngõ vào kép (Dual Process Input).

PAXCK (PAXCK000 / PAXCK010): Đồng hồ thời gian thực & Bộ đếm thời gian (Timer / Real-time Clock).

Dòng Màn Hình Kép PAX2 Series (1/8 DIN)

Hiển thị đồng thời 2 dòng thông số (PV/SP hoặc 2 tín hiệu đo độc lập) và đổi màu màn hình theo báo động:

PAX2A (PAX2A000): Bộ hiển thị ngõ vào Process/Analog kép (Dual Line Process Meter).

PAX2D (PAX2D000): Bộ đếm và đo tốc độ màn hình kép (Dual Line Digital Input Counter/Rate Meter).

PAX2S (PAX2S000): Bộ hiển thị Loadcell / Strain Gage màn hình kép.

PAX2Y (PAX2Y000): Bộ hiển thị nhiệt độ (TC/RTD) kép.

Dòng Tối Giản PAX Lite Series (1/8 DIN)

Dòng tiêu chuẩn tập trung vào hiển thị cơ bản, chi phí tối ưu:

PAXLA000 / PAXLA0U0: Bộ hiển thị tín hiệu dòng/áp DC (0-10V, 4-20mA) có tích hợp rơ-le.

PAXLT000 / PAXLT0U0: Bộ hiển thị nhiệt độ (TC/RTD) tích hợp Dual Relays.

PAXLVD00: Đồng hồ đo điện áp DC (DC Volt Meter).

PAXLID00: Đồng hồ đo dòng điện DC (DC Current Meter).

PAXLVA00: Đồng hồ đo điện áp AC (AC Volt Meter).

PAXLIA00 / PAXLIT00: Đồng hồ đo dòng điện AC / 5A AC.

PAXLCL00: Đồng hồ hiển thị vòng dòng điện (Current Loop Meter 4-20mA).

 Dòng Nhỏ Gọn CUB Series (1/16 DIN & 1/32 DIN)

Phù hợp cho các tủ điện kích thước nhỏ gọn:

CUB5P (CUB5P000 / CUB5PB00): Bộ hiển thị tín hiệu Process (0-10V, 4-20mA.

CUB5T (CUB5TC00 / CUB5RT00): Bộ hiển thị nhiệt độ (Thermocouple / RTD).

CUB5R (CUB5R000 / CUB5B000): Bộ đếm xung & tốc độ vòng quay (Rate/Counter).

CUB5V / CUB5I: Đồng hồ đo điện áp / dòng điện DC nhỏ gọn.

CUB4L / CUB4I / CUB4V: Dòng bộ đếm/bộ hiển thị dùng pin lithium.

Dòng Màn Hình Cỡ Lớn LPAX / EPAX Series

Dành cho việc quan sát ở khoảng cách xa trong xưởng sản xuất:

LPAX Series (LPAX0500, LPAX0600...): Màn hình LED kích thước lớn ($1.5$ inch), ghép nối với các mô-đun MPAX tương ứng.

EPAX Series (EPAX0500, EPAX0600...): Màn hình LED siêu lớn ($4$ inch) hiển thị rõ ràng trong nhà xưởng rộng.

Ứng dụng đồng hồ hiển thị Red Lion tại nhà máy

Theo dõi áp suất, mức và các thông số quá trình

Tại cụm bơm, bồn chứa hoặc đường ống, đồng hồ hiển thị được dùng cùng thiết bị đo có đầu ra tương thích để đưa giá trị về bảng điều khiển. Người vận hành có thể kiểm tra thông số ngay tại khu vực thao tác, thuận tiện khi khởi động, điều chỉnh hoặc kiểm tra máy.

Với ứng dụng cần cảnh báo, cấu hình đầu ra phải được xác nhận riêng. Đồng hồ chỉ có chức năng hiển thị sẽ khác với đồng hồ được bổ sung đầu ra phục vụ báo động. Việc xác định rõ nhiệm vụ từ đầu giúp chọn đúng thiết bị và tránh mua thiếu phụ kiện.

Giám sát nhiệt độ, tốc độ và sản lượng

Đối với gia nhiệt, cần chọn đồng hồ phù hợp với cảm biến nhiệt độ và kiểu tín hiệu đang sử dụng. Đối với băng tải hoặc máy quay, cần chọn phiên bản nhận xung, đồng thời xác định quan hệ giữa số xung và tốc độ cơ khí.

Ở công đoạn đếm sản phẩm, vị trí lắp cảm biến và cách tạo xung ảnh hưởng trực tiếp đến kết quả. Đồng hồ tốt vẫn cần tín hiệu đầu vào ổn định; một sản phẩm tạo nhiều xung ngoài dự kiến có thể khiến số lượng hiển thị lớn hơn thực tế.

Chọn đồng hồ hiển thị Red Lion theo cấu hình tủ điện

Kiểm tra nguồn cấp và kích thước lắp đặt

Nguồn cấp phải phù hợp với đúng mã đồng hồ. Khi thay thế, cần kiểm tra điện áp sẵn có trong tủ, sơ đồ chân và yêu cầu đấu nối của thiết bị mới. Không nên dùng lại sơ đồ đấu dây cũ khi chưa đối chiếu tài liệu.

Kích thước khoét mặt tủ, chiều sâu lắp đặt và khoảng trống phía sau cũng cần được xác nhận. Các card hoặc module bổ sung có thể ảnh hưởng đến bố trí dây và không gian thao tác bảo trì.

Xác định đầu ra và nhu cầu kết nối

Nếu cần đưa dữ liệu đến PLC hoặc hệ thống giám sát, phải kiểm tra giao thức, cổng kết nối và phụ kiện tương thích. Nếu cần xuất tín hiệu analog hoặc đóng cắt cảnh báo, cần xác định loại đầu ra, số lượng kênh và đặc tính tải.

Đồng hồ hiển thị Red Lion nên được lựa chọn theo cả nhu cầu hiện tại và yêu cầu mở rộng đã biết. Cấu hình phù hợp giúp dữ liệu đo phục vụ trực tiếp cho vận hành, đồng thời hạn chế những thay đổi phát sinh sau khi lắp đặt.
