Encoder Trumeter tại Việt Nam

Trong một hệ thống cơ khí, trục quay là chuyển động nhìn thấy được. Nhưng PLC, bộ đếm hoặc hệ thống điều khiển không thể “nhìn” trực tiếp chuyển động đó. Để biến chuyển động thành dữ liệu điện, hệ thống cần một thiết bị trung gian. Encoder Trumeter đảm nhận nhiệm vụ chuyển đổi chuyển động quay thành tín hiệu xung để các thiết bị khác có thể đo, đếm và xử lý.

Vai trò của encoder đặc biệt quan trọng trong những hệ thống liên quan đến chiều dài, tốc độ, số vòng và vị trí tương đối. Với nền tảng lâu đời về counter và thiết bị đo chiều dài, Trumeter phát triển các giải pháp encoder phù hợp để kết nối phần cơ khí của máy với phần điều khiển điện tử.

Encoder Trumeter đứng ở đâu trong một hệ thống?

Có thể hình dung cấu trúc cơ bản:

Trục máy → Encoder Trumeter → tín hiệu xung → counter hoặc PLC → dữ liệu hiển thị/điều khiển.

Trục quay tạo ra chuyển động cơ khí. Encoder được ghép vào trục hoặc cơ cấu truyền động.

Khi trục quay, Encoder Trumeter tạo ra một số lượng xung nhất định. Counter, PLC hoặc bộ điều khiển nhận những xung này rồi xử lý thành giá trị cần thiết.

Nếu một vòng quay tạo 100 xung, hệ thống có thể dựa vào số xung để xác định số vòng hoặc góc quay tương đối.

Encoder không phải là bộ đếm

Hai thiết bị thường được sử dụng cùng nhau nhưng chức năng hoàn toàn khác nhau.

Encoder Trumeter tạo tín hiệu.

Bộ đếm Trumeter nhận và tích lũy tín hiệu.

Ví dụ, encoder tạo 1.000 xung khi trục quay đủ số vòng tương ứng. Counter nhận 1.000 xung và hiển thị một giá trị đã được cấu hình.

Nếu không có counter hoặc PLC, tín hiệu encoder đơn thuần vẫn chưa tạo ra thông tin trực quan cho người vận hành.

Nguyên lý của Encoder Trumeter

Khi trục encoder quay, một phần tử cảm biến bên trong phát hiện chuyển động và tạo chuỗi xung điện.

Số lượng xung trên mỗi vòng thường được mô tả bằng PPR hoặc CPR tùy cách nhà sản xuất định nghĩa.

PPR càng cao, hệ thống càng có nhiều điểm dữ liệu trên mỗi vòng quay.

Tuy nhiên PPR cao không phải lúc nào cũng tốt hơn. Bộ điều khiển phải có khả năng xử lý tần số tín hiệu tương ứng.

Do đó khi lựa chọn Encoder Trumeter, cần xem xét đồng thời độ phân giải và tốc độ trục.

Incremental Encoder trong đo chuyển động

Trong nhiều ứng dụng công nghiệp, encoder gia tăng được sử dụng để theo dõi chuyển động.

Mỗi khi trục quay, encoder phát chuỗi xung. Hệ thống đếm các xung này để xác định chuyển động tương đối.

Nếu mất nguồn, thông tin vị trí tuyệt đối thường không được lưu theo cách của absolute encoder. Tuy nhiên incremental encoder có ưu điểm cấu trúc phù hợp với các ứng dụng đếm, tốc độ và đo chiều dài.

Đây cũng là kiểu ứng dụng đặc biệt phù hợp với hệ sinh thái sản phẩm Trumeter.

Encoder Trumeter và đo chiều dài

Đây là một trong những ứng dụng dễ thấy nhất.

Một bánh xe đo được đặt tiếp xúc với dây hoặc cáp. Trục bánh xe nối với Encoder Trumeter.

Khi vật liệu di chuyển, bánh xe quay. Encoder tạo xung. PLC hoặc counter quy đổi số xung thành mét hoặc feet.

Ví dụ, giả sử một bánh xe có chu vi 200 mm và encoder tạo 100 xung cho mỗi vòng. Khi bánh xe quay một vòng, vật liệu đi được khoảng 200 mm.

Như vậy mỗi xung tương ứng với khoảng 2 mm chuyển động, nếu bỏ qua các sai số cơ khí và cách giải mã tín hiệu.

Encoder Trumeter trong đo tốc độ

Nếu hệ thống biết số xung trong một khoảng thời gian, tốc độ quay có thể được tính.

Ví dụ, encoder tạo 100 xung trên mỗi vòng. Nếu PLC nhận 1.000 xung trong một giây, về mặt lý thuyết có thể suy ra số vòng quay tương ứng sau khi áp dụng công thức.

Do đó Encoder Trumeter có thể kết hợp với rate meter hoặc bộ điều khiển để theo dõi tốc độ của trục, roller hoặc băng tải.

Đo số vòng quay

Một ứng dụng khác là ghi nhận tổng số vòng.

Encoder tạo xung theo từng vòng trục. Counter tích lũy các xung và hiển thị số vòng sau khi quy đổi.

Giải pháp này có thể sử dụng cho máy cuộn, máy kéo dây, roller và cơ cấu quay cần theo dõi tổng chuyển động.

Encoder trong máy cuộn dây

Máy cuộn dây cần kiểm soát cả chuyển động và lượng vật liệu.

Nếu Encoder Trumeter gắn trên roller đo, số xung có thể đại diện cho chiều dài dây đã đi qua.

Nếu encoder gắn trên trục cuộn, tín hiệu lại phản ánh chuyển động quay của cuộn.

Hai vị trí lắp này cho dữ liệu khác nhau. Vì đường kính cuộn thay đổi trong quá trình cuốn, đo trực tiếp trên trục cuộn không phải lúc nào cũng cho chiều dài chính xác nếu không có thuật toán bù.

Do đó vị trí lắp encoder là yếu tố cực kỳ quan trọng.

Encoder Trumeter và băng tải

Trong băng tải, encoder có thể được gắn với roller.

Khi roller quay, xung được gửi về PLC. Hệ thống có thể tính quãng đường băng tải đã di chuyển hoặc tốc độ.

Dữ liệu này có thể được sử dụng để đồng bộ cắt, in, dán nhãn hoặc các thao tác theo vị trí.

Encoder trong máy đóng gói

Máy đóng gói thường cần đồng bộ nhiều cơ cấu.

Film phải di chuyển đúng một chiều dài trước khi hàn cắt. Nhãn phải được dán tại vị trí chính xác. Sản phẩm phải được phát hiện tại thời điểm phù hợp.

Encoder Trumeter có thể cung cấp tín hiệu chuyển động giúp hệ điều khiển xác định thời điểm thực hiện thao tác.

Trong ứng dụng này, tốc độ xử lý và độ phân giải encoder cần được lựa chọn cẩn thận.

Quan hệ giữa PPR và độ phân giải

PPR thể hiện số xung được tạo ra trong một vòng quay theo cách định nghĩa của từng encoder.

Nếu PPR tăng, hệ thống có thể nhận nhiều tín hiệu hơn trong cùng một vòng.

Trong đo chiều dài, nhiều xung hơn có thể giúp tăng độ phân giải lý thuyết. Nhưng nếu hệ thống cơ khí bị trượt 1%, việc tăng PPR không thể tự động loại bỏ sai số 1% đó.

Đây là điểm thường bị bỏ qua khi chọn Encoder Trumeter.

Độ phân giải điện tử cao chỉ có ý nghĩa khi hệ cơ khí cũng đủ ổn định.

Tần số xung và tốc độ quay

Tốc độ encoder càng cao và PPR càng lớn, tần số tín hiệu đầu ra càng tăng.

Ví dụ, nếu một encoder có độ phân giải cao được quay ở tốc độ lớn, PLC phải có high-speed counter đủ khả năng đọc xung.

Nếu input PLC chỉ nhận được tần số thấp hơn tín hiệu thực tế, xung có thể bị mất.

Vì vậy chọn Encoder Trumeter phải đồng thời kiểm tra:

Tốc độ quay tối đa, PPR và khả năng đọc xung của thiết bị nhận.

Tín hiệu A và B

Nhiều incremental encoder sử dụng hai kênh A và B lệch pha.

Cấu hình này cho phép hệ thống xác định chiều quay.

Nếu chỉ có một kênh xung, counter biết có chuyển động nhưng khó xác định hướng. Với hai tín hiệu quadrature, PLC có thể phân biệt quay thuận và quay nghịch.

Điều này rất quan trọng trong hệ thống đo chiều dài có vật liệu có thể chạy ngược.

Encoder Trumeter và việc đếm thuận/nghịch

Giả sử một dây cáp được kéo ra 10 mét, sau đó kéo ngược lại 2 mét.

Nếu hệ thống chỉ cộng xung mà không nhận biết hướng, giá trị có thể thành 12 mét.

Nếu Encoder Trumeter cung cấp tín hiệu phù hợp và counter hỗ trợ quadrature, hệ thống có thể cộng khi chạy thuận và trừ khi chạy ngược.

Khi đó giá trị còn lại phản ánh khoảng 8 mét chuyển động ròng.

Khớp nối giữa encoder và trục

Một encoder tốt vẫn có thể nhanh chóng hỏng nếu lắp cơ khí sai.

Trục encoder cần được căn chỉnh đúng. Nếu lệch tâm hoặc tải hướng kính quá lớn, ổ trục bên trong có thể chịu lực không phù hợp.

Trong nhiều trường hợp, coupling mềm được sử dụng giữa encoder và trục máy để bù một lượng sai lệch nhỏ.

Khi chọn Encoder Trumeter, cần kiểm tra cả đường kính trục và phương pháp kết nối.

Encoder gắn với bánh xe đo

Trong hệ thống đo vật liệu tuyến tính, encoder thường không nối trực tiếp với motor.

Thay vào đó, encoder gắn trên một bánh xe tiếp xúc với vật liệu.

Ưu điểm là tín hiệu phản ánh chuyển động thực tế của vật liệu thay vì chỉ phản ánh motor đã quay bao nhiêu vòng.

Tuy nhiên độ chính xác khi đó phụ thuộc rất mạnh vào độ bám giữa bánh xe và vật liệu.

Vấn đề trượt bánh xe

Nếu bánh xe quay chậm hơn vật liệu do trượt, encoder vẫn hoạt động hoàn toàn bình thường nhưng hệ thống đo thiếu chiều dài.

Đây không phải lỗi của encoder.

Do đó khi kiểm tra một hệ thống dùng Encoder Trumeter, kỹ thuật viên cần phân biệt lỗi điện tử và lỗi cơ khí.

Kiểm tra bánh xe, lực ép và bề mặt vật liệu thường là bước quan trọng trước khi thay encoder.

Nguồn cấp Encoder Trumeter

Encoder là thiết bị điện tử nên điện áp nguồn phải phù hợp.

Không nên đấu nguồn dựa trên phỏng đoán hoặc màu dây.

Khi thay encoder cũ, cần đối chiếu chính xác datasheet của part number và sơ đồ dây.

Một số encoder có thể sử dụng cùng hình dáng nhưng khác điện áp hoặc loại output.

Loại output

Encoder có thể sử dụng nhiều chuẩn output khác nhau tùy thiết kế.

Khi lựa chọn Encoder Trumeter, loại output phải tương thích với counter, PLC hoặc bộ điều khiển.

Nếu encoder cũ sử dụng một dạng output nhưng model thay thế sử dụng dạng khác, hệ thống có thể không đọc được tín hiệu dù điện áp và cơ khí đều phù hợp.

Cable và connector

Dây tín hiệu encoder thường làm việc trong môi trường có motor, biến tần và nguồn nhiễu điện.

Việc đi dây không đúng có thể gây tín hiệu không ổn định.

Cần tuân thủ hướng dẫn về shield, grounding và khoảng cách với cáp động lực theo tài liệu hệ thống.

Trong các máy có chuyển động, cáp cũng cần được bố trí để không bị kéo hoặc gập quá mức.

Điều kiện môi trường

Không phải encoder nào cũng phù hợp với bụi, nước, rung hoặc nhiệt độ cao.

Khi chọn Encoder Trumeter, cần xác định vị trí lắp thực tế.

Encoder nằm trong tủ hoặc bên trong thân máy có điều kiện nhẹ hơn encoder đặt gần dây chuyền ướt hoặc khu vực nhiều bụi.

Cấp bảo vệ phải được kiểm tra trên datasheet của đúng model.

Encoder Trumeter trong bảo trì thay thế

Khi encoder bị hỏng, không nên chỉ gửi thông tin “encoder Trumeter”.

Một yêu cầu thay thế tốt cần có model, part number, PPR, nguồn cấp, loại output, đường kính trục, kiểu lắp, connector và ảnh nameplate.

Nếu thiếu model, có thể đo kích thước cơ khí và kiểm tra sơ đồ dây của máy.

Càng nhiều dữ liệu, khả năng chọn đúng Encoder Trumeter càng cao.

Không thay encoder chỉ dựa vào PPR

Hai encoder cùng PPR chưa chắc thay được cho nhau.

Chúng có thể khác điện áp, output, kích thước trục, mặt bích, connector, chiều dài thân hoặc tốc độ tối đa.

Đây là lý do PPR chỉ là một trong nhiều thông số cần kiểm tra.

Encoder Trumeter kết hợp Bộ đếm Trumeter

Đây là cặp thiết bị rất tự nhiên trong hệ sinh thái Trumeter.

Encoder tạo xung.

Counter nhận xung.

Nếu cấu hình đúng, người vận hành có thể quan sát số vòng, chiều dài hoặc giá trị quy đổi trực tiếp mà không cần PLC phức tạp.

Đối với máy độc lập, giải pháp Encoder Trumeter + Bộ đếm Trumeter có thể tạo thành một hệ đo gọn và trực quan.

Encoder kết hợp Đồng hồ hiển thị Trumeter

Trong các hệ thống cần hiển thị tốc độ, tín hiệu encoder có thể được đưa đến rate meter phù hợp.

Khi đó encoder đóng vai trò cảm biến chuyển động còn panel meter thực hiện xử lý và hiển thị.

Sự kết hợp này đặc biệt phù hợp với roller, motor, băng tải và máy cuộn.

Các dòng Encoder Trumeter phổ biến

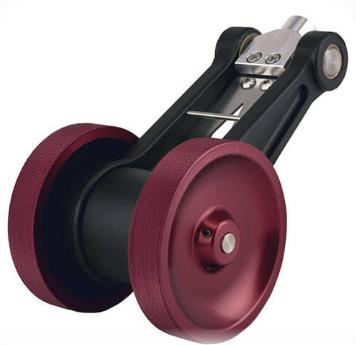

Dòng Tru-Trac / TR3 Series (Encoder kèm bánh xe đo):

Thiết kế tích hợp sẵn encoder, bánh xe đo chiều dài và lò xo chịu lực trong một cụm duy nhất.

Phù hợp để lắp đặt nhanh trên băng tải, dây chuyền đo chiều dài giấy, dệt may, màng nhựa PE mà không cần chế tạo thêm gá đỡ.

Dòng Rotary Encoder (Trục dương / Trục âm):

Shaft Encoder (Trục lồi): Dùng khớp nối mềm (coupling) để gắn với trục động cơ hoặc ru-lo.

Hollow Shaft / Thru-Bore Encoder (Trục âm): Cắm trực tiếp lên trục máy, tiết kiệm không gian lắp đặt.

Thông số kỹ thuật cốt lõi khi lựa chọn

Sơ đồ dây ngõ ra phổ biến (Standard Output Cable)

DC Power: Vcc (Thường là dây Đỏ/Red), GND (Dây Đen/Black).

Kênh tín hiệu (Signal Channels):

A / A-bar: Xung kênh A (xác định tốc độ / vị trí).

B / B-bar: Xung kênh B (lệch pha 90° so với A để xác định chiều quay tiến/lùi).

Z / Z-bar (Index): Xung mốc góc 0° (1 xung/vòng).

Giá trị của Encoder Trumeter trong hệ thống tự động

Một hệ thống tự động muốn điều khiển chính xác phải biết máy đang chuyển động như thế nào.

Encoder Trumeter giúp biến một chuyển động cơ học thành dữ liệu điện tử có thể đếm, tính tốc độ và quy đổi chiều dài.

Nhờ khả năng kết hợp với counter, thiết bị đo chiều dài và panel meter, encoder trở thành một mắt xích quan trọng trong hệ thống đo lường Trumeter.

Tuy nhiên để đạt hiệu quả tốt, việc lựa chọn không nên chỉ tập trung vào độ phân giải. Cần đồng thời xem xét PPR, tốc độ, nguồn, output, trục, cơ cấu coupling, bánh xe đo và khả năng xử lý tín hiệu của PLC.

Một Encoder Trumeter được lựa chọn đúng không chỉ giúp hệ thống đọc được xung mà còn đảm bảo tín hiệu phản ánh chính xác chuyển động thực tế của máy.
