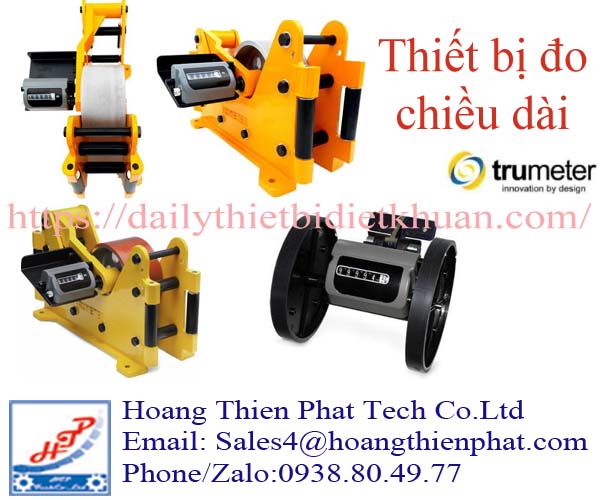

Thiết bị đo chiều dài Trumeter
Trong các ngành sản xuất dây điện, cáp, dệt, nhựa, giấy hoặc vật liệu dạng cuộn, chiều dài là một trong những thông số phải được kiểm soát liên tục. Nếu sai số xuất hiện ở công đoạn đo, doanh nghiệp có thể gặp tình trạng giao thiếu hàng, dư vật liệu, tăng hao hụt hoặc khó kiểm soát sản lượng. Thiết bị đo chiều dài Trumeter được phát triển để hỗ trợ những bài toán này bằng phương pháp đo trực tiếp dựa trên chuyển động của vật liệu.
Trumeter là thương hiệu có lịch sử lâu đời trong lĩnh vực thiết bị đo chiều dài. Trước khi phát triển mạnh các dòng panel meter, counter và timer, hãng đã có nền tảng sâu trong các ứng dụng đo dây, cáp, vải và vật liệu chạy liên tục qua máy. Chính kinh nghiệm này giúp Thiết bị đo chiều dài Trumeter trở thành một trong những nhóm sản phẩm đặc trưng của hãng.
Đo chiều dài trong sản xuất không đơn giản như dùng thước
Ở môi trường công nghiệp, vật liệu thường di chuyển liên tục với tốc độ cao. Một cuộn dây điện có thể dài hàng trăm hoặc hàng nghìn mét, trong khi dây cáp, dây thừng, ống mềm hoặc vải được cấp ra từ cuộn lớn và cắt thành từng đoạn.
Trong điều kiện đó, phương pháp đo thủ công gần như không khả thi.
Thiết bị đo chiều dài Trumeter thường sử dụng bánh xe đo hoặc cơ cấu tiếp xúc với bề mặt vật liệu. Khi vật liệu chuyển động, bánh xe quay theo. Chuyển động quay sau đó được truyền tới cơ cấu hiển thị hoặc bộ đếm để quy đổi thành chiều dài.
Cách đo này phù hợp với nhiều dây chuyền liên tục và có thể tích hợp trực tiếp trên máy.
Nguyên lý hoạt động của Thiết bị đo chiều dài Trumeter
Nguyên lý cơ bản có thể mô tả theo chuỗi:
Vật liệu di chuyển → bánh xe đo quay → chuyển động được ghi nhận → số vòng quay được quy đổi → hiển thị chiều dài.
Chu vi bánh xe đóng vai trò quan trọng trong phép đo. Mỗi vòng quay tương ứng với một chiều dài xác định của vật liệu.
Ví dụ, nếu một bánh xe có chu vi 1 mét, mỗi vòng quay đầy đủ có thể tương ứng với 1 mét vật liệu đi qua. Trong thiết kế thực tế, kích thước bánh xe, tỷ số truyền và cơ cấu đếm được hãng tính toán để đưa ra giá trị hiển thị phù hợp với đơn vị đo.
Vì sao Trumeter có thế mạnh trong đo dây và cáp?
Các vật liệu như dây điện và cáp có một đặc điểm chung: chúng dài, mềm, thường được cấp từ cuộn và cần đo nhanh trong quá trình cắt hoặc đóng gói.
Thiết bị đo chiều dài Trumeter có thể được bố trí trên máy nhả cáp, máy cuộn dây, dây chuyền cắt hoặc trạm bán hàng theo mét.
Khi dây chạy qua bánh xe đo, người vận hành có thể theo dõi chiều dài tích lũy. Khi đạt giá trị yêu cầu, dây được cắt hoặc chuyển sang công đoạn tiếp theo.
Ứng dụng này giúp giảm phụ thuộc vào đo thủ công và nâng cao tính nhất quán giữa các lô hàng.
Các phân loại thiết bị đo chiều dài chính
Dòng đo dây cáp, dây điện, ống (Cable, Wire & Hose Measurement):

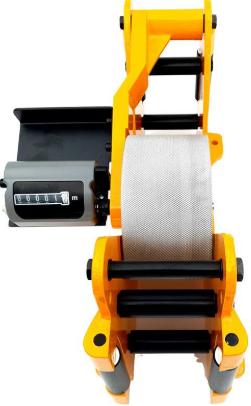

Trumeter 2600 Series: Thiết bị đo hạng nặng chuyên dùng cho cáp điện, dây cáp thép, ống nhựa/cao su có đường kính từ 6mm đến 76mm. Tích hợp bánh xe chu vi 500mm (bằng nhôm nhám hoặc phủ Polyurethane) và cơ cấu ép đòn bẩy.
Trumeter 2000 Series: Chuyên dùng cho các loại dây nhỏ hơn (đường kính từ 1mm đến 20mm), độ chính xác cao cho ngành sản xuất dây điện, cáp viễn thông.
Dòng đo vật liệu phẳng / Dải liên tục (Flat Material & Sheet Measurement):
Trumeter 2400 / 2401 Series: Thiết bị đo chiều dài dạng cần treo/chân đế gá đặt trực tiếp lên cuộn vật liệu. Phù hợp cho vải, dệt may, màng nhựa PE/PVC, giấy, tôn cuộn, băng tải.
Sử dụng bánh xe đơn hoặc bánh xe kép để đảm bảo bám dính tốt, không làm biến dạng bề mặt vật liệu.

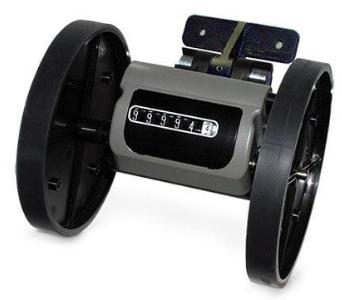

Bánh xe đo chiều dài di động (Measuring Wheels / Distance Wheels):
Các dòng thước lăn tay hiển thị số hoặc điện tử dùng để đo khoảng cách mặt đường, sàn nhà xưởng, đường ống công trình.
Các hình thức hiển thị & Đầu ra dữ liệu
Hiển thị cơ học (Mechanical Counter): Sử dụng bộ đếm cơ như Trumeter 3602 gắn trực tiếp vào trục bánh xe. Không cần cấp nguồn điện, có cần gạt Reset về 0 thủ công.
Xuất xung Encoder (Pulse / Encoder Output): Thay thế bộ đếm cơ bằng bộ mã hóa vòng quay (Incremental Encoder). Tín hiệu xung truyền về bộ đếm điện tử (như dòng Trumeter APM hay 732) hoặc đưa trực tiếp vào PLC để tự động cắt vật liệu khi đủ chiều dài.
Thông số kỹ thuật quan trọng khi lựa chọn
Đường kính / Dạng vật liệu: Vật liệu dạng tròn (dây/ống) hay dạng phẳng (vải/màng/tấm).
Chất liệu bánh xe đo (Measuring Wheel Material):
Polyurethane (Nhựa PU): Dành cho vật liệu mềm, dễ trầy xước như vải, màng mỏng, nhựa mỏng.
Nhôm nhám (Knurled Aluminium): Dành cho cáp thép, dây điện, kim loại, cao su thô để tăng độ bám.
Cao su (Rubber): Dùng cho giấy, bìa carton, vật liệu dệt.
Đơn vị đo: Mét/Centimet (M/Cm) hoặc Feet/Inches.
Tốc độ di chuyển tối đa: Lên tới 1500 mét/phút (đối với dòng 2600).
Độ chính xác: Sai số thường đạt ±1% hoặc tốt hơn tùy thuộc vào bề mặt vật liệu.
Các series Thiết bị đo chiều dài Trumeter tiêu biểu
Trumeter đã phát triển nhiều series phục vụ các dạng ứng dụng khác nhau. Một số dòng thường được nhắc đến gồm:
22 Series, 2300 Series, 2401 Series, 2600 Series, 2620 Series, 2630 Series, 2701 Series, 3602 Series và 3900 Series.
Mỗi series có kết cấu, kiểu lắp, hướng đo, cơ cấu hiển thị và phạm vi ứng dụng riêng.
Không nên chỉ dựa vào tên series để thay thế trực tiếp. Khi chọn Thiết bị đo chiều dài Trumeter, cần đối chiếu chính xác datasheet, bánh xe đo, đơn vị đo và hướng vật liệu.
Trumeter 2300 Series
2300 Series là một trong những dòng được sử dụng cho đo chiều dài vật liệu chuyển động tuyến tính.
Thiết bị có thể được bố trí sao cho vật liệu chạy qua cơ cấu đo, làm bánh xe quay theo. Giá trị được tích lũy và hiển thị trực tiếp.
Dòng này phù hợp với các hệ thống sản xuất hoặc gia công dây, cáp và vật liệu mềm liên tục.
Trumeter 2401 Series
2401 Series được phát triển theo hướng thiết bị đo chiều dài cơ khí phục vụ dây chuyền sản xuất.
Đặc điểm quan trọng khi chọn dòng này là hướng lắp, hướng chạy vật liệu và loại bánh xe.
Nếu bánh xe không phù hợp với bề mặt, nguy cơ trượt có thể làm giảm độ chính xác. Vì vậy ngoài model, vật liệu cần đo cũng là dữ liệu quan trọng khi lựa chọn.
Trumeter 2600 Series
2600 Series thuộc nhóm Thiết bị đo chiều dài Trumeter dành cho các ứng dụng đo liên tục.
Thiết kế cơ khí của dòng này giúp người vận hành quan sát giá trị ngay tại máy mà không nhất thiết phải tích hợp PLC.
Đây là lợi thế đối với những dây chuyền cũ hoặc các máy độc lập cần một giải pháp đo đơn giản.
Trumeter 2620 và 2630 Series
Các dòng 2620 và 2630 mở rộng phạm vi lựa chọn cho các hệ thống cần đo vật liệu dạng dây hoặc dạng dải.
Khi sử dụng, cần quan tâm đến kích thước vật liệu, độ cứng, bề mặt và lực tỳ lên bánh xe.
Không phải mọi loại bánh xe đều phù hợp với mọi vật liệu. Bánh xe quá cứng có thể trượt trên bề mặt trơn, trong khi bánh xe quá mềm có thể biến dạng nếu lực ép lớn.
Trumeter 2701 Series
2701 Series là một lựa chọn khác cho các hệ thống đo chiều dài công nghiệp.
Thiết bị có thể được tích hợp vào máy cuộn, máy cắt hoặc hệ thống cấp liệu.
Trong các ứng dụng retrofit, cần kiểm tra kích thước lắp và hướng trục để đảm bảo thay thế đúng.
Trumeter 3602 Series
3602 Series là dòng có thể xuất hiện trong các ứng dụng liên quan đến cả đo và đếm.
Điểm này phản ánh đặc trưng của hệ sinh thái Trumeter: các công nghệ counter, measuring wheel và encoder có thể liên kết với nhau.
Trong một số hệ thống, chuyển động bánh xe không chỉ được hiển thị cơ khí mà còn có thể được biến đổi thành tín hiệu cho bộ đếm hoặc hệ điều khiển.
Trumeter 3900 Series
3900 Series hướng đến các ứng dụng đo chiều dài chuyên nghiệp trong môi trường sản xuất.
Việc lựa chọn dòng này cần dựa trên yêu cầu thực tế về đơn vị đo, kiểu hiển thị, cách reset và điều kiện lắp đặt.
Với thiết bị đo chiều dài cơ khí, chính xác cơ học của toàn bộ cụm quan trọng không kém độ chính xác của cơ cấu đếm.
Thiết bị đo chiều dài Trumeter trong ngành dây điện
Ngành dây điện là một ứng dụng đặc biệt phù hợp.
Dây được sản xuất hoặc nhập kho theo cuộn lớn, sau đó có thể được cắt thành các đoạn theo đơn hàng. Nếu dùng Thiết bị đo chiều dài Trumeter, người vận hành có thể kiểm soát số mét dây được cấp ra mà không cần trải dây ra toàn bộ chiều dài.
Điều này đặc biệt hữu ích tại kho dây điện, xưởng làm tủ điện, nhà máy sản xuất cable harness và các cơ sở phân phối cáp.
Ứng dụng trong ngành cáp
Cáp có đường kính và khối lượng lớn hơn dây điện thông thường, vì vậy yêu cầu cơ cấu đo chắc chắn hơn.
Bánh xe đo cần tiếp xúc ổn định với bề mặt cáp nhưng không được tạo lực quá lớn làm biến dạng hoặc làm hỏng lớp vỏ.
Khi chọn Thiết bị đo chiều dài Trumeter cho cáp, cần cung cấp đường kính cáp và loại bề mặt để xác định bánh xe phù hợp.
Ứng dụng trong ngành dệt
Vải, băng và vật liệu dạng dải cũng có thể đo bằng phương pháp tiếp xúc.
Trong dây chuyền dệt, thiết bị có thể được dùng để theo dõi lượng vật liệu đã xử lý, số mét đã cuộn hoặc chiều dài trước khi cắt.
Tuy nhiên đặc tính bề mặt của vải khác hoàn toàn dây cáp. Vì vậy bánh xe đo và lực tiếp xúc cần được lựa chọn phù hợp để hạn chế trượt.
Đo dây thừng và vật liệu mềm
Dây thừng có bề mặt không đồng đều và có thể co giãn. Điều này khiến bài toán đo phức tạp hơn.
Thiết bị đo chiều dài Trumeter vẫn có thể được ứng dụng nếu chọn đúng cơ cấu tiếp xúc.
Trong những trường hợp yêu cầu độ chính xác cao, cần xem xét ảnh hưởng của lực kéo, độ giãn và độ trượt của vật liệu.
Sai số đo thường đến từ đâu?
Một thiết bị tốt vẫn có thể cho kết quả không chính xác nếu lắp đặt sai.
Một số nguyên nhân phổ biến gồm:
Bánh xe bị trượt trên bề mặt; lực tỳ không đủ; vật liệu rung khi chạy; bánh xe bị mòn; bề mặt bánh xe bám dầu hoặc bụi; cơ cấu lắp không thẳng; vật liệu bị kéo giãn trong quá trình đo.
Vì vậy Thiết bị đo chiều dài Trumeter cần được xem như một phần của cả hệ thống cơ khí chứ không chỉ là một đồng hồ riêng lẻ.
Tầm quan trọng của bánh xe đo
Bánh xe là phần tiếp xúc trực tiếp với vật liệu nên ảnh hưởng mạnh đến kết quả.
Đường kính và chu vi liên quan trực tiếp đến tỷ lệ đo. Bề mặt bánh xe quyết định khả năng bám.
Nếu bánh xe bị mòn, chu vi thực tế có thể thay đổi. Với những ứng dụng yêu cầu độ chính xác cao, việc kiểm tra định kỳ bánh xe đo là cần thiết.
Hướng lắp đặt Thiết bị đo chiều dài Trumeter
Một số model có cấu hình hướng trục khác nhau.
Khi đặt hàng để thay thế thiết bị cũ, cần chụp rõ toàn bộ cụm và nameplate. Nếu chỉ cung cấp series mà không xác định orientation, có thể chọn phải phiên bản không phù hợp cơ khí.
Đây là một trong những lỗi khá phổ biến khi chọn Thiết bị đo chiều dài Trumeter.
Cơ khí hay điện tử?
Hai giải pháp đều có ưu điểm riêng.
Thiết bị cơ khí phù hợp với hệ thống đơn giản, dễ quan sát và ít phụ thuộc vào nguồn điện. Trong khi đó, giải pháp điện tử sử dụng encoder có thể cung cấp tín hiệu cho PLC, counter hoặc màn hình kỹ thuật số.
Nếu mục tiêu chỉ là hiển thị trực tiếp chiều dài, thiết bị cơ khí có thể đủ. Nếu cần ghi dữ liệu, tự động cắt hoặc truyền thông với hệ điều khiển, giải pháp encoder sẽ linh hoạt hơn.
Kết hợp Thiết bị đo chiều dài Trumeter với Encoder
Một bánh xe đo có thể gắn encoder trên trục.
Khi bánh xe quay, encoder phát xung. PLC hoặc counter nhận xung và quy đổi thành chiều dài.
Cấu hình này cho phép mở rộng các chức năng như cắt tự động khi đạt chiều dài đặt trước, thống kê sản lượng và cảnh báo.
Đây là điểm giao nhau giữa Thiết bị đo chiều dài Trumeter, Encoder Trumeter và Bộ đếm Trumeter.
Những thông tin cần có khi lựa chọn
Khi yêu cầu báo giá, nên cung cấp càng nhiều dữ liệu càng tốt:
Loại vật liệu cần đo; đường kính hoặc chiều rộng vật liệu; khoảng chiều dài cần đo; đơn vị mét hoặc feet; kiểu lắp; hướng chạy; yêu cầu reset; model cũ; hình ảnh nameplate và điều kiện môi trường.
Nếu thiết bị tích hợp với hệ thống điều khiển, cần bổ sung loại tín hiệu cần xuất.
Khi nào cần thay thiết bị đo chiều dài?
Một số dấu hiệu thường gặp gồm số đo lệch đáng kể, bánh xe quay không đều, bộ đếm bị kẹt, reset không hoạt động hoặc cơ cấu cơ khí có độ rơ lớn.
Trước khi thay toàn bộ Thiết bị đo chiều dài Trumeter, nên kiểm tra bánh xe và cơ cấu truyền động. Đôi khi sai số chỉ đến từ bánh xe bị mòn hoặc bám bẩn.
Thiết bị đo chiều dài Trumeter trong tự động hóa hiện đại
Mặc dù nguyên lý đo bằng bánh xe đã tồn tại rất lâu, nó vẫn cực kỳ hữu ích.
Điểm khác biệt hiện nay nằm ở khả năng kết hợp cơ khí với điện tử. Bánh xe đo có thể tạo chuyển động, encoder chuyển thành xung, counter hiển thị và PLC xử lý để điều khiển quá trình.
Nhờ đó, Thiết bị đo chiều dài Trumeter có thể được sử dụng từ một máy thủ công đơn giản đến dây chuyền tự động hiện đại.
Giá trị thực tế của Thiết bị đo chiều dài Trumeter
Trong sản xuất, sai số vài phần trăm chiều dài có thể trở thành lượng vật liệu rất lớn nếu sản lượng hàng ngày cao.
Việc sử dụng Thiết bị đo chiều dài Trumeter giúp doanh nghiệp kiểm soát quá trình cấp, cuộn và cắt vật liệu trực tiếp ngay trên dây chuyền. Với danh mục nhiều series, hãng cung cấp lựa chọn cho dây điện, dây cáp, vải, dây thừng và nhiều loại vật liệu chạy liên tục.
Khi lựa chọn thiết bị, không nên chỉ quan tâm model mà cần xem xét toàn bộ hệ thống gồm vật liệu, bánh xe, lực tỳ, tốc độ, hướng lắp và phương pháp hiển thị. Một cấu hình đúng ngay từ đầu sẽ giúp khai thác tốt hơn khả năng của Thiết bị đo chiều dài Trumeter và giảm sai số trong quá trình vận hành.
