Đồng hồ hiển thị Trumeter – Giải pháp hiển thị và giám sát thông số công nghiệp
Trong một hệ thống tự động hóa, cảm biến có nhiệm vụ thu nhận dữ liệu nhưng người vận hành vẫn cần một thiết bị giúp biến những tín hiệu điện thành giá trị có thể quan sát và kiểm soát trực tiếp. Đồng hồ hiển thị Trumeter được phát triển cho chính vị trí này, cung cấp khả năng hiển thị rõ ràng các thông số điện và thông số quá trình ngay trên bảng điều khiển.
Trumeter là thương hiệu có lịch sử lâu đời trong lĩnh vực thiết bị đo lường và hiển thị. Thay vì chỉ cung cấp những đồng hồ số đơn giản, hãng phát triển nhiều nền tảng hiển thị hiện đại như Advanced Panel Meter – APM, MAX Meter và Vista Touch nhằm đáp ứng các yêu cầu ngày càng cao trong máy móc, tủ điện và dây chuyền tự động.
Điểm đáng chú ý của Đồng hồ hiển thị Trumeter là khả năng kết hợp giữa chức năng đo, hiển thị trực quan và cảnh báo trạng thái. Nhờ đó, thiết bị không chỉ cho người vận hành biết một giá trị đang bằng bao nhiêu mà còn hỗ trợ nhận biết nhanh trạng thái bình thường, cảnh báo hoặc vượt giới hạn.
Đồng hồ hiển thị Trumeter đóng vai trò gì trong hệ thống?
Trong thực tế nhà máy, hàng loạt tín hiệu được tạo ra từ cảm biến nhiệt độ, transmitter áp suất, cảm biến lưu lượng, cảm biến tốc độ, biến dòng và các thiết bị đo khác. Việc đưa toàn bộ tín hiệu về máy tính hoặc PLC đôi khi không cần thiết, đặc biệt tại những vị trí mà người vận hành cần kiểm tra thông số ngay tại máy.
Đồng hồ hiển thị Trumeter có thể được lắp trực tiếp trên mặt tủ điện hoặc bảng điều khiển để cung cấp điểm quan sát tại chỗ. Khi người vận hành đứng trước thiết bị, thông số quan trọng có thể được kiểm tra mà không cần truy cập hệ thống SCADA hoặc phần mềm riêng.
Đây là lý do đồng hồ panel meter vẫn giữ vai trò quan trọng ngay cả trong các nhà máy đã tự động hóa ở mức cao.
APM – nền tảng nổi bật của Đồng hồ hiển thị Trumeter
APM là viết tắt của Advanced Panel Meter. Đây là một trong những dòng sản phẩm đặc trưng của Trumeter và được phát triển theo hướng panel meter thế hệ mới.
Khác với kiểu đồng hồ chỉ sử dụng một màn hình số đơn sắc, một số Đồng hồ hiển thị Trumeter APM sử dụng màn hình có khả năng thay đổi trạng thái hiển thị. Người dùng có thể thiết lập cách biểu diễn thông số phù hợp với từng điều kiện hoạt động.
Ví dụ, khi giá trị nằm trong vùng vận hành cho phép, màn hình cung cấp trạng thái bình thường. Khi tín hiệu tiến gần hoặc vượt ngưỡng cài đặt, trạng thái hiển thị có thể thay đổi để người vận hành dễ nhận biết.
Cách tiếp cận này đặc biệt hữu ích tại các dây chuyền có nhiều đồng hồ đặt cạnh nhau. Người vận hành không nhất thiết phải đọc từng con số mới phát hiện thiết bị nào đang có trạng thái bất thường.
Các dòng Đồng hồ hiển thị Trumeter đáng chú ý
Danh mục APM của Trumeter được chia thành nhiều phiên bản dựa trên loại tín hiệu và đại lượng cần giám sát.
Trumeter Process Meter
Process Meter phù hợp với các tín hiệu quá trình phổ biến trong tự động hóa. Thiết bị có thể được sử dụng trong những hệ thống cần hiển thị tín hiệu từ transmitter hoặc cảm biến đã được chuẩn hóa.
Đây là lựa chọn đáng chú ý khi cần Đồng hồ hiển thị Trumeter cho áp suất, mức, lưu lượng hoặc các đại lượng được chuyển đổi thành tín hiệu điện tiêu chuẩn.
Trumeter CT Meter
CT Meter được thiết kế cho ứng dụng đo dòng điện thông qua biến dòng CT. Giải pháp này thích hợp cho tủ điện, hệ thống phân phối điện và các máy công nghiệp cần theo dõi tải điện.
Trumeter Shunt Meter
Shunt Meter phục vụ các ứng dụng đo dòng thông qua điện trở shunt. Thiết bị có thể xuất hiện trong hệ thống DC, bộ nguồn, máy công nghiệp hoặc các thiết bị OEM.
Trumeter Frequency Meter
Frequency Meter được sử dụng để hiển thị tần số. Trong một số hệ thống, thông số này giúp theo dõi trạng thái nguồn hoặc thiết bị vận hành theo tần số.
Trumeter Rate Meter
Rate Meter hướng đến việc hiển thị tốc độ hoặc tốc độ quá trình dựa trên tín hiệu đầu vào thích hợp. Thiết bị có thể kết hợp với cảm biến và encoder trong các hệ thống chuyển động.
Trumeter Temperature Meter
Temperature Meter là giải pháp hiển thị nhiệt độ cho bảng điều khiển. Khi lựa chọn cần kiểm tra loại cảm biến nhiệt, dải đo và yêu cầu đầu vào của từng model.
Trumeter Power Meter
Power Meter hướng đến giám sát các thông số liên quan đến điện năng. Đây là nhóm Đồng hồ hiển thị Trumeter phù hợp cho tủ điện, thiết bị OEM và các hệ thống cần người vận hành quan sát thông số điện tại chỗ.
Các dòng sản phẩm chính
Dòng APM (Advanced Panel Meter): Màn hình hiển thị kết hợp đồ họa thanh (bar graph) và số điện tử. Màn hình tự động đổi màu (xanh, vàng, đỏ) khi thông số vượt ngưỡng cài đặt.
Dòng đếm (Counters & Timers): Chuyên dùng đếm số lượng sản phẩm, đếm xung, đếm giờ hoạt động của máy móc.
Dòng đo điện áp / dòng điện (Voltmeters & Ammeters): Đo dòng AC/DC, điện áp áp cao/thấp cho hệ thống tủ điện.
Dòng hiển thị đa năng (Process Meters): Nhận tín hiệu chuẩn 4-20mA, 0-10V từ các cảm biến áp suất, nhiệt độ, lưu lượng, mức nhiên liệu.
Thông số kỹ thuật chung
Tín hiệu đầu vào: 4-20mA, 0-10V, xung (pulse), RS485 (Modbus), AC/DC Current/Voltage.
Tín hiệu đầu ra: Relay cảnh báo (Alarm output), 4-20mA analog out, truyền thông Modbus RTU.
Cấp bảo vệ: Nắp mặt trước chuẩn IP65 / NEMA 4X (chống nước và bụi).
Nguồn cấp: 12-24V AC/DC hoặc 100-240V AC.
Mã đặt hàng phổ biến

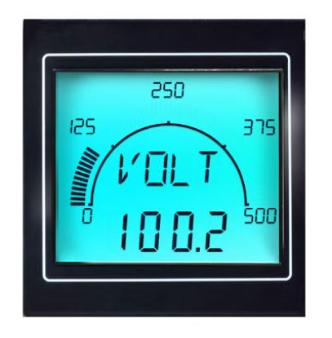

APM-VOLT-APN: Đồng hồ đo điện áp (Voltmeter).
APM-AMP-APN: Đồng hồ đo dòng điện (Ammeter).
APM-PROC-APN: Đồng hồ hiển thị tín hiệu quá trình (Process Meter 4-20mA / 0-10V).
APM-FREQ-APN: Đồng hồ đo tần số.
732 / 7111 / 7200: Dòng bộ đếm cơ/điện tử nhỏ gọn.
MAX Meter – mở rộng khả năng hiển thị
Bên cạnh APM, Trumeter còn phát triển MAX Meter với những model như M21 và M23.
Dòng MAX Meter hướng đến nhu cầu hiển thị linh hoạt hơn và tạo giao diện trực quan trên máy. Khi phát triển một thiết bị OEM, nhà chế tạo máy thường không chỉ quan tâm khả năng đo mà còn chú ý đến trải nghiệm người sử dụng. Một màn hình rõ ràng, dễ đọc có thể làm cho toàn bộ bảng điều khiển trở nên chuyên nghiệp hơn.
Đây là điểm khiến Đồng hồ hiển thị Trumeter phù hợp với cả nhu cầu thay thế trong nhà máy và các dự án thiết kế máy mới.

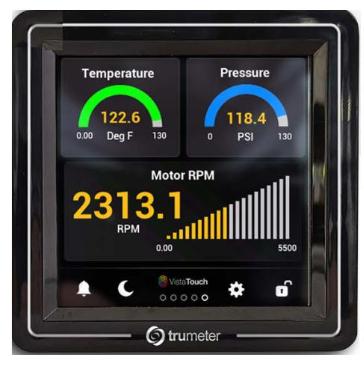

Vista Touch – hướng tiếp cận bằng màn hình cảm ứng
Sự phát triển của thiết bị đo công nghiệp đang chuyển dần từ màn hình số truyền thống sang giao diện trực quan hơn. Vista Touch của Trumeter là một ví dụ cho xu hướng này.
Thay vì giới hạn người sử dụng trong một vài chữ số, giao diện cảm ứng có thể cung cấp nhiều thông tin và cách tương tác thuận tiện hơn. Điều này đặc biệt phù hợp với các máy OEM, nơi nhà sản xuất muốn tích hợp chức năng đo và giao diện điều khiển theo phong cách hiện đại.
Từ tín hiệu cảm biến đến giá trị trên màn hình
Để hiểu giá trị của Đồng hồ hiển thị Trumeter, có thể hình dung một chuỗi đo đơn giản.
Đầu tiên, cảm biến ghi nhận đại lượng vật lý như nhiệt độ, áp suất, tốc độ hoặc lưu lượng. Tín hiệu sau đó được chuyển thành dạng điện phù hợp. Đồng hồ tiếp nhận tín hiệu, xử lý và quy đổi thành giá trị kỹ thuật để hiển thị cho người sử dụng.
Ví dụ, một transmitter có thể gửi tín hiệu 4–20 mA đại diện cho một khoảng áp suất xác định. Đồng hồ được cấu hình để chuyển tín hiệu đó thành đơn vị áp suất tương ứng. Người vận hành vì vậy nhìn thấy giá trị kỹ thuật thay vì phải tự quy đổi từ dòng điện.
Đồng hồ hiển thị Trumeter trong tủ điện
Tủ điều khiển là một trong những vị trí phổ biến nhất của panel meter.
Đồng hồ hiển thị Trumeter có thể được bố trí cùng công tắc, nút nhấn, đèn báo, bộ điều khiển và các thiết bị điện khác trên mặt tủ. Cách bố trí này tạo một giao diện trực quan để kỹ thuật viên kiểm tra tình trạng hệ thống.
Trong hệ thống bơm, đồng hồ có thể hỗ trợ hiển thị thông số quá trình. Trong dây chuyền sản xuất, thiết bị có thể theo dõi tốc độ hoặc tín hiệu liên quan đến máy. Trong tủ điện, các phiên bản phù hợp có thể giám sát dòng, điện áp, tần số hoặc công suất.
Khả năng cảnh báo bằng trạng thái hiển thị
Một trong những đặc điểm tạo nên sự khác biệt của dòng APM là cách sử dụng màn hình như một thành phần cảnh báo.
Nếu chỉ có một con số, người vận hành phải biết chính xác giới hạn cho phép mới đánh giá được tình trạng. Nhưng khi trạng thái hiển thị được cấu hình theo các ngưỡng, việc nhận biết có thể nhanh hơn đáng kể.
Điều này hữu ích trong các nhà máy có nhiều thiết bị. Chỉ một thay đổi trực quan cũng có thể giúp kỹ thuật viên xác định khu vực cần kiểm tra trước.
Ứng dụng của Đồng hồ hiển thị Trumeter
Phạm vi sử dụng của Đồng hồ hiển thị Trumeter không giới hạn ở một ngành cụ thể. Thiết bị có thể được tích hợp trong:
Tủ điều khiển máy công nghiệp; hệ thống bơm và xử lý nước; máy đóng gói; dây chuyền sản xuất; máy dệt; thiết bị sản xuất dây và cáp; hệ thống HVAC; thiết bị điện; máy OEM; hệ thống năng lượng; hệ thống kiểm tra và thử nghiệm; máy gia công và nhiều ứng dụng tự động hóa khác.
Đối với nhà chế tạo máy, panel meter còn giúp tạo giao diện quan sát độc lập mà không cần xây dựng một hệ HMI phức tạp cho những thông số đơn giản.
Những thông số cần xác định khi chọn Đồng hồ hiển thị Trumeter
Không nên lựa chọn thiết bị chỉ dựa vào kích thước màn hình hoặc hình thức bên ngoài. Điều quan trọng đầu tiên là xác định đại lượng cần đo.
Sau đó cần làm rõ loại tín hiệu đầu vào, dải đo, nguồn cấp, yêu cầu ngõ ra, kích thước lắp bảng và điều kiện môi trường.
Nếu đồng hồ nhận tín hiệu từ transmitter, cần xác định transmitter xuất 4–20 mA hay điện áp. Nếu đo dòng thông qua CT, cần chọn phiên bản tương thích biến dòng. Nếu nhận xung từ encoder, cần xác định đặc tính xung và tần số.
Việc xác định đúng những thông số này giúp lựa chọn Đồng hồ hiển thị Trumeter chính xác hơn và hạn chế sai model khi đặt hàng.
Vì sao Trumeter phù hợp với nhà chế tạo máy?
OEM thường cần thiết bị có kích thước gọn, giao diện dễ quan sát và khả năng tích hợp linh hoạt. Trumeter phát triển nhiều sản phẩm theo đúng nhóm nhu cầu này.
Việc có nhiều phiên bản đo khác nhau trong cùng hệ sinh thái giúp nhà thiết kế duy trì phong cách đồng nhất trên bảng điều khiển. Một máy có thể cần hiển thị dòng điện, máy khác cần hiển thị nhiệt độ hoặc tốc độ nhưng vẫn sử dụng thiết bị cùng thương hiệu.
Đây là lợi thế đáng chú ý khi xây dựng một dòng máy công nghiệp có thiết kế tiêu chuẩn.
Lưu ý khi thay thế Đồng hồ hiển thị Trumeter
Khi thay đồng hồ cũ, model là thông tin quan trọng nhưng chưa phải dữ liệu duy nhất cần kiểm tra. Nên ghi nhận đầy đủ mã sản phẩm trên nhãn, điện áp nguồn, input, output, sơ đồ đấu dây và kích thước panel cut-out.
Đối với thiết bị đã hoạt động nhiều năm, một số series có thể được nâng cấp hoặc thay đổi. Trong trường hợp này, việc đối chiếu datasheet của model cũ với model mới sẽ an toàn hơn lựa chọn chỉ dựa trên hình dạng.
Đồng hồ hiển thị Trumeter cho hệ thống công nghiệp hiện đại
Giá trị của một panel meter không chỉ nằm ở việc “hiện con số”. Thiết bị phải giúp dữ liệu trở nên dễ hiểu và hữu ích với người vận hành.
Với APM, MAX Meter và các nền tảng hiển thị mới, Đồng hồ hiển thị Trumeter cho thấy cách một thiết bị đo truyền thống có thể phát triển thành giao diện giám sát trực quan hơn. Từ tủ điện đơn giản đến máy OEM, thiết bị có thể đóng vai trò là điểm kết nối giữa tín hiệu bên trong hệ thống và người đang vận hành máy.
Khi cần lựa chọn Đồng hồ hiển thị Trumeter, nên xác định rõ tín hiệu đầu vào, đại lượng đo, dải làm việc, nguồn cấp và chức năng đầu ra. Cách lựa chọn dựa trên ứng dụng sẽ giúp tìm đúng series và model thay vì chỉ dựa trên tên sản phẩm.
