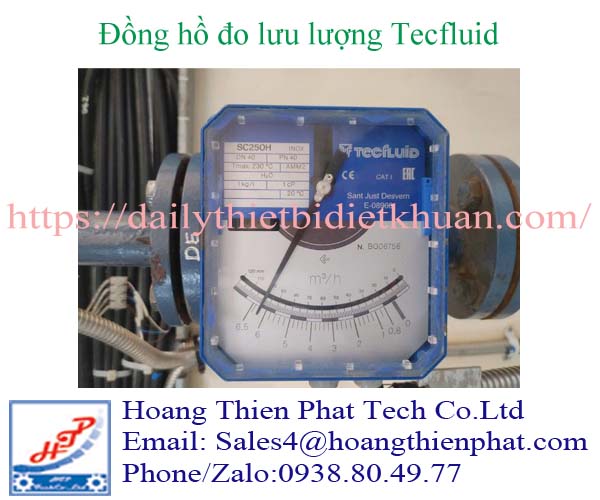

Đồng hồ đo lưu lượng Tecfluid SC250H cho đường ống nằm ngang

Đồng hồ đo lưu lượng Tecfluid SC250H là thiết bị đo theo nguyên lý diện tích biến thiên, được thiết kế để lắp trực tiếp trên đường ống nằm ngang. Thuộc dòng SC250 của Tecfluid, model SC250H đáp ứng nhu cầu theo dõi lưu lượng chất lỏng hoặc khí tại chỗ, đồng thời có thể bổ sung công tắc báo ngưỡng và bộ truyền tín hiệu theo cấu hình đặt hàng.

Điểm cần chú ý khi sử dụng Tecfluid SC250H là thang đo phải phù hợp với môi chất và điều kiện vận hành. Cùng một model nhưng khác kích thước đường ống, vật liệu, dải lưu lượng hoặc tín hiệu đầu ra sẽ tạo thành những cấu hình thiết bị khác nhau.

Đại lý Tecfluid tại Việt Nam

Tecfluid SC250H được thiết kế cho vị trí lắp đặt nào?

Trong hệ thống đường ống, vị trí có thể bố trí thiết bị đo không phải lúc nào cũng là đoạn ống đứng. Việc thay đổi tuyến ống để lắp một đồng hồ phao thông thường có thể làm phát sinh thêm phụ kiện, chi phí thi công và không gian bảo trì.

Đồng hồ đo lưu lượng Tecfluid SC250H giải quyết yêu cầu này bằng thiết kế dành cho đường ống nằm ngang. Thiết bị cho phép quan sát lưu lượng ngay trên tuyến ống, thuận tiện tại các cụm cấp nước, đường cấp khí, hệ thống tuần hoàn và các nhánh phân phối môi chất.

Chữ H trong model SC250H thể hiện phiên bản lắp ngang. Đây là đặc điểm cần kiểm tra khi thay thế thiết bị thuộc dòng SC250, bởi SC250, SC250H và SC250V có yêu cầu bố trí khác nhau.

Khi đặt hàng, cần xác nhận cả hướng dòng chảy và vị trí quan sát mặt đồng hồ để thiết bị phù hợp với tuyến ống thực tế.

Nguyên lý đo lưu lượng của Tecfluid SC250H

Đo theo diện tích biến thiên

Tecfluid SC250H sử dụng nguyên lý variable area, thường được gọi là nguyên lý đo lưu lượng dạng phao. Khi lưu chất đi qua bộ phận đo, lực tác động làm phần tử đo dịch chuyển. Vị trí cân bằng của phần tử này tương ứng với lưu lượng đi qua thiết bị.

Ở phiên bản lắp ngang, cơ cấu lò xo tham gia tạo lực cân bằng, giúp thiết bị hoạt động theo thiết kế dành cho đường ống nằm ngang. Khi lưu lượng thay đổi, vị trí phần tử đo thay đổi và được chuyển thành giá trị hiển thị trên thang đo.

Do đó, SC250H không thể được hiểu đơn giản là đồng hồ phao lắp đứng xoay sang phương ngang. Cấu tạo và hiệu chuẩn phải phù hợp với tư thế lắp đặt của model.

Truyền chuyển động bằng liên kết từ

Chuyển động của phần tử đo bên trong được truyền tới cơ cấu chỉ thị thông qua liên kết từ. Kim chỉ thị thể hiện giá trị lưu lượng trên mặt đồng hồ, giúp người vận hành kiểm tra trực tiếp tại vị trí lắp đặt.

Cách truyền này cho phép đọc lưu lượng mà không cần quan sát phao qua một ống thủy tinh trong suốt. Đây là đặc điểm hữu ích ở những hệ thống cần thân đo kín và cấu tạo chắc chắn.

Thang đo gắn với điều kiện hiệu chuẩn

Giá trị hiển thị của đồng hồ đo lưu lượng Tecfluid SC250H phụ thuộc vào môi chất được dùng để tính toán và hiệu chuẩn. Với chất lỏng, các yếu tố cần quan tâm gồm khối lượng riêng, độ nhớt và nhiệt độ. Với khí, áp suất và nhiệt độ vận hành ảnh hưởng đáng kể đến kết quả đo.

Vì vậy, thiết bị hiệu chuẩn cho nước không nên được mặc định dùng để đọc trực tiếp lưu lượng của dầu hoặc hóa chất khác. Tương tự, thang đo khí cần được xác nhận rõ điều kiện quy đổi và đơn vị sử dụng.

Cấu tạo đồng hồ đo lưu lượng Tecfluid SC250H

Thân đo và kết nối đường ống

Thân đo là bộ phận tiếp xúc trực tiếp với lưu chất, chứa cơ cấu đo và kết nối với hệ thống đường ống. Vật liệu phải được chọn theo tính chất môi chất, nhiệt độ và áp suất làm việc.

Dòng SC250 có các lựa chọn vật liệu như inox 316L, Hastelloy C, titanium và các cấu hình sử dụng PVC, PP hoặc PTFE. Khả năng cung cấp từng vật liệu cho SC250H cần được xác nhận theo kích thước và điều kiện đặt hàng cụ thể.

Phần tử đo và cơ cấu lò xo

Phần tử đo dịch chuyển dưới tác động của dòng lưu chất. Cơ cấu lò xo tạo lực cân bằng phù hợp với phiên bản lắp ngang và tham gia xác định đặc tính đo của thiết bị.

Dải đo không chỉ phụ thuộc vào DN mà còn liên quan đến cấu hình phần tử đo, lò xo và đặc tính môi chất. Hai đồng hồ cùng kích thước kết nối vẫn có thể có thang đo khác nhau.

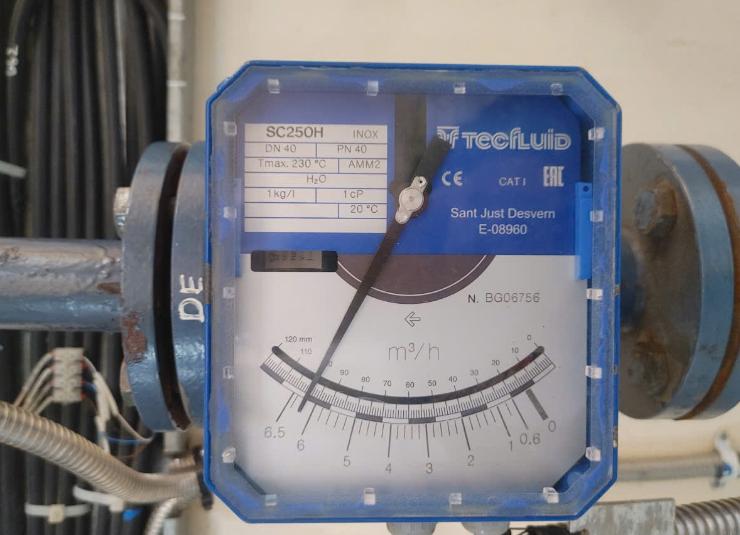

Bộ chỉ thị tại chỗ

Bộ chỉ thị gồm cơ cấu liên kết từ, kim và mặt chia thang. Người vận hành có thể theo dõi lưu lượng tại thiết bị để kiểm tra tình trạng cấp môi chất hoặc điều chỉnh van trong hệ thống.

Vỏ bộ chỉ thị tiêu chuẩn của dòng SC250 sử dụng nhôm. Các lựa chọn khác như inox 316L hoặc PP được cung cấp theo yêu cầu, tùy cấu hình.

Phụ kiện giám sát và truyền tín hiệu

Ngoài chức năng hiển thị tại chỗ, Tecfluid SC250H có thể được bổ sung công tắc giới hạn hoặc bộ truyền tín hiệu điện tử. Những phụ kiện này phục vụ nhu cầu cảnh báo và đưa dữ liệu về hệ thống điều khiển.

Cần phân biệt rõ phiên bản chỉ thị cơ với phiên bản có transmitter. Mã SC250H riêng lẻ chưa xác nhận thiết bị đã có tín hiệu 4–20 mA.

Thông tin kỹ thuật cần biết trước khi đặt hàng

Dải đo, áp suất cho phép và giới hạn nhiệt độ phải được xác nhận cho từng cấu hình SC250H. Không nên lấy toàn bộ dải lưu lượng của dòng SC250 để áp dụng cho mọi kích thước của phiên bản lắp ngang.

Tổn thất áp suất cũng là thông số cần kiểm tra, đặc biệt khi đồng hồ được lắp trên đường cấp có áp suất thấp hoặc hệ thống có yêu cầu lưu lượng ổn định.

Hiển thị tại chỗ, báo ngưỡng và tín hiệu 4–20 mA

Theo dõi lưu lượng trực tiếp

Với cấu hình chỉ thị cơ, người vận hành đọc giá trị ngay trên mặt đồng hồ. Cơ cấu đo và chỉ thị cơ không cần nguồn điện để thực hiện chức năng này.

Cấu hình phù hợp tại những điểm cần kiểm tra lưu lượng thường xuyên nhưng chưa cần đưa dữ liệu về PLC hoặc phòng điều khiển.

Cảnh báo lưu lượng thấp hoặc cao

Công tắc giới hạn tùy chọn giúp phát hiện khi lưu lượng vượt qua điểm cài đặt. Ví dụ, tín hiệu lưu lượng thấp có thể dùng để cảnh báo đường nước làm mát cấp không đủ hoặc đường cấp khí bị gián đoạn.

Cần chọn loại công tắc, số điểm cảnh báo và đặc tính điện phù hợp với mạch điều khiển. Chức năng cảnh báo chỉ có khi thiết bị được trang bị phụ kiện tương ứng.

Kết nối với PLC, DCS hoặc hệ thống giám sát

Phiên bản có bộ truyền tín hiệu 4–20 mA cho phép đưa giá trị lưu lượng về bộ điều khiển hoặc thiết bị ghi dữ liệu. HART có thể được yêu cầu khi cần chức năng giao tiếp phù hợp với hệ thống.

Khi lựa chọn transmitter, cần xác nhận nguồn cấp, sơ đồ đấu dây, dải tín hiệu và yêu cầu sử dụng trong khu vực thông thường hay khu vực nguy hiểm.

Những vị trí có thể sử dụng Tecfluid SC250H

Đường nước làm mát và nước tuần hoàn

Đồng hồ đo lưu lượng Tecfluid SC250H có thể được bố trí trên nhánh nước làm mát để theo dõi lượng nước cấp tới máy hoặc bộ trao đổi nhiệt. Chỉ thị tại chỗ hỗ trợ kiểm tra nhanh khi hiệu quả làm mát thay đổi.

Nếu cần giám sát liên tục, cấu hình có tín hiệu điện giúp hệ thống điều khiển theo dõi lưu lượng và phát cảnh báo theo điều kiện thiết kế.

Đường cấp khí

Với cấu hình và thang đo phù hợp, SC250H có thể dùng cho đường khí. Khi đặt hàng, cần cung cấp loại khí, áp suất, nhiệt độ và lưu lượng yêu cầu.

Đơn vị lưu lượng thực tế và lưu lượng quy đổi về điều kiện chuẩn phải được phân biệt rõ để tránh đọc sai hoặc chọn sai thang đo.

Đường cấp hóa chất và chất lỏng công nghệ

Thiết bị có thể được xem xét cho các đường cấp chất lỏng công nghệ khi vật liệu tiếp xúc tương thích với môi chất. Thông tin về tên hóa chất, nồng độ, nhiệt độ và độ nhớt là cơ sở để lựa chọn.

Môi chất có hạt rắn, cặn hoặc xu hướng kết tinh cần được đánh giá riêng vì có thể ảnh hưởng đến chuyển động của phần tử đo.

Cách xác định cấu hình SC250H phù hợp

Trước tiên, cần xác định lưu lượng vận hành bình thường và khoảng dao động của hệ thống. Chọn thang đo quá lớn sẽ khiến vùng thường dùng nằm gần đầu thang, gây khó quan sát.

Tiếp theo là kiểm tra môi chất và điều kiện làm việc. Với chất lỏng, nên cung cấp khối lượng riêng và độ nhớt nếu có. Với khí, cần nêu áp suất vận hành là áp suất dư hay áp suất tuyệt đối, đồng thời xác định nhiệt độ làm việc.

Kích thước DN phải đi cùng tiêu chuẩn kết nối. Một thiết bị DN25 mặt bích không tương đương với phiên bản ren 1 inch về cách lắp đặt. Với mặt bích, cần xác nhận tiêu chuẩn và cấp áp suất.

Cuối cùng, cần xác định chức năng sử dụng: chỉ đọc tại chỗ, báo lưu lượng thấp, báo lưu lượng cao hay truyền tín hiệu liên tục. Những yêu cầu này ảnh hưởng trực tiếp đến cấu hình và giá thiết bị.

Lưu ý khi lắp đặt và vận hành

Lắp Tecfluid SC250H theo đúng phương ngang và chiều dòng chảy được chỉ định trên thiết bị. Tuyến ống cần được đỡ phù hợp để hạn chế lực tác động lên thân đồng hồ.

Trước khi đưa vào vận hành, cần làm sạch đường ống để hạn chế mạt kim loại, cặn và vật lạ đi vào cơ cấu đo. Khi cấp lưu chất, mở van từ từ để tránh thay đổi lưu lượng đột ngột.

Nếu kim dao động bất thường, cần kiểm tra sự ổn định của dòng cấp, rung đường ống, tình trạng hai pha của môi chất và điều kiện vận hành so với thông tin hiệu chuẩn.

Việc kiểm tra hoặc tháo thiết bị phải được thực hiện sau khi hệ thống đã được cô lập và xả áp. Đối với phiên bản có transmitter hoặc công tắc báo ngưỡng, cần đối chiếu sơ đồ đấu dây của đúng phụ kiện được trang bị.

Thông tin cần cung cấp để báo giá Tecfluid SC250H

Để xác định đúng đồng hồ đo lưu lượng Tecfluid SC250H, yêu cầu báo giá nên có kích thước DN, kiểu kết nối, dải đo, môi chất, nhiệt độ, áp suất và vật liệu mong muốn. Nếu cần tín hiệu điện, ghi rõ 4–20 mA, HART hoặc công tắc báo ngưỡng.

Với thiết bị thay thế, ảnh tem, mặt thang đo và ảnh tổng thể vị trí lắp đặt giúp đối chiếu cấu hình. Model SC250H xác định phiên bản lắp ngang nhưng chưa thể hiện đầy đủ các thông số cần thiết để chọn đúng thiết bị.
