Đồng hồ đo lưu lượng dạng phao Tecfluid 6001 Fe cho giám sát dòng cấp tại chỗ

Theo dõi lưu lượng giúp người vận hành biết đường ống đang cấp đủ môi chất hay xuất hiện thay đổi trong quá trình chạy máy. Đồng hồ đo lưu lượng dạng phao Tecfluid 6001 Fe thể hiện lưu lượng thông qua vị trí phao trên thang chia, giúp kiểm tra trực tiếp tại vị trí lắp đặt.

Với thiết bị có tem model 6001/Fe, những thông số đã xác định gồm kết nối ren NPT 1½ inch, cấp áp suất PN8 và nhiệt độ tối đa 80°C. Dải đo và môi chất hiệu chuẩn được xác định theo cấu hình cụ thể, cần đối chiếu trên thang chia và hồ sơ thiết bị.

Đồng hồ đo lưu lượng Tecfluid dạng đứng

 Đặc điểm cấu tạo & Nguyên lý hoạt động

Nguyên lý phao đo (Variable Area): Lưu chất đi từ dưới lên đẩy phao bên trong ống thủy tinh vát côn. Vị trí cân bằng của phao tương ứng với lưu lượng tức thời được khắc sẵn trên vạch chia của ống thủy tinh.

Ống đo thủy tinh Borosilicate: Có độ bền cơ học cao, chịu nhiệt tốt và độ trong suốt cao giúp quan sát lưu chất trực tiếp.

Vỏ bảo vệ an toàn: Mặt trước và sau ống đo được bọc nhựa kẹp trong suốt (Polycarbonate) chịu lực, chống tia UV giúp bảo vệ người vận hành nếu xảy ra sự cố vỡ ống.

Khung vỏ: Khung bảo vệ bằng thép mạ sơn tĩnh điện chống va đập.

Quan sát dòng chảy qua vị trí phao

Khi kiểm tra một đường cấp, việc biết có dòng chảy chưa đủ để đánh giá hệ thống đang vận hành đúng yêu cầu. Lưu lượng quá thấp có thể khiến lượng môi chất cấp không đạt mức cần thiết; lưu lượng quá cao có thể làm thay đổi chế độ vận hành hoặc tăng mức tiêu thụ.

Đồng hồ đo lưu lượng dạng phao Tecfluid 6001 Fe hỗ trợ quan sát giá trị lưu lượng tại chỗ. Người vận hành đối chiếu vị trí phao với thang đo để kiểm tra dòng cấp, đồng thời theo dõi sự thay đổi khi điều chỉnh van hoặc thay đổi chế độ hoạt động.

Cách hiển thị này thuận tiện tại các vị trí kiểm tra thường xuyên. Thay vì chỉ dựa vào trạng thái đóng mở của van, người sử dụng có thêm thông tin về lượng lưu chất thực tế đang đi qua thiết bị.

Phao dịch chuyển theo sự thay đổi lưu lượng

Nguyên lý cơ bản của lưu lượng kế dạng phao dựa trên sự cân bằng lực tác động lên phần tử đo. Dòng lưu chất làm phao dịch chuyển trong ống đo. Khi đạt trạng thái cân bằng, vị trí phao tương ứng với một giá trị trên thang chia.

Ở cấu tạo dạng phao thông dụng, diện tích thông dòng thay đổi theo vị trí phao. Khi lưu lượng tăng, phao dịch chuyển tới vùng có diện tích thông dòng lớn hơn. Khi lưu lượng giảm, phao trở về vị trí thấp hơn.

Nhờ nguyên lý này, đồng hồ đo lưu lượng dạng phao Tecfluid 6001 Fe giúp thể hiện sự thay đổi dòng cấp một cách trực quan. Tuy nhiên, vị trí đọc chính xác phải được xác định theo hình dạng phao và hướng dẫn của thiết bị.

Những thông số xác định cấu hình Tecfluid 6001 Fe

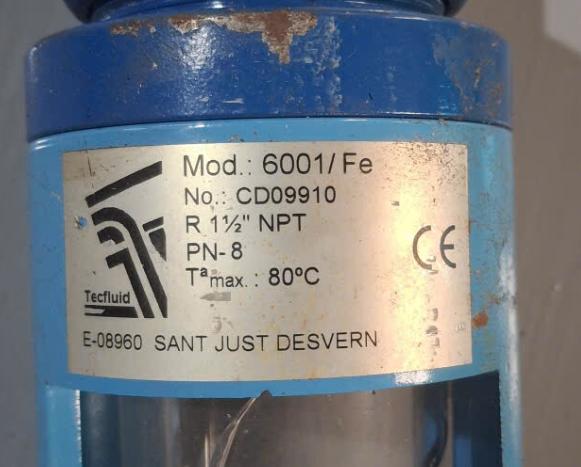

Thông tin trên tem giúp nhận diện thiết bị và kiểm tra điều kiện sử dụng. Đối với Tecfluid 6001 Fe, cần giữ nguyên cách ghi model 6001/Fe khi trao đổi kỹ thuật hoặc yêu cầu báo giá.

Bảng trên phản ánh thông tin của chiếc đồng hồ đã được nhận diện. Không nên sử dụng các thông số này để mặc định toàn bộ thiết bị mang tên Tecfluid 6001 Fe đều có cùng kết nối, thang đo hoặc giới hạn vận hành.

Ren NPT 1½ inch và yêu cầu lắp vừa đường ống

Kết nối ren NPT 1½ inch là thông tin quan trọng khi chuẩn bị phụ kiện hoặc thay thế đồng hồ. Cần kiểm tra đúng chuẩn ren, kiểu đầu nối và khoảng cách lắp giữa hai đầu đường ống.

Một phụ kiện có kích thước danh nghĩa gần tương đương chưa chắc phù hợp. Ren NPT và BSP khác nhau về đặc điểm kỹ thuật, vì vậy không nên lắp ghép chỉ dựa trên đường kính quan sát bên ngoài.

Khi thay đồng hồ đo lưu lượng dạng phao Tecfluid 6001 Fe, việc đối chiếu kết nối ngay từ đầu giúp hạn chế phát sinh bộ chuyển đổi hoặc điều chỉnh tuyến ống.

PN8 và nhiệt độ tối đa 80°C

Tem thiết bị ghi cấp áp suất PN8 và nhiệt độ tối đa 80°C. Hai thông số này cần được kiểm tra cùng điều kiện vận hành thực tế.

Áp suất cho phép phụ thuộc vào thiết kế, vật liệu và nhiệt độ. Không nên coi cấp áp suất danh nghĩa là mức áp suất được phép duy trì trong mọi điều kiện. Với thiết bị đã sử dụng lâu, tình trạng ống đo, đầu nối và chi tiết làm kín cũng cần được kiểm tra.

Nhiệt độ đánh giá phải bao gồm cả giai đoạn chạy máy và vệ sinh hệ thống. Nếu nhiệt độ tăng trong một số công đoạn, cần xác nhận đồng hồ có phù hợp với toàn bộ chu trình sử dụng hay không.

Đồng hồ đo lưu lượng  Tecfluid dạng nằm

Thang đo quyết định khả năng theo dõi lưu lượng

Một điểm cần làm rõ khi lựa chọn đồng hồ đo lưu lượng dạng phao Tecfluid 6001 Fe là dải lưu lượng. Model và kích thước ren không đủ để xác định thang đo.

Thang quá lớn khiến lưu lượng thường dùng nằm gần đáy, khó quan sát sự thay đổi. Thang quá nhỏ có thể khiến phao thường xuyên hoạt động sát giới hạn trên. Vì vậy, cần xác định lưu lượng thấp nhất, lưu lượng bình thường và lưu lượng lớn nhất của hệ thống.

Đơn vị trên thang cũng phải được đọc chính xác. Lít/giờ, lít/phút và mét khối/giờ có giá trị quy đổi khác nhau. Khi thay thế thiết bị, ghi đúng đơn vị giúp tránh chọn sai cấu hình dù con số trên thang trông tương tự.

Môi chất ảnh hưởng đến giá trị hiển thị

Lưu lượng kế dạng phao được hiệu chuẩn theo đặc tính của môi chất. Khối lượng riêng và độ nhớt ảnh hưởng đến lực tác động lên phao, từ đó ảnh hưởng đến giá trị đọc.

Do đó, một đồng hồ đo lưu lượng dạng phao Tecfluid 6001 Fe có thang dành cho nước không nên được mặc định sử dụng trực tiếp cho dầu hoặc hóa chất khác. Cần kiểm tra khả năng hiệu chỉnh hoặc lựa chọn thang phù hợp.

Đối với khí, áp suất và nhiệt độ là những dữ liệu cần xác nhận. Đồng thời, phải phân biệt lưu lượng ở điều kiện vận hành với lưu lượng quy đổi về điều kiện chuẩn.

Từ bộ phận đo đến chất lượng quan sát

Khả năng sử dụng của lưu lượng kế phụ thuộc vào cả cơ cấu đo và tình trạng bề mặt quan sát. Một thang chia rõ nhưng phao bị kẹt sẽ không cho thông tin đáng tin cậy. Ngược lại, phao chuyển động bình thường nhưng ống bị đục hoặc bám cặn sẽ khiến việc đọc khó khăn.

Ống đo và mặt thang chia

Ống đo tạo không gian chuyển động cho phao và cho phép người sử dụng quan sát phần tử đo. Thang chia phải rõ, đủ ánh sáng và nằm trong tầm nhìn thuận tiện.

Với Tecfluid 6001 Fe, ảnh tem chưa xác nhận vật liệu ống đo hoặc kích thước tổng thể. Những đặc điểm này cần được đối chiếu từ ảnh toàn bộ thiết bị hoặc tài liệu kỹ thuật của đúng cấu hình.

Phao và chi tiết tiếp xúc môi chất

Hình dạng, khối lượng và vật liệu phao tham gia quyết định đặc tính đo. Khi thay phụ tùng, cần chọn đúng phao tương ứng với ống và thang chia.

Đối với hóa chất, phải kiểm tra toàn bộ vật liệu tiếp xúc, gồm phao, đầu nối và chi tiết làm kín. Không nên chỉ dựa vào vật liệu bên ngoài hoặc tự diễn giải ký hiệu “Fe” để kết luận khả năng chịu ăn mòn.

Kiểm tra Tecfluid 6001 Fe trong quá trình vận hành

Khi đọc đồng hồ đo lưu lượng dạng phao Tecfluid 6001 Fe, nên đặt mắt ngang tầm phao để hạn chế sai lệch do góc nhìn. Điểm đọc trên phao cần tuân theo hướng dẫn của cấu hình thực tế, bởi mỗi hình dạng phao có thể có quy định khác nhau.

Phao dao động có thể liên quan đến dòng cấp không ổn định, bọt khí hoặc thay đổi áp suất. Phao không dịch chuyển dù có dòng chảy có thể liên quan đến cặn bám hoặc hiện tượng kẹt. Cần kiểm tra nguyên nhân trước khi kết luận đồng hồ hỏng.

Trong quá trình cấp lưu chất, nên thao tác van từ từ để hạn chế thay đổi đột ngột. Khi cần tháo hoặc vệ sinh thiết bị, hệ thống phải được cô lập và xả áp trước khi thực hiện.

Đối chiếu đúng thiết bị khi cần thay thế

Để thay đồng hồ đo lưu lượng dạng phao Tecfluid 6001 Fe, cần kiểm tra đồng thời model, thang đo, môi chất, kết nối và kích thước lắp đặt. Thiết bị thay thế phải đáp ứng cả yêu cầu cơ khí lẫn đặc tính đo.

Ảnh rõ thang chia giúp xác định dải lưu lượng và đơn vị. Ảnh toàn bộ đồng hồ giúp kiểm tra đầu nối, bố trí lắp và các phụ kiện hiện hữu. Số serial hỗ trợ truy xuất cấu hình khi làm việc với nhà sản xuất.

Với đồng hồ đo lưu lượng dạng phao Tecfluid 6001 Fe, lựa chọn đúng thang và điều kiện hiệu chuẩn là cơ sở để giá trị hiển thị có ý nghĩa trong vận hành. Đây cũng là thông tin cần ưu tiên bên cạnh thông số ren NPT 1½ inch, PN8 và nhiệt độ tối đa 80°C của thiết bị đã nhận diện.

Bảng so sánh vật liệu trong dòng Tecfluid 6001

Mã vật liệu	Vật liệu phần tiếp xúc (Wetted Parts)	Ứng dụng phù hợp
Tecfluid 6001 Fe	Thép mạ sơn phủ tĩnh điện (Coated Steel)	Nước sạch, dầu bôi trơn, khí nén, gas, môi trường không ăn mòn.
Tecfluid 6001 SS	Thép không gỉ AISI 316L (EN 1.4404)	Nước thải, hóa chất nhẹ, môi trường công nghiệp thực phẩm.
Tecfluid 6001 PVC/PP/PTFE	Nhựa PVC, PP, hoặc PTFE	Dùng chuyên cho hóa chất ăn mòn mạnh, axit, bazơ.
