Bộ truyền động AHP Merkle – Kiểm soát chuyển động và lực cho máy công nghiệp

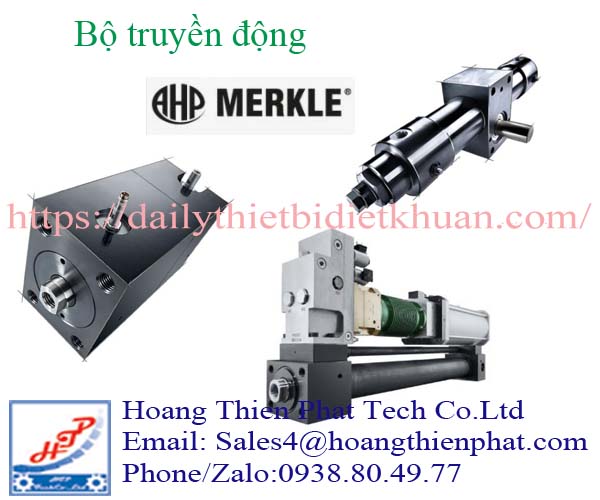

Bộ truyền động AHP Merkle phục vụ các thao tác đẩy, kéo, ép, kẹp và định vị trong máy công nghiệp. Danh mục của hãng bao gồm xi lanh thủy lực AHP Merkle , cụm đẩy và bộ truyền động tuyến tính điện thủy lực E-AHP. Mỗi nhóm có cách tích hợp và điều khiển riêng, phù hợp với yêu cầu tải, hành trình và chu kỳ vận hành của từng cơ cấu máy

Đối với người thiết kế và vận hành, lựa chọn bộ truyền động không chỉ dừng ở lực đẩy danh định. Khả năng dẫn hướng, điều chỉnh tốc độ, kiểm soát lực và kết nối với hệ thống điều khiển đều ảnh hưởng đến hiệu quả sử dụng. Hiểu đúng các nhóm bộ truyền động AHP Merkle giúp xác định thiết bị phù hợp ngay từ giai đoạn thiết kế hoặc thay thế.

Bộ truyền động AHP Merkle trong chu trình làm việc của máy

Một chu trình công nghiệp thường gồm nhiều giai đoạn: tiếp cận chi tiết, thực hiện thao tác có tải, giữ vị trí và trở về điểm ban đầu. Mỗi giai đoạn có thể yêu cầu tốc độ và lực khác nhau. Vì vậy, cơ cấu truyền động cần được lựa chọn theo toàn bộ chu trình, thay vì chỉ xét một thời điểm tạo lực lớn nhất.

Bộ truyền động thủy lực AHP Merkle có thể đảm nhiệm chuyển động tuyến tính trong những cơ cấu cần lực đẩy hoặc kéo. Với các ứng dụng yêu cầu điều khiển đồng thời vị trí và lực, dòng E-AHP mở rộng khả năng tích hợp thông qua cấu trúc điện thủy lực và điều khiển động cơ. Hãng giới thiệu E-AHP basic cho các thao tác đột, uốn, cắt và ép.

Chuyển động tiếp cận và thao tác có tải

Khi cơ cấu tiến đến chi tiết, mục tiêu thường là rút ngắn thời gian di chuyển nhưng vẫn bảo đảm khả năng giảm tốc. Sau khi tiếp xúc, yêu cầu chuyển sang kiểm soát lực hoặc tốc độ làm việc. Nếu hai giai đoạn này không được phối hợp phù hợp, máy có thể xuất hiện va đập hoặc tạo lực vượt mức cần thiết.

Khi lựa chọn bộ truyền động AHP Merkle, cần xác định vị trí bắt đầu chịu tải và đặc tính của tải. Thao tác ép lắp, kéo lõi khuôn và đẩy sản phẩm có thể cùng sử dụng chuyển động tuyến tính nhưng yêu cầu điều khiển khác nhau. Những dữ liệu này là cơ sở để chọn loại xi lanh, mạch thủy lực hoặc cấu hình E-AHP.

Các nhóm bộ truyền động AHP Merkle

Xi lanh thủy lực cho hệ thống cấp dầu của máy

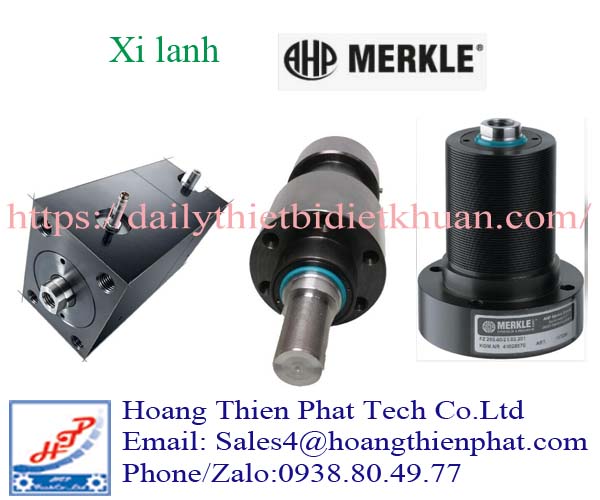

Xi lanh thủy lực AHP Merkle sử dụng nguồn dầu có áp suất từ hệ thống máy để tạo chuyển động. Nhóm sản phẩm này có nhiều kiểu kết cấu, bao gồm xi lanh dạng khối, xi lanh tiêu chuẩn DIN/ISO và các phiên bản có chức năng nhận biết vị trí. Dòng dạng khối còn có lựa chọn hành trình dài và cần piston chống xoay.

Với máy đã có bộ nguồn thủy lực, việc lựa chọn xi lanh cần tính đến áp suất và lưu lượng sẵn có. Đường kính piston ảnh hưởng đến lực, trong khi hành trình quyết định khoảng dịch chuyển. Kiểu gá và vị trí cổng dầu phải phù hợp với không gian lắp đặt để thuận tiện cho kết nối và bảo trì.

Cụm đẩy và xi lanh có dẫn hướng ngoài

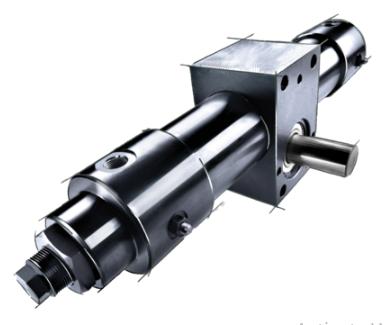

Danh mục CAD của hãng bao gồm Push Unit và Hydraulic Cylinder with External Guide. Đây là các nhóm cần xem xét khi thiết kế cơ cấu truyền động có yêu cầu về bố trí cụm đẩy hoặc dẫn hướng bên ngoài. Chúng được liệt kê riêng trong hệ thống sản phẩm AHP Merkle.

Việc lựa chọn cơ cấu dẫn hướng phải dựa trên tải thực tế, đặc biệt khi điểm tác dụng lực lệch khỏi trục truyền động. Tải ngang và mô-men có thể làm tăng yêu cầu đối với kết cấu cơ khí. Do đó, cần kiểm tra bản vẽ và khả năng chịu tải của đúng cụm sản phẩm trước khi tích hợp vào máy.

Bộ truyền động điện thủy lực E-AHP

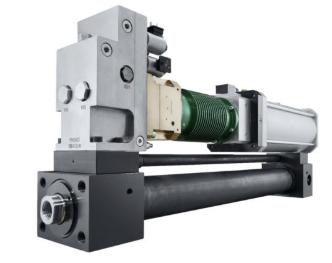

E-AHP là nhóm bộ truyền động tuyến tính điện thủy lực của AHP Merkle. Với E-AHP basic, hãng mô tả một cụm gồm xi lanh thủy lực và bộ động cơ–bơm, có thể điều khiển tương tự trục vít cơ điện. Động cơ servo được điều khiển thông qua bộ biến đổi tần số phù hợp.

Cấu trúc tích hợp này giúp bố trí nguồn tạo áp suất gần cơ cấu chấp hành và giảm nhu cầu sử dụng bộ nguồn thủy lực trung tâm cho trục đó. Khi đánh giá bộ truyền động AHP Merkle E-AHP, cần xác định cả yêu cầu cơ khí lẫn khả năng kết nối điện và điều khiển của máy.

 Bộ truyền động xoay thủy lực (Rotary Drive Unit - DA 100)

Bên cạnh truyền động tuyến tính, AHP Merkle cung cấp bộ truyền động xoay DA 100 sử dụng áp suất thủy lực để tạo ra chuyển động quay góc cố định.

Góc quay: Linh hoạt điều chỉnh từ 0° đến 720°.

Mô-men xoắn (Torque): Đạt tới 1.400 Nm.

Đường kính Piston: Từ Ø25 mm đến Ø100 mm.

Ứng dụng: Dùng để xoay/lật khuôn, lật chi tiết trong máy tự động hóa, định vị cốt khuôn hoặc các cơ cấu kẹp xoay.

Những dòng E-AHP cần tìm hiểu khi lựa chọn

Website chính hãng giới thiệu các dòng E-AHP basic, E-AHP prove, E-AHP lite và E-AHP performance. Đây là tên dòng sản phẩm; cấu hình đặt hàng cụ thể vẫn cần được xác định theo yêu cầu vận hành.

Các đặc điểm phải được đối chiếu theo tài liệu của từng dòng, tránh áp dụng thông số của một phiên bản cho toàn bộ danh mục.

Kiểm soát vị trí và lực với bộ truyền động AHP Merkle

Định vị theo yêu cầu của cơ cấu

Độ chính xác vị trí có vai trò quan trọng khi máy cần đưa dụng cụ hoặc chi tiết đến một điểm xác định. Tuy nhiên, cần phân biệt độ chính xác định vị, độ lặp lại và độ cứng của hệ thống. Khả năng làm việc của cụm máy còn phụ thuộc cảm biến, điều khiển, tải và kết cấu lắp đặt.

Đối với E-AHP basic, hãng công bố khả năng định vị dưới 5 µm cùng chức năng kiểm soát áp suất và lực chính xác cao. Đây là đặc tính được giới thiệu cho dòng sản phẩm và cần xác nhận điều kiện áp dụng khi chọn cấu hình thực tế.

Phối hợp lực đẩy và lực kéo

Lực của cơ cấu thủy lực phụ thuộc áp suất và diện tích tác dụng của piston. Với xi lanh một cần thông thường, lực đẩy và lực kéo có thể khác nhau do diện tích hữu ích ở hai phía không bằng nhau. Điều này cần được xét khi máy thực hiện cả thao tác tiến và lùi có tải.

Riêng E-AHP basic sử dụng cấu trúc xi lanh đồng bộ, được hãng mô tả có lực và tốc độ tiến–lùi tương đương. Đặc điểm này hỗ trợ những chu trình cần khả năng truyền động ở cả hai chiều. Việc tính toán vẫn phải dựa trên tải, tốc độ và cấu hình được lựa chọn.

Ứng dụng bộ truyền động AHP Merkle trong sản xuất

Máy ép, máy uốn và cơ cấu cắt

Bộ truyền động AHP Merkle có thể được xem xét cho các thao tác ép, uốn, đột và cắt theo phạm vi ứng dụng hãng giới thiệu. Những công việc này cần phối hợp chuyển động tiếp cận với giai đoạn tạo lực. Khả năng kiểm soát lực giúp thiết kế chu trình phù hợp với yêu cầu của chi tiết.

Khi thiết kế máy, cần tính cả lực lớn nhất, thời gian duy trì tải và số chu kỳ làm việc. Một cơ cấu tạo lực cao trong thời gian ngắn có yêu cầu khác với cơ cấu phải giữ lực lâu. Kết cấu khung máy, dụng cụ và điểm gá cũng phải đáp ứng lực phát sinh.

Thiết bị thao tác và vận chuyển tải

Hãng giới thiệu sản phẩm thủy lực cho các ứng dụng nâng, điều chỉnh, nghiêng và thao tác tải trong thiết bị vận chuyển. Đây là nhóm công việc cần xem đồng thời lực, vị trí và đặc tính chuyển động. E-AHP cũng được liệt kê trong danh mục ứng dụng này.

Đối với tải có khối lượng lớn, cần xác định trạng thái khi dừng hoặc mất nguồn và thiết kế chức năng giữ tải phù hợp. Không nên suy ra khả năng giữ tải chỉ từ lực đẩy danh định. Mạch điều khiển và kết cấu cơ khí phải được đánh giá như một hệ thống hoàn chỉnh.

Tiêu chí lựa chọn và tích hợp vào máy

Xác định tải, hành trình và chu kỳ

Thông tin đầu tiên cần có là lực đẩy, lực kéo, hành trình và tốc độ ở từng giai đoạn. Tiếp theo là số chu kỳ trong giờ, thời gian giữ tải và nhiệt độ môi trường. Bộ dữ liệu này giúp đánh giá khả năng đáp ứng của xi lanh thủy lực hoặc bộ truyền động điện thủy lực AHP Merkle.

Đối với ứng dụng thay thế, cần bổ sung mã thiết bị hiện tại và bản vẽ lắp đặt. Đối với thiết kế mới, nên xác định sớm khoảng không gian cho thân truyền động, đầu cần và dây hoặc đường dầu. Hãng cung cấp công cụ tính toán và cấu hình CAD để hỗ trợ lựa chọn sản phẩm.

Kiểm tra điều khiển và khả năng bảo trì

Với E-AHP, cần xác nhận bộ điều khiển, nguồn điện và cấu hình động cơ phù hợp. Hãng cho biết E-AHP basic hỗ trợ các nhà sản xuất điều khiển phổ biến như Siemens, Beckhoff, KEB, SEW và Schneider, nhưng khả năng tương thích cụ thể vẫn phải kiểm tra theo cấu hình.

Không gian bảo trì cũng cần được dự kiến từ đầu. Điểm kết nối, vị trí tháo lắp và khả năng tiếp cận bộ phận làm kín ảnh hưởng đến thời gian xử lý khi cần sửa chữa. Chọn đúng bộ truyền động AHP Merkle giúp việc vận hành và bảo dưỡng phù hợp với thiết kế tổng thể của máy.
