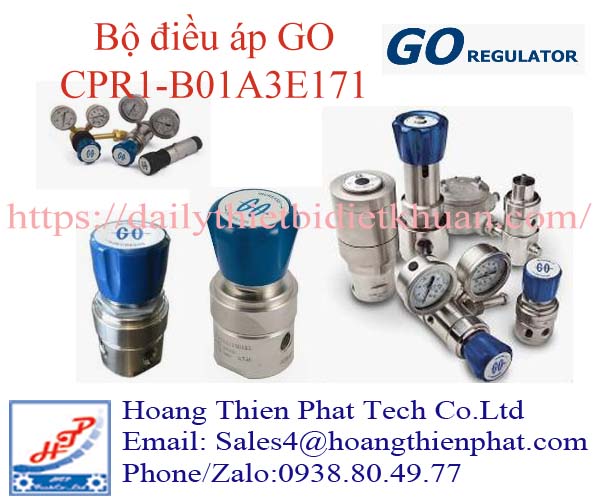

Bộ điều áp CPR1-B01A3E171 – Pressure Regulator cho môi chất lỏng, thân inox 316L

Bộ điều áp CPR1-B01A3E171 là thiết bị điều chỉnh áp suất dành cho hệ thống sử dụng môi chất lỏng. Sản phẩm thuộc Series CPR-1, có kết cấu thân bằng 316L Stainless Steel và dải áp suất đầu ra 0–50 psi.

Với cấu hình 3 cổng 1/8" FNPT, bộ điều áp CPR1-B01A3E171 phù hợp với các hệ thống yêu cầu kiểm soát áp suất ổn định. Thiết bị có thể được ứng dụng trong hệ thống phân tích, thiết bị công nghệ và đường ống chất lỏng.

Đại lý GO Regulator tại Việt Nam

Thông số kỹ thuật CPR1-B01A3E171

Theo thông tin thể hiện trên tài liệu kỹ thuật được cung cấp, Pressure Regulator CPR-1-B01A3E171 có cấu hình như sau:

CPR1-B01A3E171 kiểm soát áp suất chất lỏng

Điểm đáng chú ý của bộ điều áp CPR1-B01A3E171 là cấu hình được thiết kế cho môi chất lỏng. Thân van sử dụng inox 316L, thích hợp với những hệ thống cần độ bền và khả năng chống ăn mòn tốt.

Dải áp suất đầu ra của thiết bị nằm trong khoảng 0 đến 50 psi. Quy đổi tương đương khoảng 0–3,45 bar. Dải này phù hợp với nhiều đường ống điều khiển và hệ thống cấp chất lỏng áp suất thấp.

Cấu hình 3 cổng 1/8" FNPT

CPR1-B01A3E171 sử dụng kết nối ren trong 1/8" FNPT. Thiết bị có tổng cộng ba cổng, gồm một cổng vào và hai cổng ra.

Cấu hình này thuận tiện khi cần phân phối dòng chất lỏng sau khi điều chỉnh áp suất. Tuy nhiên, việc bố trí hai đầu ra cần thực hiện đúng sơ đồ của nhà sản xuất.

Thân inox 316L của CPR1-B01A3E171

Vật liệu thân 316L Stainless Steel là một ưu điểm quan trọng của thiết bị. Inox 316L có khả năng chống ăn mòn tốt trong nhiều điều kiện công nghiệp.

Đặc tính này giúp Pressure Regulator CPR1-B01A3E171 phù hợp với hệ thống yêu cầu độ sạch và độ bền cao. Việc lựa chọn thiết bị vẫn cần dựa trên khả năng tương thích với môi chất thực tế.

Seat Tefzel và O-ring Viton

Phần seat của CPR1-B01A3E171 sử dụng vật liệu Tefzel. Đây là vật liệu fluoropolymer thường được lựa chọn khi cần khả năng kháng hóa chất và độ ổn định cao.

Cấu hình diaphragm liên quan đến Tefzel, stainless steel và Viton. Khi sử dụng với hóa chất đặc biệt, người vận hành cần kiểm tra bảng tương thích vật liệu trước khi lắp đặt.

Flow Coefficient Cv 0.06

Hệ số lưu lượng của CPR-1-B01A3E171 được ghi là Cv 0.06. Đây là thông số quan trọng khi tính toán lưu lượng qua bộ điều áp.

Cv 0.06 cho thấy thiết bị hướng đến các hệ thống lưu lượng tương đối nhỏ. Vì vậy, CPR-1-B01A3E171 phù hợp hơn với đường ống điều khiển chính xác thay vì đường ống lưu lượng lớn.

Diaphragm tiêu chuẩn đến 170°F

Bộ điều áp sử dụng diaphragm loại Standard. Tài liệu cung cấp giới hạn nhiệt độ tối đa 170°F, tương đương khoảng 76,7°C.

Người dùng không nên chỉ dựa vào giới hạn nhiệt độ này để lựa chọn thiết bị. Áp suất, môi chất và vật liệu làm kín cũng cần được kiểm tra đồng thời.

Nguyên lý làm việc của bộ điều áp CPR1-B01A3E171

CPR1-B01A3E171 có nhiệm vụ giảm và kiểm soát áp suất phía sau regulator. Khi áp suất đầu vào thay đổi, cơ cấu điều áp tác động nhằm duy trì đầu ra trong phạm vi cài đặt.

Diaphragm đóng vai trò quan trọng trong quá trình cân bằng áp suất. Cơ cấu seat kiểm soát lượng chất lỏng đi qua thiết bị theo trạng thái điều chỉnh.

Khi nhu cầu lưu lượng phía sau thay đổi, bộ điều áp sẽ phản ứng tương ứng. Nhờ đó, áp suất đầu ra được kiểm soát tốt hơn so với đường ống không sử dụng regulator.

Ứng dụng của CPR1-B01A3E171

Với thân inox 316L và dải điều chỉnh 0–50 psi, CPR1-B01A3E171 có thể được xem xét cho nhiều hệ thống chất lỏng. Điển hình là thiết bị phân tích, skid công nghệ và hệ thống cấp chất lỏng.

Thiết bị cũng phù hợp với những vị trí cần kết nối nhỏ 1/8" FNPT. Hệ số Cv 0.06 đặc biệt phù hợp với các nhánh lưu lượng thấp cần kiểm soát áp suất.

Ứng dụng trong hệ thống phân tích và định lượng

Các hệ thống phân tích thường yêu cầu áp suất đầu vào tương đối ổn định. Bộ điều áp CPR1-B01A3E171 có thể đảm nhiệm chức năng giảm áp trước thiết bị phía sau.

Trong hệ thống định lượng, áp suất cũng ảnh hưởng đến tính ổn định của quá trình. Việc sử dụng regulator phù hợp giúp kiểm soát điều kiện vận hành tốt hơn.

Ứng dụng trong ngành hóa chất

Thân 316L Stainless Steel, Tefzel và Viton tạo nên cấu hình vật liệu đáng chú ý. Vì vậy, model này có thể được xem xét cho một số hệ thống chất lỏng hóa chất.

Tuy nhiên, khả năng tương thích phụ thuộc vào từng hóa chất, nồng độ và nhiệt độ. Cần kiểm tra compatibility chart trước khi xác nhận sử dụng.

CPR1-B01A3E171 cho hệ thống điều áp lưu lượng nhỏ

Pressure Regulator CPR1-B01A3E171 nổi bật với thân inox 316L và kết nối 1/8" FNPT. Model có dải đầu ra 0–50 psi cùng hệ số lưu lượng Cv 0.06.

Sự kết hợp giữa Tefzel, Viton và inox giúp thiết bị đáp ứng nhiều môi trường chất lỏng công nghiệp. Đây là model đáng cân nhắc cho hệ thống cần regulator nhỏ gọn và kiểm soát áp suất thấp.

Các linh kiện nằm trong bộ Repair Kit

Bộ phụ kiện đại tu / sửa chữa cho dòng CPR1 Series thông thường sẽ bao gồm các chi tiết tiêu hao (Soft Goods):

Đế van (Seat): Vật liệu Tefzel® (Mã ký hiệu A).

Màng van (Diaphragm) & O-ring làm kín: Tefzel® ring / Stainless Steel / Viton® (Mã ký hiệu 7).

Vòng đệm lót màng (Diaphragm Slip Ring): Vật liệu Nylon (Mã ký hiệu 1).

Bộ lọc lối vào (Inlet Filter): Lưới lọc 40 micron.

Poppet / Stem & Spring: Cụm ti van và lò xo phụ trợ (nếu chọn option đi kèm).

Lưu ý quan trọng khi thay thế & bảo dưỡng

Vật liệu Tefzel (Seat A): Do seat làm bằng Tefzel®, lực xiết vừa phải khi lắp đặt để tránh làm biến dạng bề mặt làm kín của seat mới.

Nhiệt độ làm việc: Giới hạn nhiệt độ tối đa của bộ kit này là 150°F (~66°C) do đặc tính của seat Tefzel® và vòng slip ring Nylon (170°F / 77°C).

Vệ sinh khoang van: Trước khi lắp kit mới, cần vệ sinh khoang màng (cavity) bằng dung dịch làm sạch chuyên dụng để đảm bảo độ nhám bề mặt < 25 Ra không bị trầy xước hay bám cặn bẩn
