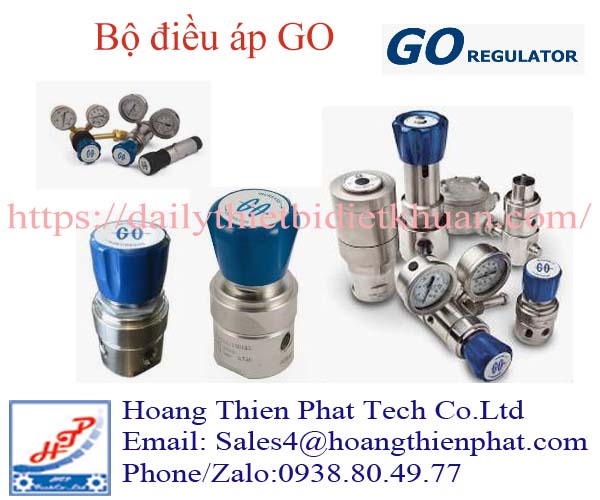

Bộ điều áp GO PR1-1A11A3J311 – Pressure Reducing Regulator inox 316L

GO PR1-1A11A3J311 là bộ điều áp giảm áp thuộc dòng PR-1 Series của GO Regulator. Thiết bị được phát triển cho các hệ thống khí và chất lỏng có yêu cầu kiểm soát áp suất ổn định.

Bộ điều áp GO PR1-1A11A3J311 sử dụng thân bằng thép không gỉ 316L. Cấu hình này phù hợp với hệ thống phân tích, đường khí công nghệ và thiết bị đo lường. Dòng PR-1 cũng được sử dụng trong các hệ thống lấy mẫu và xử lý khí bán dẫn.

Thông số kỹ thuật GO PR1-1A11A3J311

Theo bảng cấu hình PR-1 của nhà sản xuất, mã PR1-1A11A3J311 thể hiện các đặc tính sau:

Thông số	GO PR1-1A11A3J311
Hãng	GO Regulator
Series	PR-1
Loại	Adjustable Pressure Reducing Regulator
Vật liệu thân	316L Stainless Steel
Cấu hình cổng	Standard
Kết nối công nghệ	1/4" FNPT
Gauge port	1/4" FNPT
Độ hoàn thiện khoang màng	< 25 Ra
Seat	Tefzel®
Flow coefficient	Cv = 0.06
Dải áp suất đầu ra	0–500 psig
Tương đương	khoảng 0–34,5 bar
Kiểu diaphragm	Self-relieving
Diaphragm facing	PTFE
Diaphragm backing	Metal
Cap assembly	Standard, stainless steel
Khối lượng dòng PR-1	khoảng 0,86 kg

Giải mã GO PR1-1A11A3J311

Điểm quan trọng khi mua GO PR1-1A11A3J311 là phải kiểm tra đầy đủ chuỗi mã. PR1 chỉ thể hiện dòng sản phẩm, còn những ký tự phía sau xác định cấu hình thực tế.

PR1 – 1 – A – 1 – 1 – A – 3 – J – 3 – 1 – 1

Trong đó, PR1 xác định dòng bộ giảm áp PR-1. Ký tự 1 đầu tiên xác định thân 316L stainless steel. Cấu hình này đi cùng diaphragm bằng stainless steel theo bảng lựa chọn của hãng.

Ký tự A tiếp theo thể hiện cấu hình cổng tiêu chuẩn. Số 1 tiếp theo chỉ kết nối 1/4" FNPT, cùng gauge port 1/4" FNPT. Số 1 kế tiếp xác định độ hoàn thiện khoang diaphragm dưới 25 Ra.

Ký tự A trong phần seat tương ứng vật liệu Tefzel®. Số 3 xác định hệ số lưu lượng tiêu chuẩn Cv 0.06. Đây cũng là Cv tiêu chuẩn được GO công bố cho PR-1 Series.

Đáng chú ý nhất là ký tự J. Với PR-1 Series, J tương ứng dải áp suất đầu ra 0–500 psig. Giá trị này tương đương khoảng 0–34,5 bar.

Số 3 phía sau J xác định cấu hình self-relieving. Phần 1 tiếp theo tương ứng diaphragm PTFE với metal backing. Ký tự 1 cuối cùng xác định cap assembly tiêu chuẩn bằng stainless steel.

GO PR1-1A11A3J311 hoạt động như thế nào?

GO PR1-1A11A3J311 là một pressure reducing regulator. Nhiệm vụ chính là nhận áp suất cao phía đầu vào và điều chỉnh xuống mức thấp hơn tại đầu ra.

Người vận hành đặt áp suất mong muốn thông qua cơ cấu điều chỉnh phía trên regulator. Cơ cấu lò xo và diaphragm phản ứng theo áp suất đầu ra. Van bên trong thay đổi độ mở nhằm duy trì áp suất theo giá trị đã cài đặt.

Điểm đáng chú ý của GO PR1-1A11A3J311 là cấu hình self-relieving. Thiết kế này hỗ trợ giải phóng áp suất bị giữ phía downstream khi điều kiện vận hành phù hợp.

Việc xả áp cần được xem xét cẩn thận khi sử dụng khí nguy hiểm. GO yêu cầu hệ thống phải được thiết kế phù hợp với môi chất và điều kiện thực tế. Việc lắp đặt cũng cần do nhân sự có chuyên môn thực hiện.

Thân inox 316L của GO PR1-1A11A3J311

Thân 316L stainless steel là một đặc điểm quan trọng của model này. Vật liệu giúp regulator thích hợp với nhiều hệ thống công nghiệp yêu cầu khả năng chống ăn mòn.

GO Việt Nam còn thiết kế khoang diaphragm với độ hoàn thiện bề mặt tốt hơn 25 Ra. Bề mặt này hỗ trợ việc vệ sinh và hạn chế nguy cơ xuất hiện hạt nhiễm bẩn trong dòng lưu chất.

Do đó, bộ điều áp GO PR1-1A11A3J311 phù hợp với các hệ thống đo lường có yêu cầu kiểm soát lưu chất chặt chẽ. Thiết bị cũng thích hợp với nhiều cụm lấy mẫu khí trong dây chuyền công nghiệp.

Seat Tefzel® trên GO PR1-1A11A3J311

Mã A tại vị trí seat xác định vật liệu Tefzel®. Đây là thông tin cần kiểm tra khi lựa chọn regulator theo môi chất thực tế.

Theo bảng thông số của GO, cấu hình Tefzel® có giới hạn phụ thuộc đồng thời vào nhiệt độ và áp suất đầu vào. Tài liệu PR-1 công bố mức 150°F, tương đương 66°C, tại áp suất đầu vào 3.600 psig cho seat Tefzel®.

Vì vậy, không nên lấy giới hạn cao nhất của toàn bộ PR-1 Series áp dụng trực tiếp cho PR1-1A11A3J311. Cần căn cứ đúng vật liệu seat và điều kiện làm việc của cấu hình này.

Dải điều chỉnh 0–500 psig

GO PR1-1A11A3J311 sử dụng ký tự J, tương ứng dải điều chỉnh áp suất đầu ra 0–500 psig. Đây là khoảng áp tương đối rộng cho một regulator thiết bị đo.

PR-1 Series còn có nhiều dải áp suất đầu ra khác. Tài liệu hãng liệt kê 0–10, 0–25, 0–50, 0–100, 0–250, 0–500 và 0–750 psig. Vì vậy, cần kiểm tra chính xác ký tự trong part number trước khi thay thế regulator.

Cv 0.06 phù hợp kiểm soát lưu lượng thấp và trung bình

Hệ số lưu lượng của GO PR1-1A11A3J311 là Cv 0.06. Đây là cấu hình Cv tiêu chuẩn của PR-1 Series.

GO phát triển PR-1 cho các ứng dụng kiểm soát áp suất tại lưu lượng thấp đến trung bình. Regulator có thể được cấu hình cho cả dịch vụ khí hoặc chất lỏng tùy điều kiện sử dụng.

Cv 0.06 đặc biệt phù hợp với nhiều hệ thống instrumentation. Nó không nên được hiểu như regulator lưu lượng lớn. Khi yêu cầu lưu lượng thay đổi, cần tính Cv theo điều kiện vận hành thực tế.

Ứng dụng của GO PR1-1A11A3J311

GO PR1-1A11A3J311 có thể được xem xét cho hệ thống lấy mẫu khí công nghiệp. Regulator giúp giảm áp trước khi môi chất đi vào analyzer hoặc thiết bị đo phía sau.

Trong hệ thống instrumentation, model này có thể đảm nhiệm việc duy trì áp suất cấp cho thiết bị phân tích. Kết nối 1/4" FNPT cũng phù hợp với nhiều tubing system và cụm sample conditioning.

PR-1 Series còn được GO định hướng cho các ứng dụng khí xử lý bán dẫn. Ngoài ra, dòng sản phẩm hỗ trợ nhiều ứng dụng khí và chất lỏng ở lưu lượng thấp đến trung bình.

GO PR1-1A11A3J311 cũng có thể xuất hiện trong ngành hóa chất, hóa dầu và hệ thống phân tích quá trình. Tuy nhiên, khả năng tương thích vật liệu phải được kiểm tra theo từng môi chất cụ thể.

Lưu ý khi thay thế GO PR1-1A11A3J311

Không nên chỉ dựa vào tên GO PR1 khi tìm regulator thay thế. Các ký tự phía sau PR1 quyết định vật liệu, kết nối, seat, Cv và dải áp suất.

Ví dụ, ký tự J của model này xác định 0–500 psig. Nếu thay bằng phiên bản dùng ký tự G, I hoặc W, dải điều chỉnh sẽ thay đổi. Điều này có thể ảnh hưởng trực tiếp tới khả năng vận hành của hệ thống.

Seat cũng phải được kiểm tra trước khi thay thế. PR1-1A11A3J311 sử dụng Tefzel® seat, nên không nên tự động thay bằng PCTFE hoặc PEEK nếu chưa đánh giá môi chất.

Kết nối cũng cần giữ đúng 1/4" FNPT nếu hệ thống hiện tại không thay đổi. Cv 0.06 và tính năng self-relieving cũng là hai thông số quan trọng cần giữ khi yêu cầu replacement tương đương.

GO PR1-1A11A3J311 cho hệ thống điều áp chính xác

Với thân inox 316L, seat Tefzel®, Cv 0.06 và dải đầu ra 0–500 psig, GO PR1-1A11A3J311 hướng tới những hệ thống cần kiểm soát áp suất ổn định.

Thiết kế PR-1 đã được GO phát triển cho instrumentation sample systems và nhiều ứng dụng công nghiệp chuyên dụng. Bộ lọc đầu vào 20 micron và khả năng đóng kín trong phần lớn điều kiện cũng là đặc điểm của dòng PR-1.

Khi đặt mua bộ điều áp GO PR1-1A11A3J311, người dùng nên cung cấp nguyên part number. Đồng thời cần cung cấp môi chất, áp suất đầu vào, áp suất đầu ra và nhiệt độ vận hành.

Việc xác nhận đầy đủ thông số giúp lựa chọn đúng regulator. Điều này đặc biệt quan trọng với hệ thống khí công nghệ, analyzer và các ứng dụng có yêu cầu cao về độ ổn định áp suất.
