Vòng đệm đàn hồi KTR
Vòng đệm đàn hồi KTR (KTR Elastomer Spider hay ROTEX Zahnkranz) là chi tiết đàn hồi được lắp giữa hai moay-ơ của khớp nối trục ROTEX do hãng KTR (Đức) sản xuất. Bộ phận này có nhiệm vụ truyền mô-men xoắn, giảm rung động, hấp thụ va đập và bù sai lệch giữa hai trục, giúp hệ thống truyền động vận hành ổn định và kéo dài tuổi thọ thiết bị
Cấu tạo Vòng đệm đàn hồi KTR
Vòng đệm đàn hồi KTR thường được chế tạo từ vật liệu T-PUR® (Thermoplastic Polyurethane) có độ bền cơ học và khả năng chịu mài mòn cao. Nó được đặt giữa hai nửa khớp nối dạng răng (Jaw Coupling), trong đó:
Hai moay-ơ bằng thép hoặc nhôm truyền lực.
Vòng đệm đàn hồi hấp thụ tải trọng và rung động.
Các răng của vòng đệm ăn khớp với răng của hai moay-ơ để truyền mô-men xoắn.
Chức năng
Vòng đệm đàn hồi KTR có các chức năng chính:
Truyền mô-men xoắn từ động cơ đến tải.
Giảm rung và giảm tiếng ồn.
Hấp thụ tải trọng xung kích khi khởi động hoặc dừng máy.
Bù sai lệch hướng kính, hướng trục và sai lệch góc giữa hai trục.
Bảo vệ ổ bi, hộp giảm tốc và động cơ khỏi các tải trọng bất thường.

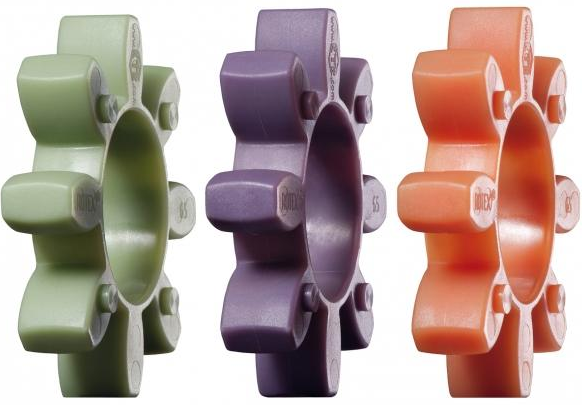

Các loại độ cứng phổ biến
| Độ cứng | Màu sắc | Đặc điểm |
|---|---|---|
| 92 Shore A | Cam | Độ đàn hồi cao, giảm rung tốt |
| 98 Shore A | Tím | Truyền mô-men lớn, cân bằng giữa độ cứng và khả năng giảm chấn |
| 64 Shore D | Xanh nhạt | Độ cứng cao, phù hợp tải nặng và độ chính xác cao |
Theo KTR, vật liệu T-PUR® có tuổi thọ cao hơn polyurethane thông thường, chịu nhiệt tốt hơn và chống mài mòn hiệu quả.
Các kích thước phổ biến
KTR cung cấp nhiều kích thước phù hợp với từng loại khớp nối:
Gr.14
Gr.19
Gr.24
Gr.28
Gr.38
Gr.42
Gr.48
Gr.55
Gr.65
Gr.75
Gr.90
Gr.100
Gr.125
Gr.140
Gr.160
Gr.180
model phổ biến Vòng đệm đàn hồi KTR
Một số mã sản phẩm thường gặp:
ROTEX Zahnkranz Gr.24 92 Shore A T-PUR (Cam)
ROTEX Zahnkranz Gr.38 98 Shore A T-PUR (Tím)
ROTEX Zahnkranz Gr.48 98 Shore A T-PUR (Tím)
ROTEX Zahnkranz Gr.65 64 Shore D T-PUR (Xanh nhạt)
ROTEX Zahnkranz Gr.90 98 Shore A T-PUR
