Khớp nối PIX

Trong các hệ thống truyền động công nghiệp, việc kết nối hai trục tưởng chừng đơn giản nhưng lại ảnh hưởng trực tiếp đến độ ổn định, độ rung và tuổi thọ của toàn bộ cụm máy. Khớp nối PIX là một trong những giải pháp truyền động cơ khí được sử dụng để kết nối trục động cơ với trục thiết bị, hỗ trợ truyền mô-men xoắn đồng thời bù một mức sai lệch nhất định giữa hai trục.

PIX Transmissions là thương hiệu có nguồn gốc từ Ấn Độ, được biết đến nhiều trong lĩnh vực truyền động công suất với các sản phẩm như dây curoa, dây đai đồng bộ, puly và các phụ kiện truyền động. Trong hệ sinh thái này, khớp nối PIX giúp doanh nghiệp xây dựng cụm truyền động đồng bộ cho động cơ, bơm, quạt, hộp số và nhiều loại máy công nghiệp.





Khớp nối PIX là gì?

Khớp nối PIX là chi tiết cơ khí được bố trí giữa hai trục nhằm truyền chuyển động quay và mô-men xoắn từ trục dẫn động sang trục bị dẫn. Trong ứng dụng phổ biến, một phía có thể là động cơ điện, phía còn lại là bơm, hộp số, quạt, máy nén hoặc thiết bị sản xuất.

So với kết nối trục cứng hoàn toàn, khớp nối phù hợp có thể hỗ trợ hệ thống xử lý các sai lệch lắp đặt nhất định, giảm ảnh hưởng của rung động và tải va đập. Điều này đặc biệt quan trọng với các dây chuyền phải vận hành liên tục trong môi trường nhà máy.

Khớp nối PIX thường được lựa chọn cùng các sản phẩm truyền động khác của PIX để hình thành một giải pháp truyền động tương đối hoàn chỉnh.

Vì sao khớp nối lại quan trọng trong hệ thống truyền động?

Khi động cơ và máy công tác được lắp đặt, hai đường tâm trục trên thực tế khó đạt trạng thái đồng tâm tuyệt đối. Sai số có thể xuất hiện trong quá trình lắp đặt hoặc phát sinh dần do rung động, nhiệt độ, nền móng và điều kiện vận hành.

Nếu hai trục được nối không phù hợp, tải bổ sung có thể truyền tới vòng bi, trục và các bộ phận liên quan. Về lâu dài, điều này có thể làm tăng rung, tiếng ồn và nhu cầu bảo trì.

Khớp nối PIX đóng vai trò là bộ phận trung gian giữa hai trục. Tùy thiết kế khớp nối, sản phẩm có thể hỗ trợ:

Truyền mô-men xoắn từ động cơ sang máy công tác; bù sai lệch hướng kính, góc hoặc dọc trục trong giới hạn thiết kế; hỗ trợ giảm rung và tải va đập; tạo liên kết giữa các cụm máy và thuận tiện hơn cho việc bảo dưỡng hệ thống.

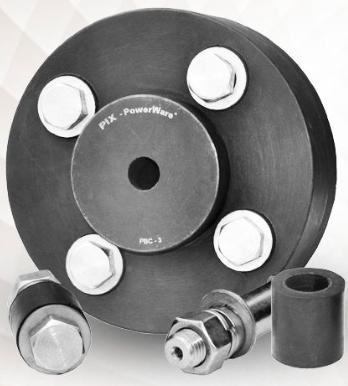

Cấu tạo cơ bản của khớp nối PIX

Cấu tạo thực tế phụ thuộc từng series và kiểu khớp nối. Với một khớp nối đàn hồi điển hình, hệ thống thường bao gồm hai phần hub được lắp lên hai đầu trục và một bộ phận đàn hồi hoặc chi tiết truyền mô-men nằm giữa.

Hub khớp nối

Hub là bộ phận kết nối trực tiếp với trục động cơ hoặc trục máy. Kích thước lỗ trục cần được lựa chọn chính xác theo đường kính shaft thực tế.

Tùy thiết kế, hub có thể sử dụng then để tăng khả năng truyền mô-men. Vì vậy khi đặt mua khớp nối PIX, thông tin đường kính trục và kích thước then là những dữ liệu rất quan trọng.

Phần tử đàn hồi

Ở các thiết kế khớp nối mềm, phần tử đàn hồi nằm giữa hai hub giúp truyền mô-men đồng thời tạo độ linh hoạt nhất định cho liên kết.

Đây thường cũng là bộ phận hao mòn cần được kiểm tra định kỳ tùy điều kiện tải và môi trường vận hành.

Bộ phận cố định

Các chi tiết như then, vít định vị hoặc phần tử khóa giúp giữ hub tại đúng vị trí trên trục. Việc lắp đặt đúng kỹ thuật ảnh hưởng đáng kể đến khả năng vận hành của khớp nối.

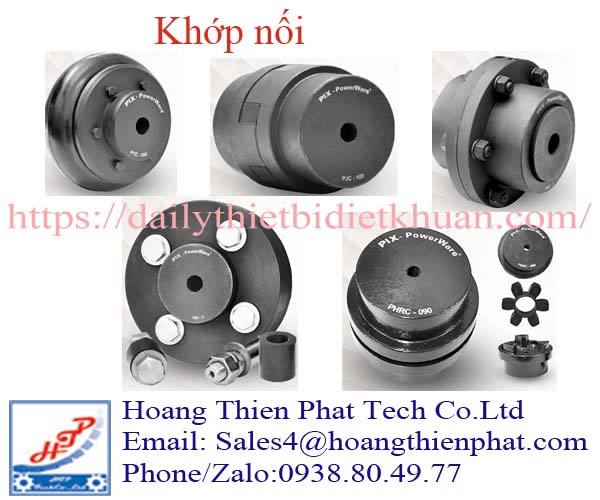

Các dòng khớp nối PIX phổ biến

Khớp nối hoa thị / Cao su đàn hồi (PIX Jaw Couplings / Spider Couplings):

Sử dụng đệm cao su/polyurethane (Spider) ở giữa hai chấu kim loại.

Đặc tính: Linh hoạt, giảm sốc, hấp thụ rung động tốt, không cần bảo dưỡng dầu mỡ.

Khớp nối bánh răng (PIX Gear Couplings):

Thiết kế vỏ bánh răng ngoài ăn khớp với vỏ trong.

Đặc tính: Chịu tải trọng cực lớn, mô-men xoắn cao, phù hợp cho các ngành công nghiệp nặng.

Khớp nối đĩa (PIX Disc Couplings):

Sử dụng các bộ đĩa kim loại mỏng chịu lực.

Đặc tính: Độ chính xác cao, không có độ rơ (zero backlash), chịu nhiệt độ cao và vận hành ổn định ở tốc độ cao.

Khớp nối lốp / Cao su vỏ xe (PIX Tyre Couplings):

Sử dụng phần đệm đàn hồi dạng lốp xe.

Đặc tính: Khả năng bù sai lệch góc và lệch tâm lớn, dễ dàng thay thế đệm cao su mà không cần di chuyển động cơ.

Ưu điểm khi sử dụng khớp nối PIX

Một trong những lợi ích đáng chú ý của khớp nối PIX là khả năng tích hợp vào hệ thống truyền động công nghiệp sử dụng các sản phẩm PIX khác.

Đối với các cụm động cơ – bơm hoặc động cơ – hộp số, lựa chọn khớp nối đúng thông số giúp quá trình truyền mô-men ổn định hơn. Một số thiết kế khớp nối linh hoạt còn giúp giảm tác động của rung và tải sốc lên thiết bị.

Khả năng bảo trì cũng là yếu tố cần quan tâm. Với các loại sử dụng phần tử đàn hồi có thể thay thế, doanh nghiệp có thể kiểm tra và thay bộ phận hao mòn mà không nhất thiết phải thay toàn bộ cụm khớp nối.

Ngoài ra, danh mục truyền động rộng của PIX giúp người dùng có thể đồng thời tìm kiếm khớp nối PIX, dây curoa PIX, dây đai PIX và puly PIX cho cùng một hệ thống.

Khớp nối PIX dùng cho động cơ và bơm

Đây là một trong những ứng dụng phổ biến nhất của khớp nối công nghiệp.

Động cơ điện tạo ra chuyển động quay và mô-men xoắn. Khớp nối PIX nằm giữa trục motor và trục bơm để truyền công suất sang bơm.

Ứng dụng có thể gặp tại các hệ thống bơm nước, bơm công nghiệp, bơm dầu, hệ thống xử lý nước, hệ thống làm mát và các cụm bơm phục vụ dây chuyền sản xuất.

Việc chọn khớp nối không chỉ dựa vào đường kính trục. Công suất motor, tốc độ quay, mô-men, số giờ vận hành và đặc tính tải cũng cần được xem xét.

Khớp nối PIX cho động cơ và hộp số

Một ứng dụng khác của khớp nối PIX là kết nối động cơ với hộp giảm tốc.

Trong các dây chuyền băng tải, máy trộn, máy nghiền và máy sản xuất, hộp số thường được sử dụng để thay đổi tốc độ và tăng mô-men. Khớp nối nằm giữa motor và gearbox giúp truyền chuyển động giữa hai thiết bị.

Nếu hệ thống thường xuyên khởi động, dừng hoặc thay đổi tải, việc tính toán hệ số tải và lựa chọn khớp nối phù hợp càng quan trọng.

Ứng dụng khớp nối PIX trong nhà máy

Nhờ chức năng truyền mô-men giữa hai trục, khớp nối PIX có thể được xem xét cho nhiều hệ thống công nghiệp như:

Nhà máy xi măng: động cơ, quạt, băng tải, máy nghiền và các cụm truyền động phụ trợ.

Ngành thép: thiết bị vận chuyển, hệ thống quạt, bơm và dây chuyền xử lý vật liệu.

Khai khoáng: băng tải, máy sàng, máy nghiền và thiết bị vận chuyển nguyên liệu.

Xử lý nước: kết nối motor với bơm và các thiết bị quay.

Giấy và bột giấy: bơm, quạt, máy khuấy và các cụm truyền động.

Thực phẩm: máy trộn, băng tải, máy đóng gói và thiết bị sản xuất.

HVAC: quạt, bơm tuần hoàn và một số cụm truyền động cơ khí.

Cách lựa chọn khớp nối PIX phù hợp

Không nên lựa chọn khớp nối PIX chỉ dựa trên kích thước bên ngoài. Để xác định sản phẩm phù hợp, trước tiên cần biết công suất động cơ và tốc độ quay.

Mô-men danh nghĩa có thể được tính gần đúng theo:

T = 9550 × P / n

Trong đó T là mô-men xoắn tính bằng Nm, P là công suất kW và n là tốc độ vòng/phút.

Sau đó cần xét thêm hệ số tải phù hợp với loại máy và điều kiện vận hành. Máy chạy êm liên tục sẽ có yêu cầu khác với máy nghiền, máy trộn hoặc thiết bị thường xuyên chịu tải va đập.

Ngoài mô-men, cần cung cấp chính xác:

Thông tin càng đầy đủ thì việc lựa chọn khớp nối PIX càng chính xác.

Khớp nối PIX cho nhu cầu thay thế thiết bị cũ

Trong nhà máy, trường hợp thường gặp là khớp nối đã vận hành nhiều năm nhưng người sử dụng không còn tài liệu kỹ thuật ban đầu.

Khi đó, không nên chỉ gửi hình ảnh tổng thể. Để xác định khớp nối PIX thay thế, nên chụp rõ nameplate hoặc ký hiệu trên sản phẩm, đồng thời đo đường kính hai trục, kích thước then và kích thước khớp nối hiện hữu.

Nếu không còn model, các thông tin về motor như công suất, rpm và loại máy công tác sẽ hỗ trợ quá trình lựa chọn.

Khớp nối PIX và dây curoa PIX trong hệ truyền động

PIX được biết đến đặc biệt nhiều với dây curoa PIX và các giải pháp truyền động bằng đai. Tuy nhiên, truyền động bằng khớp nối và truyền động bằng dây đai phục vụ những cấu hình máy khác nhau.

Với truyền động trực tiếp, khớp nối PIX có thể kết nối hai trục nằm gần như đồng trục. Trong khi đó, dây curoa và puly phù hợp với cấu hình truyền công suất giữa hai trục có khoảng cách nhất định và cho phép lựa chọn tỷ số truyền thông qua đường kính puly.

Do đó, khi thiết kế hoặc bảo trì dây chuyền, doanh nghiệp có thể xem xét đồng thời khớp nối PIX, puly PIX và dây đai truyền động PIX tùy cấu hình máy.

Lưu ý khi lắp đặt khớp nối PIX

Khớp nối tốt nhưng căn chỉnh sai vẫn có thể làm hệ thống rung và giảm tuổi thọ.

Trước khi vận hành cần kiểm tra độ đồng tâm của hai trục, khoảng cách lắp đặt, độ chắc chắn của hub và tình trạng của các phần tử đàn hồi. Không nên xem khả năng bù sai lệch của khớp nối là lý do để bỏ qua công đoạn alignment.

Sau một thời gian vận hành, nên kiểm tra rung, tiếng ồn, nhiệt độ vòng bi và tình trạng của phần tử đàn hồi. Nếu xuất hiện dấu hiệu bất thường, cần kiểm tra toàn bộ cụm truyền động thay vì chỉ thay riêng khớp nối.

PIX Transmissions – giải pháp truyền động cho công nghiệp

PIX Transmissions Limited phát triển danh mục sản phẩm phục vụ nhiều ứng dụng truyền động công suất. Bên cạnh khớp nối PIX, người dùng có thể tìm thấy nhiều dòng dây đai, puly và phụ kiện liên quan đến hệ thống truyền động.

Điều này đặc biệt phù hợp với các doanh nghiệp bảo trì và nhà máy cần tìm kiếm đồng thời nhiều linh kiện trong một cụm truyền động.

Khi cần lựa chọn khớp nối PIX, nên cung cấp model hiện hữu nếu có. Trường hợp chưa có model, các thông số về công suất, tốc độ, đường kính trục và ứng dụng sẽ là cơ sở quan trọng để xác định cấu hình phù hợp.

Kết luận

Khớp nối PIX là giải pháp kết nối trục phục vụ truyền mô-men trong nhiều hệ thống máy móc công nghiệp. Sản phẩm có thể được ứng dụng cho cụm motor – bơm, motor – hộp số, quạt, băng tải, máy trộn và nhiều thiết bị quay khác.

Khi lựa chọn khớp nối, cần quan tâm đồng thời đến mô-men, tốc độ, đường kính trục, điều kiện tải và môi trường làm việc. Việc lựa chọn đúng khớp nối PIX và thực hiện căn chỉnh chính xác giúp hệ thống truyền động hoạt động ổn định và thuận lợi hơn trong quá trình bảo trì.
